Предохранители и реле Hyundai Sonata (YF, 2010-2014)
Схемы относятся к указанным годам и вариантам Hyundai Sonata (YF, 2010-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Расположение предохранителей Hyundai Sonata 2010-2014
Предохранители прикуривателя (розетки) в Hyundai Sonata расположены в блоке предохранителей панели приборов (см. предохранители «РОЗЕТКА 1» и «РОЗЕТКА 2»).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

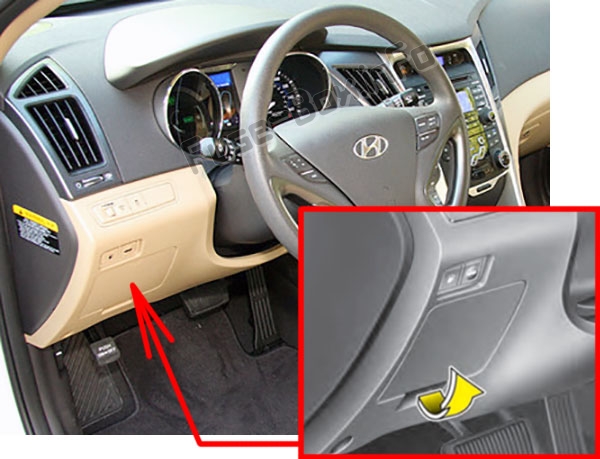

Приборная доска
Блок предохранителей находится в панели приборов (со стороны водителя), за крышкой.

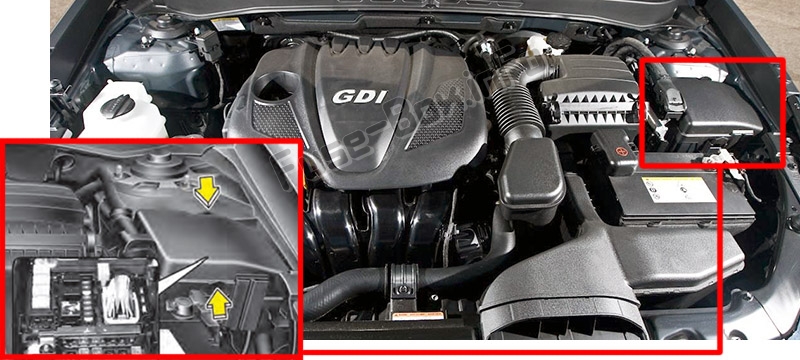

Моторного отсека
Блок предохранителей находится в моторном отсеке (слева).

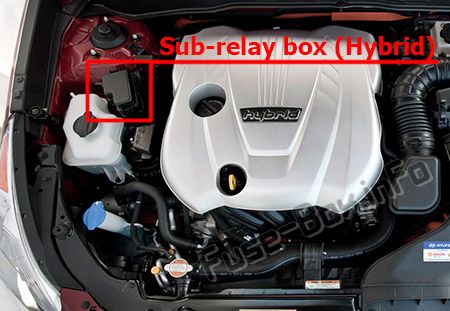

Блок дополнительного реле (только гибрид)

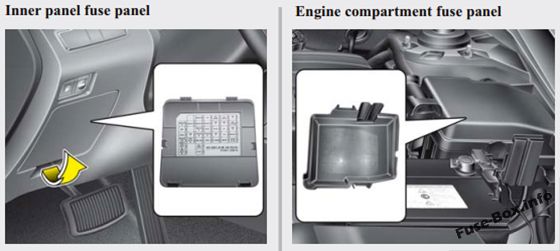

Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.
Схемы блока предохранителей
Схемы блока предохранителей
2011
Приборная доска
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| П/СИДЕНЬЕ ДРИ | 30A | Ручной переключатель водителя |
| AMP | 30A | АМП, JBL АМП |
| СТВОЛ | 10A | Реле крышки багажника, лампа освещения багажника, лючок бензобака и переключатель крышки багажника |
| БЕЗОПАСНОСТЬ ЭЛЕКТРИЧЕСКОЕ ОКНО | 25A | Модуль безопасного электрического стеклоподъемника |
| P/WDW ASST | 20A | Переключатель стеклоподъемника пассажира |
| P/WDW левый | 25A | Главный переключатель электрического стеклоподъемника, задний левый переключатель электрического стеклоподъемника |
| ЗАПАСНОЙ | 7.5A | - |
| ЗАПАСНОЙ | 10A | - |
| ДПМ 2 | 7.5A | Держатель брелока, переключатель кнопки пуска и остановки, PDM. Модуль смарт-ключа |
| МОДУЛЬ 3 | 7.5A | Соленоид ключа, переключатель спортивного режима |
| П/ВДВ правый | 25A | Главный переключатель электрического стеклоподъемника, задний правый переключатель электрического стеклоподъемника |
| ЗАПАСНОЙ | 10A | - |
| ГТД ЗЕРКАЛО | 10A | Наружное зеркало с электроприводом водителя/пассажира |
| П/СИДЕНЬЕ | 20A | - |
| НАГРЕВАТЕЛЬ ПЕРЕД. | 15A | Модуль обогрева сиденья водителя/пассажира |
| PDM | 25A | PDM |
| КОМНАТА LP (РАЗЪЕМ ПИТАНИЯ) | 10A | Комбинация приборов, лампа двери водителя/пассажира, ключ зажигания ILL. и дверной сигнализатор, BCM, модуль контроля давления в шинах, модуль управления кондиционером, лампа салона, передний монитор, лампа перчаточного ящика, разъем канала передачи данных, левый/правый туалетный столик, автоматический свет и фотодатчик, радиочастотный приемник, потолочная консольная лампа , Часы |
| АУДИО (РАЗЪЕМ ПИТАНИЯ) | 15A | Головное устройство аудио, аудио/видео и навигации |
| ЧАСЫ | 10A | BCM, часы, передний монитор, модуль смарт-ключа, PDM, аудио, переключатель наружного зеркала с электроприводом, АМП, JBL АМП, потолочная консольная лампа, модуль задней камеры, головное аудио/видео и навигационное головное устройство |
| ЗАПАСНОЙ | 10A | - |
| А/КОН | 7.5A | Блок предохранителей и реле E / R (реле вентилятора), модуль управления кондиционером |
| S/НАГРЕВАТЕЛЬ ЗАДН. | 20A | Переключатель обогревателя заднего сиденья, левый/правый |
| СОЛНЕЧНАЯ КРЫША | 20A | Люк Мотор |
| РОЗЕТКА 1 | 15A | Передняя розетка №1 |
| МОДУЛЬ 2 | 7.5A | BCM, модуль задней камеры, электрохромное зеркало, электродвигатель люка |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25A | Блок предохранителей и реле E / R (реле стеклоочистителя), двигатель переднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель) |
| МОДУЛЬ 5 | 7.5A | PDM |
| ДР ЛОК | 20A | Реле блокировки/разблокировки двери |
| РОЗЕТКА 2 | 15A | Передняя розетка №2 |
| МОДУЛЬ 1 | 7.5A | Комбинация приборов (вход ON/START), часы, переключатель спортивного режима IND., аудиосистема, модуль обогрева сиденья водителя/пассажира, BCM |
| IG 1 | 20A | Блок предохранителей и реле E/R (предохранитель — ЭСК 3 10A, ЭБУ 4 10A, Б/УП LP 10A, ТЦУ 2 10A) |
| ЗАПАСНОЙ | 20A | - |
| СУМКА | 15A | Модуль управления SRS, контрольная лампа, датчик классификации веса пассажира |
| СТАРТ 1 | 7.5A | Без смарт-ключа-замка зажигания, реле охранной сигнализации, блока предохранителей и реле E/R (реле пуска 1) со смарт-ключом-PDM |
| MDPS | 10A | Датчик скорости рыскания, выключатель ESP, модуль управления EPS |
| ДПМ 3 | 7.5A | PDM, модуль смарт-ключа |
| ЗАПАСНОЙ | 10A | - |
| A/СУМКА ИНД. | 7.5A | Комбинация приборов (инд.) |
Моторного отсека
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| МУЛЬТИ ПРЕДОХРАНИТЕЛЬ: | ||
| B+2 | 60A | Распределительная коробка I/P (предохранитель — ЛЮК 20A, ДР ЛОК 20A, IPS 1 /IPS 4 /IPS 6 /IPS 7 /IPS 9, разъем питания — ROOM LP 10A) |
| B+3 | 60A | Распределительная коробка I/P (предохранитель - P/WDW ASST 20A, P/WDW левый 25A, П/ВДВ правый 25A, СТВОЛ 10A, НАГРЕВАТЕЛЬ ПЕРЕД. 15A, ДПМ 25A. МОДУЛЬ 3 7,5A, ЗАЩИТНОЕ ОКНО 25A, разъем питания - АУДИО 15А, Реле стеклоподъемников) |
| IGN 1 | 40A | Без смарт-ключа — замок зажигания, со смарт-ключом — реле ACC, реле IG1 |
| ESC 1 | 40A | Модуль ЭСК. Многоцелевой контрольный разъем |
| RR HTD | 40A | Реле RR HTD |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| B+ 4 | 60A | Распределительная коробка I/P (Предохранитель — П/СИДЕНЬЕ ДРИV 30A, AMP 30A, ДПМ 2 7,5A, IPS 2 /IPS 3 /IPS 5 /IPS 8) |
| MDPS | 80A | Модуль управления EPS |
| ПРЕДОХРАНИТЕЛЬ: | ||
| А/КОН | 10A | Модуль управления кондиционером (авто) |
| Б/УП LP | 10A | Выключатель фонаря заднего хода (M/T), реле Б/УП LP (A/T) |
| ЭСК 3 | 10A | Модуль ЭСК. Многоцелевой контрольный разъем |
| TCU2 | 10A | Датчик скорости автомобиля (M/T), переключатель диапазонов коробки передач (A/T), реле Start2 |
| ЭБУ 4 | 10A | Выключатель стоп-сигналов, PCM |
| ИГН 2 | 30A | Без смарт-ключа — замок зажигания, реле запуска, со смарт-ключом — реле запуска 1, реле IG 2 |
| EMS | 40A | Коробка EMS (предохранитель - HORN 15A, ЭБУ 3 10A, ЭБУ 1 30A, F/НАСОС 20A) |
| ЭСК 2 | 30A | Модуль ЭСК. Многоцелевой контрольный разъем |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 10A | PCM |
| RR HTD IND | 10A | Модуль управления кондиционером |
| AMS | 15A | Датчик батареи |
| ТКУ 1 | 20A | PCM |
| AMS | 15A | Датчик батареи |
| ТКУ 1 | 20A | PCM |
| СТОП ЛП | 15A | Выключатель стоп-сигнала |
| ДЕИЛЬЕР | 20A | Реле антиобледенителя |
| ЗАПАСНОЙ | 20A | - |
| С/ВЕНТИЛЯТОР | 40A | Реле C/Fan Low, Реле C/Fan High |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания № 1 / № 2 / № 3 / № 4, конденсатор |
| ДАТЧИК 1 | 15A | Кислородный датчик (вверху), кислородный датчик (внизу) |
| ДАТЧИК 2 | 15A | Модуль иммобилайзера, датчик положения распределительного вала № 1 / № 2, электромагнитный клапан управления продувкой, электромагнитный клапан регулируемого впуска, датчик положения коленчатого вала, клапан управления маслом № 1 / № 2, клапан закрытия адсорбера. |
| ИНЖЕКТОР | 15A | F/реле насоса |
| F/НАСОС | 20A | F/реле насоса |
| ЭБУ 3 | 10A | PCM |
| HORN | 15A | Реле звукового сигнала, B/реле звукового сигнала |
| ЭБУ 1 | 30A | Реле ЭБУ |
| ЗАПАСНОЙ | 25A | - |
| ЗАПАСНОЙ | 20A | - |
| ЗАПАСНОЙ | 15A | - |
| ЗАПАСНОЙ | 10A | - |
2012, 2013, 2014

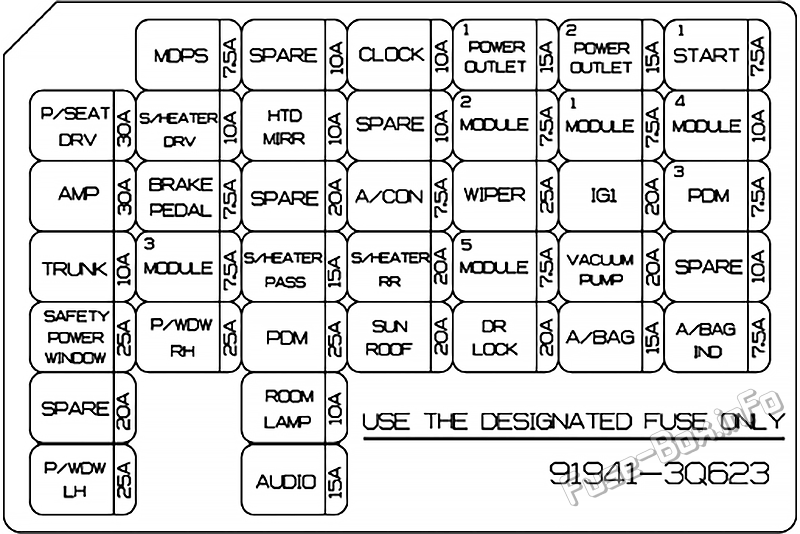

Приборная доска
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| П/СИДЕНЬЕ ДРИ | 30A | Ручной переключатель водителя |
| AMP | 30A | АМР JBLAMP |
| СТВОЛ | 10A | Реле крышки багажника, лампа освещения багажника, лючок бензобака и переключатель крышки багажника |
| БЕЗОПАСНОСТЬ ЭЛЕКТРИЧЕСКОЕ ОКНО | 25A | Модуль безопасного электрического стеклоподъемника |
| P/WDW ASST | 20A | Переключатель стеклоподъемника пассажира |
| P/WDW левый | 25A | Главный переключатель электрического стеклоподъемника, задний левый переключатель электрического стеклоподъемника |
| ЗАПАСНОЙ | 7.5A | - |
| ЗАПАСНОЙ | 10A | - |
| PDM2 | 7.5A | Держатель FOB, кнопка запуска и остановки. PDM, модуль смарт-ключа |
| МОДУЛЬ 3 | 7.5A | Соленоид ключа, переключатель спортивного режима |
| П/ВДВ правый | 25A | Главный переключатель электрического стеклоподъемника, задний правый переключатель электрического стеклоподъемника |
| ЗАПАСНОЙ | 10A | - |
| ГТД ЗЕРКАЛО | 10A | Наружное зеркало с электроприводом водителя/пассажира |
| П/СИДЕНЬЕ | 20A | - |
| НАГРЕВАТЕЛЬ ПЕРЕД. | 15A | Модуль обогрева сиденья водителя/пассажира |
| PDM | 25A | PDM |
| КОМНАТА LP (РАЗЪЕМ ПИТАНИЯ) | 10A | Комбинация приборов, лампа двери водителя/пассажира, ключ зажигания ILL. и дверной сигнализатор, BCM, модуль контроля давления в шинах, модуль управления кондиционером, лампа салона, передний монитор, лампа перчаточного ящика, разъем канала передачи данных, левый/правый туалетный столик, автоматический свет и фотодатчик, радиочастотный приемник, потолочная консольная лампа , Часы |
| АУДИО (РАЗЪЕМ ПИТАНИЯ) | 15A | Головное устройство аудио, аудио/видео и навигации |
| ЧАСЫ | 10A | BCM, часы, передний монитор, модуль смарт-ключа, PDM, аудио, переключатель наружного зеркала с электроприводом, АМП, JBL АМП, потолочная консольная лампа, модуль задней камеры. Головное аудио/видео и навигационное устройство |
| ЗАПАСНОЙ | 10A | - |
| А/КОН | 7.5A | Блок предохранителей и реле E / R (реле вентилятора), модуль управления кондиционером |
| S/НАГРЕВАТЕЛЬ ЗАДН. | 20A | Переключатель обогревателя заднего сиденья, левый/правый |
| СОЛНЕЧНАЯ КРЫША | 20A | Люк Мотор |
| РОЗЕТКА 1 | 15A | Передняя розетка №1 |
| МОДУЛЬ 2 | 7.5A | BCM, модуль задней камеры, электрохромное зеркало, электродвигатель люка |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25A | Блок предохранителей и реле E / R (реле стеклоочистителя), двигатель переднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель) |
| МОДУЛЬ 5 | 7.5A | PDM |
| ДР ЛОК | 20A | Реле блокировки/разблокировки двери |
| РОЗЕТКА 2 | 15A | Передняя розетка №2 |
| МОДУЛЬ 1 | 7.5A | Комбинация приборов (вход ON/START), часы, переключатель спортивного режима IND., аудиосистема, модуль обогрева сиденья водителя/пассажира, BCM |
| IG 1 | 20A | Блок предохранителей и реле E/R (предохранитель — ЭСК 3 10A, ЭБУ 4 10A, Б/УП LP 10A, ТЦУ 2 10A) |
| ЗАПАСНОЙ | 20A | - |
| СУМКА | 15A | Модуль управления SRS, контрольная лампа, датчик классификации веса пассажира |
| СТАРТ 1 | 7.5A | Без смарт-ключ-выключатель замка зажигания. Реле охранной сигнализации, блок предохранителей и реле E/R (реле пуска 1) со смарт-ключом-PDM |
| MDPS | 10A | Датчик скорости рыскания, выключатель ESP, модуль управления EPS |
| ДПМ 3 | 7.5A | PDM, модуль смарт-ключа |
| ЗАПАСНОЙ | 10A | - |
| A/СУМКА ИНД. | 7.5A | Комбинация приборов (IND-) |
| ВАКУУМНЫЙ НАСОС | 20A | Вакуумный насос |
Моторного отсека
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| МУЛЬТИ ПРЕДОХРАНИТЕЛЬ: | ||
| С/ВЕНТИЛЯТОР HI (2.0 TGDI) | 60A | C/реле высокого уровня вентилятора |
| B+ 3 | 60A | Распределительная коробка I/P (предохранитель - P/WDW ASST 20A, P/WDW левый 25A, П/ВДВ правый 25A, СТВОЛ 10A, НАГРЕВАТЕЛЬ ПЕРЕД. 15A. ДПМ 25A, МОДУЛЬ 3 7.5A. ЗАЩИТНОЕ СИЛОВОЕ ОКНО 25A, разъем питания - АУДИО 15А, Реле стеклоподъемников) |
| IGN 1 | 40A | Без смарт-ключа — замок зажигания, со смарт-ключом — реле ACC, реле IG1 |
| ESC 1 | 40A | Модуль ESC, многоцелевой контрольный разъем |
| RR HTD | 40A | Реле RR HTD |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| B+ 4 | 60A | Распределительная коробка I/P (Предохранитель — П/СИДЕНЬЕ ДРИV 30A, AMP 30A, ДПМ 2 7,5A, IPS 2 /IPS 3 /IPS 5 /IPS 8) |
| MDPS | 80A | Модуль управления EPS |
| ПРЕДОХРАНИТЕЛЬ: | ||
| B+ 2 | 50A | Распределительная коробка I/P (предохранитель — ЛЮК 20A, ДР ЛОК 20A, IPS 1 /IPS 4 /IPS 6 /IPS 7 /IPS 9, разъем питания — ROOM LP 10A) |
| А/КОН | 10A | Модуль управления кондиционером (авто) |
| Б/УП LP | 10A | Выключатель фонаря заднего хода (M/T), реле Б/УП LP (A/T) |
| ЭСК 3 | 10A | Модуль ESC, многоцелевой контрольный разъем |
| ТЦУ 2 | 15A | Датчик скорости автомобиля (M/T), переключатель диапазонов коробки передач (A/T), реле Start2 |
| ЭБУ 4 | 10A | Выключатель стоп-сигналов, PCM |
| ИГН 2 | 30A | Без смарт-ключа — замок зажигания, реле запуска, со смарт-ключом — реле запуска 1, реле IG 2 |
| EMS | 40A | Коробка EMS (предохранитель - HORN 15A, ЭБУ 3 10A, ЭБУ 1 30A, F/НАСОС 20A) |
| ЭСК 2 | 30A | Модуль ESC, многоцелевой контрольный разъем |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 10A | PCM |
| RR HTD IND | 10A | Модуль управления кондиционером |
| AMS | 15A | Датчик батареи |
| ТКУ 1 | 20A | PCM |
| СТОП ЛП | 15A | Выключатель стоп-сигнала |
| ДЕИЛЬЕР | 20A | Реле антиобледенителя |
| ЗАПАСНОЙ | 20A | - |
| С/ВЕНТИЛЯТОР (2.4 GDI) | 40A | Реле C/Fan Low, Реле C/Fan High |
| C/ВЕНТИЛЯТОР LO (2,0 TGDI) | 40A | C/реле низкого уровня вентилятора |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания № 1 / № 2 / № 3 / № 4, конденсатор |
| ДАТЧИК 1 | 15A | Кислородный датчик (вверху), кислородный датчик (внизу) |
| ДАТЧИК 2 | 15A | Модуль иммобилайзера, датчик положения распределительного вала №1/№2, электромагнитный клапан управления продувкой. Электромагнитный клапан регулируемого впуска, датчик положения коленчатого вала, масляный регулирующий клапан №1/№2, клапан закрытия адсорбера |
| ИНЖЕКТОР | 15A | F/реле насоса |
| F/НАСОС | 20A | F/реле насоса |
| ЭБУ 3 | 10A | PCM |
| HORN | 15A | Реле звукового сигнала, B/реле звукового сигнала |
| ЭБУ 1 | 30A | Реле ЭБУ |
| ЗАПАСНОЙ | 25A | - |
| ЗАПАСНОЙ | 20A | - |
| ЗАПАСНОЙ | 15A | - |
| ЗАПАСНОЙ | 10A | - |
2014 Гибрид
Приборная доска
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| P/СЕАТ ДРВ | 30A | Водительское сиденье с электроприводом |
| AMP | 30A | JBL AMR усилитель |
| СТВОЛ | 10A | Распределительная коробка I/P (реле крышки багажника), лючок топливного бака и переключатель/привод крышки багажника |
| БЕЗОПАСНОСТЬ ЭЛЕКТРИЧЕСКОЕ ОКНО | 25A | Модуль безопасного электрического стеклоподъемника |
| ЗАПАСНОЙ | 20A | - |
| P/WDW левый | 25A | Главный переключатель электрического стеклоподъемника, задний левый переключатель электрического стеклоподъемника |
| ЗАПАСНОЙ | 7.5A | - |
| BMS | 10A | Модуль управления BMS |
| ТОРМОЗ ПЕРЕКЛЮЧАТЕЛЬ | 7.5A | Держатель брелка, кнопка запуска и остановки, PDM, выключатель стоп-сигнала, модуль смарт-ключа |
| 3 МОДУЛЬ | 7.5A | HEV NVLD, TMU, модуль VESS, переключатель спортивного режима, активная воздушная заслонка |
| П/ВДВ правый | 25A | Главный переключатель электрического стеклоподъемника, задний правый переключатель электрического стеклоподъемника |
| ЗАПАСНОЙ | 10A | - |
| ГТД ЗЕРКАЛО | 10A | Наружное зеркало с электроприводом со стороны водителя, наружное зеркало с электроприводом со стороны пассажира |
| П/СИДЕНЬЕ | 20A | Пассажирское сиденье с электроприводом |
| НАГРЕВАТЕЛЬ ПЕРЕД. | 15A | Модуль обогрева сиденья водителя, модуль обогрева сиденья пассажира |
| PDM | 25A | PDM |
| ЧАСЫ | 10A | Модуль смарт-ключа, PDM, BCM, TMU, часы, модуль задней камеры, головное аудио/видео и навигационное головное устройство, аудиосистема, лампа на потолочной консоли, AMR JBL AMP, переключатель наружного зеркала с электроприводом |
| ЗАПАСНОЙ | 10A | - |
| А/КОН | 7.5A | Блок предохранителей и реле E/R (реле вентилятора), модуль управления кондиционером |
| S/HTR RR | 20A | Переключатель обогревателя заднего сиденья, левый, переключатель обогревателя заднего сиденья, правый |
| СОЛНЕЧНАЯ КРЫША | 20A | Панорамный люк |
| 1 РОЗЕТКА ПИТАНИЯ | 15A | Передняя розетка, правая |
| 2 МОДУЛЬ | 7.5A | Модуль задней камеры, BCM |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25A | Блок предохранителей и реле E/R (реле стеклоочистителя), электродвигатель переднего стеклоочистителя, многофункциональный переключатель |
| 5 МОДУЛЬ | 7.5A | ДПМ, панорамный люк |
| ДР ЛОК | 20A | Распределительная коробка I/P (реле замка двери, реле разблокировки двери), коробка предохранителей и реле E/R (реле разблокировки поворота/поворота) |
| 2 РОЗЕТКА ПИТАНИЯ | 15A | Передняя розетка, левая |
| 1 МОДУЛЬ | 7.5A | Комбинация приборов, модуль управления кондиционером, BCM, переключатель спортивного режима IND., часы, аудиосистема, модуль обогрева сиденья водителя/пассажира, электрохромное зеркало, TMU, переключатель E/CON, активная воздушная заслонка, датчик RPAS |
| IG 1 | 20A | Блок предохранителей и реле E / R (предохранитель — ЭСК 3 10A, ЭБУ 4 10A, МАСЛЯНЫЙ НАСОС 2 10A, ТЦУ 2 15A) |
| ЭБУ ГЭМ | 20A | Гибридный блок управления |
| СУМКА | 15A | Контрольная лампа, модуль управления SRS, датчик классификации веса пассажира |
| 1 СТАРТ | 7.5A | Блок управления PDM Hybrid, переключатель диапазонов коробки передач |
| MDPS | 10A | Выключатель ESC, модуль контроля давления в шинах, модуль управления EPS |
| 3 ДПМ | 7.5A | Модуль смарт-ключа, PDM |
| ЗАПАСНОЙ | 10A | - |
| A/СУМКА ИНД. | 7.5A | Приборный щиток |
| РАЗЪЕМ ПИТАНИЯ (АУДИО) | 15A | Аудио, аудио/видео и навигационная панель |
| РАЗЪЕМ ПИТАНИЯ (КОМНАТНЫЙ LP) | 10A | Лампа багажника, лампа двери водителя, комбинация приборов, лампа двери пассажира, модуль управления кондиционером, лампа перчаточного ящика, BCM, часы, радиочастотный приемник, разъем канала передачи данных, модуль контроля давления в шинах, автоматический свет и фотодатчик, электрохромное зеркало. , Реле освещения салона |
Моторного отсека
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| МУЛЬТИ ПРЕДОХРАНИТЕЛЬ: | ||
| 3 B+ | 60A | Распределительная коробка I/P (реле электрического стеклоподъемника, предохранитель - БАГАЖНИК 10, НАГРЕВАТЕЛЬ ПЕРЕД. 15A, БЕЗОПАСНОСТЬ СИЛОВОГО ОКНА 25A, МОДУЛЬ 3 7,5A, ДПМ 25A, разъем питания - AUDIO 15A) |
| IG 1 | 40A | Смарт-ключ — реле IG 1, реле ACC |
| EMS | 40A | Коробка EMS (предохранитель — HORN 15A, EWP 3 10A, ЭБУ 1 30A, F/НАСОС 20A) |
| RR HTD | 40A | Реле заднего обогревателя |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| 4 B+ | 60A | Распределительная коробка I/P (предохранитель — П/СИДЕНЬЕ ДРИ 30A, AMP 30A, ТОРМОЗ ПЕРЕКЛЮЧАТЕЛЬ 7.5A, BMS 10A, IPS 2, IPS 3, IPS 5, IPS 8) |
| MDPS | 80A | Модуль управления EPS |
| ПРЕДОХРАНИТЕЛЬ: | ||
| 2 B+ | 50A | Распределительная коробка I/P (предохранитель — ЛЮК 20A, ДР ЛОК, IPS 1, IPS 4, IPS 6, IPS 7, IPS 9, разъем питания — ROOM LP 10A) |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 10A | PCM |
| RR HTD IND | 10A | Модуль управления кондиционером |
| ИНВЕРТОР | 10A | Преобразователь низкого постоянного тока, гибридный инвертор |
| АККУМУЛЯТОР C/ВЕНТИЛЯТОР | 15A | Модуль воздуходувки BMS |
| 1 ТКУ | 20A | PCU |
| СТОП ЛП | 15A | SSEM (электронный модуль стоп-сигнала) |
| ДЕИЛЬЕР | 20A | Реле антиобледенителя |
| 2 ЭБУ | 20A | PCU |
| ЭБУ ГЭМ | 20A | Гибридный блок управления |
| IG 2 | 40A | Смарт-ключ — реле IG 2 |
| 1 АХБ | 40A | Модуль управления AHB |
| 1 МАСЛЯНЫЙ НАСОС | 20A | Электрический масляный насос |
| 1 ЭСК | 40A | Модуль управления EBS |
| 2 ЭСК | 30A | Модуль управления EBS |
| 2 АХБ | 30A | Модуль управления AHB |
| 4 ЭБУ | 10A | PCM |
| 2 ТКУ | 15A | Переключатель диапазонов коробки передач |
| 3 ЭСК | 10A | Выключатель стоп-сигналов, универсальный контрольный разъем, модуль управления EBS |
| 2 МАСЛЯНЫЙ НАСОС | 10A | Гибридный блок предохранителей и реле (реле OPCU), электрический масляный насос |
| ЛАМПА Б/ВВЕРХ | 10A | Головное устройство аудио/видео и навигации, задний комбинированный фонарь (IN), левый/правый, BCM, электрохромное зеркало |
| 1 ЭБУ | 30A | Реле управления двигателем |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания №1/№2/№3/№4, конденсатор |
| 1 ДАТЧИК | 15A | Кислородный датчик (вверх/вниз), клапан управления маслом (1/2), электромагнитный клапан управления продувкой, датчик положения коленчатого вала, CCV |
| 2 ДАТЧИК | 15A | Датчик положения распредвала (1/2) |
| ИНЖЕКТОР | 15A | Форсунка №1/№2/№3/№4, реле F/НАСОСА |
| F/НАСОС | 20A | Реле F/НАСОСА |
| EWP | 10A | ЭВП реле |
| HORN | 15A | Реле звукового сигнала охранной сигнализации, реле звукового сигнала |
| ЗАПАСНОЙ | 25A | - |
| ЗАПАСНОЙ | 20A | - |
| ЗАПАСНОЙ | 15A | - |
| ЗАПАСНОЙ | 10A | - |
Главный блок предохранителей моторного отсека (распределительные предохранители двигателя)
| # | Name | Type |
|---|---|---|
| E41 | Реле АСС | ЗАГЛУШКА МИКРО |
| E42 | Реле RR HTD | ЗАГЛУШКА МИКРО |
| E43 | - | ЗАГЛУШКА МИКРО |
| E44 | - | ЗАГЛУШКА МИКРО |
| E45 | ЭВП реле | ЗАГЛУШКА МИКРО |
| E46 | - | ЗАГЛУШКА МИКРО |
| E47 | Реле антиобледенителя | ЗАГЛУШКА МИКРО |
| E48 | - | ЗАГЛУШКА МИКРО |
| E49 | Реле IG1 | ЗАГЛУШКА МИКРО |
| E50 | Реле IG2 | ЗАГЛУШКА МИКРО |
| E51 | Реле стеклоочистителя | ЗАГЛУШКА МИКРО |
| E52 | Реле разблокировки поворотно-откидной двери | ЗАГЛУШКА МИКРО |
| E53 | - | ЗАГЛУШКА МИКРО |
| E54 | Реле вентилятора | ЗАГЛУШКА МИКРО |
| КОРОБКА ЭМС: | ||
| РЛИ.1 | Реле звукового сигнала | ЗАГЛУШКА МИКРО |
| РЛИ.2 | F/реле насоса | ЗАГЛУШКА МИКРО |
| РЛИ.3 | Реле ЭБУ | ВИЛКА МИНИ |
Дополнительный блок предохранителей в моторном отсеке (дополнительный блок реле)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| OPCU | 80A | Реле OPCU |
| С/ВЕНТИЛЯТОР | 60A | Реле С/ВЕНТИЛЯТОР |
| ИНВЕРТОР | 10A | Преобразователь низкого постоянного тока, гибридный инвертор |
| BMS | 10A | Модуль управления BMS |
| AHB | 10A | Модуль управления AHB |
| EWP | 10A | Электрический водяной насос |
| RLY1 | Реле OPCU (ВИЛКА МИНИ) | |
| RLY2 | Реле С/ВЕНТИЛЯТОР (ВИЛКА МИНИ) |
Дополнительная информация: Hyundai Sonata (YF, 2010-2014)
Hyundai Motor Company, также известная как Hyundai Motors, является популярным именем в автомобильной промышленности. Это южнокорейская транснациональная автомобильная компания со штаб-квартирой в Сеуле. Компании 52 года, и она была основана в 1967 году Чунг Джу-Юнгом. Известно, что они управляют крупнейшим в мире интегрированным автомобильным производством, расположенным в Ульсане, Южная Корея. Они специализируются на всех видах транспортных средств, включая электрические и гибридные. Но мы здесь, чтобы поговорить о Hyundai Sonata VI YF, автомобиле среднего размера. Модельный ряд автомобилей Sonata выпускается компанией с 1985 года.
Hyundai Sonata VI YF: 2010 to 2014
Hyundai Sonata VI YF — среднеразмерный автомобиль, впервые выпущенный в 2010 году. Однако производство длилось недолго и завершилось в 2014 году. Hyundai YF — автомобиль четвертого поколения серии Sonata. Он продавался в Восточной Европе, Южной Корее и Северной Америке. Американская версия Hyundai Sonata VI YF была впервые представлена на автосалоне в Лос-Анджелесе в 2009 году. Автомобиль отличался четырехцилиндровым двигателем объемом 2,4 литра. Новый двигатель был разработан для экономии топлива. Он производил максимум 200 л.с. при 6300 об/мин. Он был изготовлен из высокопрочной стали методом горячей штамповки. Топливная эффективность автомобиля была улучшена на 11%.
Южнокорейская модель отличалась панорамным люком из трех частей, поворотниками на крыльях и электролюминесцентными приборами. Он также имел модернизированную аудиосистему от JBL. Навигационная система была оснащена телекоммуникационной системой.
В 2013 году модель автомобиля была немного изменена производителями. Они включали новые передние и задние сиденья с подогревом. Наряду с этим, автомобиль также был оснащен автоматической коробкой передач. Hyundai Sonata VI YF был красивым автомобилем. Он был разработан для плавной езды и дополнительного комфорта.
