Предохранители и реле Hyundai Veracruz / ix55 (2007-2012)
Схемы относятся к указанным годам и вариантам Hyundai Veracruz / ix55 (2007-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Расположение предохранителей Hyundai Veracruz / ix55 2007-2012 гг.
Предохранители прикуривателя (розетки) в Hyundai Veracruz / ix55 расположены в блоке предохранителей приборной панели (см. предохранитель «C/зажигалка» (передний прикуриватель и розетка питания)) и во вспомогательной панели предохранителей в моторном отсеке (см. предохранитель «Р/ВЫХОД» (реле консоли и задней розетки) ).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

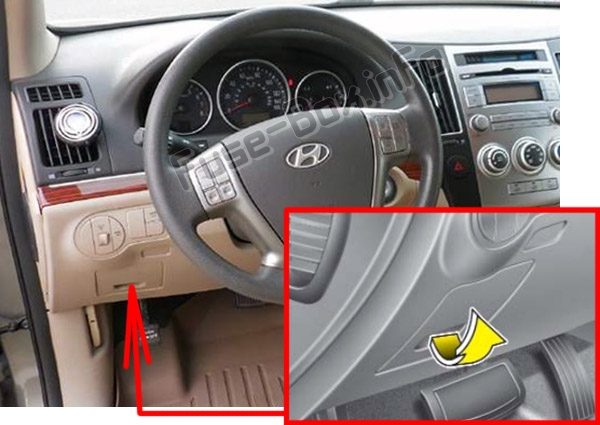

Приборная доска
Блок предохранителей находится в панели приборов (со стороны водителя), за крышкой.

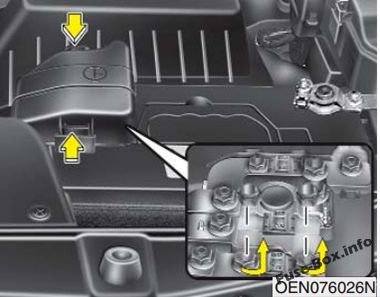

Моторного отсека
Клемма аккумулятора (главный предохранитель)

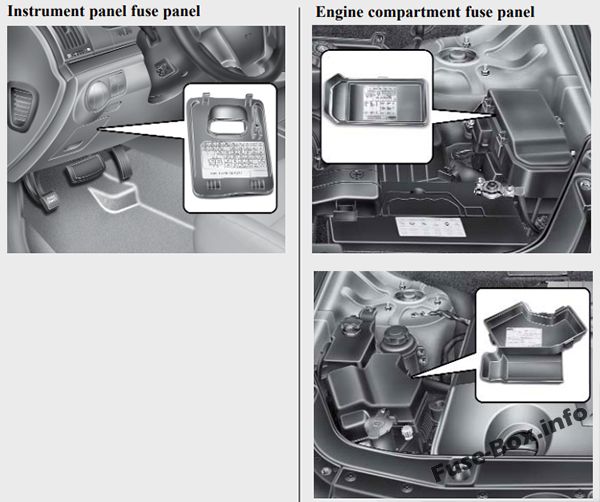

Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.
2007, 2008, 2009, 2010
2007, 2008, 2009, 2010
Назначение предохранителей в панели приборов (2007-2010 гг.)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| АУДИО-2 | 10A | Аудиосистема, реле консоли и задней розетки, цифровые часы, BCM, модуль иммобилайзера PIC, модуль управления блокировкой ключей банкомата, модуль RSE |
| C/зажигалка | 20A | Передний прикуриватель и розетка |
| А/СУМКА 2 | 10A | Выключатель пряжки ремня безопасности водителя, модуль классификации веса, контрольная лампа |
| А/СУМКА 1 | 15A | Модуль управления SRS |
| A/СУМКА ИНД. | 10A | Комбинация приборов (контрольная лампа подушки безопасности) |
| Б/УПЛП | 10A | Реле фонаря заднего хода, TCM, электрохромное зеркало, блок управления предупреждением о заднем ходе, задний комбинированный фонарь, левый/правый |
| КРУИЗ | 10A | Многофункциональный переключатель (переключатель круиз-контроля), модуль иммобилайзера PIC, переключатель обогрева сиденья водителя/пассажира |
| банкомат ПРОДОЛЖ. | 10A | Модуль управления замком ключа банкомата, ECM полного привода, BCM, многофункциональный переключатель, модуль управления полуактивной опорой двигателя |
| КЛАСТЕР | 10A | Комбинация приборов, генератор, BCM, модуль управления полуактивной подвеской двигателя, модуль иммобилайзера PIC, модуль контроля давления в шинах |
| НАЧАЛО | 10A | Реле охранной сигнализации, блок управления задней дверью с электроприводом |
| EPS | 10A | BCM, реостат, главный выключатель электрического стеклоподъемника, правый передний переключатель электрического стеклоподъемника, модуль инвертора переменного тока |
| А/КОН | 10A | Модуль управления передним/задним кондиционером, реле вентилятора, реле заднего кондиционера, датчик дождя, модуль управления люком, электрохромное зеркало |
| FR S/HTD | 15A | Переключатель обогрева сиденья водителя/пассажира |
| РР S/HTD | 15A | - |
| IMS | 10A | Модуль управления IMS, модуль наклона и телескопирования, переключатель инвертора переменного тока, модуль управления дверью багажника с электроприводом |
| H/LP, AQS | 10A | Датчик СКВ |
| ПЕРЕДН./ШАЙБА | 15A | Реле переднего стеклоочистителя, реле переднего омывателя |
| ЗАДНИЙ/ДВИГАТЕЛЬ | 15A | Модуль управления задним стеклоочистителем, мотор заднего стеклоочистителя |
| ХВОСТ ЛЕВЫЙ | 10A | Левая фара, левый задний комбинированный фонарь, реле передних противотуманных фар, переключатель на ручке багажника и лампа номерного знака |
| ХВОСТ ПРАВЫЙ | 10A | Правая фара, Правый задний комбинированный фонарь, Лампа перчаточного ящика, Освещение, Выключатель на ручке багажника и номерной фонарь, Разъем фонаря прицепа |
| ДР ЛОК | 20A | Главный выключатель электрического стеклоподъемника, реле электропривода двери багажного отделения, реле привода замка двери багажного отделения |
| СТОП ЛП | 15A | Выключатель стоп-сигнала |
| ADJ-ПЕДАЛЬ | 15A | Регулируемое педальное реле |
| ШАЙБА ВД/НД | 20A | - |
| КРЫШКА ТОПЛИВА | 15A | Переключатель крышки топливного бака |
| РР противотуманные фары | 15A | - |
| ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 30A | Мотор переднего стеклоочистителя |
| НАКЛОН и ТЕЛЕ | 15A | Наклонно-телескопический модуль |
| DRL | 15A | Реле ДХО |
| П/ВДВ левый | 25A | ECM безопасного стеклоподъемника водителя, переключатель электрического стеклоподъемника заднего левого окна |
| П/ВДВ правый | 25A | Переключатель правого переднего/заднего стеклоподъемника |
| ЗЕРКАЛО ХТД | 10A | Электродвигатель наружного зеркала заднего вида и обогреватель левого/правого зеркала, модуль управления передним кондиционером (переключатель обогревателя) |
| П/СИДЕНЬЕ | 30A | Модуль управления IMS, ручной переключатель сиденья водителя/пассажира, переключатель передней поясничной опоры |
| КЛЮЧ СОЛ | 10A | ECM полного привода, Зуммер предупреждения о заднем ходе, Механическая блокировка рулевой колонки PIC, Соленоид ключа, Модуль классификации веса, Задний инициатор, левый/правый |
| ДЕИЛЬЕР | 15A | Реле обогревателя ветрового стекла |
| S/КРЫША | 15A | Модуль управления люком |
| РСЭ, УМНЫЙ КЛЮЧ | 10A | Модуль иммобилайзера PIC, модуль RSE |
| АУДИО 1 (ПРЕДОХРАНИТЕЛЬ ПАМЯТИ) | 15A | Аудио, телеприставка США |
| КОМНАТА LP (ПРЕДОХРАНИТЕЛЬ ПАМЯТИ) | 15A | Комбинация приборов, главный выключатель электрического стеклоподъемника, дверная лампа, комнатная лампа, разъем канала передачи данных, BCM, дверной сигнализатор, модуль управления IMS, передний / задний модуль управления кондиционером, подножка, лампа карты, электрохромное зеркало |
Назначение предохранителей в моторном отсеке (2007-2010 гг.)
Назначение предохранителей в моторном отсеке (2007-2010 гг.)| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| IGN 1 | 40A | Замок зажигания (ACC, IG1) |
| ИГН 2 | 40A | Пусковое реле, выключатель зажигания (IG2, СТАРТ) |
| И/П Б+1 | 50A | Предохранитель (ДР ЛОК 20A, СТОП ЛП 15A, ХВОСТ ЛЕВЫЙ/RH 10A, ADJ-ПЕДАЛЬ 15A) |
| И/П В+2 | 50A | Предохранитель (П/СИДЕНЬЕ 30A, КЛЮЧ СОЛ 10A, S/КРЫША 15A, RSE/SMART KEY 10A, ДЕИЛЬЕР 15A), предохранитель памяти (AUDIO1 15A, ROOM LP 15A) |
| П/ВДВ | 40A | Предохранитель (П/ВДВ левый/RH 25A) |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| RR HTD | 40A | Реле обогревателя заднего стекла, предохранитель (ЗЕРКАЛО ХТД 10A) |
| ECU | 30A | Реле управления двигателем, предохранитель (катушка зажигания 20 А, ECU2 10 А, SNSR1 15 А, СНСР2 15 А, SNSR3 10 А) |
| АБС 1 | 40A | Модуль управления ABS/ESC, многоцелевой контрольный разъем |
| АБС 2 | 40A | Модуль управления ABS/ESC, многоцелевой контрольный разъем |
| ТКУ 1 | 15A | TCM |
| TPMS | 10A | Модуль контроля давления в шинах, полуактивный соленоид крепления двигателя, передний инициатор, левый/правый |
| Б/АВАРИЙНЫЙ СИГНАЛ | 10A | - |
| F/НАСОС | 20A | Реле топливного насоса |
| T/SIG | 15A | BCM (аварийная лампа), реле фар (высокий/низкий) |
| А/КОН | 10A | Реле кондиционера |
| ЭБУ 1 | 10A | ECM |
| ЭБУ DSL, КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания №1~№6, конденсатор |
| СНСР 1 | 15A | ECM, датчик массового расхода воздуха, клапан управления маслом, модуль иммобилайзера, PCSV, VIV, CCV |
| СНСР2 | 15A | Реле топливного насоса, кислородный датчик №1~№4 |
| СНСР 3 | 10A | Инжектор №1~№6, реле вентилятора конденсатора, реле вентилятора радиатора, реле кондиционера |
| ЭБУ 2 | 10A | ECM |
| В/Н НЧ ПРАВ. | 15A | Реле правой фары (ближнего света) |
| В/Н Н Н Л Н | 15A | Реле левой фары (ближнего света) |
| H/LP HI | 20A | Реле головного света (дальнего света) |
| противотуманные фары | 15A | Реле передних противотуманных фар |
| HORN | 15A | Реле звукового сигнала |
| ABS | 10A | Блок управления ABS/ESC, переключатель ESC |
| DIAG | 10A | Многоцелевой контрольный соединитель |
| ЭБУ 3 | 10A | ECM |
| TCU 2/СВЕЧЕНИЕ | 10A | TCM, выключатель стоп-сигнала |
Назначение предохранителей в дополнительной панели предохранителей моторного отсека (2007-2010 гг.)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| ЯЩИК В+3 | 40A | Предохранитель( РР противотуманные фары 15A, КРЫШКА ТОПЛИВА 15A, ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ 30A, НАКЛОН и ТЕЛЕ 15A) |
| С/ВЕНТИЛЯТОР | 40A | Реле вентилятора конденсатора №1 |
| Р/ВЕНТИЛЯТОР | 40A | Реле вентилятора радиатора |
| ПТ/ВОРОТ | 30A | Модуль управления задней дверью с электроприводом |
| ЗАДН.ВЕНТИЛЯТОР | 20A | Реле заднего кондиционера |
| AMP | 30A | JBL усилитель |
| Р/ВЫХОД | 30A | Реле консоли и задней розетки |
| ИНВЕРТОР ПЕРЕМЕННОГО ТОКА | 30A | Инвертор переменного тока (110 В) |
| ТРЕЙЛЕР | 30A | Трейлер |
2011
2011
Назначение предохранителей в панели приборов (2011 г.)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| АУДИО 2 | 10A | Аудиосистема, реле консоли и задней розетки, цифровые часы, BCM |
| C/зажигалка | 20A | Передний прикуриватель и розетка |
| А/БАГ2 | 10A | - |
| А/СУМКА 1 | 15A | Модуль управления SRS |
| A/СУМКА ИНД. | 10A | Комбинация приборов (контрольная лампа подушки безопасности) |
| Б/УП LP | 10A | Реле фонаря заднего хода, TCM, электрохромное зеркало, блок управления системой предупреждения о заднем ходе |
| КРУИЗ | 10A | Многофункциональный переключатель, модуль иммобилайзера PIC, переключатель обогрева сиденья водителя/пассажира |
| банкомат ПРОДОЛЖ. | 10A | Блок блокировки ключа банкомата, ECM 4WD, BCM, многофункциональный переключатель, модуль управления полуактивной опорой двигателя |
| КЛАСТЕР | 10A | Комбинация приборов, генератор, BCM, модуль иммобилайзера PIC |
| НАЧАЛО | 10A | Реле охранной сигнализации, блок управления задней дверью с электроприводом |
| EPS | 10A | BCM, реостат, главный/вспомогательный переключатель стеклоподъемников |
| А/КОН | 10A | Модуль управления передним кондиционером, реле вентилятора, модуль управления задним кондиционером, реле заднего кондиционера, датчик дождя, модуль управления люком, электрохромное зеркало |
| FR S/HTR | 15A | Переключатель обогрева сиденья водителя/пассажира |
| РР S/HTR | 15A | - |
| IMS | 10A | Модуль управления IMS, модуль наклона и телескопирования, реле нагревателя PTC, модуль управления дверью багажника с электроприводом |
| H/LP, AQS | 10A | Реле ближнего света фар, датчик AQS |
| ШАЙБА ПЕРЕДН. | 15A | Реле переднего стеклоочистителя, реле переднего омывателя |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 15A | Модуль управления задним стеклоочистителем, мотор заднего стеклоочистителя |
| ХВОСТ ЛЕВЫЙ | 10A | Левая фара, Левый задний комбинированный фонарь, Реле передних противотуманных фар, Лампа номерного знака ручки багажника |
| ХВОСТ ПРАВЫЙ | 10A | Правая фара, Правый задний комбинированный фонарь, Лампа вещевого ящика, Освещение |
| ДР ЛОК | 20A | Главный выключатель электрического стеклоподъемника, реле двери багажника с электроприводом, привод двери багажного отделения |
| СТОП ЛП | 15A | Выключатель стоп-сигнала |
| ADJ-ПЕДАЛЬ | 15A | - |
| ШАЙБА ВД/НД | 20A | Выключатель омывателя фар |
| КРЫШКА ТОПЛИВА | 15A | Переключатель крышки топливного бака |
| РР противотуманные фары | 15A | Реле задних противотуманных фар |
| ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 30A | Мотор переднего стеклоочистителя |
| НАКЛОН и ТЕЛЕ | 15A | Наклонно-телескопический модуль |
| DRL | 15A | Модуль управления ДХО |
| П/ВДВ левый | 25A | ECM безопасного стеклоподъемника водителя, переключатель электрического стеклоподъемника заднего левого окна |
| П/ВДВ правый | 25A | Переключатель правого переднего/заднего стеклоподъемника |
| ЗЕРКАЛО ХТД | 10A | Обогреватель наружного зеркала с электроприводом, левый/правый, обогреватель заднего стекла |
| П/СИДЕНЬЕ | 30A | Модуль управления IMS, ручной переключатель сиденья водителя/пассажира |
| КЛЮЧ СОЛ | 10A | Соленоид блокировки ключа банкомата, ECM 4WD, звуковой сигнал заднего хода, механический замок рулевой колонки PIC |
| ДЕИЛЬЕР | 15A | Реле обогревателя ветрового стекла |
| S/КРЫША | 15A | Модуль управления люком |
| РСЭ, УМНЫЙ КЛЮЧ | 10A | Модуль иммобилайзера PIC |
| АУДИО 1 (ПРЕДОХРАНИТЕЛЬ ПАМЯТИ) | 15A | Аудио |
| КОМНАТА LP (ПРЕДОХРАНИТЕЛЬ ПАМЯТИ) | 15A | Комбинация приборов, главный выключатель стеклоподъемников, дверная лампа, комнатная лампа, разъем канала передачи данных, BCM, дверной сигнализатор |
| ЗАПАСНОЙ | 10A | Запасной предохранитель |
| ЗАПАСНОЙ | 15A | Запасной предохранитель |
| ЗАПАСНОЙ | 20A | Запасной предохранитель |
| ЗАПАСНОЙ | 30A | Запасной предохранитель |
Назначение предохранителей в моторном отсеке (2011 г.)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| IGN 1 | 40A | Замок зажигания (ACC, IG1) |
| ИГН 2 | 40A | Пусковое реле, выключатель зажигания (IG2, СТАРТ) |
| И/П Б+1 | 50A | Предохранитель (ДР ЛОК 20A, СТОП ЛП 15A, ХВОСТ ЛЕВЫЙ/RH 10A) |
| И/П В+2 | 50A | Предохранитель (П/СИДЕНЬЕ 30A, КЛЮЧ СОЛ 10A, ЛЮК 15A, RSE/SMART KEY 10A, ДЕИЛЬЕР 15A), предохранитель памяти (AUDIO1 15A, ROOM LP 15A) |
| П/ВДВ | 40A | Предохранитель (П/ВДВ левый/RH 25A) |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| RR HTD | 40A | Реле обогревателя заднего стекла, предохранитель (ЗЕРКАЛО ХТД 10A) |
| ECU | 30A | Реле управления двигателем (ЭБУ DSL 20A/IGN COIL 20A, ECU2 10A, SNSR1 15A, СНСР2 15A, SNSR3 15A) |
| АБС 1 | 40A | Блок управления ABS/ESP, многоцелевой контрольный разъем |
| АБС 2 | 40A | Блок управления ABS/ESP, многоцелевой контрольный разъем |
| ТКУ 1 | 15A | TCM |
| TPMS | 10A | Полуактивный соленоид крепления двигателя |
| Б/АВАРИЙНЫЙ СИГНАЛ | 10A | Реле звукового сигнала охранной сигнализации |
| F/НАСОС | 20A | Реле топливного насоса |
| T/SIG | 15A | BCM |
| А/КОН | 10A | Реле кондиционера |
| ЭБУ 1 | 10A | ЭБУ (GSL) |
| КАТУШКА ЗАЖИГАНИЯ (GSL) | 20A | Катушка зажигания №1~№6, конденсатор |
| СНСР 1 (ГСЛ) | 15A | ЭБУ (GSL), датчик массового расхода воздуха, клапан управления маслом, модуль иммобилайзера, PCSV, VIV |
| СНСР 2 (ГСЛ) | 15A | Реле топливного насоса, кислородный датчик №1 ~ №4 |
| СНСР 3 (ГСЛ) | 10A | Инжектор №1 ~ №6, реле вентилятора конденсатора/радиатора, реле кондиционера |
| ЭБУ 2 (GSL) | 10A | ЭБУ (GSL) |
| ЭБУ DSL | 20A | ECM(DSL), реле нагревателя PTC №1(DSL) |
| СНСР 1 (DSL) | 15A | Блок учета топлива, привод EGR, модуль иммобилайзера, привод EVGT |
| СНСР 2 (DSL) | 15A | Реле топливного насоса, клапан регулировки давления в рампе |
| СНСР 3 (DSL) | 10A | Реле вентилятора конденсатора/радиатора, реле кондиционера, лямбда-зонд |
| ЭБУ 2 (ДСЛ) | 10A | Выключатель стоп-сигнала (DSL) |
| В/Н НЧ ПРАВ. | 15A | Реле правой фары (ближнего света) |
| В/Н Н Н Л Н | 15A | Реле левой фары (ближнего света) |
| H/LP HI | 20A | Реле головного света (дальнего света) |
| противотуманные фары | 15A | Реле передних противотуманных фар |
| HORN | 15A | Реле звукового сигнала |
| ABS | 10A | Блок управления ABS/ESP, переключатель ESP |
| DIAG | 10A | Многоцелевой контрольный соединитель |
| ЭБУ 3 | 10A | ECM |
| ТЦУ 2/ СВЕЧЕНИЕ | 10A | TCM, выключатель стоп-сигналов (GSL), модуль управления накалом (DSL), датчик предупреждения о топливном фильтре (DSL), датчик расхода воздуха (DSL) |
| ШУНТНОЕ СОЕДИНЕНИЕ | - | Шунтирующий соединитель |
Назначение предохранителей в дополнительной панели предохранителей моторного отсека (бензин) (2011 г.)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| ЯЩИК В+3 | 40A | Предохранитель( РР противотуманные фары 15A, КРЫШКА ТОПЛИВА 15A, ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ 30A, НАКЛОН и ТЕЛЕ 15A) |
| С/ВЕНТИЛЯТОР | 40A | Реле вентилятора конденсатора №1 |
| Р/ВЕНТИЛЯТОР | 40A | Реле вентилятора радиатора |
| ПТ/ВОРОТ | 30A | Модуль управления задней дверью с электроприводом |
| ЗАДН.ВЕНТИЛЯТОР | 20A | Реле заднего кондиционера |
| AMP | 30A | JBL усилитель |
| Р/ВЫХОД | 30A | Реле консоли и задней розетки |
Назначение предохранителей в дополнительной панели предохранителей в моторном отсеке (дизель) (2011 г.)
Назначение предохранителей в дополнительной панели предохранителей в моторном отсеке (дизель) (2011 г.)| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| GLOW | 80A | Модуль управления накалом |
| ПТК ХТР 1 | 50A | Реле нагревателя PTC №1 |
| ПТК ХТР 2 | 50A | Реле нагревателя PTC №2 |
| ПТК ХТР 3 | 50A | Реле нагревателя PTC №3 |
| Ф/ФИЛЬТР | 30A | Реле подогрева топливного фильтра |
| ЯЩИК В+3 | 40A | Предохранитель( РР противотуманные фары 15A, КРЫШКА ТОПЛИВА 15A, ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ 30A, НАКЛОН и ТЕЛЕ 15A) |
| С/ВЕНТИЛЯТОР | 40A | Реле вентилятора конденсатора №1 |
| Р/ВЕНТИЛЯТОР | 40A | Реле вентилятора радиатора |
| ПТ/ВОРОТ | 30A | Модуль управления задней дверью с электроприводом |
| ЗАДН.ВЕНТИЛЯТОР | 20A | Реле заднего кондиционера |
| AMP | 30A | JBL усилитель |
| Р/ВЫХОД | 30A | Реле консоли и задней розетки |
| ИНВЕРТОР ПЕРЕМЕННОГО ТОКА | 30A | - |
