Предохранители и реле Infiniti FX35/FX45 (S50, 2003-2008)
Схемы относятся к указанным годам и вариантам Infiniti FX35/FX45 (S50, 2003-2008). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Infiniti.
Расположение предохранителей Infiniti FX35 и FX45 2003-2008 гг.
Предохранители прикуривателя (розетка) в Infiniti FX35/FX45 предохранители №2, №3, №4 и №7 в блоке предохранителей в салоне.
Оглавление
Блок предохранителей в салоне

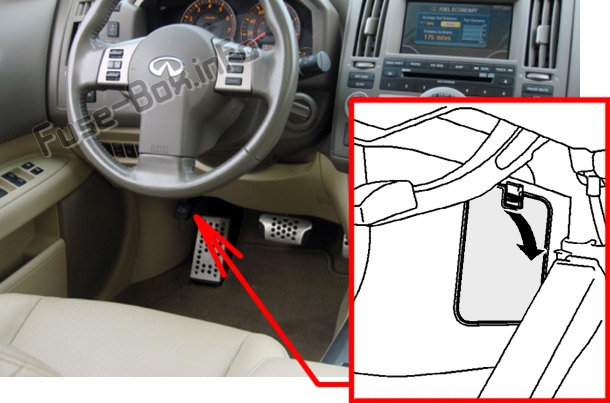

Расположение блока предохранителей
Блок предохранителей находится за крышкой под панелью приборов.

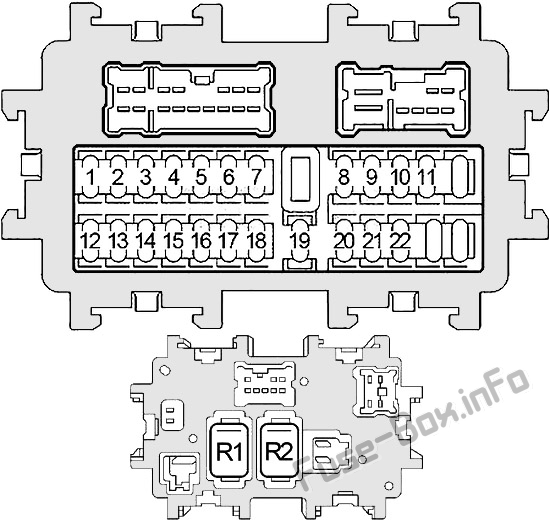

Схема блока предохранителей
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 1 | 15 | Модуль управления кузовным оборудованием (BCM), модуль управления двигателем (ECM), топливные форсунки |
| 2 | 15 | Розетка для багажного отделения |
| 3 | 15 | Задняя розетка |
| 4 | 15 | Передняя розетка №2 |
| 5 | - | Не используется |
| 6 | 10 | Аудиосистема, блок управления дисплеем, тюнер спутникового радио, унифицированный счетчик и усилитель кондиционера, переключатель кондиционера и аудио-видео, антенный усилитель, блок управления кузовным оборудованием (BCM), блок управления камерой заднего вида, блок управления NAVI, DVD-плеер, адаптер TEL Блок, Интеллектуальный ключевой блок, Внешняя ключевая антенна, Комбинированный измеритель |
| 7 | 15 | Передняя розетка №1 |
| 8 | 15 | Зеркало с подогревом |
| 9 | 10 | Комбинированный счетчик, блок управления автоматическим позиционером привода |
| 10 | 15 | Двигатель вентилятора, унифицированный счетчик и усилитель кондиционера |
| 11 | 15 | Двигатель вентилятора, унифицированный счетчик и усилитель кондиционера |
| 12 | 10 | Интеллектуальный круиз-контроль (ICC), датчик ICC, выключатель тормоза ICC, реле удержания тормоза ICC, модуль управления двигателем, унифицированный счетчик и усилитель кондиционера, выключатель стоп-сигналов, соленоид блокировки переключения передач, электромагнитный клапан ECV (компрессор кондиционера), дисплей Блок управления, блок управления NAVI, блок адаптера TEL, блок интеллектуального ключа, датчик угла поворота рулевого колеса, переключатель режима снега, переключатель предупреждения о выходе из полосы движения (LDW), блок камеры LDW, звуковой сигнал LDW, внутреннее зеркало с автоматическим затемнением (компас), тормоз ASCD Переключатель, реле обогревателя заднего стекла, блок управления полным приводом |
| 13 | 10 | Блок датчиков диагностики подушек безопасности, блок управления системой классификации пассажиров |
| 14 | 10 | Комбинированный счетчик |
| 15 | 10 | Переключатель обогрева сиденья |
| 16 | 10 | 2003-2005: датчики кислорода, датчики состава топливовоздушной смеси; 2006-2008: Не используется |
| 17 | 20 | Усилитель динамиков BOSE |
| 18 | 15 | Блок управления закрытием задней двери |
| 19 | 10 | Комбинированный счетчик, унифицированный счетчик и усилитель кондиционера, разъем канала передачи данных, блок управления камерой заднего вида, индикатор безопасности, часы |
| 20 | 10 | Выключатель стоп-сигнала, интеллектуальный круиз-контроль (ICC), реле удержания тормоза ICC, ABS, унифицированный счетчик и усилитель кондиционера, блок управления задними комбинированными фонарями |
| 21 | 10 | Блок управления полным приводом |
| 22 | 15 | Блок управления кузовным оборудованием (BCM), переключатель с ключом, переключатель с ключом и ручкой зажигания, антенный усилитель NATS, блок управления автоматическим позиционером движения |
| Реле | ||
| R1 | воздуходувка | |
| R2 | Аксессуар |
Блоки предохранителей в моторном отсеке

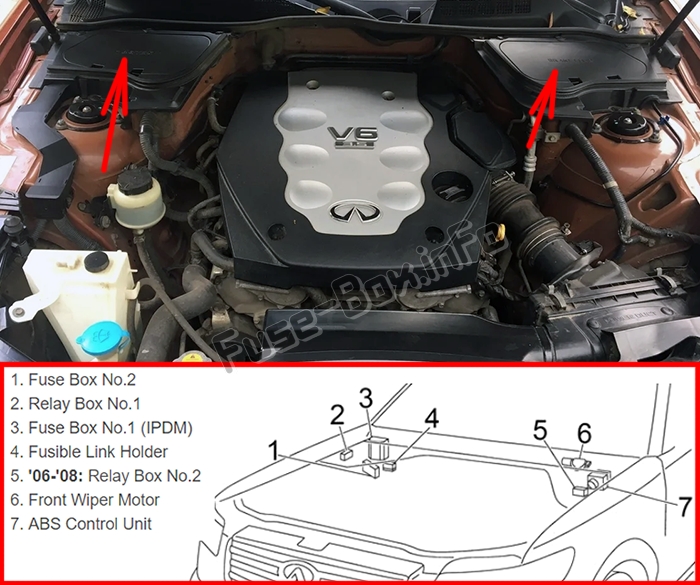

Расположение блока предохранителей
Два блока предохранителей и блок реле №1 расположены рядом с аккумулятором под крышкой со стороны пассажира. Для доступа к некоторым элементам необходимо снять некоторые части корпуса возле аккумулятора. С 2006 по 2008 год под крышкой со стороны водителя находится блок реле №2.

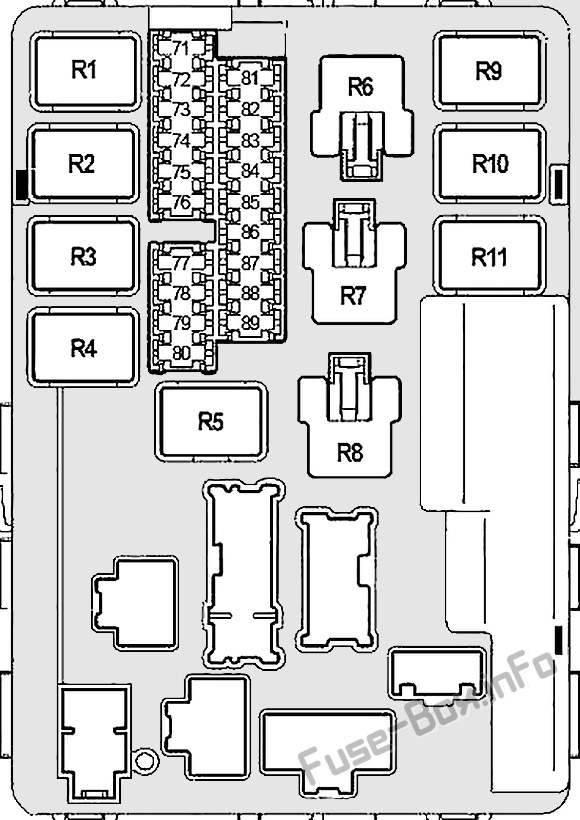

Схема блока предохранителей №1
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 71 | 10 | Реле заднего фонаря, стояночный фонарь, задний фонарь, боковой габаритный фонарь, процессор IPDM, управление направлением фары, блок управления задним комбинированным фонарем, лампа номерного знака, лампа перчаточного ящика, комбинированный переключатель, микрофон (Подсветка: устройство A / T, переключатель режима снега , переключатель VDC OFF, часы, переключатель аварийной сигнализации, переключатель обогрева сиденья, переключатель дистанционного управления дверным зеркалом, переключатель LDW, переключатель кондиционера и AV, DVD-плеер, передняя розетка) |
| 72 | 10 | Правая фара (дальний свет) |
| 73 | 30 | Реле переднего стеклоочистителя |
| 74 | 10 | Левая фара (дальний свет) |
| 75 | 20 | Реле обогревателя заднего стекла |
| 76 | 15 | Правая фара (ближний свет) |
| 77 | 20 | Модуль управления двигателем (ECM), реле ECM, электромагнитный клапан управления синхронизацией впускных клапанов, датчик массового расхода воздуха, датчик положения коленчатого вала, датчики положения распределительного вала, электромагнитный клапан управления объемом продувки адсорбера EVAP, катушки зажигания, конденсатор, датчики положения управления синхронизацией впускного клапана ( ВК45ДЕ) |
| 78 | 15 | ЦП IPDM, антиобледенитель стеклоочистителя |
| 79 | 10 | Муфта компрессора кондиционера |
| 80 | 20 | Реле обогревателя заднего стекла, предохранитель: «8» |
| 81 | 15 | Реле топливного насоса, блок датчика уровня топлива и топливный насос, модуль управления двигателем (ECM) |
| 82 | 10 | ABS |
| 83 | 10 | Блок управления коробкой передач (TCM), реле фонарей заднего хода, блок управления дисплеем, блок управления NAVI, блок управления камерой заднего вида |
| 84 | 10 | Комбинированный переключатель, передний и задний омыватели |
| 85 | 10 | Датчики состава топливовоздушной смеси, датчики кислорода с подогревом |
| 86 | 15 | Левая фара (ближний свет) |
| 87 | 15 | Реле двигателя управления дроссельной заслонкой, модуль управления двигателем (ECM) |
| 88 | 15 | Реле передних противотуманных фар |
| 89 | 10 | Разъем канала передачи данных, клапан управления вентиляцией адсорбера EVAP, электромагнитный клапан управления VIAS (VK45DE) |
| Реле | ||
| R1 | Модуль управления двигателем | |
| R2 | Фара высокая | |
| R3 | Низкий уровень фар | |
| R4 | Стартер | |
| R5 | Зажигание | |
| R6 | Вентилятор охлаждения (№3) | |
| R7 | Вентилятор охлаждения (№1) | |
| R8 | Вентилятор охлаждения (№2) | |
| R9 | Двигатель управления дроссельной заслонкой | |
| R10 | Топливный насос | |
| R11 | Передняя противотуманная фара |

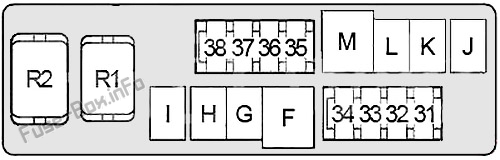

Схема блока предохранителей №2
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 31 | 30 | Фары прицепа |
| 32 | 15 | Аудио, сабвуфер, блок управления дисплеем, переключатель A/C и AV, блок управления NAVI, DVD-плеер, блок адаптера TEL |
| 33 | 10 | Генератор |
| 34 | 15 | Реле звукового сигнала |
| 35 | 10 | Интеллектуальный круиз-контроль (ICC) |
| 36 | 10 | Эстафета дневного света |
| 37 | 10 | Модуль управления коробкой передач (TCM) |
| 38 | 10 | Блок интеллектуального ключа, переключатель с ключом и ручкой зажигания, реле разблокировки со стороны пассажира, блок блокировки рулевого управления, интеллектуальный предупреждающий зуммер ключа |
| F | 40 | Замок зажигания, реле стартера |
| G | 40 | Реле вентилятора системы охлаждения №1, Реле вентилятора системы охлаждения №3 |
| H | 40 | Реле вентилятора системы охлаждения №2 |
| I | 50 | ABS |
| J | - | Не используется |
| K | 30 | Вспомогательное реле №2 (предохранители: «2», «3») |
| L | 30 | ABS |
| M | 50 | Блок управления кузовным оборудованием (BCM), блок управления автоматическим позиционером привода, сиденье с электроприводом, электрические стеклоподъемники, люк на крыше, задний дворник, внутреннее освещение, указатели поворота, аварийная сигнализация |
| Реле | ||
| R1 | Horn | |
| R2 | Аксессуар №2 |

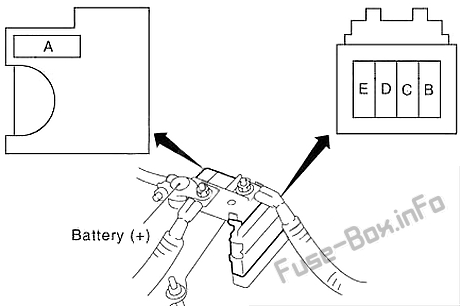

Блок плавких вставок
Основные предохранители расположены на плюсовой клемме аккумуляторной батареи.
| № | Ампер Рейтинг | Описание |
|---|---|---|
| A | 120 | Генератор, Предохранители: "B", "C" |
| B | 100 | Предохранители: «32», «33», «34», «35», «36», «37», «38», «Ф», «Г», «Н», «И», «К», "Л", "М" |
| C | 80 | Реле дальнего света фар (предохранители: «72», «74»), реле ближнего света фар (предохранители: «76», «86»), предохранители: «71», «73», «75», «87», «88». " |
| D | 60 | Вспомогательное реле (предохранители: «4», «6», «7»), реле вентилятора (предохранители: «10», «11»), предохранители: «17», «18», «19», «20», "21", "22" |
| E | 80 | Реле зажигания (реле кондиционера, реле переднего стеклоочистителя, реле высокого напряжения переднего стеклоочистителя, предохранители: «81», «82», «83», «84», «85», «89»), предохранители: «77», « 78", "79", "80" |
Релейный блок №1
| № | Реле |
|---|---|
| R1 | Дневной свет |
| R2 | Удержание тормоза ICC |
| R3 | Обогрев заднего стекла |
Блок реле №2
| № | Реле |
|---|---|
| R1 | Резервная лампа |
| R2 | Не используется |
