Предохранители и реле Infiniti FX35 / FX50 / QX70 (S51, 2008-2017)
Схемы относятся к указанным годам и вариантам Infiniti FX35 / FX50 / QX70 (S51, 2008-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Infiniti.
Расположение предохранителей Infiniti FX35, FX50 и QX70 2008-2017 гг.
Предохранители прикуривателя (розетка): № 20 (передняя розетка) и № 22 (консольная и задняя розетки) в блоке предохранителей на приборной панели.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне
Расположение блока предохранителей

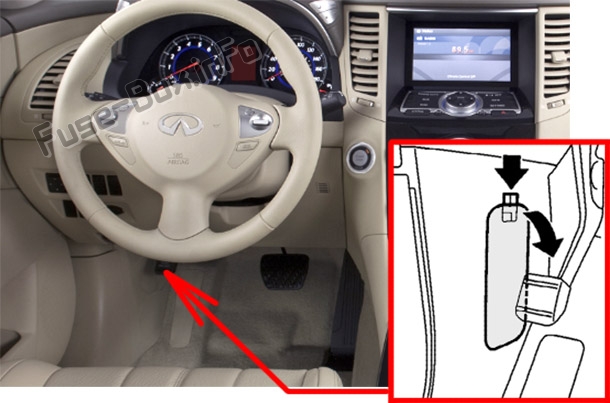

Панель предохранителей панели приборов (J/B) расположена за крышкой под приборной панелью.

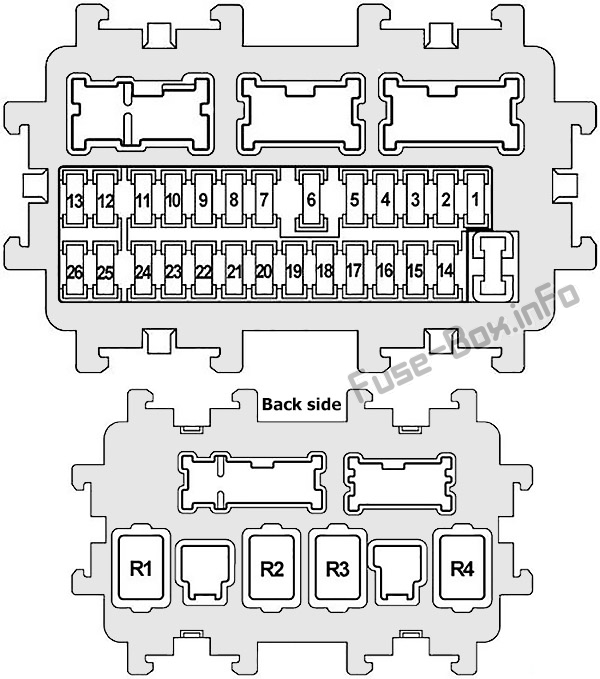

Схема блока предохранителей
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 1 | - | Не используется |
| 2 | 10 | Оккупант блок управления системы обнаружения, блок датчика диагностики подушки безопасности |
| 3 | 10 | Передний комбинированный фонарь, ионизатор, реле сиденья с климат-контролем, унифицированный счетчик и усилитель кондиционера, блок управления предупреждением о низком давлении в шинах, шлюз для консервных банок, блок управления AV, датчик обнаружения выхлопных газов / наружного запаха, внутреннее зеркало с автоматическим затемнением, ICC Реле удержания тормоза, переключатель тормоза ASCD, выключатель стоп-сигнала, блок управления AFS, разъем канала передачи данных, переключатель систем предупреждения, зуммер предупреждения о выходе из полосы движения, блок камеры полосы движения, компрессор, блок телефонного адаптера, реле обогрева сиденья, переключатель обогрева сиденья (со стороны водителя/ Со стороны пассажира) |
| 4 | 10 | Комбинация приборов, реле фонаря заднего хода, блок управления монитором кругового обзора, блок управления гидролокатором |
| 5 | 15 или 20 | Дополнительное реле |
| 6 | 10 | Гнездо для ключа, часы, разъем для передачи данных, датчик дождя, интеллектуальный зуммер предупреждения о ключе, внутреннее зеркало с автоматическим затемнением |
| 7 | 10 | Реле удержания тормоза ICC, выключатель стоп-сигналов, блок управления кузовным оборудованием (BCM) |
| 8 | 20 | Аудиосистема Бозе |
| 9 | 10 | Гнездо для ключа, кнопочный выключатель зажигания |
| 10 | 10 | Блок управления кузовным оборудованием (BCM), блок управления автоматическим позиционером привода, блок управления полным освещением, переключатель памяти сиденья, блок управления водительским сиденьем |
| 11 | 10 | Комбинация приборов, унифицированный счетчик и усилитель кондиционера, блок управления полным приводом, шлюз CAN, блок управления ремнями безопасности перед столкновением (со стороны водителя / со стороны пассажира) |
| 12 | - | Запасной |
| 13 | - | Запасной |
| 14 | - | Не используется |
| 15 | 10 | Дверные зеркала |
| 16 | 20 | Обогрев заднего стекла |
| 17 | 20 | Обогрев заднего стекла |
| 18 | 10 | Блок управления E-SUS |
| 19 | - | Не используется |
| 20 | 15 | Передняя розетка |
| 21 | 10 | Переключатель дистанционного управления дверным зеркалом, унифицированный счетчик и усилитель кондиционера, многофункциональный переключатель, блок управления полным освещением, блок управления AV, блок управления монитором кругового обзора, блок адаптера телефона, тюнер спутникового радио |
| 22 | 15 или 20 | Розетка питания консоли, задняя розетка питания |
| 23 | 15 | Двигатель вентилятора |
| 24 | 15 | Двигатель вентилятора |
| 25 | - | Запасной |
| 26 | - | Запасной |
| R1 | Реле зажигания | |
| R2 | Реле обогрева заднего стекла | |
| R3 | Дополнительное реле | |
| R4 | Реле вентилятора |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке
Расположение блока предохранителей

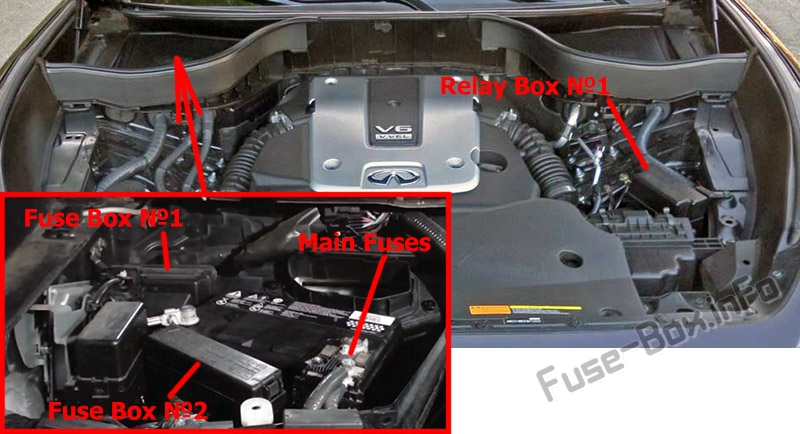

Два блока предохранителей расположены рядом с аккумулятором под крышкой со стороны пассажира. Для доступа к некоторым элементам необходимо снять некоторые части корпуса возле аккумулятора. Основные предохранители (блок плавких вставок) расположены на положительной клемме аккумуляторной батареи.

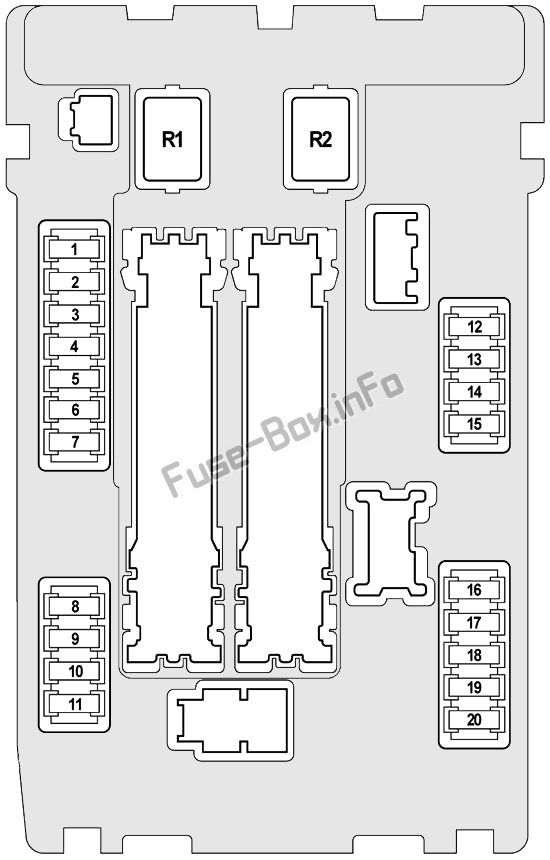

Схема блока предохранителей №1 (IPDM E/R)
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 1 | 15 | Реле топливного насоса, модуль управления топливным насосом, датчик уровня топлива, топливный насос, модуль управления двигателем (ECM) |
| 2 | 10 | Реле вентилятора охлаждения №2 |
| 3 | 10 | Модуль управления коробкой передач (TCM), переключатель режима движения по снегу |
| 4 | 10 | Топливные форсунки, модуль управления двигателем (ECM), модуль управления кузовом (BCM), блок управления полным освещением |
| 5 | 10 | Интегрированный блок датчика ICC, привод педали акселератора, привод ABS и электрический блок (блок управления), датчик угла поворота рулевого колеса, датчик угловой скорости 1 стороны G, блок управления полным приводом, блок управления усилителем рулевого управления, блок управления RAS, предупреждающий звуковой сигнал ICC, управление усилителем тормозов Ед. изм |
| 6 | 15 | Подогреваемый кислородный датчик №2 (ряд 2/ряд 1), датчик соотношения воздух-топливо (A/F) №1 (ряд 1/ряд 2) |
| 7 | 10 | Комбинированный переключатель |
| 8 | 10 | Реле блокировки рулевого управления |
| 9 | 10 | Реле кондиционера, компрессор |
| 10 | 15 | Модуль управления двигателем (ECM), реле ECM, конденсатор, электромагнитный клапан управления синхронизацией впускного клапана, электромагнитный клапан управления синхронизацией выпускного клапана, клапан управления вентиляцией адсорбера EVAP, катушки зажигания, электромагнитный клапан управления объемом продувки адсорбера EVAP, датчики массового расхода воздуха, управление VVEL Модуль |
| 11 | 15 | Реле двигателя управления дроссельной заслонкой, модуль управления двигателем (ECM) |
| 12 | 10 | Задний фонарь |
| 13 | 10 | Задний комбинированный фонарь, лампа номерного знака, лампа перчаточного ящика, блок управления полным освещением, передняя розетка питания, селектор переключения передач ATT, блок управления AV |
| 14 | 10 | Левая фара (дальний свет) |
| 15 | 10 | Правая фара (дальний свет) |
| 16 | 15 | Левая фара (ближний свет) |
| 17 | 15 | Правая фара (ближний свет) |
| 18 | 10 или 15 | Реле передних противотуманных фар |
| 19 | - | Не используется |
| 20 | 30 | Реле переднего стеклоочистителя |
| R1 | Не используется | |
| R2 | Реле управления стартером |

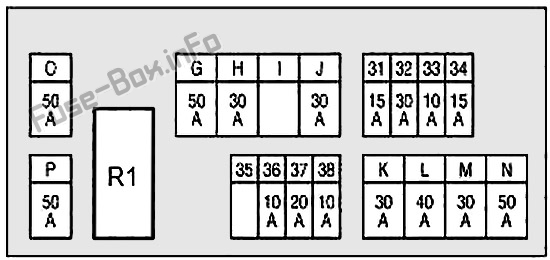

Схема блока предохранителей №2
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 31 | 15 | Реле звукового сигнала №1, Генератор |
| 32 | 30 | Дополнительный разъем |
| 33 | 10 | Блок управления полным приводом, блок управления усилителем тормозов |
| 34 | 15 | Блок переднего дисплея, блок управления AV, блок управления монитором кругового обзора, низкочастотный динамик, спутниковый радиотюнер, блок телефонного адаптера |
| 35 | 15 | Блок управления задней дверью |
| 36 | 10 | Модуль управления коробкой передач (TCM) |
| 37 | 20 | Реле двигателя РАН |
| 38 | 10 | Эстафета звукового сигнала №2 |
| G | 50 | Реле двигателя исполнительного механизма ВВЭЛ |
| H | 30 | Блок предохранителей J/B, IPDM E/R |
| I | - | Не используется |
| J | 30 | Блок управления ремнями безопасности перед столкновением (со стороны водителя) |
| K | 30 | Блок управления ремнями безопасности перед столкновением (со стороны пассажира) |
| L | 40 | Блок управления кузовным оборудованием (BCM), автоматический позиционер привода, блок управления сиденьем водителя, переключатель поясничной опоры, блок боковой поддержки, переключатель сиденья с электроприводом |
| M | 30 | Привод ABS и электронный блок |
| N | 50 | Привод ABS и электронный блок |
| O | 50 | Реле вентилятора системы охлаждения №1 |
| P | 50 | Блок реле №1 (Предохранители: Q, 61, 62, 63) |
| R1 | Эстафета звукового сигнала №1 |

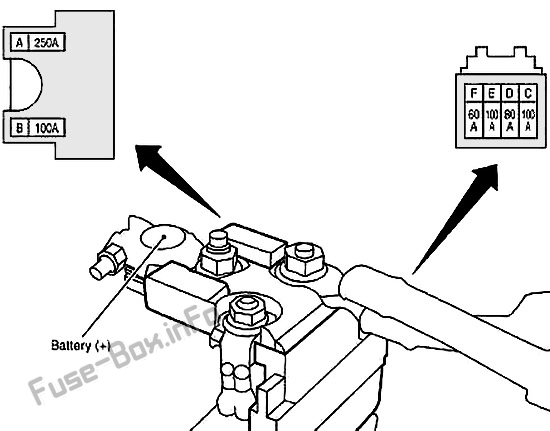

Блок плавких вставок
| № | Ампер Рейтинг | Описание |
|---|---|---|
| A | 250 | Стартер, Генератор, Предохранители: C, D, E |
| B | 100 | Предохранители: O (реле вентилятора охлаждения 1), S (реле вентилятора охлаждения 2) |
| C | 100 | Блок предохранителей и плавких вставок |
| D | 80 | Блок предохранителей IP (предохранители: 5, 6, 7, 8, 9, 10, 11), к дополнительному источнику питания, к источнику питания зажигания |
| E | 100 | IPDM E/R (предохранители: 10, 11), к источнику питания зажигания |
| F | 60 | IPDM E/R (предохранитель: 18 (реле передних противотуманных фар); реле дальнего света фар, реле ближнего света фар, реле задних фонарей), к источнику питания зажигания |

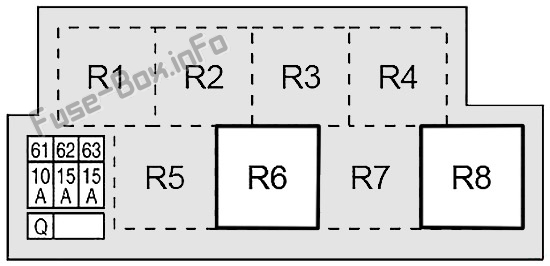

Релейный блок №1
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 61 | 15 | Привод педали акселератора |
| 62 | 15 | Реле сиденья с климат-контролем |
| 63 | 10 | Реле сиденья с климат-контролем, реле обогрева сиденья |
| Q | 30 | Блок управления автоматической задней дверью |
| R1 | Не используется | |
| R2 | Не используется | |
| R3 | Не используется | |
| R4 | Не используется | |
| R5 | Не используется | |
| R6 | Эстафета звукового сигнала №2 | |
| R7 | Не используется | |
| R8 | Реле удержания тормоза ICC |

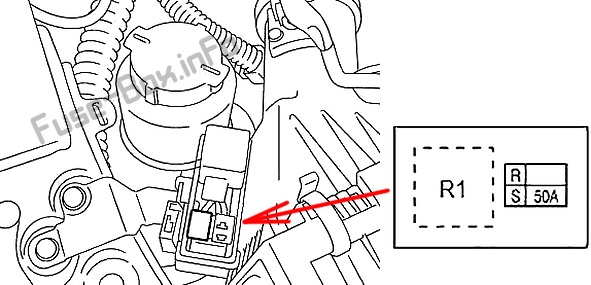

Релейный блок №2 (при наличии)
| № | Ампер Рейтинг | Описание |
|---|---|---|
| R | - | Не используется |
| S | 50 | Реле вентилятора охлаждения 2 |
| R1 | Реле вентилятора охлаждения 2 |
