Предохранители и реле Infiniti G20 (P11, 1998-2002)
Схемы относятся к указанным годам и вариантам Infiniti G20 (P11, 1998-2002). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Infiniti.
Расположение предохранителей Infiniti G20 1998-2002 гг.
Предохранитель прикуривателя (розетки) в Infiniti G20 Это предохранитель №13 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

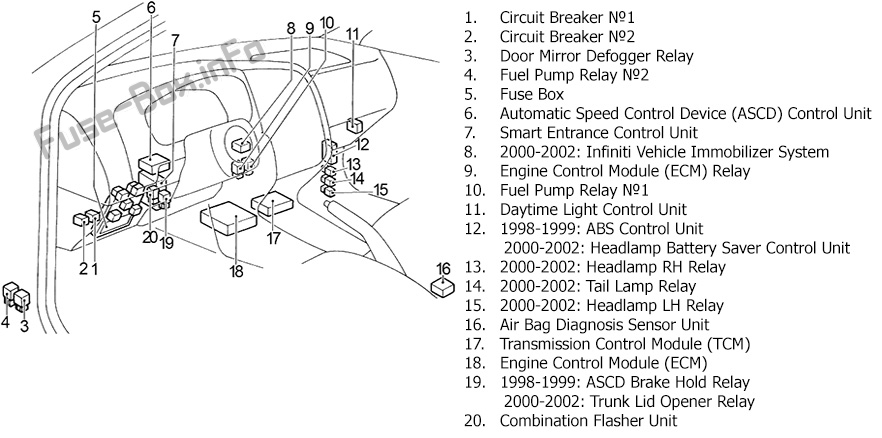

Расположение блока предохранителей

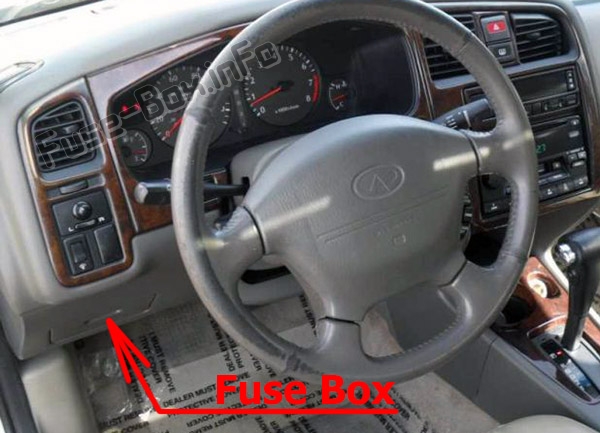

Блок предохранителей находится за крышкой слева от рулевого колеса.

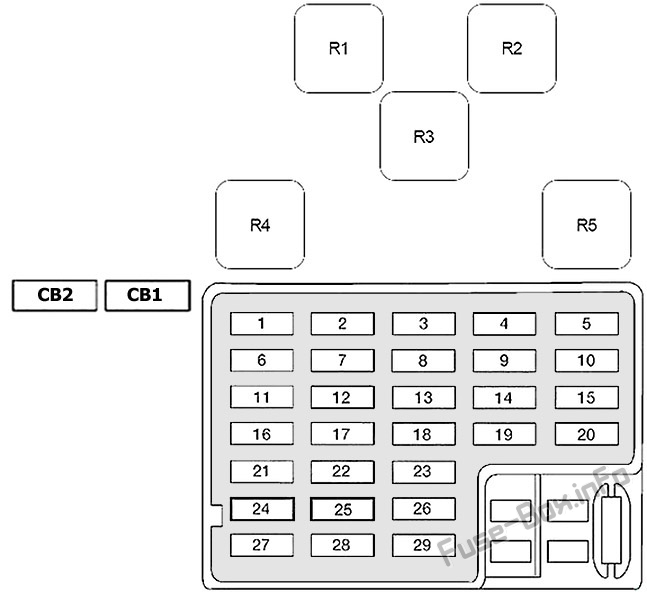

Схема блока предохранителей
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 1 | 15 | Двигатель вентилятора |
| 2 | 15 | Двигатель вентилятора |
| 3 | 7.5 | ABS |
| 4 | 7.5 | Система иммобилайзера автомобиля Infiniti |
| 5 | 7.5 | Комбинированный счетчик, индикатор безопасности, система иммобилайзера автомобиля Infiniti |
| 6 | 10 | Кондиционер |
| 7 | 10 | Соленоид вентиляционного клапана адсорбера, перепускной клапан вакуумного отсечного клапана |
| 8 | 10 | Блок управления Smart Entrance (дверной замок, выключатель передней двери, внутреннее освещение), блок управления энергосбережением фар, звуковой сигнал, реле обогрева заднего стекла, реле обогрева зеркал заднего вида, реле стеклоподъемников (стеклоподъемники, люк в крыше), устройство автоматического контроля скорости ( ASCD) Выключатель сцепления (механическая коробка передач), Выключатель тормоза ASCD, Блок управления ASCD, Система иммобилайзера автомобиля Infiniti |
| 9 | 10 | Реле обогрева зеркала заднего вида, переключатель дистанционного управления зеркала заднего вида |
| 10 | 7.5 | Аудиосистема, силовая антенна, интеллектуальный блок управления входом |
| 11 | 10 | Комбинация приборов, генератор, фонарь заднего хода (переключатель фонаря заднего хода (механическая коробка передач), переключатель положения парковки/нейтрали (автоматическая коробка передач)) |
| 12 | 7.5 | Выключатель аварийной сигнализации, комбинированный мигающий модуль |
| 13 | 15 | Зажигалка |
| 14 | 15 | Выключатель стоп-сигналов, стоп-сигналы, блок управления устройством автоматического контроля скорости (ASCD) |
| 15 | 15 | Реле открывания крышки багажника |
| 16 | 10 | Блок управления энергосбережением фар, реле парковочного/нейтрального положения, переключатель парковочного/нейтрального положения, вентилятор системы охлаждения, реле предупреждения о краже |
| 17 | 15 | Реле топливного насоса |
| 18 | 10 | Датчики кислорода с подогревом |
| 19 | 20 | Электродвигатель переднего стеклоочистителя, электродвигатель переднего омывателя, переключатель переднего стеклоочистителя |
| 20 | 10 | Аварийный выключатель, комбинированный сигнальный блок, многофункциональное реле дистанционного управления |
| 21 | 10 | Модуль управления коробкой передач (TCM) |
| 22 | 10 | Блок датчиков диагностики подушек безопасности |
| 23 | - | Не используется |
| 24 | 10 | Блок управления Smart Entrance (дверной замок, переключатель передней двери, внутреннее освещение), блок управления энергосбережением фары, лампы косметического зеркала, лампа багажника, переключатель с ключом, предупреждающий звуковой сигнал, аудиосистема, антенна с электроприводом, реле стеклоподъемника (стеклоподъемник, люк на крыше) , Передатчик Homelink |
| 25 | 10 | Топливные форсунки |
| 26 | 10 | Система запуска, блок управления дневным светом |
| 27 | - | Не используется |
| 28 | 10 | Сиденье с подогревом |
| 29 | - | Не используется |
| CB1 | Реле стеклоподъемника, дверной замок, внутреннее освещение, люк в крыше | |
| CB2 | Сиденье с электроприводом | |
| Реле | ||
| R1 | Мультипульт дистанционного управления | |
| R2 | Стеклоподъемник | |
| R3 | воздуходувка | |
| R4 | Зажигание | |
| R5 | Аксессуар |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

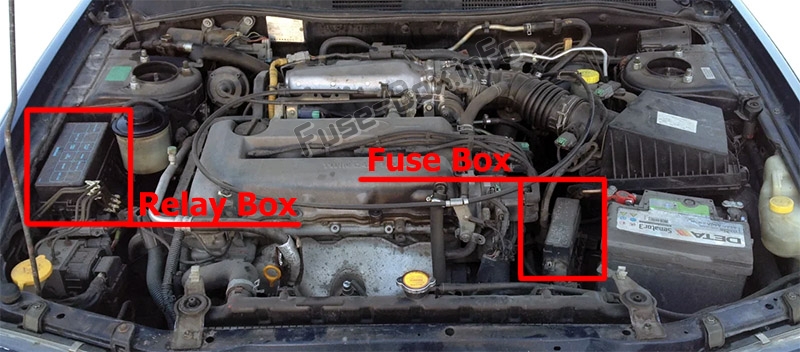

Расположение блока предохранителей

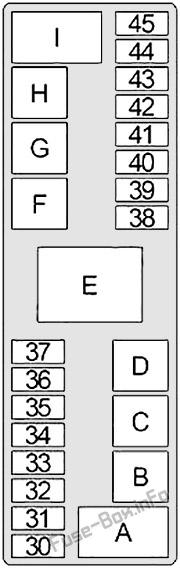

Схема блока предохранителей
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 30 | - | Не используется |
| 31 | - | Не используется |
| 32 | 15 | 1998–1999: левая фара, блок управления дневным светом, реле контрольной лампы угона; 2000–2002: Реле левой фары (левая фара, индикатор дальнего света, блок управления энергосбережением фары, реле контрольной лампы угона) |
| 33 | 15 | 1998–1999: Правая фара, блок управления дневным светом, реле передних противотуманных фар, реле сигнальной лампы угона; 2000–2002: Реле правой фары (правая фара, реле передних противотуманных фар, блок управления энергосбережением фар, реле контрольной лампы угона) |
| 34 | 10 | 1998–1999: Боковые габаритные огни, номерные огни, комбинированные фонари, освещение: (комбинированный прибор, автоматический усилитель кондиционера, блок управления, аудиосистема, устройство A/T, выключатель аварийной сигнализации, главный выключатель электрического стеклоподъемника, переключатель обогревателя заднего стекла, Пепельница, главный выключатель устройства автоматического регулирования скорости (ASCD); 2000–2002: Реле задних фонарей (боковые габаритные огни, номерные огни, комбинированные фонари, выключатель освещения, лампа перчаточного ящика, переключатель управления освещением, блок управления энергосбережением фары, переключатель пряжки ремня безопасности, предупреждающий звуковой сигнал, освещение: (комбинированный прибор, A /C Автоусилитель, Нажимной блок управления, Аудиосистема, Автоматическая коробка передач, Аварийный выключатель, Главный выключатель электрического стеклоподъемника, Выключатель обогревателя заднего стекла, Пепельница)) |
| 35 | 15 | Катушки зажигания, датчик массового расхода воздуха, датчик положения распредвала |
| 36 | 10 | 1998–1999: Реле низкого уровня звукового сигнала, переключатель звукового сигнала, рулевой переключатель устройства автоматического регулирования скорости (ASCD); 2000–2002: Реле звукового сигнала (низкий), переключатель звукового сигнала, устройство автоматического регулирования скорости (ASCD), переключатель рулевого управления. |
| 37 | 7.5 | Генератор |
| 38 | 15 | Усилитель динамиков BOSE |
| 39 | 20 | Реле обогревателя заднего стекла, индикатор обогревателя заднего стекла |
| 40 | 20 | Реле обогревателя заднего стекла |
| 41 | 10 | 1998–1999: Реле высокого уровня звукового сигнала, переключатель звукового сигнала, рулевой переключатель устройства автоматического регулирования скорости (ASCD); 2000–2002: эстафета звукового сигнала (высокая) |
| 42 | 15 | Реле топливного насоса |
| 43 | 15 | Реле передних противотуманных фар |
| 44 | - | Не используется |
| 45 | - | Не используется |
| A | 80 | Вспомогательное реле (предохранители: 9, 13, 19), реле зажигания (предохранители: 3, 7, 8, 11, 12, 18, 28), реле вентилятора (предохранители: 1, 2), предохранители: 4, 5, 14, 15, 20, 24 |
| B | 40 | Охлаждающий вентилятор |
| C | 30 или 40 | 1998–2001, 2002 A/T (40A): Вентилятор охлаждения; 2002 M/T (30A): Вентилятор охлаждения |
| D | 30 | Автоматический выключатель №1 (реле стеклоподъемников, люк, блок управления Smart Entrance (дверной замок, выключатель передней двери, внутреннее освещение)), автоматический выключатель №2 (сиденье с электроприводом) |
| E | 100 | Генератор, Предохранители: A, B, C, D, F, G, H, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43 |
| F | 40 | ABS |
| G | 40 | Выключатель зажигания |
| H | 40 | ABS |
| I | - | Не используется |

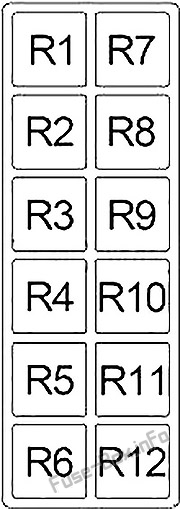

Релейная коробка
| № | Реле |
|---|---|
| R1 | 1998–1999: Предупреждение о краже; 200-2002: Не используется |
| R2 | Вентилятор охлаждения №2 |
| R3 | 1998-1999: мотор АБС; 2000–2002: Сигнальная лампа угона |
| R4 | 1998–1999: Электромагнитный клапан ABS; 2000–2002: Обогрев заднего стекла. |
| R5 | Механическая коробка передач: блокировка сцепления; Автоматическая коробка передач: Парковочное/нейтральное положение |
| R6 | Кондиционер |
| R7 | Вентилятор охлаждения №1 |
| R8 | 1998–1999: Валторна (низкая); 2000-2002: не используется |
| R9 | 1998–1999: сигнальная лампа угона; 2000-2002: передняя противотуманная фара |
| R10 | 1998–1999: Рог (высокий); 2000–2002: Рог (низкий/высокий) |
| R11 | Вентилятор охлаждения №3 |
| R12 | 1998–1999: передняя противотуманная фара; 2000-2002: не используется |
