Предохранители и реле Infiniti G35 (V35, 2002-2007)
Схемы относятся к указанным годам и вариантам Infiniti G35 (V35, 2002-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Infiniti.
Расположение предохранителей Infiniti G35 2002-2007 гг.
Предохранители прикуривателя (розетка) в Infiniti G35 Это предохранители № 5 (розетка) и № 7 (прикуриватель) в блоке предохранителей в салоне.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

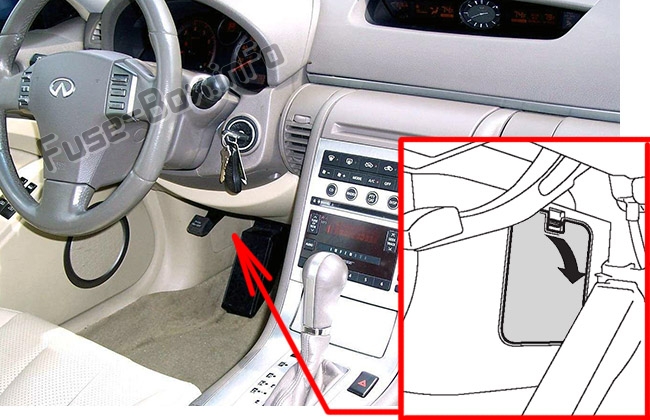

Расположение блока предохранителей
Блок предохранителей находится за крышкой под панелью приборов.

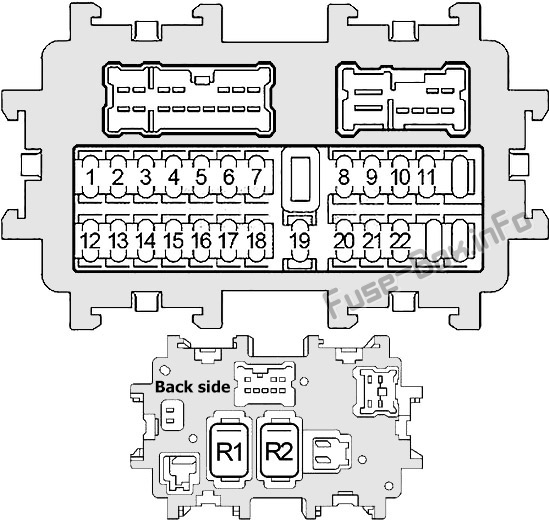

Схема блока предохранителей
| № | Ампер Рейтинг | Назначение |
|---|---|---|
| 1 | 10 | Топливные форсунки, модуль управления кузовным оборудованием (BCM): (стеклоподъемники, люк на крыше, система дистанционного доступа без ключа, интеллектуальная система ключей, противоугонная система Nissan (NATS), антенный усилитель, телефон, звуковой сигнал), модуль управления двигателем (ECM), комбинированный переключатель , Фара головного света, Система дневного света, Система автоматического освещения, Лампы указателей поворота и аварийной сигнализации, Лампа салона, Лампа карты, Лампы косметического зеркала, Лампа багажника, Подсветка замочной скважины зажигания, Подножки, Выключатель освещения багажника, Боковая дверь водителя/пассажира Переключатель, переключатель блокировки и разблокировки двери, переключатель цилиндра дверного ключа, блок управления автоматическим позиционером привода, система наклона и телескопирования |
| 2 | - | Не используется |
| 3 | - | Не используется |
| 4 | - | Не используется |
| 5 | 15 | Розетка |
| 6 | 10 | Аудиоблок, дисплей и автоматический усилитель кондиционера, тюнер спутникового радио, блок управления Navi, комбинированный счетчик, навигационный переключатель, блок дисплея, блок вверх и вниз (дисплей), блок адаптера TEL, блок управления кузовным оборудованием (BCM), блок интеллектуального ключа , система предупреждения о краже, переключатель дистанционного управления наружным зеркалом заднего вида, комбинированный переключатель, фара, система дневного освещения, система автоматического освещения, указатели поворота и аварийная сигнализация, блок управления автоматическим позиционером привода, система наклона и телескопирования |
| 7 | 15 | Зажигалка |
| 8 | 10 | Обогрев зеркала заднего вида |
| 9 | 10 | Блок управления сиденьем водителя, система дневного света |
| 10 | 15 | Двигатель вентилятора |
| 11 | 15 | Двигатель вентилятора |
| 12 | 10 | Компрессор кондиционера (ECV), дисплей и автоматический усилитель кондиционера, контроллер кондиционера и аудиосистемы, блок управления Navi, блок управления вверх и вниз (дисплей), блок адаптера TEL, модуль управления двигателем (ECM), блок интеллектуального ключа, Компас, устройство автоматического регулирования скорости (ASCD), выключатель тормоза, устройство автоматического регулирования скорости (ASCD), переключатель сцепления (M/T), реле обогревателя заднего стекла, реле обогрева сиденья, реле блокировки переключения передач |
| 13 | 10 | Датчик диагностики подушки безопасности, блок управления системой классификации пассажиров |
| 14 | 10 | Комбинированный счетчик, внутреннее зеркало с автоматическим затемнением |
| 15 | 15 | 2002-2004: датчики состава топливовоздушной смеси, кислородные датчики с подогревом; 2005-2007: не используется |
| 16 | - | Не используется |
| 17 | 15 | Седан (2002–2003 гг.): НЧ-динамик |
| 18 | 10 | 2002–2004 годы: не используется; 2005–2007: Блок управления кузовом (BCM): (электростеклоподъемник, дверной замок с электроприводом, люк на крыше, система предупреждения о краже, сиденье с электроприводом, телефон, система дистанционного доступа без ключа, интеллектуальная система управления ключами, устройство открывания крышки багажника, противоугонная система Nissan (NATS) Антенный усилитель, предупреждающий звуковой сигнал), комбинированный переключатель, фара, система дневного света, система автоматического освещения, указатели поворота и аварийная сигнализация, лампа салона, лампа карты, лампы косметического зеркала, лампа багажника, подсветка замочной скважины зажигания, подножки, багажник Выключатель освещения салона, переключатель двери со стороны водителя/пассажира, переключатель замка и блокировки двери, переключатель цилиндра дверного ключа, блок управления автоматическим позиционированием привода, блок управления сиденьем водителя, переключатель памяти сиденья, реле Power Walk-In, система наклона и телескопирования, блокировка переключения передач Реле |
| 19 | 10 | Комбинированный измеритель, дисплей и автоматический усилитель кондиционера, интеллектуальный зуммер предупреждения о ключе, внутреннее зеркало с автоматическим затемнением |
| 20 | 10 | Выключатель стоп-сигналов, блок управления VDC/TCS/ABS, интеллектуальный блок управления двигателем, блок управления двигателем (ECM), блок управления задним активным рулевым управлением (RAS) |
| 21 | 10 | Переключатель с ключом, блок управления кузовным оборудованием (BCM) |
| 22 | 10 | Седан (2004–2006 гг.): Модуль управления полным приводом (AWD) |
| R1 | Реле вентилятора | |
| R2 | Дополнительное реле |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

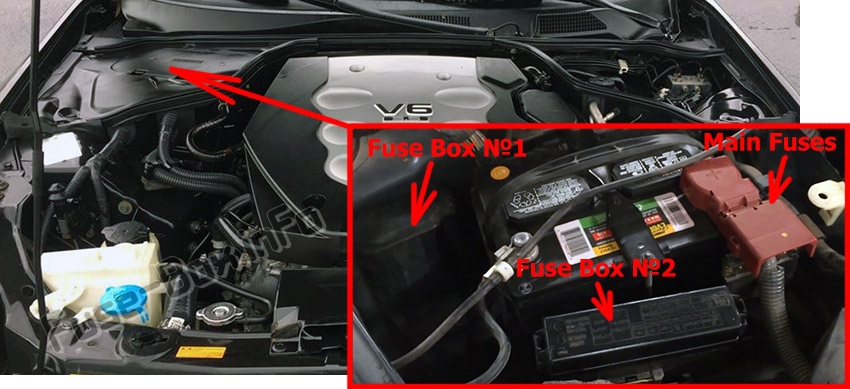

Расположение блока предохранителей
Два блока предохранителей и блок реле расположены рядом с аккумулятором под крышкой со стороны пассажира. Для доступа к некоторым элементам необходимо снять некоторые части корпуса возле аккумулятора. Основные предохранители расположены на плюсовой клемме аккумуляторной батареи.

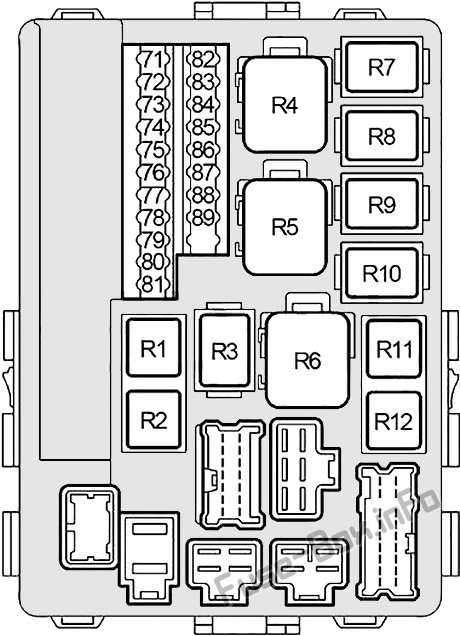

Схема блока предохранителей №1 (2002-2004 гг.)

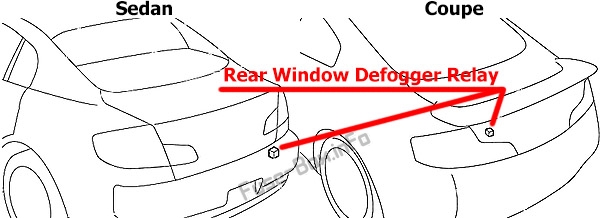

| № | Ампер Рейтинг | Назначение |
|---|---|---|
| 71 | 10 | Реле фонарей заднего хода (A/T), модуль управления коробкой передач (TCM (A/T)), переключатель фонарей заднего хода (M/T), блок управления Navi, система запуска |
| 72 | 15 | Реле передних противотуманных фар |
| 73 | 15 | Реле зажигания, ЦП IPDM |
| 74 | 20 | Реле переднего стеклоочистителя |
| 75 | 10 | Реле задних фонарей (передние/задние боковые габаритные огни, габаритные огни, задние фонари, лампы освещения номерного знака, комбинированный прибор, освещение: (навигационный переключатель, блок управления навигацией, дисплей и автоматический усилитель кондиционера, кондиционер и аудиоконтроллер, аудиоблок , выключатель микрофона VDC Off, автоматическая коробка передач, выключатель аварийной сигнализации, пепельница, гнездо прикуривателя, выключатель обогрева сиденья, переключатель управления аудиосистемой на рулевом колесе, переключатель рулевого управления ASCD, переключатель открывания крышки багажника, переключатель управления освещением, лампа верхнего вещевого ящика, лампа вещевого ящика) ), процессор IPDM |
| 76 | 15 | Реле двигателя управления дроссельной заслонкой |
| 77 | 20 | Реле обогревателя заднего стекла |
| 78 | 20 | Реле обогревателя заднего стекла |
| 79 | 10 | Реле кондиционера |
| 80 | 10 | Реле переднего стеклоочистителя, реле высокого уровня переднего стеклоочистителя, ЦП IPDM |
| 81 | 15 | Реле топливного насоса |
| 82 | 15 | Реле модуля управления двигателем (ECM) (катушки зажигания, конденсатор, электромагнитный клапан управления синхронизацией впускных клапанов, электромагнитный замедлитель регулировки фаз газораспределения выпускных клапанов, датчик массового расхода воздуха, датчик положения коленчатого вала, датчик положения распределительного вала, электромагнитный клапан управления объемом продувки адсорбера EVAP, адсорбер EVAP Клапан управления вентиляцией, датчик положения управления синхронизацией выпускного клапана) |
| 83 | 15 | Правая фара (ближний свет) |
| 84 | 15 | Левая фара (ближний свет) |
| 85 | 10 | Левая фара (дальний свет) |
| 86 | 10 | Правая фара (дальний свет) |
| 87 | 10 | Насос переднего омывателя, комбинированный переключатель |
| 88 | 10 | Блок управления VDC/TCS/ABS, система дневного света |
| 89 | 10 | Разъем канала передачи данных, переключатель блокировки сцепления, реле стартера |
| Реле | ||
| R1 | Топливный насос | |
| R2 | A/C | |
| R3 | Зажигание | |
| R4 | Вентилятор охлаждения №3 | |
| R5 | Вентилятор охлаждения №2 | |
| R6 | Вентилятор охлаждения №1 | |
| R7 | Фара (ближний свет) | |
| R8 | Фара (дальний свет) | |
| R9 | Передняя противотуманная фара | |
| R10 | Стартер | |
| R11 | Двигатель управления дроссельной заслонкой | |
| R12 | Модуль управления двигателем (ECM) |

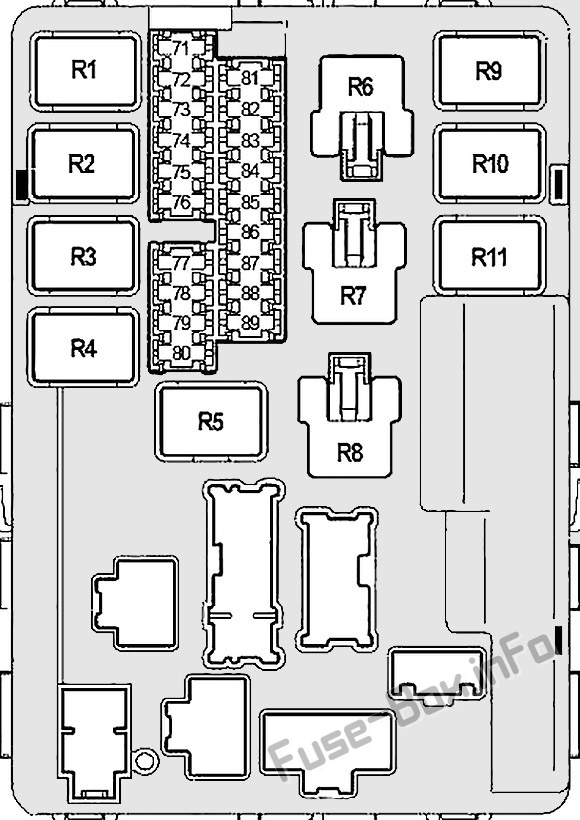

Схема блока предохранителей №1 (2005-2007 гг.)
| № | Ампер Рейтинг | Назначение |
|---|---|---|
| 71 | 10 | Реле задних фонарей (передние/задние боковые габаритные огни, габаритные огни, задние фонари, лампы номерного знака, комбинированный прибор, ЦП IPDM, освещение (переключатель Navi, блок управления Navi, дисплей и автоматический усилитель кондиционера, A/C и аудиоконтроллер, Аудиоблок, Микрофон, Выключатель VDC, Автоматическая коробка передач, Аварийный выключатель, Пепельница, Розетка прикуривателя, Выключатель обогрева сиденья, Выключатель управления аудиосистемой на рулевом колесе, Выключатель рулевого управления ASCD, Выключатель открывания крышки багажника, Выключатель управления освещением, Лампа верхнего перчаточного ящика, Перчаточный ящик Фонарь)) |
| 72 | 10 | Правая фара (дальний свет) |
| 73 | 20 или 30 | Реле переднего стеклоочистителя (20А); Купе (2007 г.) (30A): реле переднего стеклоочистителя |
| 74 | 10 | Левая фара (дальний свет) |
| 75 | 20 | Реле обогревателя заднего стекла |
| 76 | 15 | Правая фара (ближний свет) |
| 77 | 15 | Реле модуля управления двигателем (ECM) (катушки зажигания, конденсатор, электромагнитный клапан управления синхронизацией впускных клапанов, электромагнитный замедлитель регулировки фаз газораспределения выпускных клапанов, датчик массового расхода воздуха, датчик положения коленчатого вала, датчик положения распределительного вала, электромагнитный клапан управления объемом продувки адсорбера EVAP, адсорбер EVAP Клапан управления вентиляцией, датчик положения фаз газораспределения выпускных клапанов), антенный усилитель Nissan Anti Theft System (NATS) |
| 78 | 15 | Реле зажигания, ЦП IPDM |
| 79 | 10 | Реле кондиционера |
| 80 | 20 | Реле обогревателя заднего стекла |
| 81 | 15 | Реле топливного насоса |
| 82 | 10 | Блок управления VDC/TCS/ABS, блок управления задним активным рулевым управлением (RAS) |
| 83 | 10 | Реле фонарей заднего хода (A/T), модуль управления коробкой передач (TCM (A/T)), переключатель фонарей заднего хода (M/T), блок управления Navi |
| 84 | 10 | Насос переднего омывателя, комбинированный переключатель |
| 85 | 15 | Датчики состава топливовоздушной смеси, датчики кислорода с подогревом |
| 86 | 15 | Левая фара (ближний свет) |
| 87 | 15 | Реле двигателя управления дроссельной заслонкой |
| 88 | 15 | Реле передних противотуманных фар |
| 89 | 10 | Разъем канала передачи данных, переключатель блокировки сцепления, реле стартера |
| Реле | ||
| R1 | Модуль управления двигателем (ECM) | |
| R2 | Фара (дальний свет) | |
| R3 | Фара (ближний свет) | |
| R4 | Стартер | |
| R5 | Зажигание | |
| R6 | Вентилятор охлаждения №3 | |
| R7 | Вентилятор охлаждения №1 | |
| R8 | Вентилятор охлаждения №2 | |
| R9 | Двигатель управления дроссельной заслонкой | |
| R10 | Топливный насос | |
| R11 | Передняя противотуманная фара |

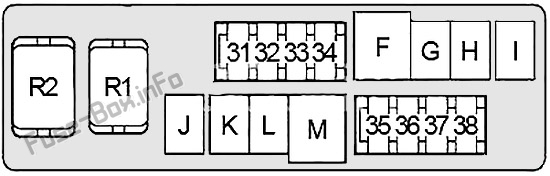

Схема блока предохранителей №2 (2002-2007 гг.)

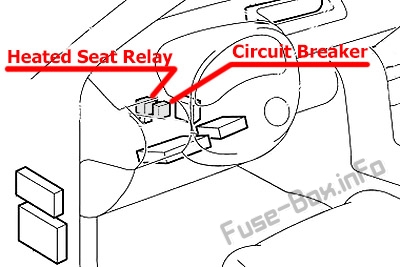

| № | Ампер Рейтинг | Назначение |
|---|---|---|
| 31 | 20 | Купе (2006–2007 гг.): Реле электродвигателя заднего активного рулевого управления (RAS), блок управления задним активным рулевым управлением (RAS) |
| 32 | 10 | 2002–2004 годы: не используется; 2005-2007: Модуль управления коробкой передач (TCM) |
| 33 | 15 | 2002–2004 годы: не используется; 2005-2007: Интеллектуальный ключевой блок, переключатель с ключом и ручкой зажигания, блок управления кузовным оборудованием (BCM), блок блокировки рулевого управления. |
| 34 | 15 | Модуль управления двигателем (ECM), разъем канала передачи данных |
| 35 | 15 | Реле звукового сигнала |
| 36 | 10 | Генератор |
| 37 | 15 | Аудиоблок, усилитель BOSE, тюнер спутникового радио, блок управления Navi, блок дисплея, блок адаптера TEL |
| 38 | 10 | Реле обогрева сиденья |
| F | 50 | Модуль управления кузовным оборудованием (BCM): (электрический стеклоподъемник, дверной замок с электроприводом, люк на крыше, сиденье с электроприводом, система предупреждения о краже, блок управления автоматическим позиционированием привода, телефон, звуковой сигнал, система дистанционного доступа без ключа, интеллектуальная система ключей, устройство открывания крышки багажника, Nissan Anti Антенный усилитель противоугонной системы (NATS), комбинированный переключатель, фара, система дневного освещения, система автоматического освещения, указатели поворота и аварийная сигнализация, лампа салона, лампа карты, лампы косметического зеркала, лампа багажника, подсветка замочной скважины зажигания, подножки , Выключатель освещения багажника, Выключатель двери со стороны водителя/пассажира, Дверной замок и выключатель Umlock, Выключатель цилиндра дверного ключа, Система наклона и выдвижения |
| G | - | Не используется |
| H | 40 | Реле вентилятора системы охлаждения №1, Реле вентилятора системы охлаждения №3 |
| I | 40 | Реле вентилятора системы охлаждения №1, Реле вентилятора системы охлаждения №3 |
| J | 50 | Реле двигателя VDC/TCS/ABS |
| K | 30 | Реле электромагнитного клапана VDC/TCS/ABS |
| L | - | Не используется |
| M | 40 | Замок зажигания, реле стартера |
| R1 | Реле фонаря заднего хода | |
| R2 | Реле звукового сигнала |

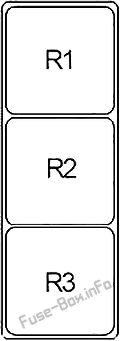

Релейная коробка
| № | Реле |
|---|---|
| R1 | Дневной свет №1 |
| R2 | Разблокировка со стороны пассажира |
| R3 | Дневной свет №2 |

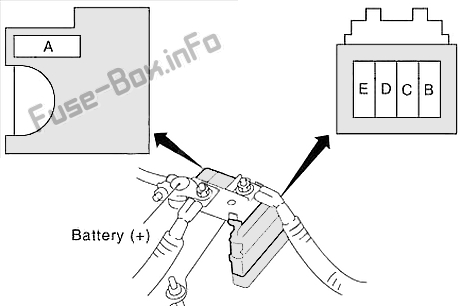

Блок плавких вставок (главные предохранители)
| № | Ампер Рейтинг | Назначение |
|---|---|---|
| A | 120 | Предохранители: В, С |
| B | 100 | Предохранители: 31, 32, 33, 34, 35, 36, 37, 38, F, H, I, J, K, M |
| C | 80 | 2002-2004: Реле дальнего света фар (предохранители: 85, 86), реле ближнего света фар (предохранители: 83, 84), предохранители: 72, 74, 75, 76, 77, 79; 2005-2007: Реле дальнего света фар (предохранители: 72, 74), реле ближнего света фар (предохранители: 76, 86), предохранители: 71, 73, 75, 87, 88 |
| D | 60 | Дополнительное реле (предохранители: 5, 6, 7), реле вентилятора (предохранители: 10, 11), предохранители: 18, 19, 20, 21, 22 |
| E | 80 | Реле зажигания (Предохранители: 71, 80, 81, 87, 88, 89), Предохранители: 73, 78, 82 |
