Расположение предохранителей Infiniti G25, G35, G37 и Q40 2006-2015 гг.
Предохранители прикуривателя (розетка) в Infiniti G-серии Это предохранители №18 и №20 в блоке предохранителей в салоне.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

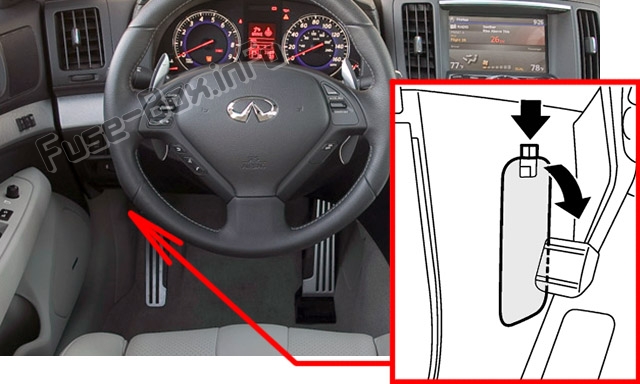

Расположение блока предохранителей
Блок предохранителей находится за крышкой под панелью приборов.

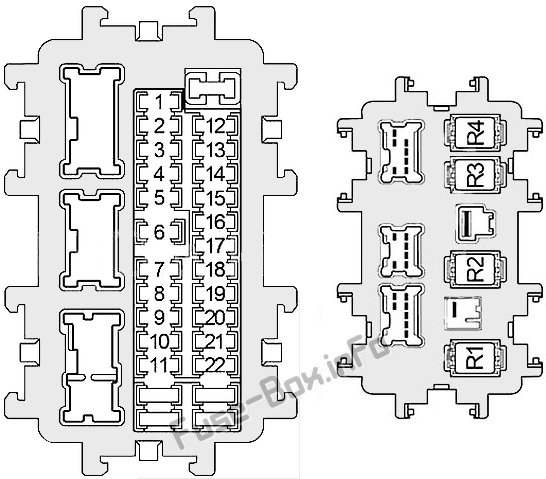

Схема блока предохранителей
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 1 | 10 | Блок управления ремнями безопасности перед столкновением |
| 2 | 10 | Блок датчиков диагностики подушек безопасности, блок управления системой классификации пассажиров |
| 3 | 10 | Электродвигатель регулировки направления фары правый/левый, блок управления камерой, реле блокировки переключения передач, переключатель тормоза устройства автоматического управления скоростью (ASCD), переключатель тормоза интеллектуального круиз-контроля (ICC), блок управления адаптивной системой переднего освещения (AFS), переключатель AFS, разъем канала передачи данных , Унифицированный счетчик и усилитель кондиционера, Реле обогрева сиденья, Блок управления AV, Блок адаптера телефона, Компрессор, Автоматическое затемнение внутреннего зеркала заднего вида, Активное рулевое управление 4 колесами (4WAS) Передний блок управления, Блок управления гидролокатором, Ионизатор, Выхлопные газы / Датчик наружного запаха, реле сиденья с климат-контролем |
| 4 | 10 | Комбинация приборов, реле фонарей заднего хода (автоматическая коробка передач), переключатель фонарей заднего хода (механическая коробка передач) |
| 5 | 15 | Усилитель BOSE |
| 6 | 10 | Гнездо для ключа, интеллектуальный зуммер предупреждения о ключе, разъем канала передачи данных, усилитель кондиционера Unified Meter, часы, внутреннее зеркало с автоматическим затемнением, датчик света и дождя, зуммер предупреждения на крыше |
| 7 | 10 | Выключатель стоп-сигналов, блок управления кузовным оборудованием (BCM), реле удержания тормоза интеллектуального круиз-контроля |
| 8 | 15 | Усилитель BOSE |
| 9 | 10 | Гнездо для ключа, кнопочный переключатель зажигания, переключатель блокировки сцепления (механическая коробка передач) |
| 10 | 10 | Блок управления кузовным оборудованием (BCM), переключатель памяти сиденья, блок управления автоматическим позиционером привода, управление сиденьем водителя, |
| 11 | 10 | Комбинированный счетчик, усилитель кондиционера Unified Meter, блок управления полным приводом |
| 12 | - | Не используется |
| 13 | 10 | Зеркало с подогревом |
| 14 | 20 | Обогрев заднего стекла; Кабриолет: выдвижной блок управления с жесткой крышей |
| 15 | 20 | Обогрев заднего стекла; Кабриолет: выдвижной блок управления с жесткой крышей |
| 16 | - | Не используется |
| 17 | - | Не используется |
| 18 | 15 | 2006-2011: Прикуриватель |
| 19 | 10 | Комбинированный счетчик, унифицированный счетчик и усилитель кондиционера, блок дисплея, многофункциональный переключатель, блок управления AV, модуль управления кузовом (BCM), блок телефонного адаптера, блок управления камерой, переключатель дистанционного управления дверным зеркалом, тюнер спутникового радио, CD-чейнджер, управление эхолотом Устройство, переключатель отмены сонара |
| 20 | 15 или 20 | 2006–2009 (15A): розетка питания консоли; 2010–2013 (20A): прикуриватель, разъем питания консоли. |
| 21 | 15 | Двигатель вентилятора |
| 22 | 15 | Двигатель вентилятора |
| Реле | ||
| R1 | Зажигание | |
| R2 | Обогрев заднего стекла | |
| R3 | Аксессуар | |
| R4 | Передний вентилятор |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

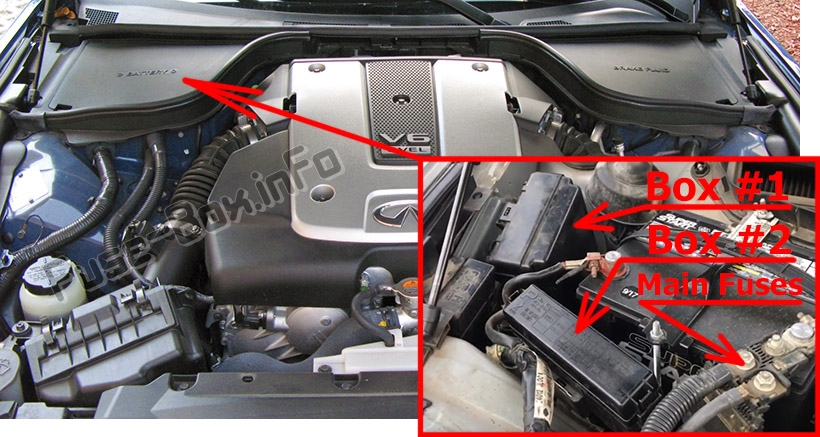

Расположение блока предохранителей
Блоки предохранителей расположены рядом с аккумулятором под пластиковой крышкой. Для доступа к блоку 1 необходимо снять часть кожуха вокруг аккумулятора.

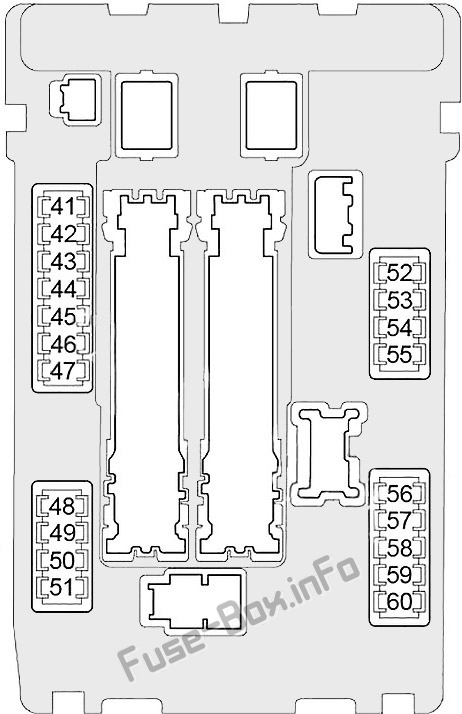

Схема блока предохранителей №1
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 41 | 15 | Реле топливного насоса |
| 42 | 10 | Реле вентилятора охлаждения |
| 43 | 10 | Модуль управления коробкой передач (TCM), переключатель режима движения по снегу, переключатель парковочного/нейтрального положения |
| 44 | 10 | Форсунки, модуль управления двигателем (ECM), модуль управления кузовным оборудованием (BCM) |
| 45 | 10 | ABS, интегрированный блок датчиков интеллектуального круиз-контроля (ICC), датчик угла поворота рулевого колеса, датчик скорости рыскания / боковой перегрузки, блок управления усилителем рулевого управления, блок управления полным приводом, главный блок управления активным рулевым управлением 4 колесами (4WAS) |
| 46 | 15 | Датчики состава топливовоздушной смеси, датчики кислорода с подогревом |
| 47 | 10 | Насос омывателя |
| 48 | 10 | 2006-2011: Реле блокировки руля; 2014-2015 (Q40): Реле кондиционера |
| 49 | 10 или 15 | 2006-2013 (10A): Реле кондиционера; 2014-2015 (Q40) (15A): Модуль управления двигателем (ECM), реле ECM (катушки зажигания, конденсатор, электромагнитный клапан управления синхронизацией впускных клапанов, модуль управления двигателем, датчик массового расхода воздуха, электромагнитный клапан управления объемом продувки адсорбера EVAP, EVAP клапан управления вентиляцией адсорбера), модуль управления событиями и подъемом регулируемого клапана (VVEL) |
| 50 | 15 | 2006-2013: Модуль управления двигателем (ECM), реле ECM (катушки зажигания, конденсатор, электромагнитный клапан управления синхронизацией впускных клапанов, магнитный ретардер управления синхронизацией выпускных клапанов, модуль управления двигателем, датчик массового расхода воздуха, электромагнитный клапан управления объемом продувки адсорбера EVAP, клапан управления вентиляцией адсорбера EVAP), модуль управления событиями и подъемом регулируемого клапана (VVEL); 2014-2015 (Q40): Реле двигателя управления дроссельной заслонкой |
| 51 | 15 | 2006-2013: Реле двигателя управления дроссельной заслонкой |
| 52 | 10 | 2006-2013: Передний комбинированный фонарь; 2014–2015 (Q40): Задний комбинированный фонарь, лампа освещения номерного знака, лампа карты, выключатель VDC, выключатель открывания крышки багажника, комбинированный переключатель (спиральный кабель), часы, многофункциональный переключатель, блок управления AV, лампа перчаточного ящика, A / T Переключатель передач, переключатель обогрева сиденья (со стороны водителя / пассажира), переключатель режима движения по снегу, переключатель дистанционного управления дверным зеркалом |
| 53 | 10 | 2006-2013: Задний комбинированный фонарь, лампа номерного знака, лампа карты, выключатель VDC, выключатель открывания крышки багажника, переключатель адаптивной системы переднего освещения (AFS), комбинированный переключатель (спиральный кабель), часы, многофункциональный переключатель, блок управления AV. , лампа перчаточного ящика, гнездо прикуривателя, переключатель АКПП, переключатель обогрева сидений (со стороны водителя/пассажира), переключатель режима снега, переключатель дистанционного управления дверными зеркалами, переключатель отмены сонара, переключатель открытия/закрытия крыши, переключатель сиденья с климат-контролем; 2014–2015 (Q40): левая фара (дальний свет) |
| 54 | 10 | 2006-2013: Левая фара (дальний свет); 2014–2015 (Q40): правая фара (дальний свет) |
| 55 | 10 | 2006-2013 (10A): Правая фара (дальний свет); 2014–2015 (Q40) (15A): левая фара (ближний свет) |
| 56 | 15 | 2006-2013: Левая фара (ближний свет); 2014–2015 (Q40): правая фара (ближний свет) |
| 57 | 15 | 2006-2013: Правая фара (ближний свет); 2014–2015 (Q40): Реле передних противотуманных фар |
| 58 | 15 | 2006-2013: Реле передних противотуманных фар |
| 59 | 10 | 2011-2013 (10A): Реле дневных ходовых огней; 2014-2015 (Q40) (30A): Реле переднего стеклоочистителя |
| 60 | 30 | 2006-2013: Реле переднего стеклоочистителя |

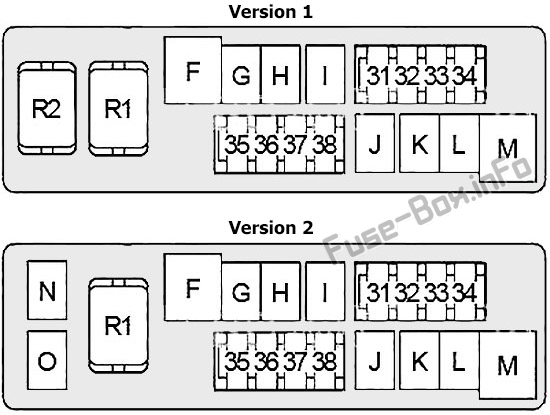

Схема блока предохранителей №2
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 31 | 15 | Эстафета звукового сигнала №1 |
| 32 | 10 | Генератор |
| 33 | 10 | Блок управления полным приводом |
| 34 | 15 | Аудио, блок управления AV, низкочастотный динамик, блок управления камерой, блок телефонного адаптера, спутниковый радиотюнер, CD-чейнджер |
| 35 | 15 | Реле обогрева сидений, реле сидений с климат-контролем (кабриолет) |
| 36 | 10 | Модуль управления коробкой передач (TCM) |
| 37 | 15 или 20 | 2006-2010 (20A): 4-колесное активное рулевое управление (4WAS), реле заднего двигателя; Кабриолет (15A): реле сиденья с климат-контролем |
| 38 | 10 | Эстафета звукового сигнала №2 |
| F | 50 | Реле вентилятора охлаждения |
| G | 30 | Блок управления ремнями безопасности перед столкновением |
| H | 30 | Реле зажигания (Предохранители: «2», «3», «4») |
| I | 40 или 50А | 2006-2010 (40A): передний блок управления с активным рулевым управлением 4 колесами (4WAS); Кабриолет (50 А): гидравлический блок |
| J | - | Не используется |
| K | 40 | Блок управления кузовным оборудованием (BCM), автоматический выключатель (блок управления автоматическим позиционером привода, сиденье с электроприводом) |
| L | 30 | ABS |
| M | 50 | ABS |
| N | 50 | Реле электродвигателя привода с переменным событием и подъемом клапана (VVEL) |
| O | 30 | Кабриолет: полка для посылок, блок управления выдвижным жестким верхом, блок управления закрытием багажника |
| Реле | ||
| R1 | Горн №1 | |
| R2 | Shift Lock |

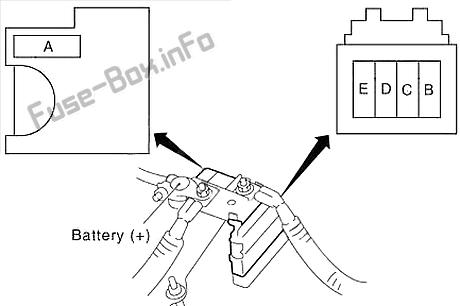

Блок плавких вставок
Основные предохранители расположены на плюсовой клемме аккумуляторной батареи.
| № | Ампер Рейтинг | Описание |
|---|---|---|
| A | 140 | Генератор, Предохранители: "В", "С" |
| B | 100 | Предохранители: «F», «H», «I», «K», «L», «M», «31», «32», «33», «34», «35», «36», «37», «38» |
| C | 80 | Реле зажигания (Предохранители: «41», «42», «43», «44», «45», «46», «47»), Предохранители: «48», «50», «51» |
| D | 60 | Реле дальнего света фар (предохранители: «54», «55»), реле ближнего света фар (предохранители: «56», «57»), реле задних фонарей (предохранители: «52», «53»), предохранители: «58» |
| E | 80 | Дополнительное реле (предохранители: «18», «19», «20»), реле обогревателя заднего стекла (предохранители: «13», «14», «15»), реле вентилятора (предохранители: «21», «22» ), Предохранители: «5», «6», «7», «9», «10», «11» |
