Предохранители и реле Infiniti i30 (A32, 1995-1999)
Схемы относятся к указанным годам и вариантам Infiniti i30 (A32, 1995-1999). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Infiniti.
Расположение предохранителей Infiniti i30 1995-1999 гг.
Предохранитель прикуривателя (розетки) в Infiniti i30 Это предохранитель №6 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

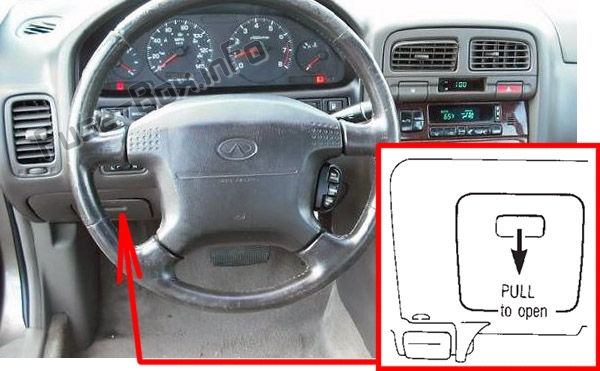

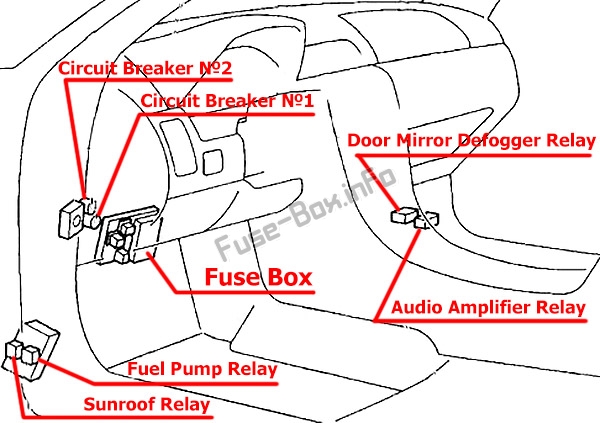

Расположение блока предохранителей
Блок предохранителей находится за крышкой слева от рулевого колеса.

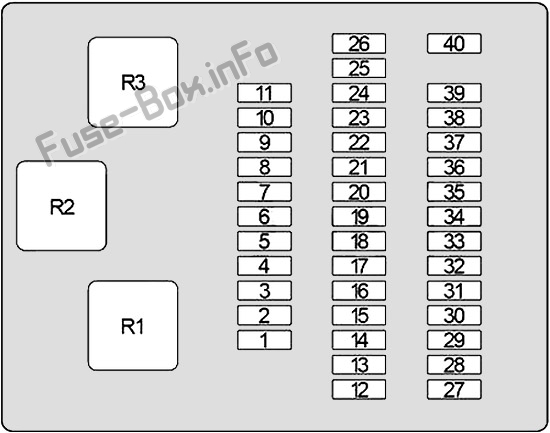

Схема блока предохранителей
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 1 | 10 | Блок датчиков диагностики подушек безопасности |
| 2 | 15 | Двигатель вентилятора |
| 3 | 15 | Двигатель вентилятора |
| 4 | 7.5 | Модуль управления коробкой передач (TCM), датчик закрытого положения дроссельной заслонки |
| 5 | 7.5 | Блок управления кузовным оборудованием (BCM) (внутренние лампы/освещение) |
| 6 | 15 | Зажигалка |
| 7 | 10 | Переключатель дистанционного управления зеркала заднего вида, реле обогревателя зеркала заднего вида |
| 8 | - | Не используется |
| 9 | - | Не используется |
| 10 | 15 | Выключатель стоп-сигналов, стоп-сигналы, блок управления устройством автоматического контроля скорости (ASCD) |
| 11 | 10 | Блок управления кузовным оборудованием (аварийная сигнализация), выключатель аварийной сигнализации, многофункциональное реле дистанционного управления, комбинированный блок мигалок |
| 12 | 7.5 | Блок управления кузовным оборудованием (BCM), лампы освещения салона, блок управления автоматическим освещением, блок управления дневным светом, реле обогревателя заднего стекла, главный выключатель устройства автоматического регулирования скорости (ASCD), реле удержания ASCD, выключатель тормоза ASCD, выключатель сцепления ASCD, блок управления ASCD , Переключатель парковочного/нейтрального положения, Infiniti Communicator (IVCS), электрические стеклоподъемники, система предупреждения о краже, предупреждающий звуковой сигнал, дверной замок с электроприводом |
| 13 | 10 | Комбинация приборов, блок управления дневным светом, генератор, фонари заднего хода (переключатель положения парковки/нейтрали (A/T), переключатель положения заднего хода (M/T)), внутреннее зеркало, АБС/TCS, модуль управления коробкой передач (TCM), Датчик скорости транспортного средства |
| 14 | 7.5 | Комбинированный указатель поворота, выключатель аварийной сигнализации, реле поворотного освещения, переключатель поворотного освещения |
| 15 | 10 | АБС/TCS |
| 16 | 7.5 | Реле кондиционера, электромагнитный клапан клапана холостого хода (IACV-FICD) |
| 17 | 10 | Реле парковочного/нейтрального положения, переключатель парковочного/нейтрального положения, иммобилайзер Nissan Anti Theft System (NATS), реле топливного насоса, вентилятор охлаждения, клапан регулировки объема рециркуляции отработавших газов, вакуумный отсечной клапан, перепускной клапан, клапан управления вентиляцией адсорбера EVAP |
| 18 | 7.5 | Переключатель управления освещением, внутреннее зеркало, лампа перчаточного ящика, освещение (автоматический усилитель кондиционера, комбинированный счетчик, переключатель громкой связи, блок управления дверью водителя, блок управления дверью пассажира, аудиосистема, устройство автоматической коробки передач, выключатель аварийной сигнализации, устройство автоматического контроля скорости (ASCD) ) Главный выключатель, выключатель обогревателя заднего стекла, часы, пепельница) |
| 19 | 7.5 | Блок управления кузовным оборудованием (BCM), блок управления автоматическим освещением, коммуникатор Infiniti (IVCS), система предупреждения о краже |
| 20 | 20 | Электродвигатель переднего стеклоочистителя, реле переднего стеклоочистителя, переключатель переднего стеклоочистителя, электродвигатель переднего омывателя, блок управления кузовным оборудованием (BCM) |
| 21 | 10 | Радио и проигрыватель компакт-дисков, часы, таймер питания антенны |
| 22 | 15 | Реле усилителя звука |
| 23 | - | Не используется |
| 24 | 10 | Телефон, трансивер |
| 25 | - | Не используется |
| 26 | 7.5 | Лампы освещения салона, лампа в багажнике, прожектор, подсветка отверстия для ключа зажигания, блок управления кузовным оборудованием (BCM) |
| 27 | - | Не используется |
| 28 | 7.5 | телефон |
| 29 | 10 | Сиденье с подогревом |
| 30 | - | Не используется |
| 31 | 15 | 1999: кислородные датчики с подогревом, датчики состава топливовоздушной смеси. |
| 32 | 15 | 1995–1998: Реле топливного насоса, модуль управления топливным насосом (FPCM) |
| 33 | 7.5 | Стартер, реле блокировки сцепления (M/T), реле парковочного/нейтрального положения (A/T), блок управления дневным светом |
| 34 | 15 или 20 | 1995–1998 (20A): кислородные датчики с подогревом, датчики состава топливовоздушной смеси; 1999 (15A): Форсунки |
| 35 | 15 | 1999: Реле топливного насоса |
| 36 | 7.5 | Телефон, Трубка, Приемопередатчик |
| 37 | 15 | Привод открывания крышки багажника, Привод открывания крышки топливного бака |
| 38 | 20 | Реле обогревателя заднего стекла, переключатель обогревателя заднего стекла, реле обогрева зеркал заднего вида |
| 39 | 20 | Реле обогревателя заднего стекла |
| 40 | 7.5 | Комбинированный прибор, лампы косметического зеркала, прожектор, предупреждающий звуковой сигнал, переключатель с ключом, часы, таймер антенны с питанием, реле люка на крыше, многофункциональный пульт дистанционного управления, индикатор безопасности, иммобилайзер Nissan Anti Theft System (NATS), встроенный передатчик Homelink. |
| Автоматический выключатель | ||
| 1 | Сиденья с электроприводом | |
| 2 | Электрические стеклоподъемники, люк на крыше, дверной замок с электроприводом | |
| Реле | ||
| R1 | Двигатель вентилятора | |
| R2 | Зажигание | |
| R3 | Аксессуар |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

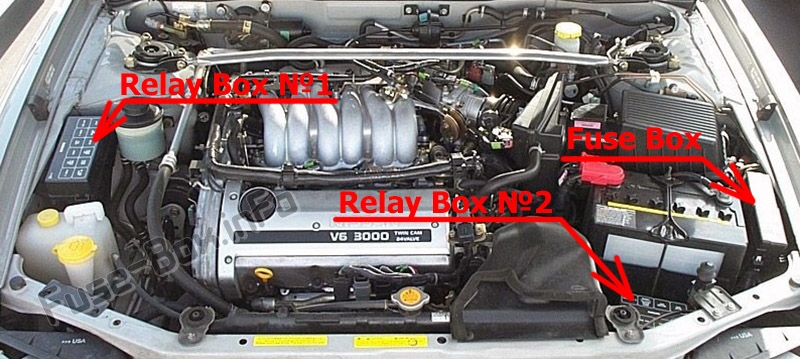

Расположение блока предохранителей

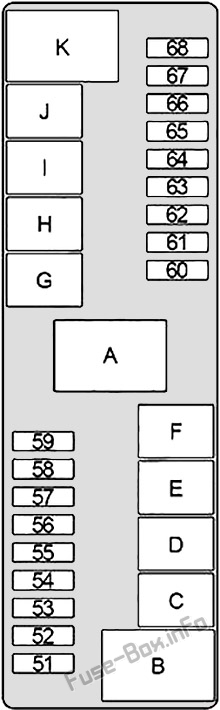

Схема блока предохранителей
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 51 | - | Не используется |
| 52 | - | Не используется |
| 53 | 15 | Реле левой фары (ближний/дальний свет), переключатель освещения, индикатор дальнего света, блок управления автоматическим освещением (1999 г.), блок управления дневным светом, реле передних противотуманных фар, реле поворотных огней |
| 54 | 15 | Реле правой фары (ближний/дальний свет), переключатель освещения, блок управления автоматическим освещением (1999 г.), блок управления дневным светом |
| 55 | 10 | 1999: Управление передней опорой двигателя |
| 56 | 7.5 | Блок управления кузовным оборудованием (BCM), коммуникатор Infiniti (IVCS), система предупреждения о краже, подножки |
| 57 | 7,5 или 10 | 1995–1998 (7.5A): модуль управления двигателем (ECCS), датчик массового расхода воздуха, датчик положения коленчатого вала, клапан управления холостым ходом (IACV-ACC), электромагнитный клапан, катушки зажигания; 1999 (10A): Блок управления двигателем (ECCS), противоугонная система Nissan (NATS), иммобилайзер, датчик массового расхода воздуха, датчик положения коленчатого вала, клапан управления холостым ходом (IACV-ACC), электромагнитный клапан, катушки зажигания, EGR, регулятор объема EGR. Клапан, датчик давления системы управления EVAP |
| 58 | 10 | Блок управления двигателем (ECCS), датчик массового расхода воздуха, датчик положения коленчатого вала, клапан управления холостым ходом (IACV-ACC), электромагнитный клапан, катушки зажигания, EGR, клапан регулировки объема EGR, датчик давления в системе управления EVAP |
| 59 | - | Не используется |
| 60 | 7.5 | Генератор |
| 61 | 7.5 | Реле кондиционера, электромагнитный клапан клапана холостого хода (IACV-FICD) |
| 62 | 15 | Радио и CD-плеер, коммуникатор Infiniti (IVCS), переключатель IVCS |
| 63 | 15 | Реле передних противотуманных фар |
| 64 | 10 | Реле звукового сигнала, реле звукового сигнала предупреждения о краже, многофункциональный пульт дистанционного управления |
| 65 | 7,5 или 15 | Реле звукового сигнала предупреждения о краже, многофункциональный пульт дистанционного управления |
| 66 | 10 или 15 | 1995–1996 (10A), 1997–1998 (15A): выключатель освещения (стояночные огни, задние фонари, стоп-сигналы, освещение номерного знака, предохранители 5, 18); 1999 (15A): Реле задних фонарей (габаритные огни, задние фонари, стоп-сигналы, лампы номерного знака, выключатель освещения, блок управления автоматическим освещением, предохранители 5, 18) |
| 67 | - | Не используется |
| 68 | - | Не используется |
| A | 120 или 140 | 1995–1997 (140A): Генератор, предохранители: B, D, E, F, 60, 61, 63, 64, 65, 66; 1998–1999 (120A): Генератор, предохранители: B, D, E, F, 60, 61, 62, 63, 64, 65, 66. |
| B | 65 | Вспомогательное реле (предохранители: 6, 7, 19, 20, 36), реле электродвигателя вентилятора (предохранители: 2, 3) |
| C | - | Не используется |
| D | 30 | Охлаждающий вентилятор |
| E | 30 | Охлаждающий вентилятор |
| F | 30 | Автоматический выключатель №1 (сиденья с электроприводом), Автоматический выключатель №2 (стеклоподъемники, центральный замок, блок управления дверью водителя/пассажира, блок управления задней дверью, реле люка, подножки) |
| G | 30 | АБС/TCS |
| H | 30 | Замок зажигания, стартер |
| I | 30 | АБС/TCS |
| J | - | Не используется |
| K | 75 | Реле зажигания (предохранители: 12, 13, 14, 15, 16, 28, 29, 31), предохранители: 10, 11, 22, 24, 26, 37, 38, 39, 40 |

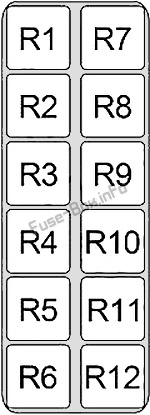

Релейный блок №1
| № | Реле |
|---|---|
| R1 | Кондиционер |
| R2 | 1995–1998: Предупреждение о краже; 1999: Не используется |
| R3 | 1999: Задний фонарь |
| R4 | 1995-1996: Мультипульт (№2); 1998: привод ABS; 1999: Удержание автоматического устройства контроля скорости (ASCD); |
| R5 | 1995–1998: Угловой фонарь; 1999 год: правая фара |
| R6 | Звуковой сигнал предупреждения о краже |
| R7 | 1995–1997: Устройство автоматического регулирования скорости (ASCD), переключатель сцепления (M/T) |
| R8 | Обогрев заднего стекла |
| R9 | Передний стеклоочиститель |
| R10 | 1995–1997 годы: не использовался; 1998 год: мотор с АБС; 1999: Левая фара |
| R11 | 1995–1998: Сигнальная лампа угона; 1999: Угловая лампа |
| R12 | Передняя противотуманная фара |
Релейный блок №2
| № | Реле |
|---|---|
| R1 | Вентилятор охлаждения №3 |
| R2 | Автоматическая коробка передач: Парковочное/нейтральное положение; Механическая коробка передач: Блокировка сцепления |
| R3 | 1995-1998: Удержание автоматического устройства контроля скорости (ASCD); 1999 год: мотор с АБС |
| R4 | 1995–1998 годы: не использовался; 1999: Электромагнитный клапан ABS |
| R5 | Модуль управления двигателем (ECCS) |
| R6 | Вентилятор охлаждения №2 |
| R7 | Horn |
| R8 | Вентилятор охлаждения №1 |
