Предохранители и реле Infiniti i30, i35 (A33, 1998-2004)
Схемы относятся к указанным годам и вариантам Infiniti i30, i35 (A33, 1998-2004). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Infiniti.
Расположение предохранителей Infiniti i30 и i35 1998-2004 гг.
Предохранители прикуривателя (розетки) в Infiniti i30/i35 Это предохранители № 16 (розетка) и № 22 (прикуриватель) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

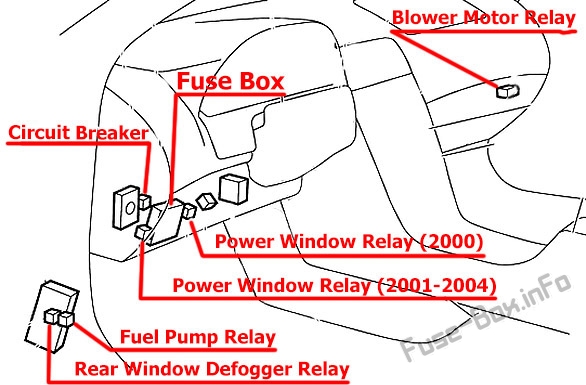

Расположение блока предохранителей

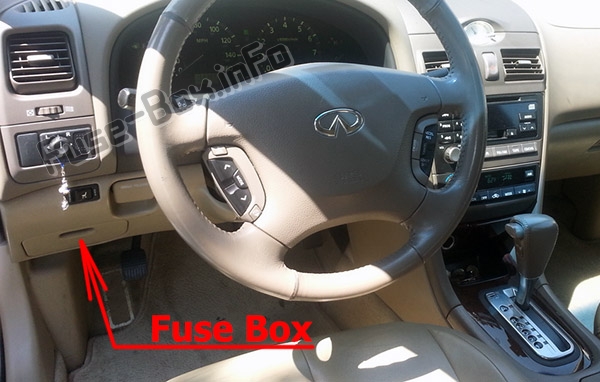

Блок предохранителей находится за крышкой слева от рулевого колеса.

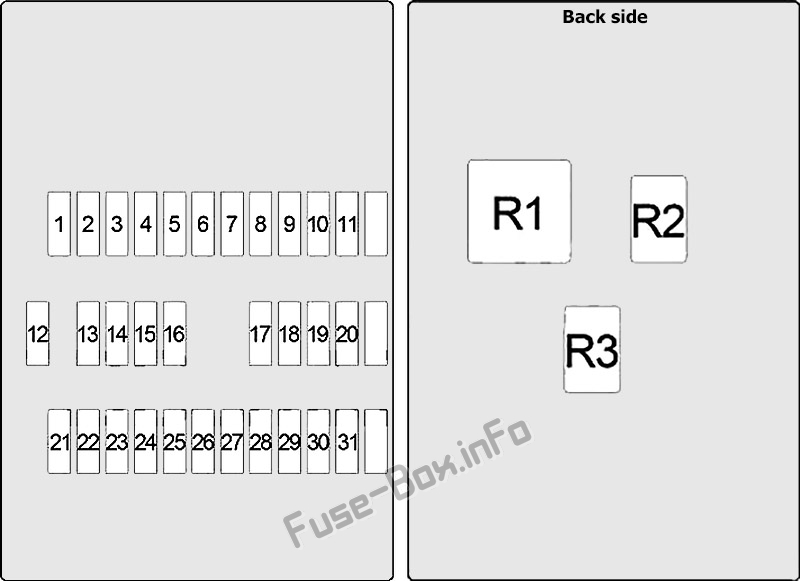

Схема блока предохранителей
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 1 | 10 | Интеллектуальный блок управления входом, датчик автоматического освещения, выключатель освещения, указатели поворота и аварийная сигнализация, комбинированный счетчик, аудиосистема, авточейнджер компакт-дисков, переключатель рулевого управления, антенный усилитель, дистанционный переключатель дверного зеркала, телефон, система дистанционного доступа без ключа, предупреждение о краже Система, блок управления Navi, монитор |
| 2 | 15 | Выключатель стоп-сигналов, устройство автоматического контроля скорости (ASCD), модуль управления коробкой передач (TCM), ABS |
| 3 | 15 | Привод открывания крышки багажника, Привод открывания крышки топливного бака |
| 4 | 20 | Реле обогревателя заднего стекла |
| 5 | 15 | Аварийный выключатель (комбинированный сигнализатор) |
| 6 | 15 | Реле передних противотуманных фар |
| 7 | 20 | Реле обогревателя заднего стекла, автоматический усилитель кондиционера, реле обогрева зеркал заднего вида |
| 8 | 15 | Датчики состава топливовоздушной смеси, датчики кислорода с подогревом |
| 9 | 10 | Передние сиденья с подогревом |
| 10 | 10 | Интеллектуальный блок управления входом, реле обогрева рулевого управления, датчик автоматического освещения, выключатель освещения, указатели поворота и аварийная сигнализация, внутренняя лампа, прожектор, лампы косметического зеркала, лампа в багажнике, подсветка отверстия для ключа зажигания, передние подножки, передний переключатель стеклоподъемника , Предупреждающий звуковой сигнал, Реле обогревателя заднего стекла, Автоматический усилитель кондиционера, Люк на крыше, Телефон, Автоматический позиционер привода, Электрический стеклоподъемник, Система дистанционного доступа без ключа, Система предупреждения о краже, Система иммобилайзера автомобиля Infiniti (IVIS), Блок управления Navi |
| 11 | 10 | Модуль управления коробкой передач (TCM), датчик скорости, датчик температуры жидкости A/T, датчик оборотов трансмиссии |
| 12 | 10 | Комбинация приборов, часы, телефон, автоматический позиционер привода, переключатель сиденья с памятью, система предупреждения о краже, система иммобилайзера Infiniti (IVIS) |
| 13 | 10 | Интеллектуальный блок управления входом, рулевой переключатель с подогревом, датчик автоматического освещения, переключатель освещения, указатели поворота и аварийная сигнализация, внутренняя лампа, прожектор, лампы косметического зеркала, лампа в багажнике, подсветка отверстия для ключа зажигания, передние подножки, передний переключатель стеклоподъемников , Переключатель с ключом, Предупреждающий звуковой сигнал, Реле обогревателя наружных зеркал заднего вида, Люк на крыше, Автоматический регулятор положения привода, Стеклоподъемники, Центральный замок, Система дистанционного доступа без ключа, Система предупреждения о краже, Система иммобилайзера Infiniti (IVIS) |
| 14 | - | Не используется |
| 15 | - | Не используется |
| 16 | 15 | Розетка |
| 17 | 10 | Форсунки, реле топливного насоса |
| 18 | 10 | Блок датчиков диагностики подушек безопасности |
| 19 | 10 | Задние сиденья с подогревом |
| 20 | 15 | Вентилятор охлаждения, пусковой сигнал, клапан управления вентиляцией адсорбера EVAP, перепускной клапан вакуумного отсечного клапана, система управления регулируемым впуском воздуха, система иммобилайзера автомобиля Infiniti (IVIS) |
| 21 | 10 | Блок управления дневным светом, блок управления сиденьем, сигнал запуска |
| 22 | 15 | Зажигалка |
| 23 | 10 | Задний солнцезащитный козырек |
| 24 | - | Не используется |
| 25 | 20 | Электродвигатель переднего стеклоочистителя, электродвигатель переднего омывателя, переключатель переднего стеклоочистителя |
| 26 | 10 | Выключатель аварийной сигнализации (комбинированный сигнализатор), реле поворотного освещения |
| 27 | - | Не используется |
| 28 | 10 | Блок управления дневным светом, автоусилитель кондиционера |
| 29 | 15 | Реле топливного насоса, модуль управления топливным насосом (FPCM) |
| 30 | 10 | Комбинация приборов, блок управления дневным освещением, генератор переменного тока, переключатель парковочного/нейтрального положения (фонари заднего хода), компас, внутреннее зеркало с автоматическим затемнением, автоматический позиционер движения, блок управления Navi |
| 31 | 10 | В постоянного тока/TCS/АБС |
| R1 | Реле розетки | |
| R2 | Реле зажигания | |
| R3 | Дополнительное реле |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

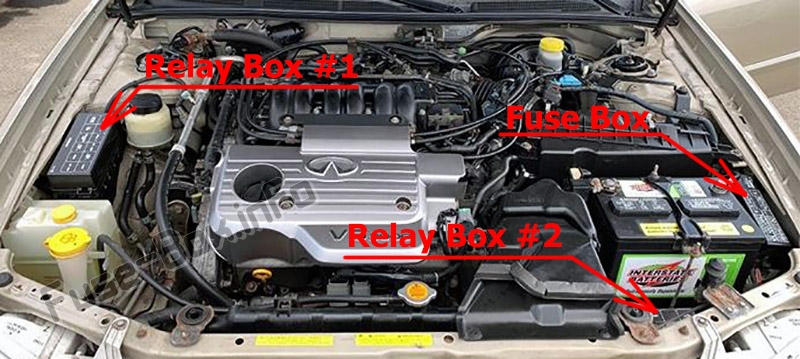

Расположение блока предохранителей

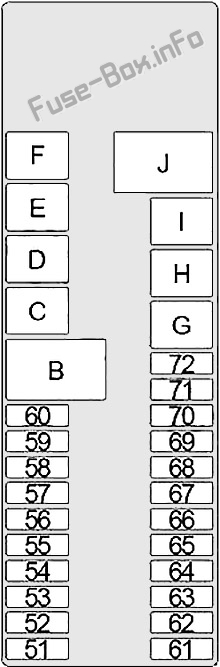

Схема блока предохранителей
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 51 | 15 | Двигатель вентилятора |
| 52 | 15 | Двигатель вентилятора |
| 53 | - | Не используется |
| 54 | 20 | Левая фара (ближний свет), блок управления Smart Entrance, реле передних противотуманных фар, переключатель передних противотуманных фар |
| 55 | 20 | Правая фара (ближний свет), блок управления Smart Entrance |
| 56 | 15 | Аудиосистема, усилитель BOSE, CD-чейнджер, рулевой переключатель, блок управления Navi, монитор, коммуникатор Infiniti (IVCS) |
| 57 | 10 | Реле звукового сигнала, коммуникатор Infiniti (IVCS), система предупреждения о краже, устройство автоматического контроля скорости (ASCD), мультипульт дистанционного управления |
| 58 | 15 | Модуль управления двигателем (ECM), катушки зажигания, электромагнитный клапан управления объемом продувки адсорбера EVAP, электромагнитный клапан управления синхронизацией впускного клапана |
| 59 | 15 | Модуль управления двигателем (ECM), система иммобилайзера Infiniti (IVIS), датчик массового расхода воздуха, датчик положения коленчатого вала, электромагнитный клапан управления объемом продувки адсорбера EVAP, электромагнитный клапан управления синхронизацией впускного клапана, сигнал зажигания, передняя опора двигателя с электронным управлением, задняя электронная Управляемая опора двигателя, датчик положения распредвала |
| 60 | 10 | Реле задних фонарей (выключатель освещения, боковые габаритные огни, габаритные огни, задние фонари, номерные огни, стоп-сигналы, блок управления интеллектуальным входом, реле освещения поворотов, лампа перчаточного ящика, звуковой сигнал, переключатель управления освещением, освещение: пепельница, устройство автоматической коробки передач , часы, аудиосистема, выключатель аварийной сигнализации, переключатель дистанционного управления дверными зеркалами, переключатель обогрева рулевого колеса, блок управления Navi, переключатель заднего солнцезащитного козырька, переключатель включения / выключения TCS, автоматический усилитель кондиционера, переключатель VDC Off, комбинированный счетчик) |
| 61 | 10 | Реле звукового сигнала безопасности автомобиля |
| 62 | - | Не используется |
| 63 | 15 | Модуль управления двигателем (ECM) |
| 64 | - | Не используется |
| 65 | - | Не используется |
| 66 | 10 | Реле кондиционера |
| 67 | 15 | Вуфер |
| 68 | 15 | Левая фара (дальний свет), блок управления дневным светом |
| 69 | 15 | Правая фара (дальний свет), индикатор дальнего света, блок управления дневным светом |
| 70 | 10 | Генератор |
| 71 | - | Не используется |
| 72 | 10 | Реле обогрева рулевого управления, переключатель обогрева рулевого управления |
| B | 80 | Вспомогательное реле (предохранители: 22, 23), реле зажигания (предохранители: 9, 9, 10, 11), реле электровентилятора (предохранитель: 16), предохранители: 12, 13 |
| C | 40 | Выключатель зажигания |
| D | 40 или 50 | АБС/TCS (40А) / В постоянного тока/TCS/АБС (50А) |
| E | 40 или 50 | АБС/TCS (40А) / В постоянного тока/TCS/АБС (50А) |
| F | - | Не используется |
| G | 40 | Охлаждающий вентилятор |
| H | 40 | Охлаждающий вентилятор |
| I | 40 | Автоматический выключатель (стеклоподъемник, люк, сиденье с электроприводом, дверной замок с электроприводом, система дистанционного доступа без ключа) |
| J | 80 | Реле зажигания (предохранители: 25, 26, 28, 29, 30, 31), предохранители: 2, 3, 4, 5, 6, 7 |

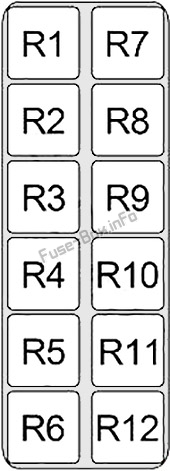

Релейный блок №1
| № | Реле |
|---|---|
| R1 | Обогрев зеркала заднего вида |
| R2 | Задний фонарь |
| R3 | Угловая лампа |
| R4 | Правая фара |
| R5 | Horn |
| R6 | Кондиционер |
| R7 | Передняя противотуманная фара |
| R8 | Сигнал охраны автомобиля №2 (2001-2004 гг.) |
| R9 | Звуковой сигнал безопасности автомобиля |
| R10 | Мультипульт дистанционного управления (2000) |
| R11 | Левая фара |
| R12 | Не используется |

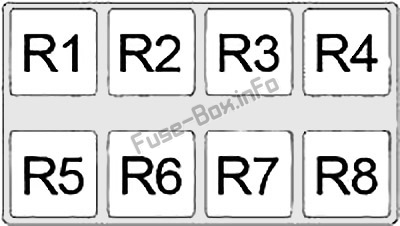

Релейный блок №2
| № | Реле |
|---|---|
| R1 | Вентилятор охлаждения №3 |
| R2 | Парковочное/нейтральное положение |
| R3 | Электродвигатель дроссельной заслонки (2002-2004 гг.) |
| R4 | Электромагнитный клапан АБС (2000-2001 гг.) |
| R5 | Модуль управления двигателем (ECM) |
| R6 | Вентилятор охлаждения №2 |
| R7 | АБС мотор (2000-2001) |
| R8 | Вентилятор охлаждения №1 |
