Предохранители и реле Infiniti M35 / M45 (Y50, 2006-2010)
Схемы относятся к указанным годам и вариантам Infiniti M35 / M45 (Y50, 2006-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Infiniti.
Расположение предохранителей Infiniti M35 и M45 2006-2010 гг.
Предохранители прикуривателя (розетки) в Infiniti M35/M45 Это предохранители № 5 (внутренняя и задняя розетки на напольной консоли) и № 7 (прикуриватель) в блоке предохранителей в салоне.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

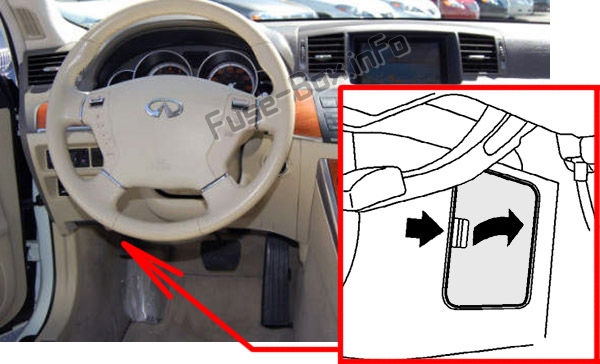

Расположение блока предохранителей
Блок предохранителей находится за крышкой под панелью приборов.

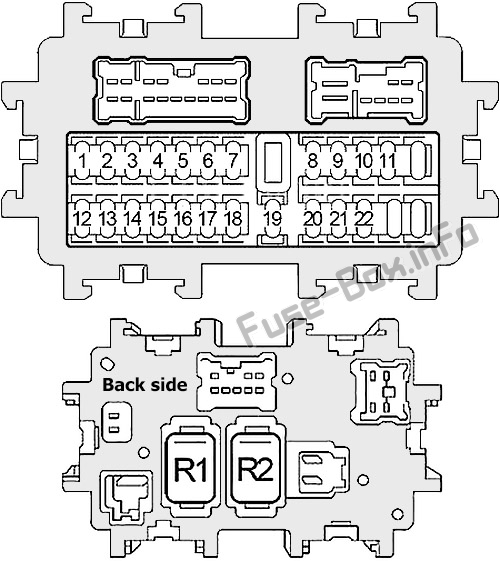

Схема блока предохранителей
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 1 | 15 | Модуль управления кузовным оборудованием (BCM), модуль управления двигателем (ECM), топливные форсунки, электрические стеклоподъемники, система блокировки дверей, указатели поворота и аварийная сигнализация, внутреннее освещение салона, люк в крыше |
| 2 | - | Не используется |
| 3 | - | Не используется |
| 4 | - | Не используется |
| 5 | 15 | Розетка питания (внутри напольной консоли), розетка питания (задняя часть напольной консоли) |
| 6 | 10 | Многофункциональный переключатель, унифицированный измеритель и усилитель кондиционера, задний переключатель управления, блок управления AV, спутниковый радиотюнер, блок телефонного адаптера, передний дисплей, CD-чейнджер, адаптер iPod, блок управления камерой, усилитель BOSE, DVD-плеер, видео Распределение, задний дисплей, блок управления кузовным оборудованием (BCM), интеллектуальный ключевой блок, комбинированный прибор, лампы освещения салона |
| 7 | 15 | Гнездо прикуривателя |
| 8 | 10 | Зеркало с подогревом |
| 9 | - | Не используется |
| 10 | 15 | Двигатель вентилятора |
| 11 | 15 | Двигатель вентилятора |
| 12 | 10 | Интеллектуальный круиз-контроль (ICC), переключатель тормоза, переключатель предупреждения о выходе из полосы движения (LDW), блок камеры полосы движения, зуммер предупреждения о выходе из полосы движения, унифицированный счетчик и усилитель кондиционера, разъем канала передачи данных, реле блокировки переключения передач, компрессор кондиционера, блок управления AV , Блок телефонного адаптера, Блок интеллектуального ключа, Устройство автоматического контроля скорости (ASCD), Выключатель тормоза, Реле вентилятора охлаждения, Задний солнцезащитный козырек, Реле отмены заднего солнцезащитного козырька, Автоматическое затемнение внутреннего зеркала заднего вида, Реле обогревателя заднего стекла, Адаптивная система переднего освещения (AFS) ) Переключатель, блок управления AFS, двигатели наведения, блок управления предупреждением о низком давлении в шинах, реле переднего стеклоочистителя |
| 13 | 10 | Блок датчиков диагностики подушек безопасности, блок управления системой классификации пассажиров |
| 14 | 10 | Комбинированный прибор, реле лампы заднего хода, блок управления AV, блок управления камерой |
| 15 | 10 | Блок управления ремнями безопасности перед столкновением |
| 16 | - | Не используется |
| 17 | 15 | Усилитель BOSE |
| 18 | 15 | Усилитель BOSE |
| 19 | 10 | Унифицированный счетчик и усилитель кондиционера, разъем канала передачи данных, внутреннее зеркало с автоматическим затемнением, универсальный трансивер Homelink, компас, датчик дождя |
| 20 | 10 | Выключатель стоп-сигналов, интеллектуальный круиз-контроль (ICC), реле удержания тормоза, интеллектуальный ключевой блок |
| 21 | 10 | Комбинация приборов, блок управления кузовным оборудованием (BCM), электрические стеклоподъемники, система блокировки дверей, блок управления автоматическим позиционированием привода, сиденье с электроприводом, указатели поворота и аварийная сигнализация, внутреннее освещение салона, люк в крыше |
| 22 | 10 | Гнездо для ключа, кнопочный выключатель зажигания, интеллектуальный ключевой блок, интеллектуальный предупреждающий зуммер ключа, блок распределения питания (PDU) |
| R1 | Реле вентилятора | |
| R2 | Дополнительное реле |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

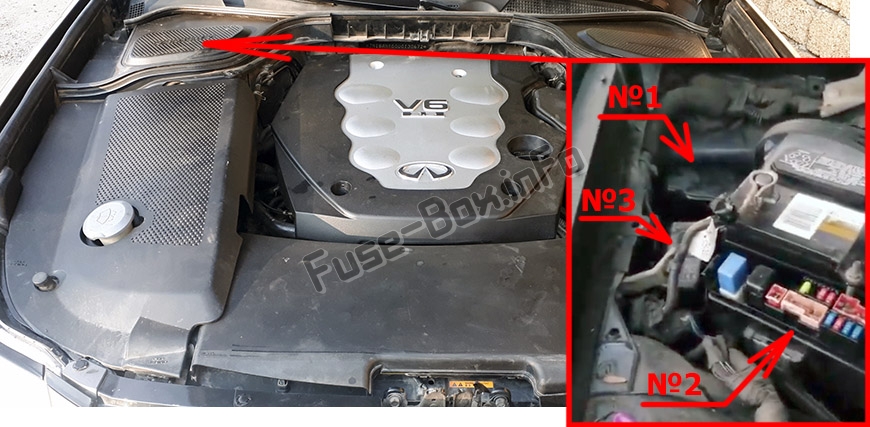

Расположение блока предохранителей
Три блока предохранителей расположены рядом с аккумулятором под крышкой со стороны пассажира. Для доступа к некоторым элементам необходимо снять некоторые части корпуса возле аккумулятора.

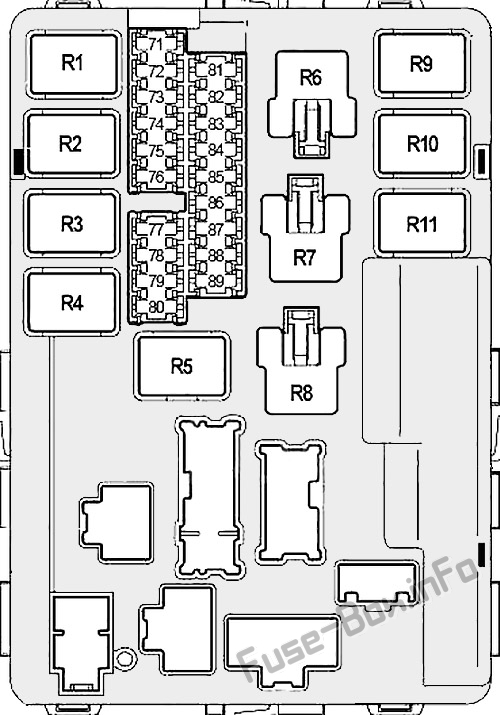

Блок предохранителей №1 Схема
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 71 | 15 | ЦП IPDM, реле задних фонарей (комбинированные передние/задние фонари, освещение номерного знака, освещение, переключатели освещения, задний солнцезащитный козырек) |
| 72 | 10 | Правая фара (дальний свет) |
| 73 | 30 | Реле переднего стеклоочистителя |
| 74 | 10 | Левая фара (дальний свет) |
| 75 | 20 | Реле обогревателя заднего стекла |
| 76 | 15 | Правая фара (ближний свет) |
| 77 | 20 | Реле модуля управления двигателем (ECM) (модуль управления двигателем, катушки зажигания, конденсатор, электромагнитный клапан управления синхронизацией впускных клапанов, магнитный ретардер управления синхронизацией выпускных клапанов (VQ35HR), датчик массового расхода воздуха, электромагнитный клапан управления объемом продувки адсорбера EVAP, вентиляция адсорбера EVAP Клапан управления, датчик положения фаз газораспределения впускных клапанов (VK45DE), датчик положения коленчатого вала (VK45DE), датчик положения распределительного вала (VK45DE), датчик положения фаз газораспределения впускных клапанов (VK45DE), электромагнитный клапан управления VIAS (VK45DE)) |
| 78 | 15 | ЦП IPDM |
| 79 | 10 | Реле кондиционера |
| 80 | 20 | Реле обогревателя заднего стекла |
| 81 | 15 | Реле топливного насоса |
| 82 | 10 | Встроенный датчик интеллектуального круиз-контроля (ICC), датчик угла поворота рулевого колеса, блок управления ABS/VDC/TCS, датчик скорости рыскания/боковой ускорения, блок управления усилителем руля, блок управления задним активным рулевым управлением (RAS), блок управления полным приводом (AWD) Ед. изм |
| 83 | 10 | Модуль управления коробкой передач (TCM), переключатель режима движения по снегу |
| 84 | 10 | Электродвигатель переднего стеклоочистителя, насос переднего омывателя |
| 85 | 15 | Датчики состава топливовоздушной смеси, датчики кислорода с подогревом, |
| 86 | 15 | Левая фара (ближний свет) |
| 87 | 15 | Реле двигателя управления дроссельной заслонкой |
| 88 | 15 | Реле передних противотуманных фар |
| 89 | - | Не используется |
| Реле | ||
| R1 | Модуль управления двигателем | |
| R2 | Фара высокая | |
| R3 | Низкий уровень фар | |
| R4 | Стартер | |
| R5 | Зажигание | |
| R6 | Не используется | |
| R7 | Не используется | |
| R8 | Сиденье с подогревом | |
| R9 | Двигатель управления дроссельной заслонкой | |
| R10 | Топливный насос | |
| R11 | Передняя противотуманная фара |

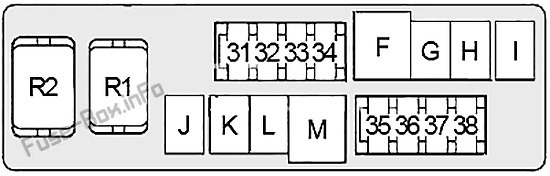

Блок предохранителей №2 Схема
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 31 | 20 | Реле двигателя заднего активного рулевого управления (RAS) |
| 32 | 10 | Эстафета дневного света |
| 33 | 10 | Блок управления полным приводом (AWD) |
| 34 | 10 | Модуль управления коробкой передач (TCM) |
| 35 | 15 | Реле звукового сигнала |
| 36 | 10 | Генератор |
| 37 | 15 | Многофункциональный переключатель, блок управления AV, тюнер спутникового радио, блок телефонного адаптера, передний дисплей, CD-чейнджер, адаптер iPod, блок управления камерой, DVD-плеер, распределение видео, задний дисплей, индикатор безопасности |
| 38 | 15 | Реле обогрева сиденья |
| F | 50 | Блок управления кузовным оборудованием (BCM), электрические стеклоподъемники, система блокировки дверей, сиденье с электроприводом, указатели поворота и аварийная сигнализация, внутреннее освещение салона, люк в крыше, блок управления автоматическим позиционированием привода |
| G | 30 | Блок управления ремнями безопасности перед столкновением |
| H | 30 | Зажигание, блок распределения питания (PDU) |
| I | 50 | Реле вентилятора охлаждения |
| J | 50 | Блок управления ABS/VDC/TCS |
| K | 30 | Блок управления ABS/VDC/TCS |
| L | - | Не используется |
| M | 40 | Стартер, блок распределения питания (PDU) |
| R1 | Реле звукового сигнала | |
| R2 | Реле фонаря заднего хода |

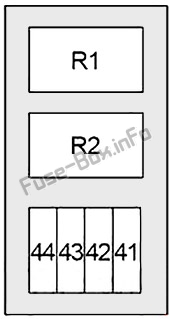

Блок предохранителей №3 Схема
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 41 | 15 | Реле сиденья с климат-контролем (со стороны пассажира) |
| 42 | 15 | Реле сиденья с климат-контролем (со стороны водителя) |
| 43 | - | Не используется |
| 44 | - | Не используется |
| R1 | Реле сиденья с климат-контролем | |
| R2 | Интеллектуальный круиз-контроль (ICC) Реле удержания тормоза |

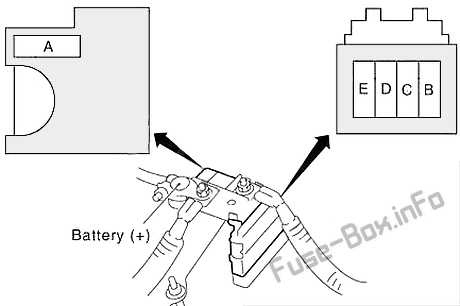

Блок плавких вставок
| № | Ампер Рейтинг | Описание |
|---|---|---|
| A | 140 | Генератор (M45 или AWD), предохранители: "B", "C" |
| B | 100 | Предохранители: «31», «32», «33», «34», «35», «36», «37», «38», «F», «G», «H», «I», "Ж", "К", "М" |
| C | 80 | Реле дальнего света фар (предохранители: «72», «74»), реле ближнего света фар (предохранители: «76», «86»), предохранители: «71», «73», «75», «87», «88». " |
| D | 60 | Вспомогательное реле (предохранители: «5», «6», «7»), реле вентилятора (предохранители: «10», «11»), предохранители: «17», «18», «19», «20», «21», «22», «41», «42» |
| E | 80 | Реле зажигания (реле кондиционера, реле переднего стеклоочистителя, реле включения переднего стеклоочистителя, предохранители: «81», «82», «83», «84», «85»), предохранители: «77», «78», « 79", "80" |
