Предохранители и реле Infiniti Q45 (Y33, 1996-2001)
Схемы относятся к указанным годам и вариантам Infiniti Q45 (Y33, 1996-2001). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Infiniti.
Расположение предохранителей Infiniti Q45 1996-2001 гг.
Предохранители прикуривателя (розетка) в Infiniti Q45 Это предохранители № 24 (передний прикуриватель, передняя розетка) и № 36 (задняя розетка) в блоке предохранителей в салоне.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

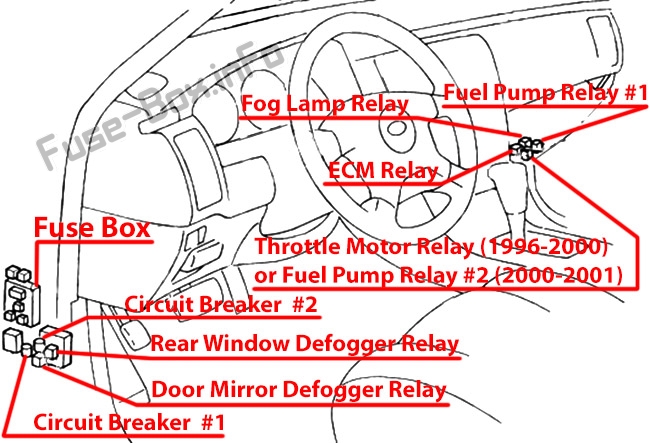

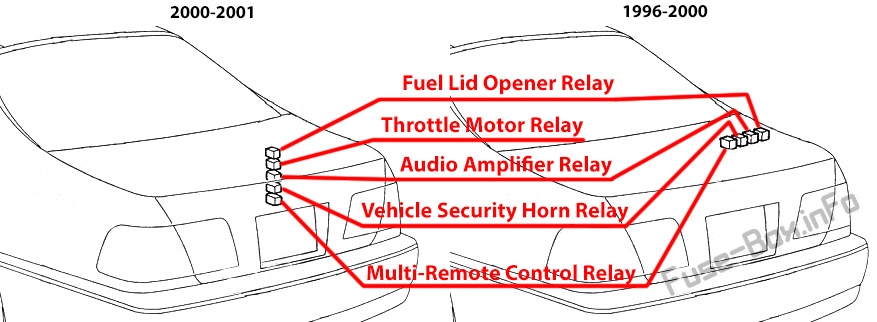

Расположение блока предохранителей

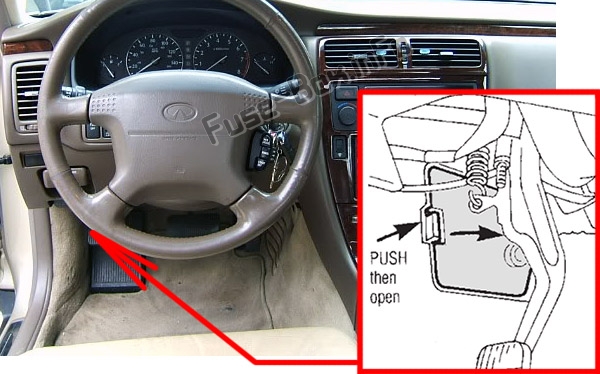

Блок предохранителей находится за крышкой под панелью приборов.

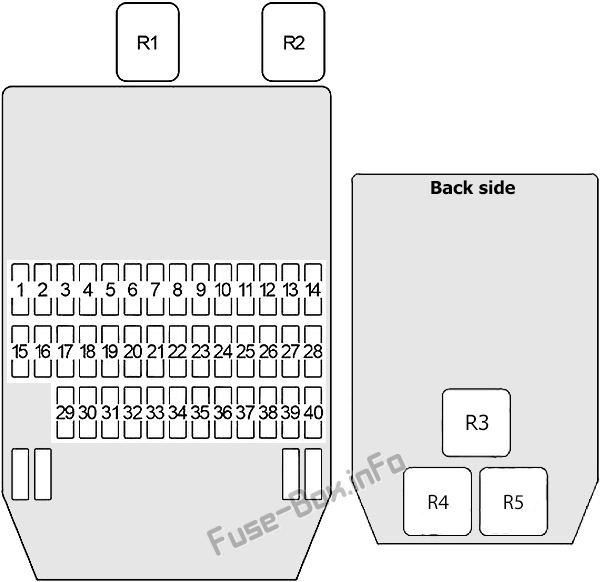

Схема блока предохранителей
| № | Ампер Рейтинг | Цепь защищена |
|---|---|---|
| 1 | 15 | Двигатель вентилятора |
| 2 | 10 | Разъем канала передачи данных, клапан управления продувкой адсорбера EVAP, электромагнитный клапан управления продувкой адсорбера EVAP, перепускной клапан вакуумного отсечного клапана, функция рециркуляции отработавших газов, электромагнитный клапан EGRC, электромагнитный клапан переключателя MAP/BARO, клапан управления вентиляцией адсорбера EVAP, вентилятор охлаждения, давление масла гидроусилителя руля Переключатель, электромагнитный клапан управления синхронизацией впускного клапана |
| 3 | 7.5 | Датчик кислорода с подогревом |
| 4 | 7.5 | Комбинированный счетчик |
| 5 | - | Не используется |
| 6 | 7.5 | Кондиционер |
| 7 | 7.5 | Приемник (телефон), трубка |
| 8 | 10 | Аудиосистема, авточейнджер компакт-дисков, питание антенны, таймер и двигатель, дисплей и блок управления Navi |
| 9 | 7.5 | Реле обогрева зеркала заднего вида, переключатель дистанционного управления зеркала заднего вида |
| 10 | 7.5 | Задний солнцезащитный козырек |
| 11 | 20 | Реле переднего стеклоочистителя, двигатель переднего стеклоочистителя, блок управления кузовным оборудованием (BCM), переключатель переднего стеклоочистителя, двигатель переднего омывателя |
| 12 | 10 | Предупреждающий звуковой сигнал, CD-чейнджер, переключатель управления приемником на рулевом колесе, приемник (телефон) |
| 13 | 10 | Переключатель аварийной сигнализации (комбинированный блок мигалок), многофункциональное реле дистанционного управления, указатель поворота, блок управления кузовным оборудованием (аварийная сигнализация), комбинированный переключатель (указатель поворота) |
| 14 | 7.5 | Блок управления кузовным оборудованием (BCM) (фары, электрические стеклоподъемники, дверной замок с электроприводом, предупреждающий звуковой сигнал, управление внутренним освещением, обогреватель заднего стекла, люк на крыше), реле ламп безопасности автомобиля, реле звукового сигнала безопасности автомобиля, автоматический позиционер движения, переключатель памяти сиденья) |
| 15 | 15 | Двигатель вентилятора |
| 16 | 7.5 | Датчик кислорода с подогревом |
| 17 | 10 | Датчик диагностики подушки безопасности |
| 18 | 10 | Переключатель парковочного/нейтрального положения (фонарь заднего хода, комбинированный прибор, реле задних фонарей), переключатель парковочного/нейтрального положения, дисплей и блок управления Navi |
| 19 | 7.5 | Переключатель аварийной сигнализации (комбинированный мигающий модуль) |
| 20 | 7.5 | Блок управления дневным светом |
| 21 | 10 | Сиденье с подогревом |
| 22 | 7.5 | Переключатель управления освещением, лампа перчаточного ящика, освещение: (комбинированный счетчик, переключатель TCS, переключатель выбора подвески активного амортизатора, аудиосистема, переключатель управления временем освещения, передний/задний прикуриватель, пепельница, переключатель направления фары, устройство A/T, стеклоподъемники Главный выключатель, внутреннее зеркало с автоматическим затемнением, переключатель IVCS, блок управления дверью водителя, блок управления дверью пассажира, часы, блок управления кондиционером, выключатель аварийной сигнализации, переключатель телефона, переключатель задней солнцезащитной шторки) |
| 23 | 7.5 | Блок управления кузовным оборудованием (BCM) (фары, стеклоочиститель, управление внутренним освещением, многофункциональная система дистанционного управления, автоматический позиционер привода) |
| 24 | 15 | Передний прикуриватель, передняя розетка |
| 25 | - | Не используется |
| 26 | 20 | Привод открывания крышки багажника, реле и привод открывания крышки топливного бака, переключатель открывания крышки багажника и крышки топливного бака, многофункциональная система дистанционного управления |
| 27 | 10 | Лампа салона, лампа карты, лампа консоли, лампа багажника, лампа косметического зеркала, блок управления закрытием багажника, блок управления кузовом (BCM), подсветка отверстия для ключа зажигания, лампа в пространстве для ног, задний персональный фонарь, передний / задний подножной фонарь, Homelink Передатчик, переключатель системы связи автомобиля (IVCS) |
| 28 | 10 | Комбинация приборов, переключатель с ключом, модуль управления кузовным оборудованием (BCM), дверной замок с электроприводом, предупреждающий звуковой сигнал, часы, таймер и мотор антенны с питанием, блок управления закрыванием багажника, реле люка на крыше, многофункциональная система дистанционного управления, управление внутренним освещением, индикатор безопасности, автоматическая система Позиционер привода, переключатель фиксации (Shift) |
| 29 | 15 | Форсунки, модуль управления двигателем (ECM), модуль управления топливным насосом (FPCM) |
| 30 | 10 | Активная подвеска, АБС/TCS, блок управления усилителем руля |
| 31 | 7.5 | АБС/TCS |
| 32 | 7.5 | Блок управления кузовным оборудованием (BCM) (фары, электрические стеклоподъемники, управление освещением салона, звуковой сигнал, люк на крыше, система связи автомобиля (IVCS), автоматический позиционер движения), реле обогрева заднего стекла, автоматическое затемнение внутреннего зеркала заднего вида, устройство автоматического контроля скорости ( Блок удержания ASCD, переключатель рулевого управления ASCD, противоугонная система Nissan (NATS), иммобилайзер, дисплей и блок управления Navi |
| 33 | 15 | 1997–2000: Реле топливного насоса, модуль управления топливным насосом (FPCM) |
| 34 | 7.5 | Стартер, блок управления кузовным оборудованием (BCM), блок управления дневным светом, система связи автомобиля (IVCS), автоматический позиционер привода |
| 35 | - | Не используется |
| 36 | 20 | Задняя розетка питания (левая/правая) |
| 37 | 15 | Выключатель стоп-сигнала, датчик стоп-сигнала и заднего фонаря, блок управления устройством автоматического контроля скорости (ASCD), активная подвеска, АБС/TCS |
| 38 | 15 | Реле обогревателя заднего стекла, реле обогрева зеркал заднего вида |
| 39 | 15 | Реле обогревателя заднего стекла, усилитель автокондиционера |
| 40 | 15 | Реле противотуманных фар |
| Автоматические выключатели | ||
| 1 | Люк на крыше, дверной замок с электроприводом (спереди), стеклоподъемник с электроприводом (спереди) | |
| 2 | Сиденье с электроприводом, дверной замок с электроприводом (сзади), стеклоподъемник с электроприводом (сзади), автоматический позиционер привода | |
| Реле | ||
| R1 | 1999–2001: Люк на крыше | |
| R2 | 1997-1998: люк на крыше; 1999–2001: Лампа безопасности автомобиля. | |
| R3 | Аксессуар | |
| R4 | Зажигание | |
| R5 | воздуходувка |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

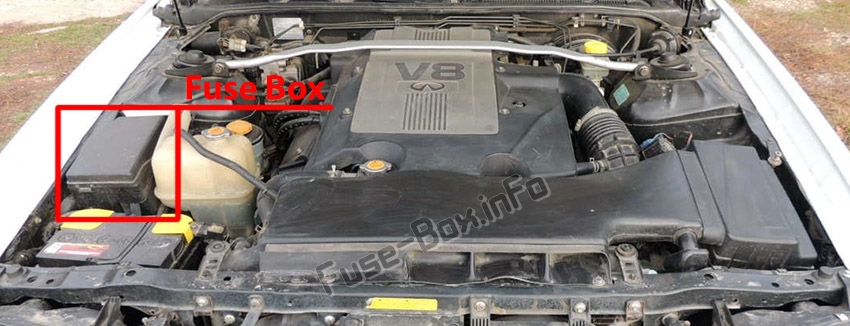

Расположение блока предохранителей

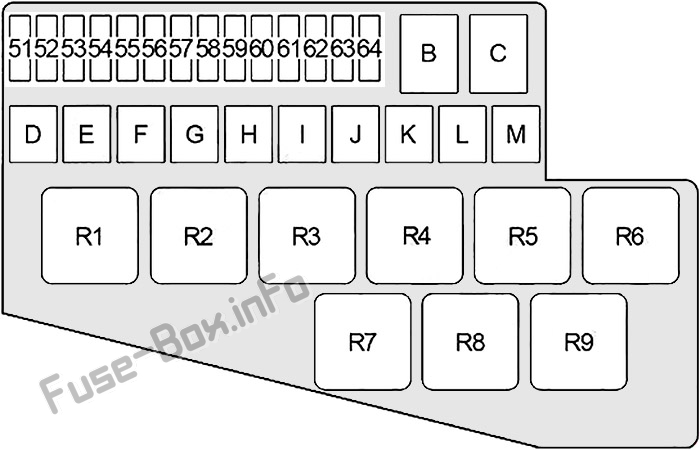

Схема блока предохранителей
| № | Ампер Рейтинг | Цепь защищена |
|---|---|---|
| Аккумулятор + предохранитель* | 120 | Генератор, Предохранители: B, C, F, G, H, I, J, K, 51, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64 |
| 51 | 15 | 1996–1999 годы: не используется; 2000–2001: Реле топливного насоса, модуль управления топливным насосом (FPCM) |
| 52 | - | Не используется |
| 53 | 15 | Реле фары (правая фара, ближний/дальний свет (без ксенона), дальний свет (ксенон), переключатель освещения, блок управления дневным светом, реле противотуманных фар) |
| 54 | 15 | Реле фар (левая фара, ближний/дальний свет (без ксенона), дальний свет (ксенон), индикатор дальнего света, выключатель освещения, блок управления дневным светом) |
| 55 | 7.5 | Реле кондиционера |
| 56 | 15 | АБС/TCS |
| 57 | 7.5 | Модуль управления двигателем (ECM), разъем канала передачи данных, противоугонная система Nissan (NATS), иммобилайзер, датчик массового расхода воздуха, датчик положения распределительного вала, катушки зажигания, система управления подачей воздуха с регулируемой индукцией (IACV-ACC), электромагнитный клапан управления продувкой адсорбера EVAP |
| 58 | 15 | Аудиоблок, усилитель BOSE, реле аудиоусилителя, система связи автомобиля (IVCS), дисплей и блок управления Navi |
| 59 | 20 | Ксенон: Реле HID (правая фара (ближний свет)) |
| 60 | 10 | Модуль управления двигателем (ECM), датчик массового расхода воздуха, датчик положения распределительного вала, катушки зажигания, система управления подачей воздуха с регулируемой индукцией (IACV-ACC), электромагнитный клапан управления продувкой адсорбера EVAP |
| 61 | 20 | Ксенон: Реле HID (левая фара (ближний свет)) |
| 62 | 7.5 | Генератор |
| 63 | 15 | Реле задних фонарей (стояночный фонарь, задний фонарь, лампа освещения номерного знака, выключатель освещения, блок управления кузовным оборудованием (BCM), регулятор направления фар, предохранитель 22) |
| 64 | 15 | Реле звукового сигнала, переключатель на рулевом колесе, устройство автоматического контроля скорости (ASCD) |
| B | 80 | Реле зажигания (предохранители: 4, 6, 7, 18, 19, 20, 21, 30, 31, 32), предохранители: 12, 13, 14, 26, 27, 28, 37, 38, 39, 40 |
| C | 80 | Дополнительное реле (предохранители: 9, 10, 11, 23, 24, 36), реле вентилятора (предохранители: 1, 15) |
| D | - | Не используется |
| E | - | Не используется |
| F | 30 или 40 | Вентилятор системы охлаждения (1996–1998 гг. — 30 А; 1999–2001 гг. — 40 А) |
| G | 30 | Выключатель зажигания, переключатель парковочного/нейтрального положения, стартер |
| H | 40 | Автоматический выключатель №1 (люк, электростеклоподъемники (передние), электростеклоподъемники (передние)), автоматический выключатель №2 (электропривод сидений, электростеклоподъемники (задние), электростеклоподъемники (задние), автоматический регулятор положения привода) |
| I | 30 или 40 | Вентилятор системы охлаждения (1996–1998 гг. — 30 А; 1999–2001 гг. — 40 А) |
| J | 30 | АБС/TCS |
| K | 30 | АБС/TCS |
| L | - | Не используется |
| M | - | Не используется |
| Реле | ||
| R1 | Вентилятор охлаждения №2 | |
| R2 | Передний стеклоочиститель | |
| R3 | Horn | |
| R4 | Вентилятор охлаждения №1 | |
| R5 | Не используется | |
| R6 | Ксенон: газоразрядная лампа высокой интенсивности (HID); без ксенона: фара | |
| R7 | 1997-1998: Лампа безопасности автомобиля; Ксенон: Фара | |
| R8 | Парковочное/нейтральное положение | |
| R9 | Задний фонарь | |
| * Главный предохранитель расположен на положительной клемме аккумулятора. |
