Предохранители и реле Infiniti QX60, JX35 (2012-2017)
Схемы относятся к указанным годам и вариантам Infiniti QX60, JX35 (2012-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Infiniti.
Расположение предохранителей Infiniti JX35 и QX60 2012-2017 гг.
Предохранители прикуривателя (розетки) в Infiniti QX60 (JX35) Это предохранители № 9 (разъем питания в задней части багажника), № 19 (прикуриватель), № 20 (разъем питания на задней консоли) и № 21 (разъем питания на передней консоли) в блоке предохранителей на приборной панели.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

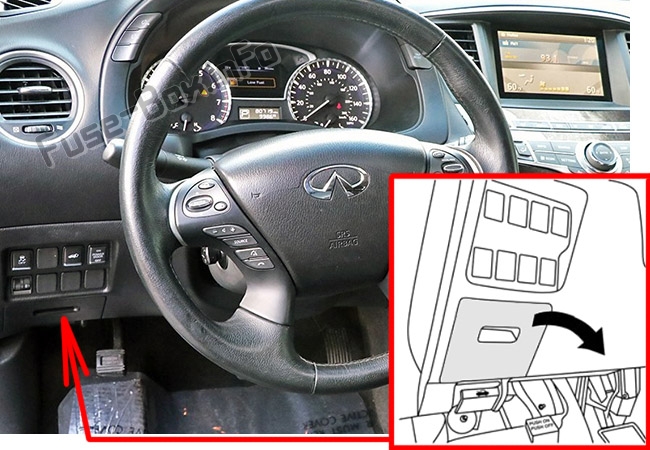

Расположение блока предохранителей
Блок предохранителей находится за крышкой слева от рулевого колеса.

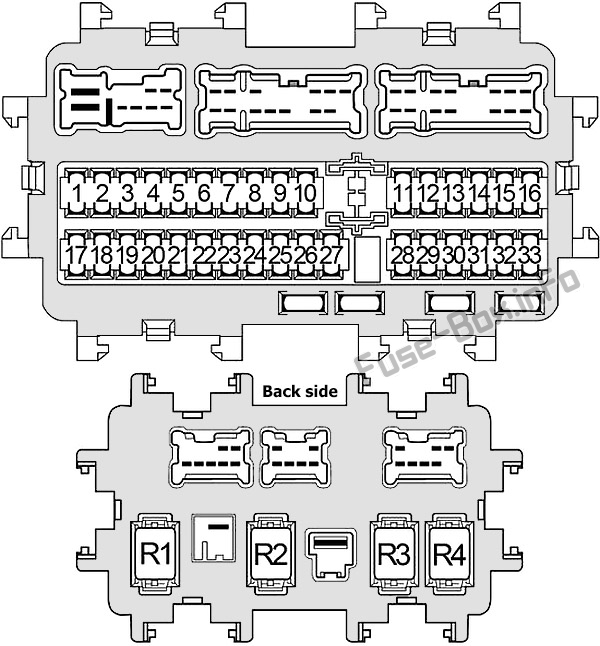

Схема блока предохранителей
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 1 | 10 | Блок управления кузовным оборудованием (BCM), переключатель системы предупреждения, автоматическое затемнение внутреннего зеркала заднего вида, система автоматического освещения, лампа заднего хода с автоматическим позиционером привода, система дневного освещения, система помощи при вождении, передняя противотуманная фара, система переднего стеклоочистителя и омывателя, фара, Система наведения фар, универсальный трансивер Homelink, подсветка, внутреннее зеркало, интеллектуальная система ключей/функция запуска двигателя, внутреннее освещение салона, IVIS, система люка, стояночные огни, лампы номерного знака, задние фонари, система блокировки дверей с электроприводом, сиденья с электроприводом, стеклоподъемники Система, обогреватель заднего стекла, система заднего стеклоочистителя и омывателя, система контроля давления в шинах, буксировка прицепа, указатели поворота и аварийная сигнализация, система безопасности автомобиля, система звукового оповещения, переключатель памяти сиденья |
| 2 | 15 | Модуль управления кузовным оборудованием (BCM) |
| 3 | 15 | Модуль управления кузовным оборудованием (BCM), система дверных замков с электроприводом, интеллектуальная система ключей/функция запуска двигателя, система безопасности автомобиля |
| 4 | 15 | Модуль управления кузовным оборудованием (BCM), система дверных замков с электроприводом, интеллектуальная система ключей/функция запуска двигателя, система безопасности автомобиля |
| 5 | - | Не используется |
| 6 | - | Не используется |
| 7 | - | Не используется |
| 8 | - | Не используется |
| 9 | 20 | Задняя грузовая розетка |
| 10 | 10 | Выключатель стоп-сигналов, модуль управления кузовным оборудованием (BCM), интеллектуальный круиз-контроль (ICC), реле удержания тормоза, модуль управления двигателем (ECM) |
| 11 | 15 | Аудиоусилитель Bose |
| 12 | 15 | Аудиоусилитель Bose |
| 13 | 10 | Комбинированный счетчик |
| 14 | 5 | Управление кондиционером, система режимов движения, рулевое колесо с подогревом, система предаварийных ремней безопасности, датчик дождя |
| 15 | 15 | Аудиосистема, блок управления AV, блок дисплея, тюнер спутникового радио, блок управления Bluetooth, видеораспределитель, задние дополнительные входные разъемы, блок дисплея в подголовнике, блок телематического управления (TCU) |
| 16 | 5 | Модуль управления кузовным оборудованием (BCM) |
| 17 | 15 | Двигатель переднего вентилятора |
| 18 | - | Не используется |
| 19 | 20 | Зажигалка |
| 20 | 20 | Разъем питания на задней консоли |
| 21 | 20 | Разъем питания на передней консоли |
| 22 | 10 | Обогрев зеркала заднего вида |
| 23 | 15 | Обогрев заднего стекла |
| 24 | 15 | Обогрев заднего стекла |
| 25 | 10 | Интеллектуальный предупредительный звуковой сигнал ключа, кнопочный выключатель зажигания, модуль управления полным приводом (AWD), разъем канала передачи данных, приемник дистанционного доступа без ключа, блок управления возвратом спинки сиденья, модуль управления коробкой передач (TCM) |
| 26 | 5 | Переключатель направления фары |
| 27 | 15 | Двигатель переднего вентилятора |
| 28 | 15 | 2-й ряд сидений с подогревом |
| 29 | 5 | Аудиосистема, блок управления AV, блок управления круговым обзором, блок управления телематикой (TCU), блок управления эхолотом, автоматическое затемнение внутреннего зеркала заднего вида, реле буксировки прицепа №1, реле буксировки прицепа №2, реле резервного копирования прицепа, обогрев Реле сиденья, реле сиденья с климат-контролем |
| 30 | 10 | Блок управления Bluetooth, блок управления усовершенствованными системами помощи водителю (ADAS), датчик интеллектуального круиз-контроля (ICC), реле удержания тормоза ICC, датчик положения педали тормоза, модуль управления двигателем (ECM), предупреждающий зуммер, боковой радар (левый/правый), Блок видеокамеры, разъем канала передачи данных, электромагнитный клапан управления подвеской двигателя с электронным управлением, управление кондиционером, ионизатор, датчик обнаружения выхлопных газов/постороннего запаха, реле ПТК №1, реле ПТК №2, главный выключатель розетки переменного тока 120 В, сиденье с электроприводом |
| 31 | 5 | Комбинированный счетчик |
| 32 | 10 | Блок датчиков диагностики подушек безопасности, блок управления системой классификации пассажиров |
| 33 | - | Не используется |
| 74 | 10 | Реле обогрева руля |
| Реле | ||
| R1 | Зажигание №2 | |
| R2 | Двигатель вентилятора | |
| R3 | Обогрев заднего стекла | |
| R4 | Аксессуар №1 |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

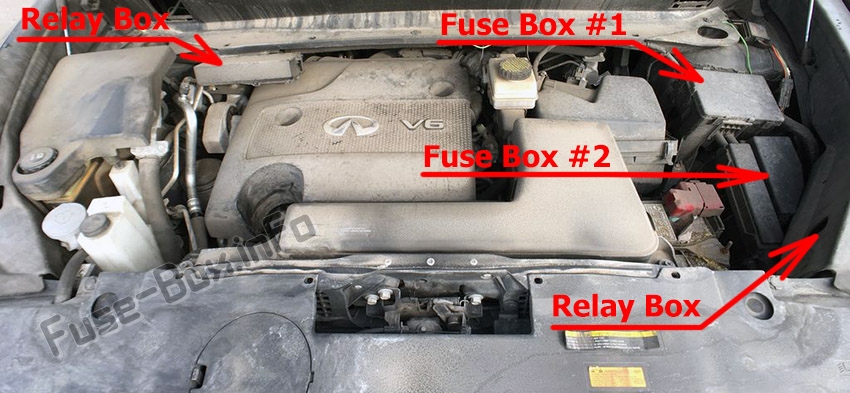

Расположение блока предохранителей
Схема блока предохранителей №1
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 34 | 10 | Правая фара (дальний свет) |
| 35 | 10 | Левая фара (дальний свет) |
| 36 | 15 | Правая фара (ближний свет) |
| 37 | 15 | Левая фара (ближний свет) |
| 38 | 10 | Модуль управления двигателем (ECM), электромагнитный клапан управления VIAS, клапан управления вентиляцией адсорбера EVAP, реле электродвигателя управления дроссельной заслонкой |
| 39 | 10 | Модуль управления двигателем (ECM), электромагнитный клапан управления объемом продувки адсорбера EVAP, электромагнитный клапан управления синхронизацией впускного клапана, электромагнитный клапан управления синхронизацией впускного клапана, электромагнитный клапан управления синхронизацией выпускного клапана, датчик массового расхода воздуха |
| 40 | 15 | Датчики кислорода с подогревом, датчики состава топливовоздушной смеси |
| 41 | 30 | Реле переднего стеклоочистителя |
| 42 | 15 | Реле передних противотуманных фар |
| 43 | 10 | Реле дневных ходовых огней |
| 44 | 15 | Катушки зажигания, конденсатор, модуль управления двигателем (ECM) |
| 45 | 10 | Топливные форсунки, модуль управления двигателем (ECM) |
| 46 | 10 | Переключатель диапазонов коробки передач, модуль управления коробкой передач (TCM), основной датчик скорости, датчик входной скорости, датчик выходной скорости |
| 47 | 15 | Реле топливного насоса |
| 48 | 10 | Реле вентилятора системы охлаждения, электродвигатели корректора фар, переключатель корректора фар, датчик диапазона коробки передач |
| 49 | 10 | Блок управления полным приводом (AWD), модуль управления усилителем рулевого управления, реле электромагнитного клапана ABS, реле электродвигателя ABS, датчик угла поворота рулевого колеса, датчик угловой скорости рыскания/бокового ускорения/замедления |
| 50 | 10 | Передний и задний омыватели, комбинированный переключатель |
| 51 | 10 | Задние фонари, лампы номерного знака, реле буксировки прицепа № 1, переключатель направления фар, лампа перчаточного ящика, освещение |
| 52 | 10 | Габаритные огни, Боковые габаритные огни |
| 53 | 10 | Реле кондиционера |
| 54 | - | Не используется |
| 55 | 15 | Реле двигателя управления дроссельной заслонкой |
| 56 | 10 | Модуль управления двигателем (ECM) |

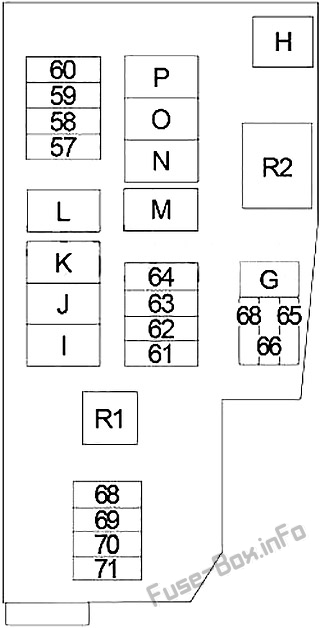

Схема блока предохранителей №2
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 57 | 10 | Генератор, реле противоугонного звукового сигнала |
| 58 | 10 | Аудиосистема БОСЕ |
| 59 | 30 | Реле ПТК №1 (нагреватель PTC) |
| 60 | 30 | Реле ПТК №2 (нагреватель PTC) |
| 61 | 30 | Реле буксировки прицепа №2 (Розетка прицепа) |
| 62 | 10 | Блок управления полным приводом (AWD) |
| 63 | 15 | Реле звукового сигнала, интеллектуальная система ключей |
| 64 | 30 | Блок управления электроприводом возврата спинки сиденья |
| 65 | 10 | Вспомогательное реле №2 (модуль управления AV, тюнер спутникового радио, переключатель кондиционера и AV в сборе, блок управления Bluetooth, сиденье с электроприводом, блок управления монитором кругового обзора, видеораспределитель, задние дополнительные входные разъемы, блок управления телематикой (TCU), телематика Переключатель, переключатель дистанционного управления зеркалами с электроприводом, комбинированный счетчик) |
| 66 | 15 | Сиденье с климат-контролем, сиденье с подогревом (со стороны пассажира) |
| 67 | 10 | Реле буксировки прицепа №1 (Розетка прицепа) |
| 68 | 15 | Сиденье с климат-контролем, сиденье с подогревом (со стороны водителя) |
| 69 | 30 | Инверторная система |
| 70 | 20 | Реле электродвигателя заднего вентилятора |
| 71 | 20 | Реле электродвигателя заднего вентилятора |
| G | 30 | Электрический тормоз (прицеп) |
| H | 60 | Реле вентилятора охлаждения |
| I | 50 | АБС (реле двигателя) |
| J | 30 | ABS (реле электромагнитного клапана) |
| K | 40 | Реле зажигания №2 (предохранители: 28, 29, 30, 31, 32), реле стартера, реле управления стартером |
| L | 30 | Система предаварийных ремней безопасности (со стороны водителя) |
| M | 30 | Система предаварийных ремней безопасности (со стороны пассажира) |
| N | 40 | Автоматическая система задней двери |
| O | 40 | Блок управления кузовным оборудованием (BCM), система автоматического освещения, автоматическая система задней двери, фонарь заднего хода, система блокировки переключения передач CVT, система дневного света, передняя противотуманная фара, система переднего стеклоочистителя и омывателя, фара, система наведения фар, рулевое колесо с подогревом, Освещение, интеллектуальная система ключа/функция запуска двигателя, интеллектуальная система ключа, внутреннее освещение салона, IVIS, система люка, габаритные огни, освещение номерного знака, задние фонари, система блокировки дверей с электроприводом, сиденья с электроприводом, система стеклоподъемников, обогреватель заднего стекла, задний Система стеклоочистителя и омывателя, система контроля давления в шинах, буксировка прицепа, указатели поворота и аварийная сигнализация, система безопасности автомобиля, система звукового оповещения, автоматический позиционер привода, наклон и телескопическая рулевая колонка |
| P | - | Не используется |
| R1 | Реле звукового сигнала | |
| R2 | Реле вентилятора охлаждения |

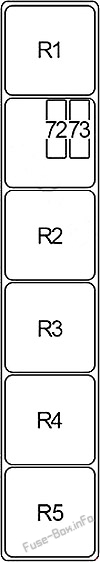

Релейный блок №1
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 72 | 10 | Реле резервного копирования прицепа |
| 73 | 15 | Реле поворота прицепа (слева), Реле поворота прицепа (справа) |
| 74 | 10 | Реле обогрева руля |
| Реле | ||
| R1 | ПТК №2 | |
| R2 | Интеллектуальный круиз-контроль (ICC) Brake Hold | |
| R3 | Аксессуар №2 | |
| R4 | Не используется | |
| R5 | ПТК №1 |

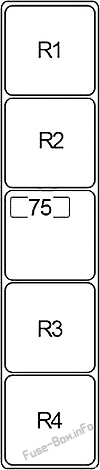

Блок реле №2
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 75 | 10 | Система помощи водителю |
| R1 | Не используется | |
| R2 | Не используется | |
| R3 | Не используется | |
| R4 | Реле дневных ходовых огней |

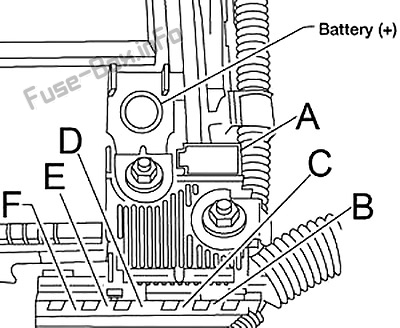

Блок плавких вставок
Основные предохранители расположены на плюсовой клемме аккумуляторной батареи.
| № | Ампер Рейтинг | Описание |
|---|---|---|
| A | 250 | Генератор, Стартер, Предохранители: B, C, D |
| B | 100 | Предохранители: 57, 58, 59, 60, 61, 62, 63, 64, 72, 73, H, I, J, K, L, M, N, O |
| C | 80 | Реле дальнего света фар (предохранители: 34, 35), реле ближнего света фар (предохранители: 36, 37), реле задних фонарей (предохранители: 51, 52), предохранители: 41, 42, 43, 68, 69, 70, 71 |
| D | 100 | Модуль управления усилителем руля |
| E | 80 | Реле блока управления двигателем (предохранители: 38, 39, 40), реле зажигания №1 (предохранители: 44, 45, 46, 47, 48, 49, 50) Предохранители: 53, 55, 56 |
| F | 100 | Дополнительное реле № 1 (предохранители: 19, 20, 21), реле обогревателя заднего стекла (предохранители: 22, 23, 24), реле электровентилятора (предохранители: 17, 27), предохранители: 1, 2, 3, 4, 9, 10, 11, 12, 13, 14, 15, 16, 25, 65, 66, 67, Г |
