Предохранители и реле Infiniti QX56 / QX80 (Z62, 2010-2017)

Схемы относятся к указанным годам и вариантам Infiniti QX56 / QX80 (Z62, 2010-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Infiniti.

Расположение предохранителей Infiniti QX56 и QX80 2010-2017 гг.

Предохранители прикуривателя (розетки) в Infiniti QX56/QX80 Это предохранители № 18 (2010–2013 гг.: разъем питания консоли) и № 20 (передний разъем питания, разъем питания в багажном отделении) в блоке предохранителей на приборной панели.

Оглавление

Блок предохранителей в салоне

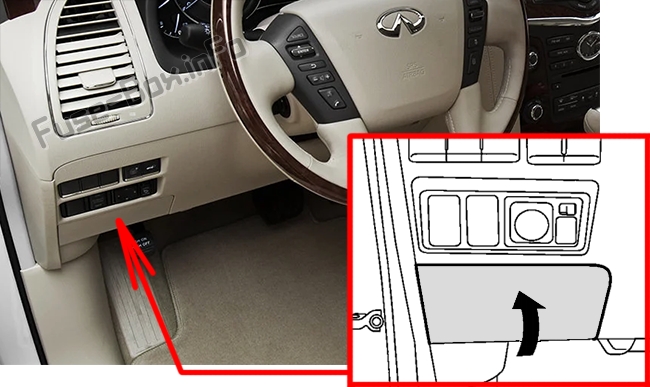

Расположение блока предохранителей

Блок предохранителей находится за крышкой слева от рулевого колеса. Расположение блока предохранителей

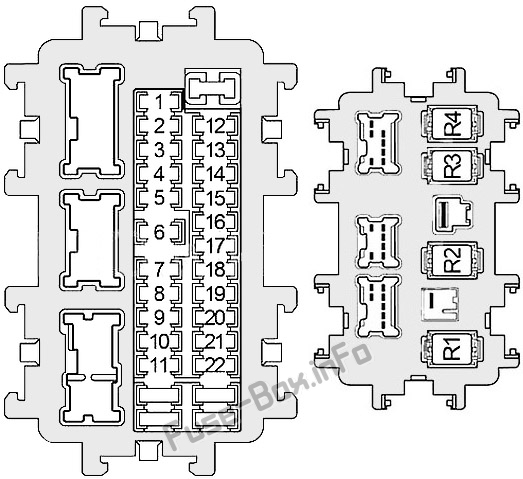

Схема блока предохранителей

Назначение предохранителей в панели приборов

№	Ампер Рейтинг	Описание
1	10	Комбинированный переключатель
2	10	Блок датчиков диагностики подушек безопасности, блок управления системой классификации пассажиров
3	10	Интеллектуальный круиз-контроль (ICC) Выключатель тормоза, Устройство автоматического контроля скорости (ASCD) Выключатель тормоза, Выключатель стоп-сигнала, Электродвигатель регулировки фары, левый/правый, Разъем канала передачи данных, Датчик угла поворота рулевого колеса, Комбинированный счетчик, Выключатель обогрева рулевого колеса, Низкая шина, Давление Блок управления предупреждением, блок управления усилителем руля, шлюз CAN, тройной переключатель (переключатель APS), блок управления адаптивной системой переднего освещения (AFS), главный выключатель розетки переменного тока 120 В, реле сиденья с климат-контролем
4	10	Управление задним кондиционером, блок управления монитором кругового обзора, автоматический усилитель кондиционера, ионизатор, блок управления AV, реле заднего кондиционера, датчик обнаружения выхлопных газов / наружной двери, модуль автоматического управления задней дверью, внутреннее зеркало с автоматическим затемнением , Блок управления эхолотом (2014-2017), Модуль управления телематикой (TCU (2014-2017))
5	15	Усилитель BOSE
6	10	Разъем канала передачи данных, часы, выключатель электропривода разблокировки второго сиденья, левый/правый, интеллектуальный зуммер предупреждения о ключе, блок управления ремнями безопасности перед столкновением, датчик дождя, автоматическое затемнение внутреннего зеркала заднего вида, комбинированный счетчик (2014-2017)
7	10	Выключатель стоп-сигналов, блок управления кузовным оборудованием (BCM), интеллектуальный круиз-контроль (ICC), реле удержания тормоза, электрический тормоз
8	15	Усилитель BOSE
9	10	Блок управления монитором кругового обзора, автоматический усилитель кондиционера, модуль управления автоматической задней дверью, переключатель наклона, левый/правый, переключатель складывания, левый/правый, автоматический предупреждающий зуммер задней двери
10	10	Кнопочный переключатель зажигания, переключатель памяти сиденья, модуль управления кузовным оборудованием (BCM)
11	10	Комбинированный счетчик (2010-2013), CAN-шлюз
12	20	Вспомогательное реле №2
13	10	Переключатель 4WD, режим Snow Mode/режим буксировки/выключение VDC в сборе
14	15	Переключатель второго левого/правого сиденья с подогревом
15	15	Переключатель обогрева переднего левого/правого сиденья
16	20	Реле заднего вентилятора
17	-	Не используется
18	20	2010–2013 год: розетка для консоли
19	10	Переключатель дистанционного управления дверным зеркалом (2010-2013 гг.), блок управления гидролокатором (2010-2013 гг.), блок управления монитором кругового обзора, автоматический усилитель кондиционера, многофункциональный переключатель, блок управления AV, передний дисплей, видеораспределитель, главный выключатель стеклоподъемника (2014-2017), усилитель BOSE (2014-2017), модуль управления телематикой (TCU (2014-2017)), переключатель телематики (2014-2017)
20	20	Передняя розетка, розетка в багажном отделении, вспомогательное реле №2
21	15	Двигатель переднего вентилятора
22	15	Двигатель переднего вентилятора

Реле
R1		Зажигание
R2		Зажигание №2
R3		Аксессуар
R4		воздуходувка

Блоки предохранителей в моторном отсеке

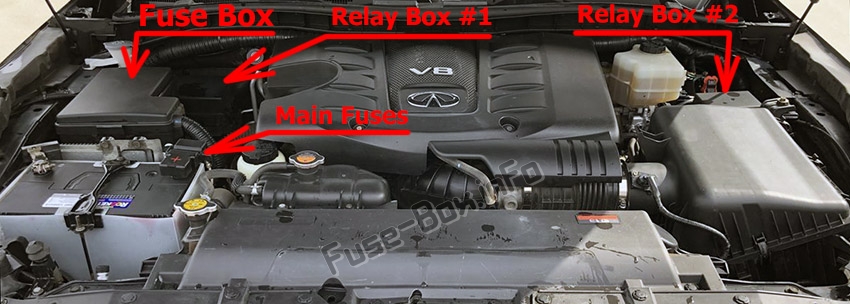

Расположение блока предохранителей

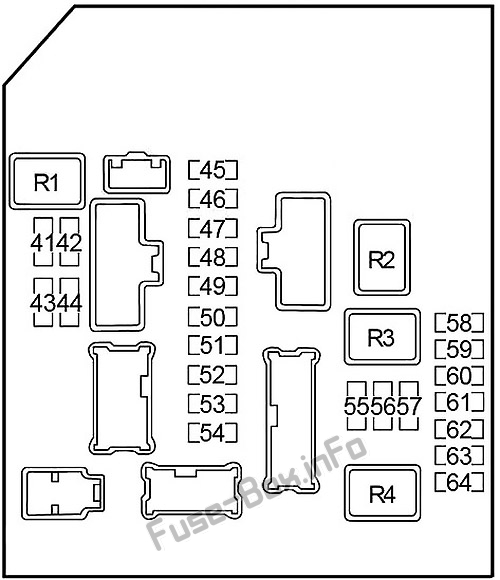

Схема блока предохранителей №1

Назначение предохранителей в блоке предохранителей №1 моторного отсека

№	Ампер Рейтинг	Описание
41	15	Реле обогревателя заднего стекла
42	15	Реле обогревателя заднего стекла
43	20	Модуль управления двигателем (ECM), антенный усилитель NATS, реле ECM (датчик массового расхода воздуха, электромагнитный клапан управления объемом продувки адсорбера испарителя, модуль управления событиями и подъемом регулируемого клапана (VVEL), электромагнитный клапан управления синхронизацией впускного клапана, соотношение воздух-топливо (A) /F) Датчик, подогреваемый кислородный датчик, обратный топливный клапан, клапан управления вентиляцией адсорбера EVAP, реле форсунки (2014-2017))
44	10	Реле блокировки рулевого управления
45	30	Реле переднего стеклоочистителя
46	10	Реле задних фонарей прицепа, левый задний комбинированный фонарь, правый/левый задний фонарь, лампа освещения номерного знака
47	10	Лампа перчаточного ящика, переключатель сиденья с климат-контролем, управление задним кондиционером, блок управления монитором кругового обзора, переключатель обогрева рулевого колеса, узел переключателя 4WD, селектор коробки передач, многофункциональный переключатель, переключатель обогрева переднего сиденья, переключатель обогрева второго левого сиденья Правый, часы, выключатель электропривода разблокировки второго сиденья, левый/правый, электрический тормоз, главный выключатель розетки переменного тока 120 В, розетка питания консоли (подстаканник), узел выключателя режима снега / режима буксировки / выключения постоянного тока, переключатель направления фары, переключатель дистанционного управления дверным зеркалом , комбинированный переключатель (спиральный кабель), переключатель аварийной сигнализации, переключатель сброса маршрута и переключатель управления освещением, переключатель бортового компьютера, автоматический главный выключатель задней двери, тройной переключатель, двойной переключатель, правый задний комбинированный фонарь, ручка передней двери лампы настроения, ручка задней двери лампы настроения , Подсветка карты, Переключатель телематики
48	-	Не используется
49	10	Реле кондиционера
50	15	Передняя противотуманная фара
51	10	Правая фара (дальний свет)
52	10	Левая фара (дальний свет)
53	15	Левая фара (ближний свет)
54	15	Правая фара (ближний свет)
55	10	Реле фонарей заднего хода, реле питания прицепа, модуль управления коробкой передач (TCM)
56	10	Блок управления передачей
57	10	ABS, реле стоп-сигналов, датчик скорости рыскания / бокового / замедления G
58	-	Не используется
59	-	Не используется
60	15	2010-2013: Реле форсунки
61	15	Катушки зажигания, конденсатор
62	10	Модуль управления двигателем (ECM)
63	-	Не используется
64	20	Реле двигателя управления дроссельной заслонкой

Реле
R1		Обогрев заднего стекла
R2		Зажигание №3
R3		Зажигание №2
R4		Зажигание

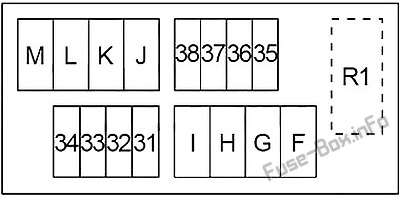

Схема блока предохранителей №2

Назначение предохранителей в блоке предохранителей №2 моторного отсека

№	Ампер Рейтинг	Описание
31	15	Реле звукового сигнала
32	10	Генератор
33	10	Привод педали акселератора
34	10	Блок управления передачей
35	15	Блок управления AV, передний дисплей, видеораспределитель, левый/правый дисплей в подголовнике, модуль управления телематическими системами (TCU (2014-2017))
36	10	Реле звукового сигнала безопасности автомобиля
37	10	IPDM (реле зажигания № 2 (модуль управления выравнивателем воздуха), реле зажигания № 3 (предупреждающий зуммер, двойной переключатель (переключатель систем предупреждения), интеллектуальный круиз-контроль (ICC), реле удержания тормоза, датчик интеллектуального круиз-контроля (ICC), акселератор). Привод педали, блок управления усовершенствованными системами помощи водителю (ADAS), боковой радар, левый/правый, блок камеры полосы движения)
38	10	Модуль управления коробкой передач (TCM)
F	40	Электротормоз, Предохранители: "Т", "В", "79", "84", "85", "86"
G	40	Реле зажигания №1 (Предохранители: «1», «2», «3», «4», «16»), Предохранители: «12», «81», «82», «83», «У»
H	40	IPDM
I	30	Реле воздушного компрессора
J	30	Блок управления передачей
K	50	Блок управления кузовным оборудованием (BCM), автоматический выключатель (блок управления автоматическим позиционированием привода, блок управления сиденьем водителя, переключатель поясничной опоры)
L	30	ABS
M	50	ABS
R1		Реле звукового сигнала

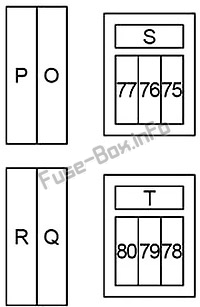

Дополнительный держатель предохранителя

№	Ампер Рейтинг	Описание
P	50	Реле зажигания (Предохранители: «71», «72», «73», «74»)
O	50	Реле электродвигателя привода с переменным событием и подъемом клапана (VVEL)
R	50	Предохранители: «Т», «79»
Q	50	2010-2013: Предохранители: "S", "75", "76", "77"; 2014-2017: Предохранители: "S", "75", "76", "77", "87", "88", "89", "90"
75	15	Реле антиобледенителя стеклоочистителя
76	10	Реле обогрева рулевого колеса
77	30	Блок управления ремнями безопасности перед столкновением
S	30	Сиденья второго ряда (реле разблокировки с электроприводом, левое/правое, реле верхнего положения 2, левое/правое, реле нижнего положения 2, левое/правое)
78	-	Не используется
79	30	Инверторный блок
80	10	Реле антиобледенителя стеклоочистителей, наружное зеркало заднего вида
T	30	Модуль автоматического управления задней дверью

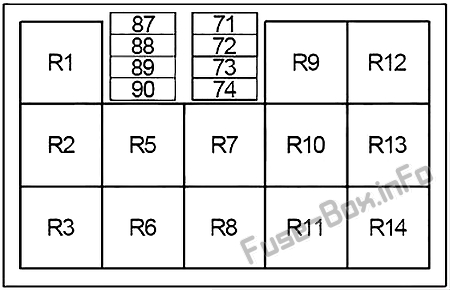

Релейный блок №1

№	Ампер Рейтинг	Описание
71	30	Модуль управления двигателем (ECM)
72	10	Муфта охлаждающего вентилятора с электрическим управлением
73	15	Модуль управления топливным насосом
74	10	ABS
87	15	2014-2017: Реле форсунки
88	10	2014–2017: Эстафета дневных ходовых огней
89	10	2014–2017: Эстафета дневных ходовых огней
90	10	2014–2017: Эстафета дневных ходовых огней

Реле
R1		Дистанционный запуск двигателя
R2		Не используется
R3		2010–2013 год: Сигнал автомобильной безопасности; 2014–2017: Дневные ходовые огни
R4		Не используется
R5		Не используется
R6		Резервная лампа
R7		Рулевое колесо с подогревом
R8		Интеллектуальный круиз-контроль (ICC) Brake Hold
R9		стеклоочиститель антиобледенитель
R10		Задний кондиционер
R11		Стоп-сигнал
R12		Воздушный компрессор
R13		Зажигание
R14		Двигатель привода с регулируемым событием и подъемом клапана (VVEL)

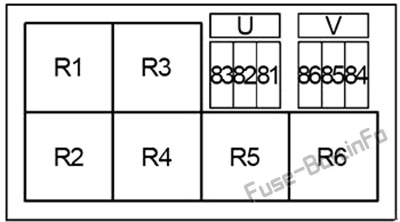

Блок реле №2

№	Ампер Рейтинг	Описание
81	15	Реле сиденья с климат-контролем
82	15	Реле сиденья с климат-контролем
83	30	Блок управления ремнями безопасности перед столкновением
84	15	Реле указателя поворота прицепа (левого), реле указателя поворота прицепа (правого)
85	10	Реле фонаря заднего хода
86	10	Реле задних фонарей прицепа
U	30	Реле омывателя фар
V	30	Реле питания прицепа

Реле
R1		Сиденье с климат-контролем
R2		Лампа указателя поворота прицепа (правая)
R3		Омыватель фар
R4		Лампа указателя поворота прицепа (левая)
R5		Задний фонарь прицепа
R6		Мощность прицепа

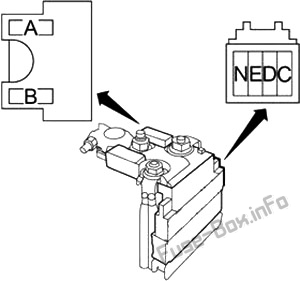

Блок плавких вставок

Основные предохранители расположены на плюсовой клемме аккумуляторной батареи. Блок плавких вставок

№	Ампер Рейтинг	Описание
A	140	Генератор, Предохранители: "C", "D", "E"
B	80	Предохранители: «О», «П», «Q», «R»
C	100	Реле зажигания (реле высокого напряжения переднего стеклоочистителя, предохранители: «55», «56», «57», «60», «61», «62»), предохранители: «41», «42», «43», « 44", "64"
D	80	Вспомогательное реле (предохранители: «18», «19», «20»), реле зажигания №2 (предохранители: «13», «14», «15»), реле вентилятора (предохранители: «21», «22»). "), предохранители: "5", "6", "7", "8", "9", "10", "11"
E	80	Предохранитель: «31», «32», «33», «34», «35», «36», «37», «38», «F», «G», «H», «I», «Дж», «К», «Л», «М»
N	60	Реле дальнего света фар (предохранители: «51», «52»), реле ближнего света фар (предохранители: «53», «54»), реле задних фонарей (предохранители: «46», «47»), реле передних противотуманных фар ( Предохранители: "50"), Предохранители: "45", "49"
