Предохранители и реле Infiniti QX56 (JA60, 2004-2010)
Схемы относятся к указанным годам и вариантам Infiniti QX56 (JA60, 2004-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Infiniti.
Расположение предохранителей Infiniti QX56 2004-2010 гг.
Предохранители прикуривателя (розетки) в Infiniti QX56 Это предохранители № 6, № 7, № 18 в блоке предохранителей панели приборов и предохранитель № 28 в блоке предохранителей № 2 моторного отсека.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне
Расположение блока предохранителей

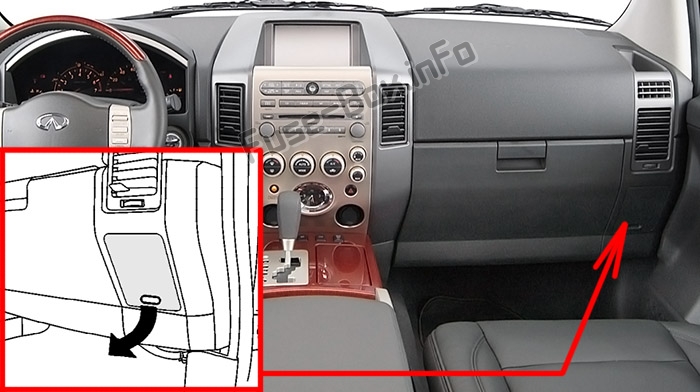

2004-2007 гг.: Блок предохранителей находится за крышкой рядом с перчаточным ящиком.

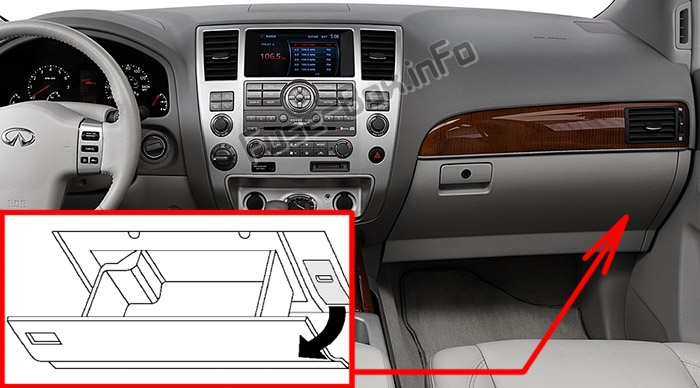

2008-2010 гг.: Блок предохранителей находится за крышкой внутри перчаточного ящика.

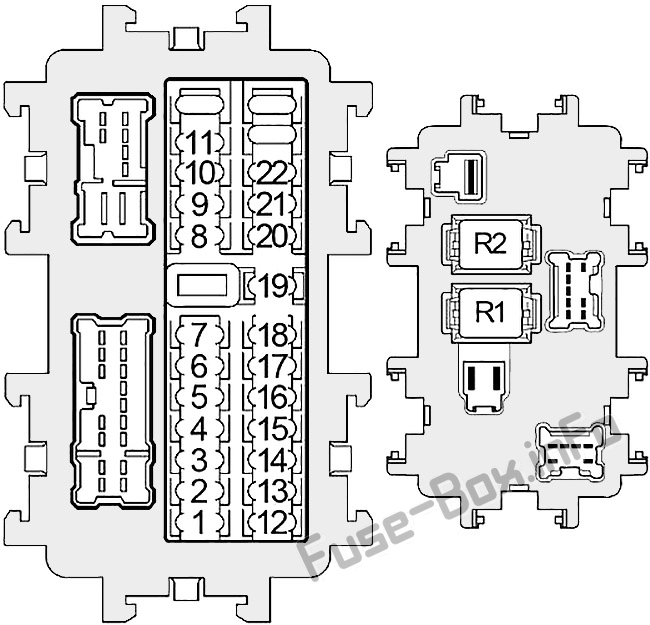

Схема блока предохранителей
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 1 | 10 | Реле обогрева сиденья |
| 2 | 10 | Блок управления сиденьем водителя |
| 3 | 10 | Модуль управления коробкой передач (TCM), система All-Mode 4wd, система блокировки переключения передач A/T, система управления тормозами, освещение, интеллектуальная система круиз-контроля, интеллектуальная система ключей/функция запуска двигателя, система иммобилайзера Infiniti (IVIS), комбинированный счетчик, Система управления подвеской, система контроля давления в шинах, указатели поворота и аварийная сигнализация, система безопасности автомобиля, система звукового оповещения |
| 4 | 10 | Аудио, переключатель AV, блок управления дисплеем, блок управления Navi, DVD-плеер, блок управления кузовным оборудованием (BCM), комбинированный прибор, блок управления камерой заднего вида, тюнер спутникового радио |
| 5 | 10 | Переключатель дистанционного управления дверным зеркалом |
| 6 | 15 | Разъем питания консоли |
| 7 | 15 | Зажигалка |
| 8 | 10 | Управление передним воздухом, реле электродвигателя переднего вентилятора, реле водяного клапана |
| 9 | 10 | Комбинированный переключатель |
| 10 | 15 | Двигатель заднего вентилятора |
| 11 | 15 | Двигатель заднего вентилятора |
| 12 | 10 | Разъем канала передачи данных, блок управления дисплеем, блок управления Navi, блок управления сонаром, блок управления блокировкой переключения передач, блок управления подвеской, блок управления задней дверью, внутреннее зеркало с автоматическим затемнением, компас и термометр, рулевое колесо с подогревом, система сонара, автомобиль Infiniti Система иммобилайзера (IVIS) |
| 13 | 10 | Блок датчиков диагностики подушек безопасности, блок управления системой классификации пассажиров |
| 14 | 10 | Комбинированный счетчик (система переднего стеклоочистителя и омывателя, система заднего стеклоочистителя и омывателя) |
| 15 | 10 | Устройство автоматического контроля скорости (ASCD) Выключатель тормоза, интеллектуальный круиз-контроль (ICC) Реле удержания тормоза, датчик ICC, блок ICC |
| 16 | 10 | Реле обогрева сиденья |
| 17 | 15 | Сабвуфер |
| 18 | 15 | Передняя розетка питания (слева) |
| 19 | 10 | Датчик угла поворота рулевого колеса, комбинированный счетчик, переключатель с ключом и соленоид замка, управление передним воздухом, блок управления блокировкой переключения передач, устройство A / T, разъем канала передачи данных, реле водяного клапана, универсальный приемопередатчик Homelink, часы, система дверного замка с электроприводом, третье складывание с электроприводом Рядное место |
| 20 | 10 | Выключатель стоп-сигнала, реле прожекторов, интеллектуальный круиз-контроль (ICC), реле удержания тормоза |
| 21 | 10 | Блок интеллектуального круиз-контроля (ICC) |
| 22 | 15 | Блок управления кузовом (BCM), блок управления сиденьем водителя, блок управления задней дверью, переключатель памяти сиденья, блок управления автоматическим позиционером привода, автоматическая система задней двери, интеллектуальная система управления ключами/функция запуска двигателя, лампа освещения салона, система иммобилайзера Infiniti (IVIS) ), Система дверных замков с электроприводом, Система безопасности автомобиля |
| R1 | Дополнительное реле | |
| R2 | Реле заднего вентилятора |
Дополнительные реле
| № | Реле |
|---|---|
| R1 | Реле буксировки прицепа №1 |
| R2 | Реле заднего стеклоподъемника с электроприводом (закрыть) |
| R3 | Реле заднего электростеклоподъемника (разомкнуто) |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

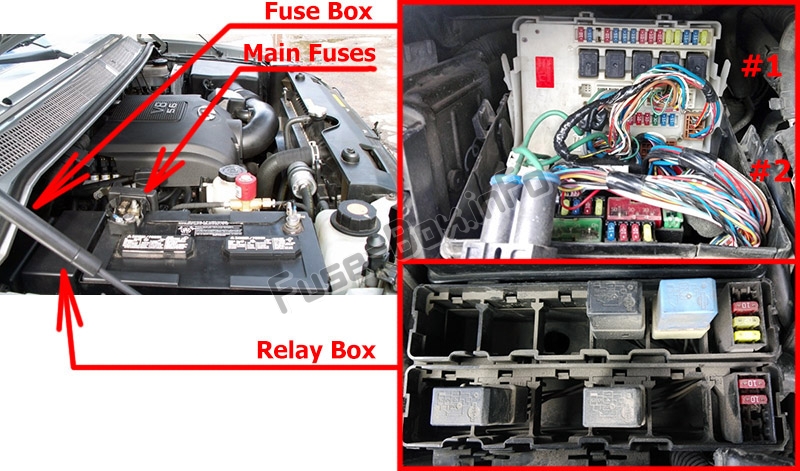

Расположение блока предохранителей

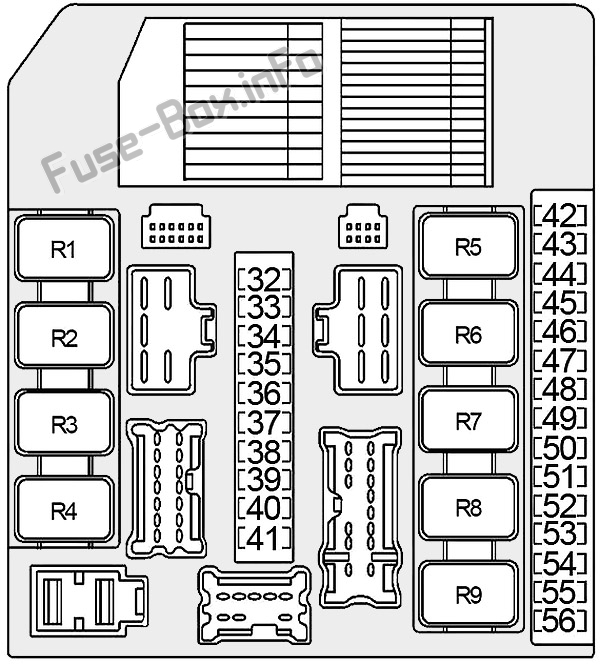

Схема блока предохранителей №1 (версия 1)
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 32 | 10 | Реле буксировки прицепа №1 |
| 33 | - | Не используется |
| 34 | 10 | Правая фара (дальний свет) |
| 35 | 10 | Левая фара (дальний свет) |
| 36 | 10 | Переключатель управления освещением, переключатель освещения, реле буксировки прицепа № 1, блок управления дисплеем |
| 37 | 10 | Передние комбинированные фонари, Задние комбинированные фонари, Освещение номерного знака, Реле буксировки прицепа, Переключатель освещения |
| 38 | 10 | Реле фонаря заднего хода (задний ход буксировки прицепа) |
| 39 | 30 | Реле переднего стеклоочистителя |
| 40 | 15 | Левая фара (ближний свет) |
| 41 | 15 | Правая фара (ближний свет), электродвигатели регулировки фары |
| 42 | 10 | Реле кондиционера |
| 43 | 15 | Реле обогрева зеркал |
| 44 | - | Не используется |
| 45 | 10 | Эстафета дневного света |
| 46 | 15 | Реле обогревателя заднего стекла |
| 47 | 15 | Реле обогревателя заднего стекла |
| 48 | 15 | Реле топливного насоса |
| 49 | 10 | Модуль управления коробкой передач (TCM), блок управления раздаточной коробкой, переключатель полного привода, реле раздаточной коробки |
| 50 | 10 | АБС, датчик угла поворота рулевого колеса |
| 51 | 10 | Реле фонаря заднего хода, реле буксировки прицепа № 2 |
| 52 | 20 | Реле двигателя управления дроссельной заслонкой |
| 53 | 20 | Модуль управления двигателем (ECM), реле ECM, блок управления передачей, антенный усилитель NATS, процессор IPDM |
| 54 | 10 или 15 | Датчики состава топливовоздушной смеси, датчики кислорода с подогревом (2004-2006 - 10A; 2007-2010 - 15A) |
| 55 | 15 | Топливные форсунки |
| 56 | 20 | Передние противотуманные фары |
| Реле | ||
| R1 | Обогрев заднего стекла | |
| R2 | Модуль управления двигателем (ECM) | |
| R3 | Низкий уровень фар | |
| R4 | Передняя противотуманная фара | |
| R5 | Стартер | |
| R6 | Зеркало с подогревом | |
| R7 | Не используется | |
| R8 | Охлаждающий вентилятор | |
| R9 | Зажигание |

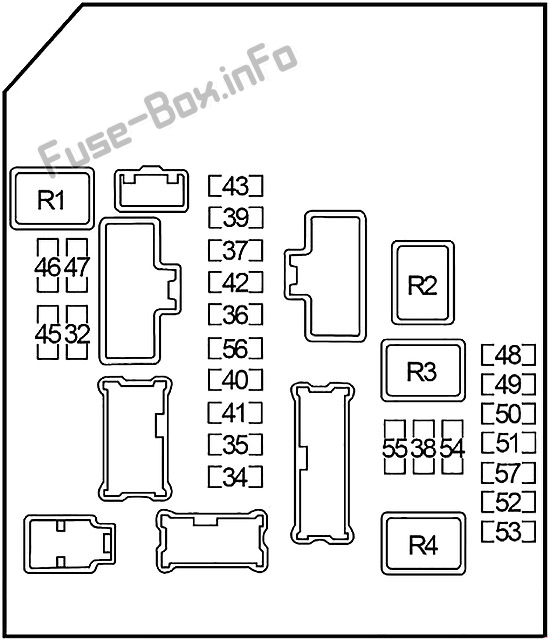

Схема блока предохранителей №1 (версия 2)
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 32 | 10 | Буксировка прицепа |
| 33 | - | Не используется |
| 34 | 10 | Правая фара (дальний свет) |
| 35 | 10 | Левая фара (дальний свет) |
| 36 | 10 | Переключатель управления освещением, переключатель освещения, реле прицепа №1, блок управления дисплеем |
| 37 | 10 | Передние комбинированные фонари, Задние комбинированные фонари, Освещение номерного знака, Реле буксировки прицепа, Переключатель освещения |
| 38 | 10 | Реле фонаря заднего хода (задний ход буксировки прицепа) |
| 39 | 30 | Реле переднего стеклоочистителя |
| 40 | 15 | Левая фара (ближний свет) |
| 41 | 15 | Правая фара (ближний свет), электродвигатели регулировки фары |
| 42 | 10 | Реле кондиционера |
| 43 | 15 | Реле обогрева зеркал |
| 44 | - | Не используется |
| 45 | 10 | Эстафета дневного света |
| 46 | 15 | Реле обогревателя заднего стекла |
| 47 | 15 | Реле обогревателя заднего стекла |
| 48 | 15 | Реле топливного насоса |
| 49 | 10 | Модуль управления коробкой передач (TCM), блок управления раздаточной коробкой, переключатель полного привода, реле раздаточной коробки |
| 50 | 10 | ABS |
| 51 | 10 | Реле фонарей заднего хода, Реле буксировки прицепа №2 |
| 52 | 20 | Реле двигателя управления дроссельной заслонкой |
| 53 | 20 | Модуль управления двигателем (ECM), реле ECM |
| 54 | 15 | Датчики состава топливовоздушной смеси, датчики кислорода с подогревом |
| 55 | 15 | Топливные форсунки |
| 56 | 15 | Передние противотуманные фары |
| 57 | - | Не используется |
| Реле | ||
| R1 | Обогрев заднего стекла | |
| R2 | Вентилятор охлаждения (№1) | |
| R3 | Вентилятор охлаждения (№2) | |
| R4 | Зажигание |

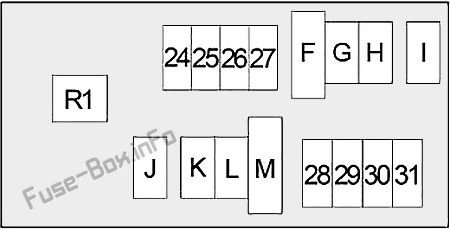

Схема блока предохранителей №2
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 24 | 20 | Реле электродвигателя переднего вентилятора |
| 25 | 15 | Реле звукового сигнала, интеллектуальная система ключей, система безопасности автомобиля |
| 26 | 10 | 2006-2010: Блок управления полным приводом |
| 27 | 20 | Реле электродвигателя переднего вентилятора |
| 28 | 15 | Задняя грузовая розетка |
| 29 | 10 | Блок управления подвеской |
| 30 | 10 | Генератор |
| 31 | 20 | Аудио, переключатель AV, усилитель динамика BOSE, блок управления дисплеем, блок управления Navi, DVD-плеер, спутниковый радиотюнер, блок управления камерой заднего вида |
| F | 50 | Блок управления кузовным оборудованием (BCM), автоматический выключатель, система автоматического освещения, автоматический позиционер привода, автоматическая система задней двери, система дневного света, передняя противотуманная фара, система переднего стеклоочистителя и омывателя, фара, система наведения фар, освещение. Интеллектуальная система ключа/функция запуска двигателя, внутреннее освещение салона, система иммобилайзера Infiniti (IVIS), габаритные огни, освещение номерного знака, задние фонари, система блокировки дверей с электроприводом, сиденье третьего ряда с электроприводом складывания, система стеклоподъемников, обогреватель заднего стекла, задний фонарь Система стеклоочистителей и омывателей, люк на крыше, система контроля давления в шинах, буксировка прицепа, указатели поворота и аварийная сигнализация, система безопасности автомобиля, система звукового оповещения |
| G | 30 | Реле двигателя компрессора (блок управления подвеской) |
| H | 30 | ABS |
| I | 40 | ABS |
| J | 30 | Реле буксировки прицепа №2 |
| K | 40 | Электрический тормоз (буксировка прицепа) |
| L | 40 | Реле вентилятора системы охлаждения, реле обогрева зеркал, предохранитель: "N" ('08-'10) |
| M | 40 | Выключатель зажигания. Интеллектуальная система ключей/функция запуска двигателя, система иммобилайзера Infiniti (IVIS), предохранители: «57», «58» |
| N | 25 | 2008-2010 гг.: Реле вентилятора системы охлаждения, реле обогрева зеркал. |
| R1 | Реле звукового сигнала |

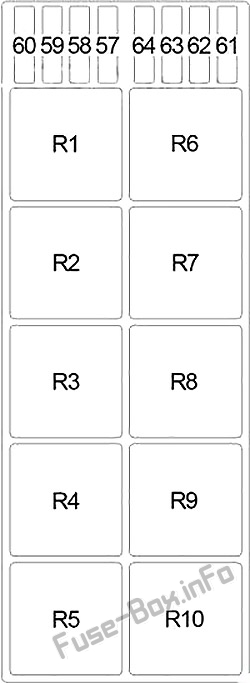

Релейная коробка
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 57 | 20 | Реле переключения передач (высокий уровень), реле переключения передач (низкий уровень) |
| 58 | 20 | Реле двигателя передачи |
| 59 | 10 | Модуль управления кузовным оборудованием (BCM), модуль управления двигателем (ECM), система All-Mode 4WD, система автоматического освещения, автоматический позиционер привода, система дневного света, передняя противотуманная фара, система переднего стеклоочистителя и омывателя, фара, система наведения фар, освещение, Интеллектуальная система ключа/функция запуска двигателя, внутреннее освещение салона, система иммобилайзера Infiniti (IVIS), стояночные огни, освещение номерного знака, задние фонари, система стеклоподъемников, обогреватель заднего стекла, система заднего стеклоочистителя и омывателя, система запуска, люк на крыше, шина Система контроля давления, буксировка прицепа, указатели поворота и аварийная сигнализация, система звукового оповещения |
| 60 | 15 | 2008–2010: Буксировка прицепа, блок управления кузовным оборудованием (BCM) |
| 61 | - | Не используется |
| 62 | - | Не используется |
| 63 | 10 | 2008-2010 гг.: Рулевое колесо с подогревом |
| 64 | 10 | 2008-2010 гг.: Автоматический позиционер привода, система блокировки переключения передач, блок управления кузовом (BCM), интеллектуальная система ключей, лампа салона, система иммобилайзера Infiniti (IVIS), система дверного замка с электроприводом, система звукового оповещения. |
| Реле | ||
| R1 | 2008–2010 годы: отключение трансфера | |
| R2 | Передача Shift Low | |
| R3 | 2004-2007 гг.: Интеллектуальный круиз-контроль (ICC) Brake Hold | |
| R4 | 2004-2005: Буксировка прицепа (№1); 2006-2010: Поворот прицепа (левый) | |
| R5 | 2004-2005: Фонарь заднего хода; 2006–2010: Поворот прицепа (справа) | |
| R6 | Не используется | |
| R7 | Передача Shift High (4WD) | |
| R8 | Дневной свет | |
| R9 | Стоп-сигнал | |
| R10 | Прицеп-эвакуатор (№2) |

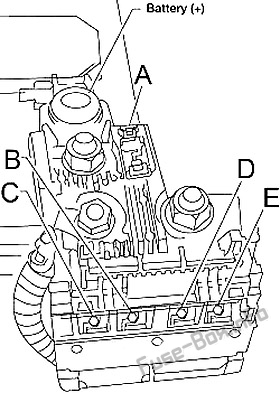

Блок плавких вставок
Основные предохранители расположены на плюсовой клемме аккумуляторной батареи.
| № | Ампер Рейтинг | Описание |
|---|---|---|
| A | 140 | Генератор, Предохранители: "D", "E" |
| B | 60 | Реле аксессуаров (предохранители: «4», «5», «6», «7»), реле заднего вентилятора (предохранители: «10», «11»), предохранители: «3», «17», «18» , "19", "20", "21", "22" |
| C | 80 | Реле зажигания (Предохранители: «38», «48», «49», «50», «51', «54», «55»), Предохранители: «46», «47», «52», «53». " |
| D | 80 | Реле передних противотуманных фар (предохранители: «34», «35»), реле дальнего света фар (предохранители: «34», «35»), реле ближнего света фар (предохранители: «40», «41»), реле задних фонарей ( "36", "37"), Предохранители: "32", "39", "42", "43", "45" |
| E | 100 | Предохранители: «28», «29», «30», «31», «И», «К», «Л» |
