Предохранители и реле Infiniti QX50 (2013-2017)
Схемы относятся к указанным годам и вариантам Infiniti QX50 (2013-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Infiniti.
Расположение предохранителей Infiniti QX50 2013-2017
Предохранители прикуривателя (розетки) в Infiniti QX50 Это предохранители № 18 (передняя розетка) и № 20 (консольная розетка) во внутреннем блоке предохранителей.
Оглавление
Блок предохранителей в салоне

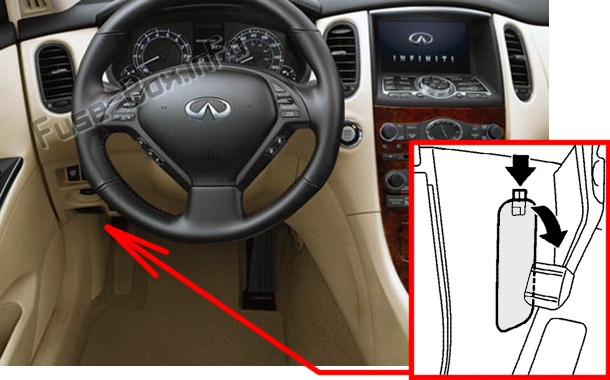

Расположение блока предохранителей
Блок предохранителей находится за крышкой под панелью приборов.

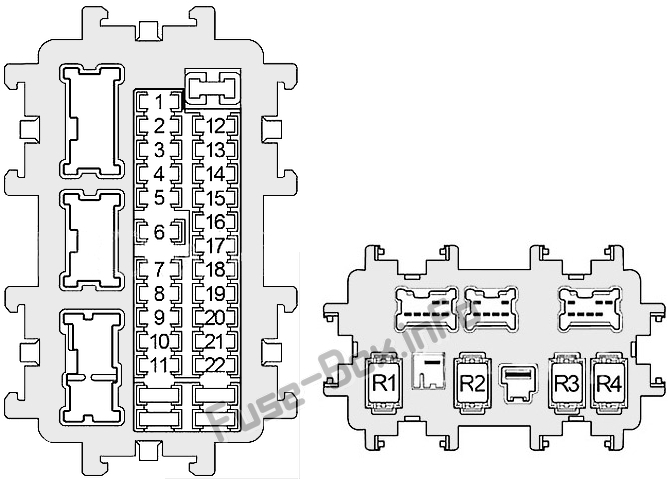

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | - | Не используется |
| 2 | 10 | Блок датчиков диагностики подушек безопасности, блок управления системой классификации пассажиров |
| 3 | 10 | Правый и левый электродвигатель регулировки направления фары, реле блокировки переключения передач, переключатель тормоза устройства автоматического управления скоростью (ASCD), переключатель тормоза интеллектуального круиз-контроля (ICC), блок управления адаптивной системой переднего освещения (AFS), переключатель AFS, разъем канала передачи данных, переключатель LDW, Блок управления гидролокатором, зуммер предупреждения о выходе из полосы движения, унифицированный счетчик и усилитель кондиционера, реле обогрева сиденья, блок управления AV, переключатель отмены сонара, блок управления монитором кругового обзора, зуммер, блок адаптера телефона, компрессор, внутреннее зеркало с автоматическим затемнением, полоса движения Блок камеры, выключатель стоп-сигнала, выключатель системы предупреждения, ионизатор, датчик обнаружения выхлопных газов / постороннего запаха |
| 4 | 10 | Комбинация приборов, реле фонаря заднего хода |
| 5 | - | Не используется |
| 6 | 10 | Гнездо для ключа, интеллектуальный зуммер предупреждения о ключе, разъем канала передачи данных, усилитель кондиционера Unified Meter, управление возвратом мощности спинки заднего сиденья, реле разблокировки спинки заднего сиденья (левое), реле разблокировки спинки заднего сиденья (правое), часы, внутреннее зеркало с автоматическим затемнением, вокруг Блок управления монитором, блок дисплея, блок адаптера телефона, тюнер спутникового радио, реле дневных ходовых огней, комбинированный прибор |
| 7 | 10 | Выключатель стоп-сигнала, BCM (модуль управления кузовным оборудованием), интеллектуальный круиз-контроль (ICC), реле удержания тормоза |
| 8 | 20 | Усилитель BOSE |
| 9 | 10 | Гнездо для ключа, кнопочный выключатель зажигания |
| 10 | 10 | Переключатель памяти сиденья, блок управления автоматическим позиционером привода, блок управления сиденьем водителя, дверное зеркало, BCM (модуль управления кузовом) |
| 11 | 10 | Комбинация приборов, блок управления полным приводом (AWD), усилитель кондиционера Unified Meter |
| 12 | - | Не используется |
| 13 | 10 | Обогрев зеркала заднего вида |
| 14 | 20 | Обогрев заднего стекла |
| 15 | 20 | Обогрев заднего стекла |
| 16 | - | Не используется |
| 17 | - | Не используется |
| 18 | 15 | Передняя розетка |
| 19 | 10 | Комбинированный счетчик, унифицированный счетчик и усилитель кондиционера, блок дисплея, многофункциональный переключатель, блок управления AV, адаптер iPod, BCM (модуль управления кузовом), блок управления сонаром, блок телефонного адаптера, блок управления камерой, переключатель дистанционного управления дверным зеркалом, спутниковое радио Тюнер, блок управления монитором кругового обзора |
| 20 | 20 | Разъем питания консоли |
| 21 | 15 | Двигатель вентилятора |
| 22 | 15 | Двигатель вентилятора |
| R1 | Реле зажигания | |
| R2 | Реле обогревателя заднего стекла | |
| R3 | Дополнительное реле | |
| R4 | Реле переднего вентилятора |
Блоки предохранителей в моторном отсеке

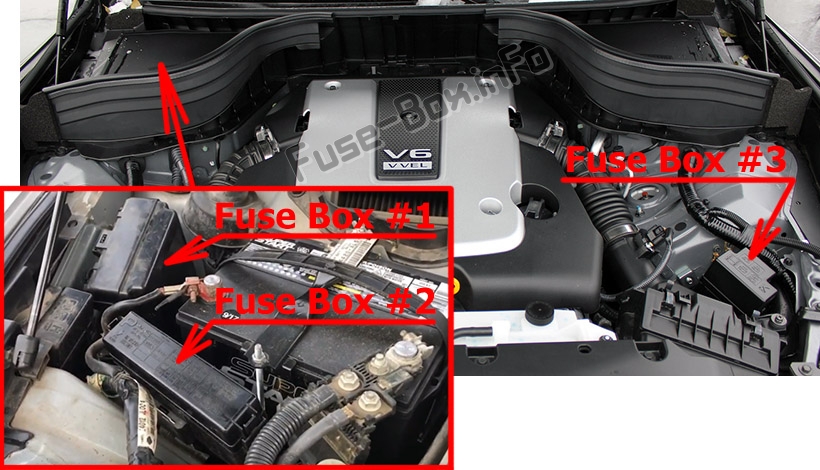

Расположение блока предохранителей
Блоки предохранителей расположены рядом с аккумулятором под пластиковой крышкой. Для доступа к блоку 1 необходимо снять часть кожуха вокруг аккумулятора.

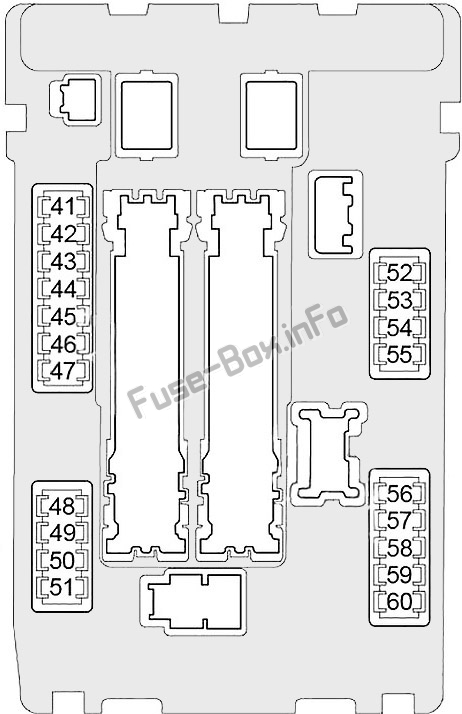

Схема блока предохранителей №1
| № | Номинал, Ампер | Описание |
|---|---|---|
| 41 | 15 | Реле топливного насоса |
| 42 | 10 | Реле вентилятора охлаждения |
| 43 | 10 | Переключатель режима Snow, модуль управления коробкой передач (TCM) |
| 44 | 10 | Форсунки, модуль управления двигателем (ECM), BCM (модуль управления кузовным оборудованием) |
| 45 | 10 | ABS, интегрированный блок датчиков интеллектуального круиз-контроля (ICC), датчик угла поворота рулевого колеса, датчик скорости рыскания / боковой перегрузки, блок управления усилителем рулевого управления, блок управления полным приводом (AWD), блок управления усилителем тормозов, модуль управления системой предупреждения о слепых зонах (BSW) , Боковой радар, левый/правый |
| 46 | 15 | Датчики состава топливовоздушной смеси, датчики кислорода с подогревом |
| 47 | 10 | Комбинированный переключатель |
| 48 | - | Не используется |
| 49 | 10 | Реле кондиционера |
| 50 | 15 | Реле блока управления двигателем (электромагнитный клапан управления синхронизацией впускных клапанов, конденсатор, катушки зажигания, модуль управления двигателем, датчик массового расхода воздуха, электромагнитный клапан управления объемом продувки адсорбера EVAP, магнитный ретардер управления синхронизацией выпускного клапана, клапан управления вентиляцией адсорбера EVAP, событие переменного клапана) и модуль управления лифтом (ВВЭЛ) |
| 51 | 15 | Реле двигателя управления дроссельной заслонкой |
| 52 | 10 | Передняя комбинированная лампа |
| 53 | 10 | Задний комбинированный фонарь, лампа номерного знака, выключатель VDC, переключатель адаптивной системы переднего освещения (AFS), переключатель LDW, комбинированный переключатель (спиральный кабель), часы, блок управления AV, лампа перчаточного ящика, устройство управления, переключатель отключения сонара, круговой обзор Блок управления монитором, переключатель возврата питания (левый и правый), переключатель режима движения по снегу, переключатель обогрева сидений (со стороны водителя и со стороны пассажира), переключатель дистанционного управления дверными зеркалами, модуль крыши (консольная лампа), переключатель системы предупреждения, передняя розетка питания, IBA Выключатель, , Многофункциональный переключатель |
| 54 | 10 | Фара высокая левая |
| 55 | 10 | Фара высокая правая |
| 56 | 15 | Фара ближнего света левая |
| 57 | 15 | Фара Низкая Правая |
| 58 | 10 или 15 | Реле передних противотуманных фар (2013-2015 - 10A; 2016-2017 - 15A) |
| 59 | 10 | 2016-2017: Реле дневных ходовых огней |
| 60 | 30 | Реле переднего стеклоочистителя |

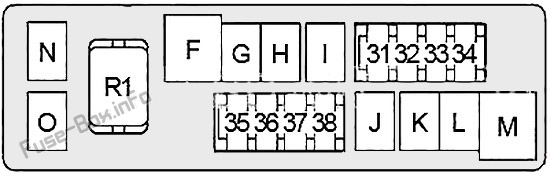

Схема блока предохранителей №2
| № | Номинал, Ампер | Описание |
|---|---|---|
| 31 | 15 | Реле звукового сигнала, генератор |
| 32 | 30 | Управление электроприводом спинки заднего сиденья, реле блокировки спинки заднего сиденья (левое), реле блокировки спинки заднего сиденья (правое) |
| 33 | 10 | Блок управления полным приводом (AWD) |
| 34 | 15 | Аудио, блок управления AV, адаптер iPod, блок управления монитором кругового обзора, низкочастотный динамик, блок управления камерой, блок телефонного адаптера, спутниковый радиотюнер, низкочастотный динамик |
| 35 | 15 | Реле обогрева сиденья |
| 36 | 10 | Модуль управления коробкой передач (TCM) |
| 37 | 10 | 2013-2017: Эстафета звукового сигнала 2 |
| 38 | - | Не используется |
| F | 50 | Реле вентилятора охлаждения |
| G | 30 | Реле зажигания (предохранители: «2», «3», «4»), IPDM E/R |
| H | 40 | Предохранитель: «61», «63». |
| I | - | Не используется |
| J | - | Не используется |
| K | 40 | BCM (модуль управления кузовным оборудованием), автоматический выключатель (блок управления автоматическим позиционером привода, управление сиденьем водителя, переключатель поясничной опоры) |
| L | 30 | ABS |
| M | 50 | ABS |
| N | 50 | Реле электродвигателя привода с переменным событием и подъемом клапана (VVEL) |
| O | - | Не используется |
| R1 | Реле звукового сигнала |

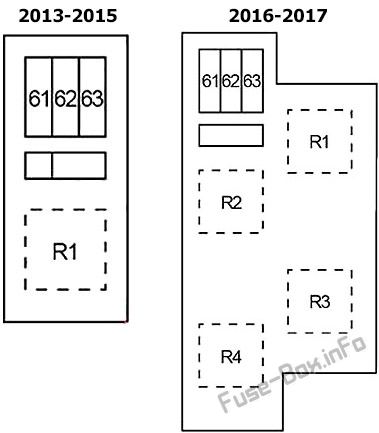

Схема блока предохранителей №3
| № | Номинал, Ампер | Описание |
|---|---|---|
| 61 | 10 | Привод педали акселератора |
| 62 | - | Не используется |
| 63 | 10 | Блок управления усилителем тормозов |
| Реле | ||
| R1 | 2013-2015: Вентилятор охлаждения; 2016–2017: Дневные ходовые огни | |
| R2 | Интеллектуальный круиз-контроль (ICC) Brake Hold | |
| R3 | Не используется | |
| R4 | Горн №2 |

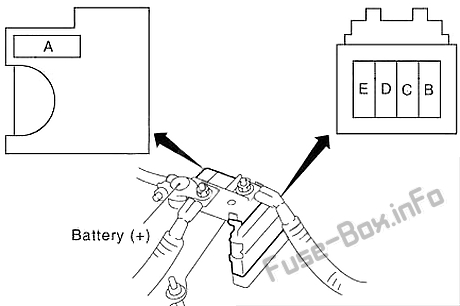

Блок плавких вставок (главные предохранители)
| № | Номинал, Ампер | Описание |
|---|---|---|
| A | 140 | Генератор, Предохранитель: "В", "С" |
| B | 100 | Предохранитель: «Ф», «Г», «К», «Л», «М», «Н», «31», «32», «33», «34», «35», «36», «37», «38» |
| C | 80 | Реле зажигания (Предохранители: «41», «42», «43», «44», «45», «46», «47»), Предохранители: «48», «49», «50», «51». " |
| D | 60 | Реле дальнего света фар (предохранители: «54», «55»), реле ближнего света фар (предохранители: «56», «57»), реле задних фонарей (предохранители: «52», «53»), предохранитель: «58» , "59", "60" |
| E | 80 | Дополнительное реле (предохранители: «18», «19», «20»), реле обогревателя заднего стекла (предохранители: «13», «14», «15»), реле вентилятора (предохранители: «21», «22» ), Предохранитель: «6», «7», «9», «10», «11» |
