Предохранители и реле Infiniti QX4 (1996-2003)

Схемы относятся к указанным годам и вариантам Infiniti QX4 (1996-2003). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Infiniti.

Расположение предохранителей Infiniti QX4 1996-2003 гг.

Расположение предохранителей Infiniti QX4 1996-2003 гг.

Блок предохранителей в салоне

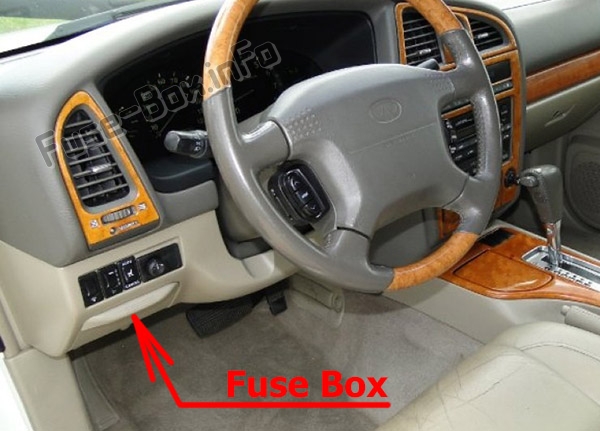

Расположение блока предохранителей

Блок предохранителей находится за крышкой слева от рулевого колеса.Расположение блока предохранителей

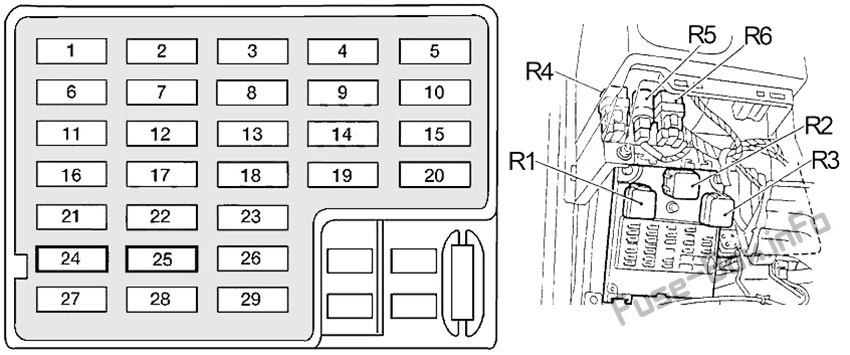

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в панели приборов
№Ампер РейтингОписание
115Двигатель вентилятора
215Двигатель вентилятора
320Блок управления передачей (4x4)
415Аудиоблок, реле аудиоусилителя, усилитель заднего динамика, блок Aux Box, дисплей и блок управления Navi
510Привод и переключатель открывания стеклянного люка, Привод и переключатель открывания крышки топливного бака
67.5Авто Кондиционер
77,5 или 101997 (10A): комбинированный счетчик;
1998-2003 (7.5A): АБС
810Комбинированный счетчик
910Комбинированный измеритель, компас и термометр, переключатель дистанционного управления дверным зеркалом
1010Smart Entrance Control Unit, фара (ксенон), дневные ходовые огни, аудиосистема, Aux Box, переключатель управления ресивером на рулевом колесе, антенна с питанием, система предупреждения о краже, дисплей и блок управления Navi
117.51997: Аварийный выключатель, комбинированный проблесковый маячок;

1998–2003: Блок управления интеллектуальным входом, фара (ксенон), блок управления дневным ходом, внутреннее освещение, точечные лампы, лампы косметического зеркала, лампа багажного отделения, звуковой сигнал, реле обогрева заднего стекла, автоматический позиционер привода, устройство автоматического контроля скорости ( ASCD) Выключатель тормоза, реле парковочного/нейтрального положения, блок управления ASCD, блок интеллектуального круиз-контроля (ICC), предупредительный звуковой сигнал ICC, датчик ICC, реле удержания тормоза ICC, система дистанционного доступа без ключа, система предупреждения о краже, дисплей и блок управления Navi
127.51997: Автоматическая система блокировки переключения передач, кондиционер, система запуска, блок управления дневным ходом, предупреждающий звуковой сигнал, реле обогрева заднего стекла, выключатель тормоза устройства автоматического контроля скорости (ASCD), блок управления ASCD, электрические стеклоподъемники, люк на крыше, система предупреждения о краже;

1998–2003: Аварийный выключатель, комбинированный сигнализатор.
13151998–2003: прикуриватель
1410 или 151997 г. (15A): аварийный выключатель, комбинированный мигающий модуль;

1998–2003 (10A): Выключатель стоп-сигналов, блок управления устройством автоматического контроля скорости (ASCD), интеллектуальный круиз-контроль (ICC), реле удержания тормоза, ABS
157.51997–1998: Внутренние лампы, точечные лампы, лампы косметического зеркала, лампа багажного отделения, модуль управления коробкой передач (TCM), универсальный трансивер Homelink, многофункциональная система дистанционного управления.
1610Блок интеллектуального круиз-контроля (ICC), модуль управления коробкой передач (TCM), реле и переключатель парковочного/нейтрального положения, переключатель положения дроссельной заслонки, модуль управления двигателем (ECM), противоугонная система Nissan (NATS), иммобилайзер, система управления подачей воздуха с регулируемой индукцией (VIAS). ), клапан управления вентиляцией адсорбера EVAP, электромагнитный клапан управления синхронизацией впускного клапана, электромагнитный клапан управления объемом продувки адсорбера EVAP, электромагнитный клапан управления вихревым регулирующим клапаном, перепускной клапан вакуумного отсечного клапана, разъем канала передачи данных, блок управления переносом, блок управления энергосбережением фары
1715Реле топливного насоса
18101997: Сиденье с подогревом;

1998–2003: Переключатель и реле парковочного/нейтрального положения (фонари заднего хода, комбинированный прибор, дисплей и блок управления Navi), блок управления раздаточной коробкой
1920Электродвигатель переднего стеклоочистителя, электродвигатель переднего омывателя, переключатель переднего стеклоочистителя, блок интеллектуального круиз-контроля (ICC)
2010 или 151997 (10A): Выключатель стоп-сигналов, блок управления устройством автоматического регулирования скорости (ASCD), ABS;

1998–2003 (15A): Аварийный выключатель, комбинированный сигнализатор
21101997: Модуль управления коробкой передач (TCM), электромагнитный клапан EGRC, EGR, клапан управления холостым ходом — клапан управления вспомогательным воздухом (IACV-AAC), разъем канала передачи данных;

1999-2000: Обогрев зеркал заднего вида;

2001-2003: Форсунки
2210Блок датчиков диагностики подушек безопасности
23-Не используется
247.5Интеллектуальный блок управления входом, фара (ксенон), дневные ходовые огни, переключатель с ключом, внутреннее освещение, точечные лампы, лампы косметического зеркала, лампа багажного отделения, звуковой сигнал, часы, антенна с электроприводом, автоматический позиционер привода, переключатель памяти сиденья, дистанционный вход без ключа Система, система предупреждения о краже, универсальный приемопередатчик Homelink, иммобилайзер Nissan Anti Theft System (NATS), переключатель парковочного/нейтрального положения, разъем канала передачи данных
2510 или 15Датчики кислорода с подогревом (1997-2000 гг. - 10А; 2001-2003 гг. - 15А)
267.5Стартовый сигнал, блок управления дневным ходом, автоматический позиционер привода
27101997 год: дверное зеркало, компас и термометр;
1998-2003: не используется
287,5 или 10 или 151997 г. (7,5 А): АБС;

1998–2000 (10A): подогрев сидений;

2001–2003 (15A): Сиденье с подогревом (переднее/заднее)
2910Мотор заднего стеклоочистителя, переключатель заднего стеклоочистителя, мотор заднего омывателя, реле розетки
Реле
R1Зажигание
R2воздуходувка
R3Аксессуар
R41997-1998: Автоматический выключатель (№2 - Сиденье с электроприводом);
1999-2003: Розетка
R5Автоматический выключатель
R6Стеклоподъемник

Блок предохранителей в моторном отсеке

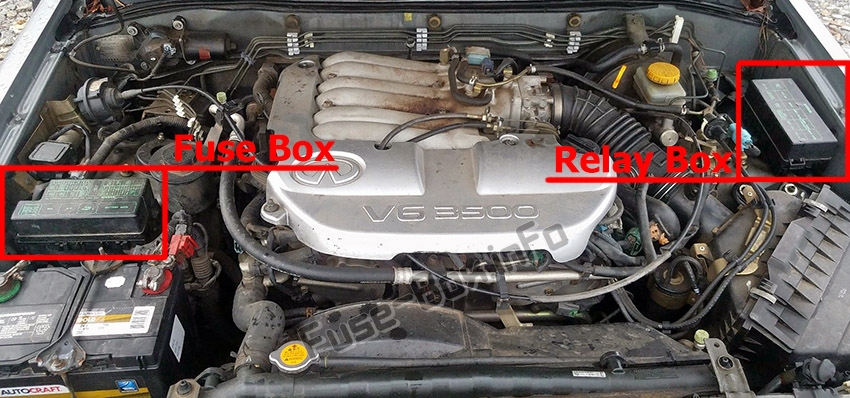

Расположение блока предохранителей

Расположение блока предохранителей

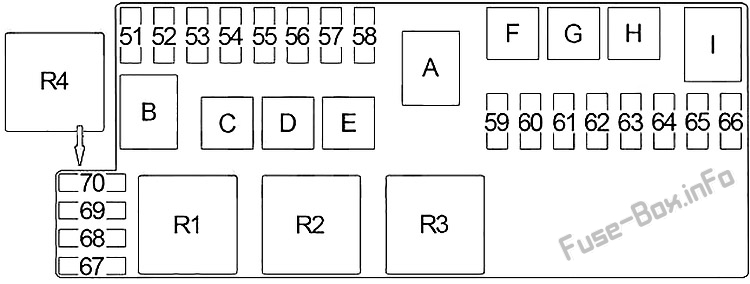

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в моторном отсеке
№Ампер РейтингОписание
51151997-2001: Реле розетки (Power Socket);
2002–2003 годы: не используется
527.5Реле звукового сигнала, переключатель звукового сигнала, звуковой сигнал (высокий тон), переключатель на рулевом колесе, система предупреждения о краже
5315Реле передних противотуманных фар
5410Реле звукового сигнала, звуковой сигнал (низкий тон), система предупреждения о краже, блок управления устройством автоматического контроля скорости (ASCD)
5520Блок управления передачей (4x4)
5620Реле обогревателя заднего стекла
5720Реле обогревателя заднего стекла
5810Реле обогрева зеркал заднего вида
59151997–2000: правая фара, выключатель освещения, дневные ходовые огни, блок управления энергосбережением фары;

2001-2003: Реле правой фары (дальний свет), интеллектуальный блок управления входом, дневные ходовые огни, реле передних противотуманных фар
60151997–2000: левая фара, переключатель освещения, индикатор дальнего света, дневные ходовые огни, блок управления энергосбережением фары;

2001–2003: Реле левой фары (дальний свет), индикатор дальнего света, блок управления интеллектуальным входом, дневные ходовые огни.
6110Реле задних фонарей, блок управления интеллектуальным входом, выключатель освещения, габаритные огни, задние фонари, лампы номерного знака, направление фар, переключатель управления освещением, лампа перчаточного ящика, комбинированный счетчик, освещение: (переключатель полного привода, пепельница, устройство автоматической коробки передач (индикатор) ), прикуриватель, аудиоблок, компас и термометр, выключатель аварийной сигнализации, выключатель обогревателя заднего стекла, переключатель направления фар, дисплей и блок управления Navi, автоматический усилитель кондиционера, часы)
627.5Датчик массового расхода воздуха, датчик положения коленчатого вала, клапан управления холостым ходом - клапан управления дополнительным воздухом (IACV-AAC), противоугонная система Nissan (NATS), иммобилайзер, сигнал зажигания, датчик положения управления синхронизацией впускного клапана
63101997-2000: Форсунки;

2001–2003: Сигнал зажигания, клапан управления холостым ходом — клапан управления вспомогательным воздухом (IACV-AAC)
6415Реле розетки (розетка, задняя розетка)
657.5Генератор
6615Реле топливного насоса
67101997–2001 годы: не используется;

2002–2003: Блок управления интеллектуальным круиз-контролем (ICC).
68201997–2000 годы: не используется;

2001-2003: Левая фара (ближний свет)
69201997–2000 годы: не используется;

2001-2003: Правая фара (ближний свет)
70-Не используется
A100 или 1201997–2000 (120 А): Генератор, предохранители: F, G, I, 51, 52, 53, 54, 55, 56, 57, 58, 65;

2001–2003 (100 А): Генератор, предохранители: F, G, I, 52, 53, 54, 55, 56, 57, 58.
B-Не используется
C30 или 40АБС (1997 г. - 30А; 1998-2003 гг. - 40А)
D30 или 40АБС (1997 г. - 30А; 1998-2003 гг. - 40А)
E40Выключатель зажигания
F40Автоматический выключатель (блок управления интеллектуальным входом, реле стеклоподъемников, электростеклоподъемники, дверной замок с электроприводом, электродвигатель люка в крыше, левое/правое сиденье с электроприводом, автоматический позиционер привода)
G40Предохранители: 4, 5, 14, 15, 20, 24, 52
H-Не используется
I80Реле зажигания (предохранители: 3, 7, 8, 11, 12, 18, 28), вспомогательное реле (предохранители: 9, 10, 13, 19, 29), реле электровентилятора (предохранители: 1, 2)
Реле
R11997: Ингибитор;
1998-2002: Парк/Нейтральная позиция;
2003: Модуль управления двигателем (ECM)
R21997-2000: Топливный насос;
2001-2002: Модуль управления двигателем (ECM);
2003: Парковка/нейтральная позиция
R31997-1998: Индикатор передачи;
1999–2000: мультипульт дистанционного управления;
2001-2002: Предохранители 67-70;
2003: Топливный насос (№2)
R41997-2000: Модуль управления двигателем (ECM);
2001-2002: Топливный насос (№2)

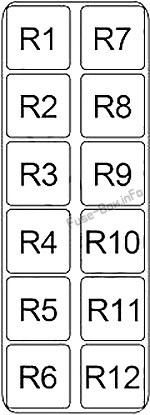

Релейная коробка

Релейная коробка

№Реле
R11997–1998 годы: Предупреждение о краже;
1999-2003: Обогрев заднего стекла
R21997: Обогрев зеркал заднего вида;
1998 год: обогреватель заднего стекла;
1998–2003: пониженная передача (4x4)
R31997–1998: сигнальная лампа угона;
1999-2001: Правая фара;
2002-2003: Топливный насос (№1)
R41997: передняя противотуманная фара;
1998: мультипульт дистанционного управления;
1999-2000: Сигнальная лампа угона;
2002–2003: Высокая передача (4x4)
R51997: Мультипульт (№1);
1998-2001: передняя противотуманная фара;
2002–2003 годы: не используется
R61997: Мультипульт (№2);
1999-2000: Задний фонарь;
2001: мультипульт дистанционного управления;
2002-2003: Передняя противотуманная фара
R71997-2001: кондиционер;
2002-2003: Задний фонарь
R81997-2001: Хорн;
2002-2003: кондиционер
R91997: Парковка/Нейтральное положение;
1998: Обогрев зеркал заднего вида;
1999-2001: левая фара;
2002–2003: Хорн
R101997-2000: Звуковой сигнал предупреждения о краже;
2001: Топливный насос (№1);
2002-2003: Левая фара
R111997-2000: Удержание автоматического устройства контроля скорости (ASCD);
2001: Transfer Shift High (4x4) или ATP (4x2);
2002–2003: Интеллектуальный круиз-контроль (ICC) Brake Hold
R121997 год: обогреватель заднего стекла;
1998 год: розетка;
1999–2000 гг.: High Transfer Shift High (4x4);
2001: Задний фонарь;
2002-2003: Правая фара
