Предохранители и реле Infiniti Q70 (Y51, 2013-2019)
Схемы относятся к указанным годам и вариантам Infiniti Q70 (Y51, 2013-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Infiniti.
Расположение предохранителей Infiniti Q70 2013-2019
Предохранители прикуривателя (розетка) в Infiniti Q70 Это предохранители №18 и №20 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

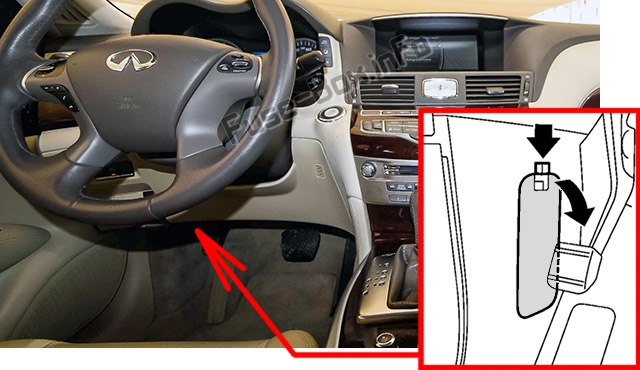

Расположение блока предохранителей
Блок предохранителей находится за крышкой под панелью приборов.

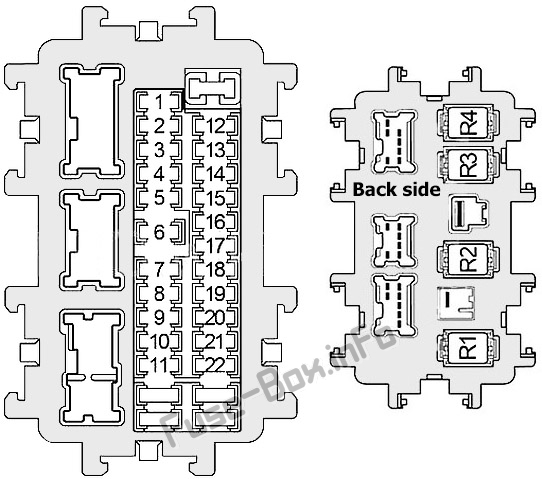

Схема блока предохранителей
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 1 | 15 | Реле обогрева рулевого колеса |
| 2 | 10 | Блок датчиков диагностики подушек безопасности, блок управления системой классификации пассажиров |
| 3 | 10 | Электродвигатель направления фары, левый/правый, реле стеклоочистителя заднего хода, реле блокировки переключения передач, блок управления адаптивной системой переднего освещения (AFS), устройство автоматического регулирования скорости (ASCD), выключатель тормоза, выключатель стоп-сигнала, интеллектуальный круиз-контроль (ICC), выключатель тормоза, задний солнцезащитный козырек Блок управления, блок управления предупреждением о низком давлении в шинах, реле сиденья с климат-контролем, реле обогрева переднего сиденья, переключатель обогрева переднего сиденья (со стороны водителя/пассажира), компрессор (2013-2019), блок управления гидролокатором, блок управления монитором кругового обзора (2015- 2019), шлюз CAN, блок телефонного адаптера, блок телематического управления (TCU (2015-2019)), автоматический усилитель кондиционера, модуль управления AV, внутреннее зеркало с автоматическим затемнением, разъем канала передачи данных, привод поворота левой/правой фары, Датчик обнаружения выхлопных газов / наружного запаха (2013–2014 гг.), Активное рулевое управление 4 колесами (4WAS), передний блок управления (2013 г.), ионизатор (2013–2014 гг.), Датчик обнаружения запаха внутри салона (2013–2014 гг.) |
| 4 | 10 | Комбинация приборов, реле фонарей заднего хода, переключатель управления приборами |
| 5 | 15 | Закрытие багажника в сборе |
| 6 | 10 | Закрытие багажника в сборе, тюнер спутникового радио (2015-2019), часы, внутреннее зеркало с автоматическим затемнением, датчик дождя, комбинированный счетчик, тройной переключатель, разъем канала передачи данных, автоматический усилитель кондиционера (2014-2019), блок адаптера телефона ( 2014-2019), кнопочный выключатель зажигания (2014-2019), дисплей (2014-2019), телематический блок управления (TCU (2015-2019)), блок управления ремнями безопасности перед столкновением (водитель/пассажирская сторона (2013) -2014)) |
| 7 | 10 | Выключатель стоп-сигнала, блок управления кузовным оборудованием (BCM), интеллектуальный круиз-контроль (ICC), реле удержания тормоза |
| 8 | 15 | Усилитель BOSE |
| 9 | 10 | Блок управления полным приводом (AWD), шлюз CAN, кнопочный выключатель зажигания (2013 г.), комбинированный прибор (2013 г.) |
| 10 | 15 | Усилитель BOSE |
| 11 | 10 | Блок управления кузовным оборудованием (BCM), переключатель памяти сиденья, интеллектуальный зуммер предупреждения о ключе, реле дневных ходовых огней (2015-2019) |
| 12 | 10 | 2015–2019: Антенный усилитель NATS |
| 13 | 10 | Обогрев зеркал |
| 14 | 20 | Обогрев заднего стекла |
| 15 | 20 | Обогрев заднего стекла |
| 16 | 15 | 2015-2019: Блок управления подогревом заднего сиденья, переключатель обогрева заднего сиденья (левое/правое) |
| 17 | - | Не используется |
| 18 | 20 | Гнездо прикуривателя, передняя розетка (2015-2019), консольная розетка (2013-2014) |
| 19 | 10 | Автоматический усилитель кондиционера, тюнер спутникового радио, блок телефонного адаптера, главный переключатель стеклоподъемников, многофункциональный переключатель, блок активного шумоподавления, усилитель BOSE, блок управления AV, передний микрофон (активный шумоподавитель), задний микрофон (активный шумоподавитель), Блок управления монитором кругового обзора (2015-2019), переключатель телематики |
| 20 | 20 | 2015-2019: Консольная розетка, задняя розетка |
| 21 | 15 | Двигатель вентилятора |
| 22 | 15 | Двигатель вентилятора |
| R1 | Реле зажигания | |
| R2 | Реле обогревателя заднего стекла | |
| R3 | Дополнительное реле | |
| R4 | Реле переднего вентилятора |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

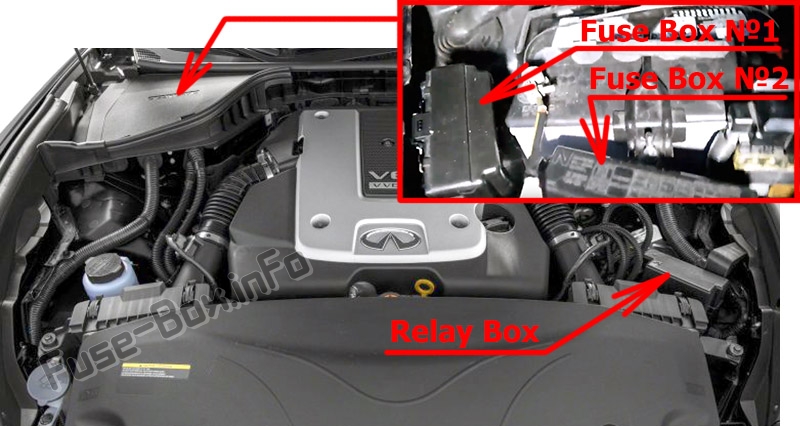

Расположение блока предохранителей
Два блока предохранителей расположены рядом с аккумулятором под пластиковой крышкой. Чтобы получить доступ к блоку №1, необходимо снять часть кожуха вокруг аккумулятора. Основные предохранители расположены на плюсовой клемме аккумуляторной батареи.

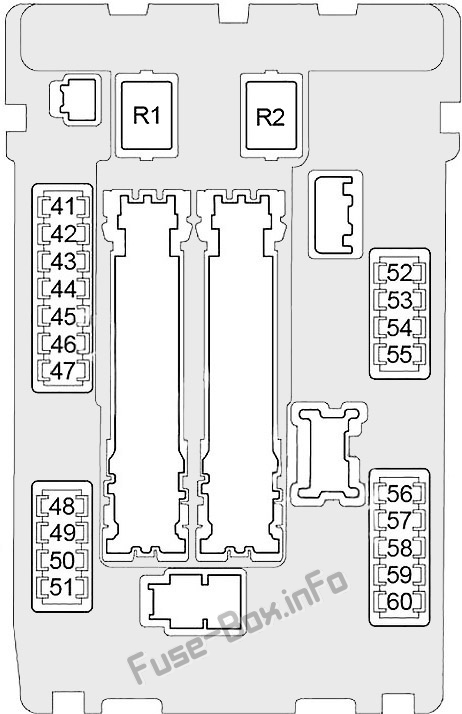

Схема блока предохранителей №1
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 41 | 15 | Реле топливного насоса |
| 42 | 10 | Реле вентилятора системы охлаждения №1, Реле форсунки №1 (5,6 л), Реле форсунки №2 (5,6 л (2013-2014)) |
| 43 | 10 | Модуль управления коробкой передач (TCM) |
| 44 | 10 | Модуль управления двигателем (ECM), топливные форсунки (модели двигателей VQ) |
| 45 | 15 | Датчики состава топливовоздушной смеси, датчики кислорода с подогревом |
| 46 | 10 | Привод педали акселератора / датчик положения педали акселератора, датчик интеллектуального круиз-контроля (ICC), реле удержания тормоза ICC, ABS, датчик угла поворота рулевого колеса, модуль управления звуковым сигналом помощи водителю, блок управления полным приводом (AWD), усовершенствованные системы помощи водителю (ADAS) Блок управления, боковой радар, левый/правый, блок камеры полосы движения, блок управления усилителем рулевого управления, датчик угловой скорости рыскания / бокового направления / замедления, главный блок управления активным рулевым управлением 4 колесами (4WAS) (2013 г.), блок управления усилителем рулевого управления (2013-2014 гг.) ) |
| 47 | 10 | Электродвигатель переднего стеклоочистителя, насос омывателя |
| 48 | 10 | Не используется |
| 49 | 10 | Реле кондиционера |
| 50 | 15 | Реле двигателя управления дроссельной заслонкой |
| 51 | 15 | Реле модуля управления двигателем (ECM) (модуль управления двигателем, клапан управления вентиляцией адсорбера EVAP, конденсатор, катушки зажигания, электромагнитный клапан управления объемом продувки адсорбера EVAP, датчик массового расхода воздуха, электромагнитный клапан управления синхронизацией впускного клапана, электромагнитный клапан управления синхронизацией выпускного клапана ( 5,6 л), реле форсунки №2 (5,6 л (2015-2019)), модуль управления переменным клапаном и подъемом (VVEL), антенный усилитель NATS |
| 52 | 10 | 2015-2019: передние комбинированные фонари, задние комбинированные фонари, лампы освещения номерного знака, правый задний комбинированный фонарь (со стороны кузова) |
| 53 | 10 | Лампа карты, левая задняя комбинированная лампа (со стороны кузова), подсветка пепельницы, комбинированный переключатель, лампа перчаточного ящика, переключатель открывания крышки багажника, переключатель управления приборной панелью, многофункциональный переключатель, тройной переключатель, двойной переключатель, переключатель телематики, переключатель памяти сиденья, часы, сигарета Розетка прикуривателя, переключатель обогрева переднего сиденья (со стороны водителя/пассажира), переключатель сиденья с климат-контролем (со стороны водителя/пассажира), подсветка селектора коробки передач, переключатель выбора режима движения, переключатель IBA Off |
| 54 | 10 | Левая фара (дальний свет) |
| 55 | 10 | Правая фара (дальний свет) |
| 56 | 15 | Левая фара (ближний свет) |
| 57 | 15 | Правая фара (ближний свет) |
| 58 | 10 | Реле дневных ходовых огней |
| 59 | 15 | Реле передних противотуманных фар |
| 60 | 30 | Главное реле переднего стеклоочистителя (реле переднего стеклоочистителя Hi/Lo), реле заднего хода стеклоочистителя |
| R1 | Не используется | |
| R2 | Реле управления стартером |

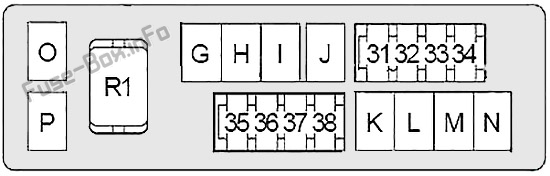

Схема блока предохранителей №2
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 31 | 15 | Реле звукового сигнала, генератор |
| 32 | 15 | 5.6L: Реле форсунки №2 |
| 33 | 10 | Блок управления полным приводом (AWD) |
| 34 | 15 | Блок управления AV, усилитель BOSE, блок активного шумоподавления, блок управления монитором кругового обзора (2015–2018), тюнер спутникового радио (2013–2014), блок дисплея (2013), блок телефонного адаптера (2013), блок телематического управления (TCU) (2014)) |
| 35 | - | Не используется |
| 36 | 10 | Модуль управления коробкой передач (TCM) |
| 37 | - | Не используется |
| 38 | 10 | Реле звукового сигнала безопасности автомобиля |
| G | 50 | Реле электродвигателя привода с переменным событием и подъемом клапана (VVEL) |
| H | 30 | Реле зажигания (предохранители: 1, 2, 3, 4, 16) |
| I | 30 | 5.6L: Реле форсунки №1 |
| J | 30 | Блок управления ремнями безопасности перед столкновением (со стороны водителя) |
| K | 30 | Блок управления ремнями безопасности перед столкновением (со стороны пассажира) |
| L | 40 | Блок управления кузовным оборудованием (BCM), автоматический выключатель (блок управления автоматическим позиционированием привода, сиденье с электроприводом), предохранитель: 12 |
| M | 30 | ABS |
| N | 50 | ABS |
| O | 50 | Реле вентилятора системы охлаждения №1 |
| P | 50 | Предохранители: 61, 62, 63 |
| R1 | Реле звукового сигнала |

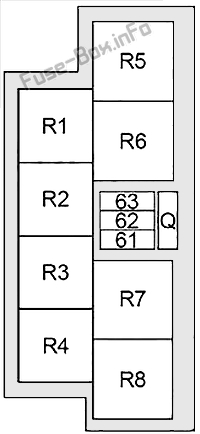

Релейная коробка
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 61 | 10 | Реле обогрева передних сидений, реле сидений с климат-контролем |
| 62 | 15 | Реле сиденья с климат-контролем |
| 63 | 15 | Привод педали акселератора/датчик положения педали акселератора |
| Q | 40 | 2013: Передний блок управления с активным рулевым управлением 4 колесами (4WAS) |
| Реле | ||
| R1 | 5,6 л: Инжектор (№1) | |
| R2 | Shift Lock | |
| R3 | Интеллектуальный круиз-контроль (ICC) Brake Hold | |
| R4 | Передний стеклоочиститель Реверс | |
| R5 | Вентилятор охлаждения (№1) | |
| R6 | Двигатель привода с регулируемым событием и подъемом клапана (VVEL) | |
| R7 | Звуковой сигнал безопасности автомобиля | |
| R8 | Дневной ходовой свет |

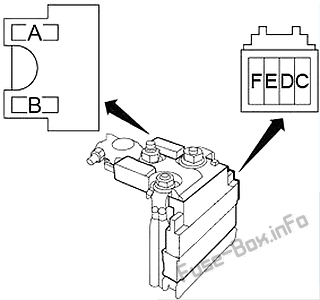

Блок плавких вставок (главные предохранители)
| № | Ампер Рейтинг | Описание |
|---|---|---|
| A | 250 | Генератор, Стартер, Предохранители: C, D, E |
| B | 100 | Предохранители: O, P, R |
| C | 100 | Предохранители: 31, 32, 33, 34, 36, 37, 38, G, H, I, J, K, L, M, N |
| D | 80 | Реле зажигания (Предохранители: 41, 42, 43, 44, 45, 46, 47), Предохранители: 49, 50, 51 |
| E | 100 | Дополнительное реле (предохранители: 18, 19, 20), реле обогревателя заднего стекла (предохранители: 13, 14, 15), реле вентилятора (предохранители: 21, 22), предохранители: 5, 6, 7, 8, 9, 10, 11 |
| F | 60 | Реле дальнего света фар (предохранители: 54, 55), реле ближнего света фар (предохранители: 56, 57), реле задних фонарей (предохранители: 52, 53), предохранители: 58, 59, 60 |
