Предохранители и реле Infiniti Q50 (V37, 2013-2015)
Схемы относятся к указанным годам и вариантам Infiniti Q50 (V37, 2013-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Infiniti.
Расположение предохранителей Infiniti Q50 2013-2015
Предохранитель прикуривателя (розетки) в Infiniti Q50 Предохранитель №25 в блоке предохранителей в салоне.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

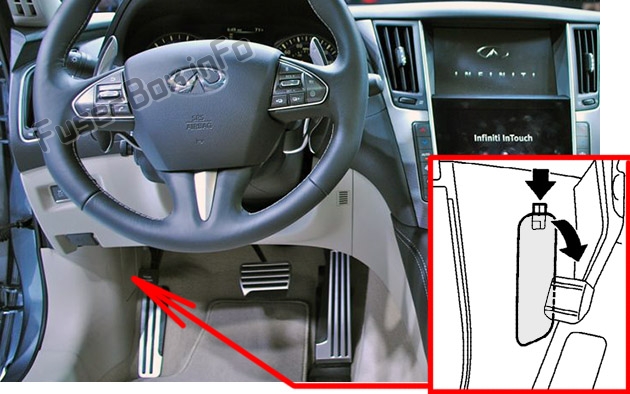

Пассажирский отсек
Блок предохранителей (J/B) расположен за крышкой под панелью приборов.

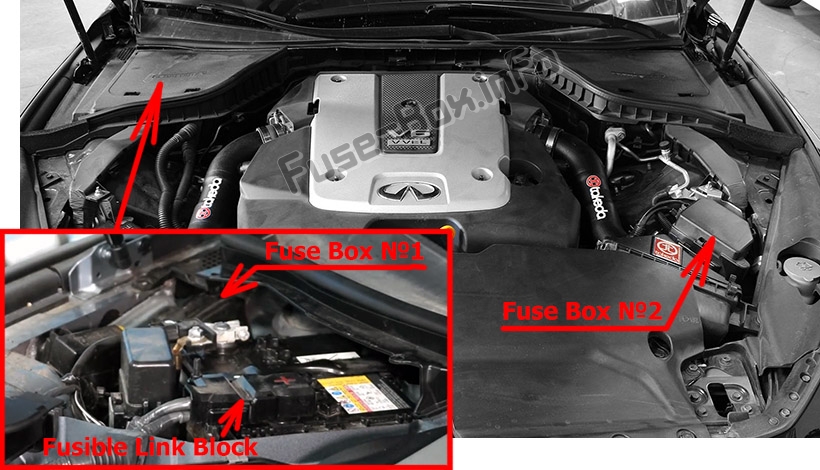

Моторного отсека
Первый блок предохранителей (IPDM E/R) расположен рядом с аккумулятором под крышкой со стороны пассажира (для доступа к нему потребуется снять некоторые части кожуха рядом с аккумулятором). Второй — со стороны водителя. Основные предохранители (блок плавких вставок) расположены на положительной клемме аккумуляторной батареи.
Схемы блока предохранителей
Схемы блока предохранителей
Пассажирский отсек
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 1 | 10 | Комбинированный счетчик, блок управления монитором кругового обзора, автоматический усилитель кондиционера, встроенный переключатель, усилитель Bose, блок телематического управления (TCU), переключатель телематики, главный переключатель стеклоподъемников (переключатель дистанционного управления дверными зеркалами), блок управления дисплеем, ввод внешних данных Коробка, блок управления Navi, блок управления AV |
| 2 | 5 | Модуль управления кузовным оборудованием (BCM) |
| 3 | 15 | Усилитель BOSE |
| 4 | 5 | Блок управления ремнями безопасности перед столкновением, разъем для передачи данных, внутреннее зеркало с автоматическим затемнением, датчик дождя, интеллектуальный зуммер предупреждения о ключе |
| 5 | 15 | Усилитель BOSE |
| 6 | 10 | Автоусилитель кондиционера, кнопочный переключатель зажигания, комбинированный счетчик, встроенный переключатель |
| 7 | 15 | Блок управления дисплеем, блок ввода внешних данных, блок телематического управления (TCU), блок управления AV, блок управления Navi, блок управления монитором кругового обзора |
| 8 | 10 | Обогрев зеркал |
| 9 | 20 | Обогрев заднего стекла |
| 10 | 20 | Обогрев заднего стекла |
| 11 | 5 | Реле фонаря заднего хода, комбинированный счетчик, встроенный переключатель |
| 12 | 10 | Реле блокировки переключения передач, двигатель корректора фар (левый/правый), датчик обнаружения выхлопных газов/постороннего запаха, привод поворота фары (левый/правый), переключатель положения педали тормоза, выключатель стоп-сигнала, модуль управления шасси, компрессор, модуль управления рулевым усилием, Блок управления усилителем руля, автоматический усилитель кондиционера, блок управления Navi, ионизатор, модуль управления дальним светом, внутреннее зеркало с автоматическим затемнением, разъем канала передачи данных |
| 13 | 10 | Блок датчиков диагностики подушек безопасности, блок управления системой классификации пассажиров |
| 14 | 5 | Блок управления дисплеем, блок управления гидролокатором, блок управления телематической системой (TCU), блок управления монитором кругового обзора, реле сиденья Heateo, шлюз Can Gateway, блок камеры полосы движения, блок управления адаптивной системой переднего освещения (AFS) |
| 15 | 5 | Переключатель выбора режима движения, переключатель управления счетчиком, переключатель переключения передач автоматической коробки передач, лампа перчаточного ящика, переключатель памяти сиденья, тройной переключатель, комбинированный переключатель (спиральный кабель), встроенный переключатель, переключатель телематики |
| 16 | - | Не используется |
| 17 | 5 | Приемник дистанционного доступа без ключа, блок управления полным приводом (AWD), Can Gateway |
| 18 | - | Не используется |
| 19 | 10 | Выключатель стоп-сигнала, блок управления кузовным оборудованием (BCM), интеллектуальный круиз-контроль (ICC), реле удержания тормоза |
| 20 | 10 | Модуль управления кузовным оборудованием (BCM) |
| 21 | - | Не используется |
| 22 | 10 | Блок управления усовершенствованными системами помощи водителю (ADAS), боковой радар (левый/правый), модуль управления зуммером помощи водителю, модуль управления полным приводом (AWD) |
| 23 | - | Не используется |
| 24 | - | Не используется |
| 25 | 20 | Розетка №1, Розетка №2 |
| 26 | - | Не используется |
| 27 | 15 | Двигатель вентилятора |
| 28 | 15 | Двигатель вентилятора |
| 29 | - | Не используется |
| 30 | 15 | Блок управления кузовным оборудованием (BCM), переключатель памяти сиденья (с автоматическим позиционером движения) |
| 31 | - | Не используется |
| 32 | 15 | Реле обогрева сиденья |
| 33 | 15 | Модуль управления кузовным оборудованием (BCM) |
| 34 | - | Не используется |
| 35 | - | Не используется |
| 36 | 10 | Реле обогрева рулевого колеса |
| 37 | - | Не используется |
| Реле | ||
| R1 | Обогрев заднего стекла | |
| R2 | Аксессуар | |
| R3 | Розетка | |
| R4 | Зажигание | |
| R5 | воздуходувка |
Блок предохранителей в моторном отсеке №1
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 42 | 10 | Правая фара (дальний свет) |
| 43 | 10 | Левая фара (дальний свет) |
| 44 | 15 | Правая фара (ближний свет) |
| 45 | 15 | Левая фара (ближний свет) |
| 46 | 10 | Модуль управления двигателем (ECM), датчики массового расхода воздуха, электромагнитный клапан управления объемом продувки адсорбера EVAP |
| 47 | 10 | Клапан управления вентиляцией адсорбера EVAP, электромагнитный клапан управления синхронизацией впускного клапана, модуль управления регулируемым событием клапана и подъемом (VVEL) |
| 48 | 15 | Датчики состава топливовоздушной смеси, датчики кислорода с подогревом |
| 49 | 15 | Катушки зажигания, конденсатор |
| 50 | 10 | Топливные форсунки, модуль управления двигателем (ECM) |
| 51 | 10 | Модуль управления коробкой передач (TCM) |
| 52 | 15 | Реле топливного насоса |
| 53 | 10 | Реле вентилятора системы охлаждения №1 |
| 54 | 10 | ABS, датчик интеллектуального круиз-контроля (ICC), реле удержания тормоза ICC, привод педали акселератора / датчик положения педали акселератора, датчик угла поворота рулевого колеса, |
| 55 | 10 | Насос омывателя |
| 56 | 30 | Реле переднего стеклоочистителя |
| 57 | 15 | Реле передних противотуманных фар |
| 58 | 10 | Реле дневных ходовых огней |
| 59 | 10 | Задние/стояночные фонари (левая сторона) |
| 60 | 10 | Задние/стояночные фонари (правая сторона), картографические фонари, лампы освещения салона, устройство открывания крышки багажника Запросить переключатель в сборе |
| 61 | 10 | Реле кондиционера |
| 62 | - | Не используется |
| 63 | 15 | Реле двигателя управления дроссельной заслонкой |
| 64 | 10 | Модуль управления двигателем (ECM) |

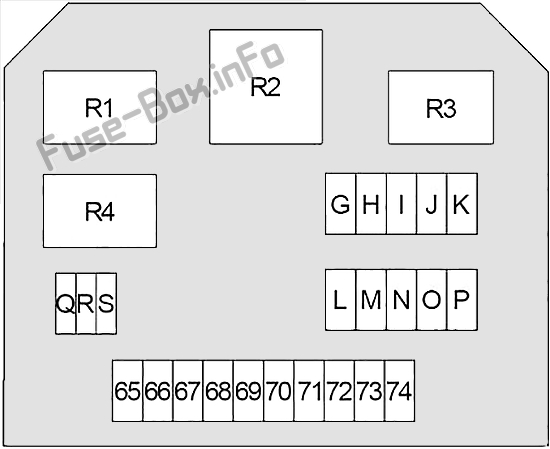

Блок предохранителей в моторном отсеке №2
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 65 | 10 | Реле звукового сигнала безопасности автомобиля |
| 66 | 15 | Реле звукового сигнала |
| 67 | 10 | Привод педали акселератора/датчик положения педали акселератора (с интеллектуальным круиз-контролем (ICC)) |
| 68 | 10 | Модуль управления коробкой передач (TCM) |
| 69 | 10 | Генератор |
| 70 | 10 | Модуль управления полным приводом (AWD) |
| 71 | - | Не используется |
| 72 | 10 | Реле дневных ходовых огней |
| 73 | 10 | Реле дневных ходовых огней |
| 74 | - | Не используется |
| G | 60 | Модуль управления рулевым усилием (с прямым адаптивным рулевым управлением) |
| H | 100 | Вспомогательный модуль управления углом поворота рулевого колеса (с прямым адаптивным рулевым управлением) |
| I | - | Не используется |
| J | 100 | Главный модуль управления углом поворота рулевого колеса (с прямым адаптивным рулевым управлением) |
| K | - | Не используется |
| L | 30 | ABS |
| M | 40 | Блок управления кузовным оборудованием (BCM), автоматический выключатель (блок управления автоматическим позиционером привода, сиденье с электроприводом) |
| N | 50 | ABS |
| O | 50 | Реле вентилятора системы охлаждения №1 |
| P | 50 | Реле электродвигателя привода с переменным событием и подъемом клапана (VVEL) |
| Q | 30 | Блок управления ремнями безопасности перед столкновением (со стороны пассажира) (с интеллектуальным круиз-контролем (ICC)) |
| R | 30 | Реле зажигания (предохранители: 11, 12, 13, 14, 22) |
| S | 30 | Блок управления ремнями безопасности перед столкновением (со стороны водителя) (с интеллектуальным круиз-контролем (ICC)) |
| Реле | ||
| R1 | Horn | |
| R2 | Вентилятор охлаждения №1 | |
| R3 | Дневной ходовой свет | |
| R4 | Звуковой сигнал безопасности автомобиля |

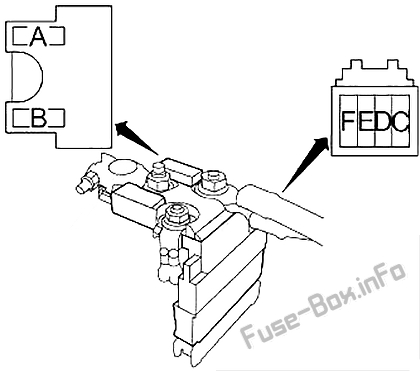

Блок плавких вставок
| № | Ампер Рейтинг | Описание |
|---|---|---|
| A | 250 | Стартер, Генератор, Предохранители: E, D, C |
| B | - | Не используется |
| F | 60 | Реле дальнего света фар (предохранители: 42, 43), реле ближнего света фар (предохранители: 44, 45), реле задних фонарей (предохранители: 59, 60), предохранители: 56, 57, 58 |
| E | 100 | Реле аксессуаров (реле розетки, предохранители: 1), реле розетки (предохранители: 25), реле обогревателя заднего стекла (предохранители: 8, 9, 10), реле вентилятора (предохранители: 27, 28), предохранители: 2, 3 , 4, 5, 6, 7, 15, 17, 19, 20, 30, 32, 33, 36 |
| D | 80 | Реле блока управления двигателем (ECM) (предохранители: 46, 47, 48), реле зажигания (предохранители: 49, 50, 51, 52, 53, 54, 55), предохранители: 61, 63, 64 |
| C | 100 | Предохранители: 65, 66, 67, 68, 69, 70, 72, 73, G, H, J, L, M, N, O, P, Q, R, S |
