Предохранители и реле Isuzu Ascender (2003-2008)
Схемы относятся к указанным годам и вариантам Isuzu Ascender (2003-2008). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Isuzu.
Расположение предохранителей Isuzu Ascender 2003-2008 гг.
Использована информация из руководств по эксплуатации 2006 и 2007 годов. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.
See Шевроле ТрейлБлейзер (2002-2009), возможно есть более полная информация.
See Шевроле ТрейлБлейзер (2002-2009), возможно есть более полная информация.
Предохранители прикуривателя (розетка) в Isuzu Ascender Это предохранитель № 13 («LTR» — прикуриватель) в блоке предохранителей в моторном отсеке и предохранитель № 46 («ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 1» — вспомогательные розетки) в блоке предохранителей под задним сиденьем.
Оглавление
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

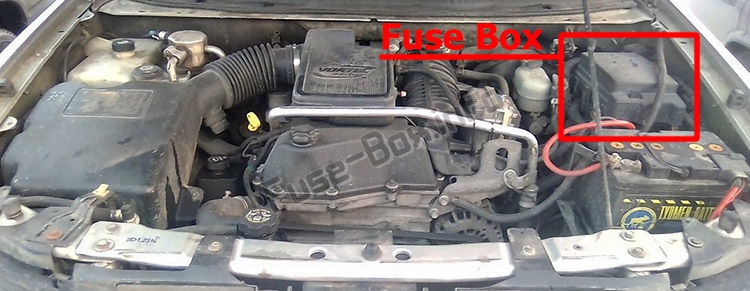

Расположение блока предохранителей
Он расположен в моторном отсеке со стороны водителя, под двумя кожухами.

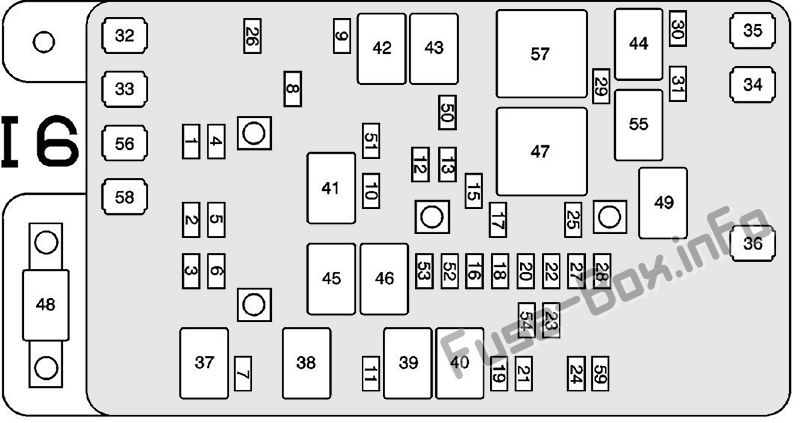

Схема блока предохранителей
| № | Name | A | Описание |
|---|---|---|---|
| 1 | ECAS | 30 | Сборка компрессора пневматической подвески |
| 2 | ПРИВЕТ ФАРА-RT | 10 | Фара — Дальний свет — Правая |
| 3 | ФАР LO-RT | 10 | Фара — Ближний свет — Правая |
| 4 | TRLR НАЗАД/ВВЕРХ | 10 | Соединитель прицепа |
| 5 | ПРИВЕТ ФАРА-LT | 10 | Фара — дальний свет — левая |
| 6 | LO HEADLAMP-LT | 10 | Фара — Ближний свет — Левая |
| 7 | WPR | 20 | Реле WPR ФАРЫ, реле REAR/WPR |
| 8 | ATC | 30 | Датчик раздаточной коробки .Motor, модуль управления переключением раздаточной коробки |
| 9 | WSW | 15 | Эстафета Западного Южного Уэльса |
| 10 | ПКМ Б | 20 | Реле ТОПЛИВНОГО НАСОСА, модуль управления силовым агрегатом (PCM) |
| 11 | ПРОТИВОТУМАННАЯ ФАРА | 15 | Реле противотуманных фар |
| 12 | СТОП-СИГНАЛ | 25 | Выключатель стоп-сигнала |
| 13 | LTR | 20 | Прикуриватель, разъем канала передачи данных (DLC) |
| 15 | EAP | 15 | 2006: Реле вспомогательного водяного насоса 1, реле EAP, реле электронных регулируемых педалей (EAP) 2007: Реле EAP, реле электронных регулируемых педалей (EAP) |
| 16 | уточняется IGN1 | 10 | Модуль управления кузовным оборудованием (BCM) |
| 17 | CRNK | 10 | Модуль управления силовым агрегатом (PCM) |
| 18 | ВОЗДУШНАЯ ПОДУШКА | 10 | Модуль системы давления переднего пассажира (PPS) в надувных подушках безопасности, модуль датчиков и диагностики надувных подушек безопасности (SDM), датчик опрокидывания |
| 19 | ЭЛЕК БРК | 30 | Тормозная проводка прицепа |
| 20 | FAN | 10 | Реле ВЕНТИЛЯТОРА |
| 21 | HORN | 15 | Реле звукового сигнала |
| 22 | ИГН Э | 10 | Реле кондиционера, приводы регулировки уровня фар, переключатель фар, внутреннее зеркало заднего вида, комбинация приборов (IPC), переключатель парковочного/нейтрального положения (PNP), переключатель стоп-сигнала, указатель поворота/многофункциональный переключатель |
| 23 | ETC | 10 | Датчик массового расхода воздуха (MAF)/температуры впускного воздуха (IAT), модуль управления силовым агрегатом (PCM) |
| 24 | МПК/ДИК | 10 | Кластер панели приборов (IPC) |
| 25 | BTSI | 10 | Привод блокировки переключения передач автоматической коробки передач, выключатель стоп-сигналов |
| 26 | ТКМ ЦНСТР | 10 | Соленоид продувки адсорбера системы улавливания паров топлива (EVAP), соленоид вентиляции адсорбера системы улавливания паров топлива (EVAP), противоугонная сигнализация |
| 27 | РЕЗЕРВНОЕ КОПИРОВАНИЕ | 15 | EAP (реле), переключатель парковочного/нейтрального положения (PNP) |
| 28 | ПКМ I | 15 | Топливные форсунки, катушки зажигания, модуль управления силовым агрегатом (PCM) |
| 29 | О2 СНСР | 10 | Датчик кислорода с подогревом (H02S) 1/2 |
| 30 | A/C | 10 | Реле кондиционера |
| 31 | уточняется I | 10 | Блок управления кузовным оборудованием (BCM), противоугонная сигнализация, модуль управления противоугонной системой |
| 32 | TRLR | 30 | Соединитель прицепа |
| 33 | ASS | 60 | Электронный модуль управления тормозной системой (EBCM) |
| 34 | IGN А | 40 | Замок зажигания – ACCY/RUN/START, RUN, START BUS |
| 35 | BLWR | 40 | Модуль управления электродвигателем вентилятора, блок резистора электродвигателя вентилятора |
| 36 | IGN Б | 40 | Замок зажигания — ACCY/RUN, RUN/START BUS |
| 37 | ФАРА WPR (реле) | — | Жидкостный насос омывателя фар |
| 38 | REAR/WPR (реле) | — | Насос жидкости омывателя заднего стекла |
| 39 | ПРОТИВОТУМАННАЯ ФАРА (реле) | — | Передние противотуманные фары |
| 40 | ГОРН (реле) | — | Сборка звукового сигнала |
| 41 | Реле топливного насоса) | — | Топливный насос и датчик в сборе |
| 42 | ВСВ (эстафета) | — | Насос жидкости омывателя ветрового стекла |
| 43 | фара дальнего света (реле) | — | ПРИВЕТ ФАРА-LT, ПРИВЕТ ФАРА-RT |
| 44 | Кондиционер (реле) | — | Муфта компрессора кондиционера в сборе |
| 45 | ВЕНТИЛЯТОР (реле) | — | Охлаждающий вентилятор |
| 46 | HDM (реле) | — | LO HEADLAMP- L T, ФАР LO-RT |
| 47 | STRTR (Эстафета) | — | Стартер |
| 48 | И/П БАТТ | 125 | Блок предохранителей — задний — шина B+ |
| 49 | EAP (ретрансляция) | — | Переключатель электронных регулируемых педалей (EAP) |
| 50 | ТРЛР РТ ТРН | 10 | Соединитель прицепа |
| 51 | ТРЛР ЛТ РН | 10 | Соединитель прицепа |
| 52 | ОПАСНОСТЬ | 25 | Модуль указателей поворота/аварийной сигнализации |
| 53 | HDM | 15 | ХДМ реле |
| 54 | ВОЗДУХ СОЛ | 15 | Реле ВОЗДУХ СОЛ, реле насоса впрыска вторичного воздуха (AIR) |
| 55 | ВОЗДУХ СОЛ (реле) | — | Соленоид впрыска вторичного воздуха (AIR) |
| 56 | ВОЗДУШНЫЙ НАСОС | 60 | Реле насоса впрыска вторичного воздуха (AIR) |
| 57 | PWR/TRN (реле) | — | ETC, О2 СНСР |
| 58 | VSES | 60 | Электронный модуль управления тормозной системой (EBCM) |
| 59 | RVC | 15 | 2007: Модуль управления регулируемым напряжением |
Задний блок предохранителей под сиденьем
Задний блок предохранителей под сиденьем

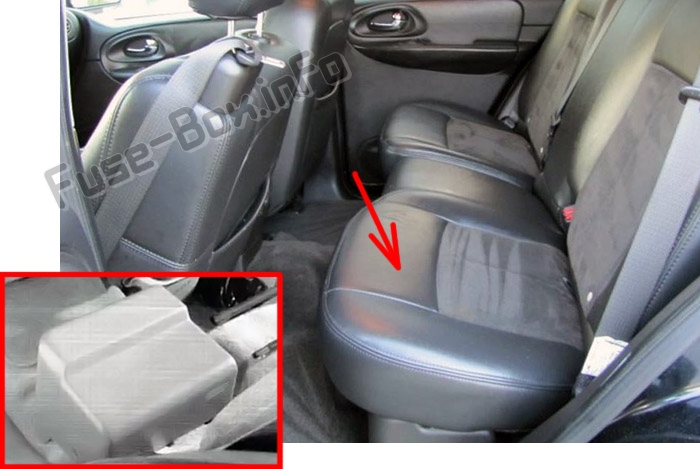

Расположение блока предохранителей
Блок предохранителей находится под левым задним сиденьем, под двумя крышками.

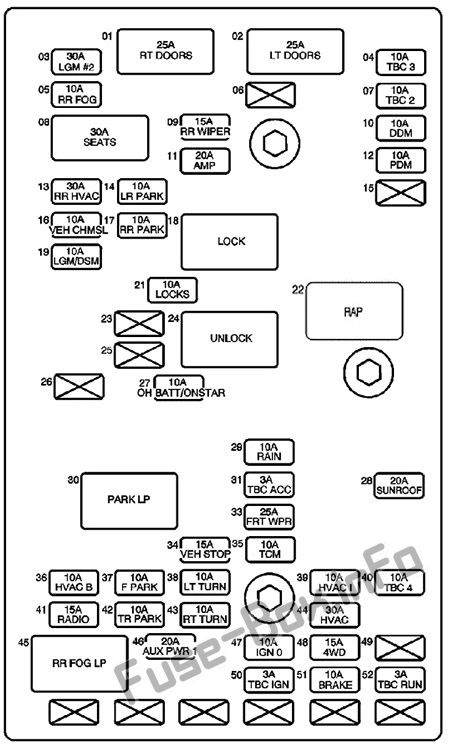

Схема блока предохранителей
| № | Name | A | Описание |
|---|---|---|---|
| 1 | RT DOORS (Автоматический выключатель) | 25 | Модуль двери переднего пассажира (FPDM), стеклоподъемник - RR |
| 2 | LT DOORS (Автоматический выключатель) | 25 | Модуль двери водителя (DDM), стеклоподъемник — LR |
| 3 | ЛГМ №2 | 30 | Модуль задней двери (LGM) |
| 4 | уточняется 3 | 10 | Модуль управления кузовным оборудованием (BCM) |
| 5 | РР противотуманные фары | 10 | Печатная плата заднего фонаря — левая |
| 6 | — | — | Не используется |
| 7 | уточняется 2 | 10 | Модуль управления кузовным оборудованием (BCM) |
| 8 | СИДЕНЬЯ (автоматический выключатель) | 30 | Переключатели регулировки поясничного подпора, модуль сиденья с памятью — водитель, переключатели регулировки сиденья |
| 9 | RR WIPER (Автоматический выключатель) | 15 | Мотор стеклоочистителя заднего стекла |
| 10 | DDM | 10 | Модуль двери водителя (DDM) |
| 11 | AMP | 20 | Аудио усилитель |
| 12 | PDM | 20 | Модуль двери переднего пассажира (FPDM) |
| 13 | ОВКВ | 30 | 2006: Двигатель вентилятора - вспомогательный, процессор управления двигателем вентилятора - вспомогательный 2007: Не используется |
| 14 | ЛР ПАРК | 10 | Лампы номерного знака, плата заднего фонаря — левая |
| 15 | — | — | Не используется |
| 16 | ВЕХ ЧМСЛ | 10 | Центральный верхний стоп-сигнал (CHMSL) |
| 17 | РР ПАРК | 10 | Габаритные фонари, плата заднего фонаря — справа |
| 18 | БЛОКИРОВКА (реле) | — | Защелки задней двери в сборе |
| 19 | ЛГМ/ЦСМ | 10 | Модуль датчика вторжения Cobra, датчик наклона, модуль задней поднимающейся двери (LGM), модуль сиденья с памятью для водителя |
| 21 | ЗАМКИ | 10 | Реле БЛОКИРОВКИ, реле РАЗБЛОКИРОВКИ |
| 22 | РАП (эстафета) | — | Переключатели четверти стекла, мотор люка |
| 23 | — | — | Не используется |
| 24 | РАЗБЛОКИРОВКА (реле) | — | Защелки задней двери в сборе |
| 25 | — | — | Не используется |
| 26 | — | — | Не используется |
| 27 | OH BATT/ONSTAR | 10 | Проигрыватель цифровых видеодисков (DVD), устройство открывания гаражных ворот, модуль автомобильного коммуникационного интерфейса (CIM) |
| 28 | ЛЮК | 20 | Люк Мотор |
| 29 | RAIN | 10 | 2006: Датчик влажности снаружи 2007: Не используется |
| 30 | ПАРК ЛП (эстафета) | — | Ф ПАРК, ЛР ПАРК. РР ПАРК, ТР ПАРК |
| 31 | уточняется | 3 | Модуль управления кузовным оборудованием (BCM) |
| 32 | уточняется 5 | 10 | Модуль управления кузовным оборудованием (BCM) |
| 33 | ФРТ ВПР | 25 | Мотор стеклоочистителя |
| 34 | СТОП | 15 | Модуль управления двигателем (ECM), модуль управления трансмиссией (PCM), плата задних фонарей — левая/правая, проводка тормоза прицепа, модуль управления коробкой передач (TCM) |
| 35 | TCM | 10 | Модуль управления коробкой передач (TCM) |
| 36 | ОВКВ Б | 10 | Модуль управления HVAC, модуль управления HVAC — вспомогательный |
| 37 | Ф ПАРК | 10 | Габаритные огни, стояночные огни, парковочные/указатели поворота, указатели поворота/многофункциональный переключатель |
| 38 | LT ПОВОРОТ | 10 | Модуль двери водителя (DDM), комбинация приборов (I PC), габаритный фонарь, лампа парковочного сигнала/сигнала поворота — LF, плата заднего фонаря — левая, лампа указателя поворота — LF |
| 39 | ОВКВ I | 10 | Приводы температуры воздуха, привод консольного режима - вспомогательный, привод разморозки, модуль управления HVAC, модуль управления HVAC - вспомогательный, привод режима, привод рециркуляции, датчик скорости / положения рулевого колеса, сигнал поворота / многофункциональный переключатель |
| 40 | уточняется 4 | 10 | Модуль управления кузовным оборудованием (BCM) |
| 41 | РАДИО | 15 | Цифровой Радиоприемник, Радио |
| 42 | ТР ПАРК | 10 | Соединитель прицепа |
| 43 | ПОВОРОТ РТ | 10 | Модуль двери переднего пассажира (FPDM), комбинация приборов (IPC), габаритный фонарь — RF, лампа парковочного сигнала/сигнала поворота — RF, плата заднего фонаря — правая, лампа указателя поворота — RF |
| 44 | HVAC | 30 | Модуль управления ОВКВ |
| 45 | РР противотуманные фары LP (реле) | — | РР противотуманные фары |
| 46 | ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 1 | 20 | Дополнительные розетки |
| 47 | IGN 0 | 10 | Автоматическая коробка передач, привод блокировки переключения передач автоматической коробки передач, модуль управления двигателем (ECM). Модуль управления силовым агрегатом (PCM), модуль управления системой защиты от кражи |
| 48 | 4WD | 15 | Компрессор пневматической подвески в сборе, реле 1 вспомогательного водяного насоса, привод переднего моста, переключатель управления переключением раздаточной коробки |
| 49 | — | — | Не используется |
| 50 | TBC ИГ | 3 | Модуль управления кузовным оборудованием (BCM) |
| 51 | ТОРМОЗ | 10 | Электронный модуль управления тормозной системой (EBCM) |
| 52 | ПОДТВЕРЖДАЕТСЯ | 3 | Модуль управления кузовным оборудованием (BCM) |
