Предохранители и реле Isuzu Axiom (2002-2004)
Схемы относятся к указанным годам и вариантам Isuzu Axiom (2002-2004). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Isuzu.
Расположение предохранителей Isuzu Axiom 2002-2004 гг.
Предохранители прикуривателя (розетки) в Isuzu Axiom являются предохранители № 1 («РОЗЕТКА АКК» — разъемы для аксессуаров) и № 19 (2002-2003 гг.) или № 20 (2004 г.) («ПРИГИГАР» — прикуриватель) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

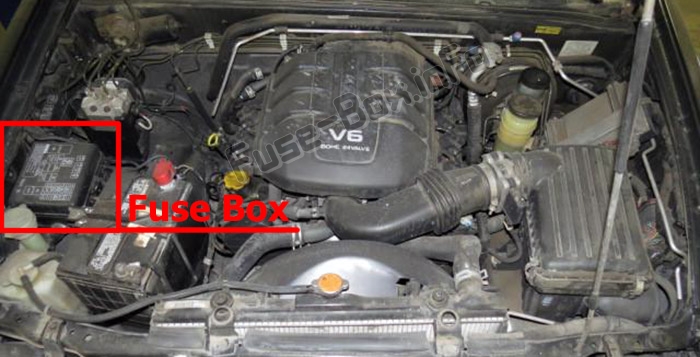

Расположение блока предохранителей

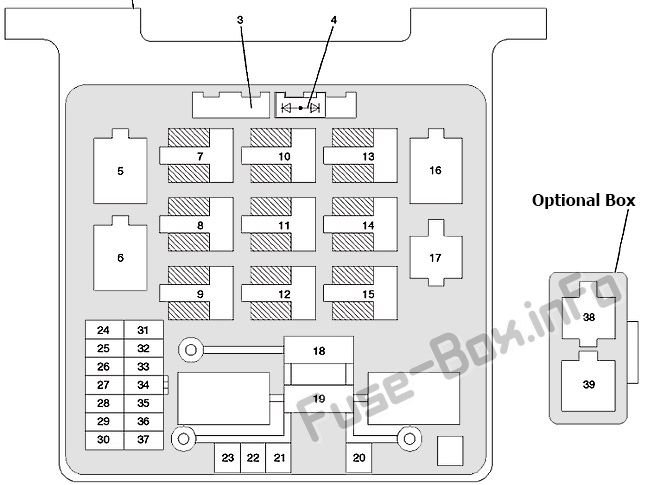

Схема блока предохранителей
| № | Name | A | Описание |
|---|---|---|---|
| 3 | Диод (не используется) | ||
| 4 | Диод (Система предупреждения о торможении) | ||
| 5 | Реле нагревателя | ||
| 6 | Реле компрессора кондиционера | ||
| 7 | Реле правой фары | ||
| 8 | Не используется | ||
| 9 | 2002-2003: Главное реле ЕСМ 2004: Реле противотуманных фар | ||
| 10 | 2002-2003: Реле противотуманных фар 2004: Не используется | ||
| 11 | Не используется | ||
| 12 | 2002–2003 годы: не используется 2004: Термореле | ||
| 13 | Реле левой фары | ||
| 14 | Реле стартера | ||
| 15 | 2002-2003: Реле вентилятора конденсатора 2004: Главное реле ЕСМ | ||
| 16 | Реле топливного насоса | ||
| 17 | Не используется | ||
| 18 (2002-2003) | ECM | 30 | Управление питанием |
| 18 (2004) | IGN. Б1 | 60 | Приборы, Распределение мощности, Органы управления силовым агрегатом, Система запуска |
| 19 | Main | 100 | Управление вентилятором, Система зарядки, Распределение мощности, Система запуска |
| 20 (2002-2003) | IGN. Б1 | 60 | Приборы, распределение мощности, органы управления силовым агрегатом, система запуска |
| 20 (2004) | ECM | 30 | Управление питанием |
| 21 | ABS | 50 | ABS |
| 22 | ИГН.Б2 | 50 | Распределение мощности, электрообогрев зеркал, обогрев заднего стекла Распределение мощности, электрообогрев зеркал, обогрев заднего стекла |
| 23 | КОНД. ПОКЛОННИК | 30 | КонденсаторВентилятор |
| 24 | ОПАСНОСТЬ | 15 | Наружное освещение, Адаптер для прицепа |
| 25 | HORN | 10 | Блок управления сигнализацией и реле, Противоугонный звуковой сигнал, Разъем канала передачи данных (DLC) |
| 26 | АЧГ-С | 10 | Генератор |
| 27 (2002-2003) | ИММОБИЛАЙЗЕР | 10 | Блок управления иммобилайзером |
| 27 (2004) | ПОДОГРЕВ СИДЕНЬЯ | 15 | Подогрев сиденья |
| 28 | ВОЗДУХОДУВКА | 15 | Управление вентилятором |
| 29 | ВОЗДУХОДУВКА | 15 | Управление вентилятором |
| 30 | A/C | 10 | Управление компрессором |
| 31 | H/L LIGHT-LH | 20 | Противотуманные фары и левые фары |
| 32 | H/L LIGHT-RH | 20 | Правые фары |
| 33 | ПРОТИВОТУМАННЫЕ ФАРЫ | 15 | Фары и противотуманные фары |
| 34 | ДАТЧИК О2. НАГРЕВАТЕЛЬ | 20 | Управление силовым агрегатом |
| 35 | ТОПЛИВНЫЙ НАСОС | 20 | Топливный насос Управление силовым агрегатом |
| 36 | ЕСМ | 10/15 | Приборы, органы управления силовым агрегатом |
| 37 (2002-2003) | TCM | 10 | ТКМ В+ |
| 37 (2004) | TOD | 15 | TOD |
| 38 | ПОЛУАКТ. СУС. | 30 | Интеллектуальное подвесное реле |
| 39 (2002-2003) | ПОДОГРЕВ СИДЕНЬЯ | 15 | Сиденья с подогревом |
| 39 (2004) | Реле вентилятора конденсатора |
Блок предохранителей в салоне
Блок предохранителей в салоне
Расположение блока предохранителей

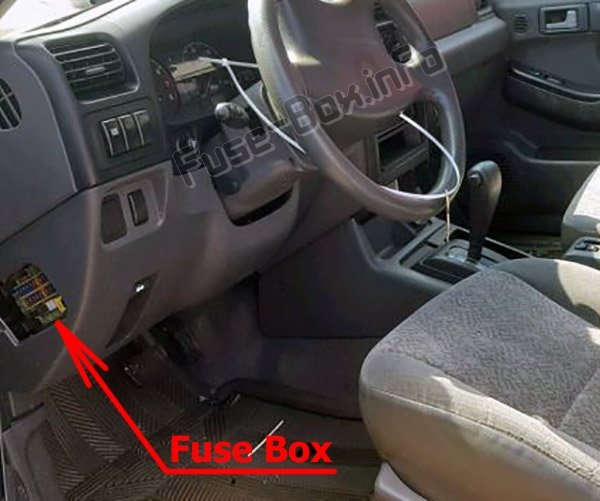

Он расположен со стороны водителя на панели приборов, за крышкой.

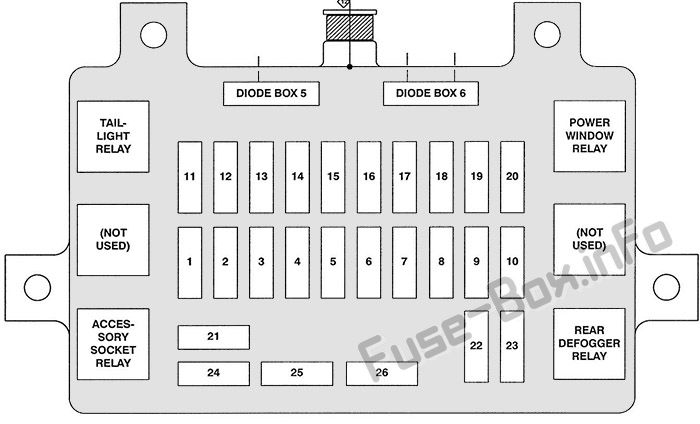

Схема блока предохранителей
| № | Name | A | Описание |
|---|---|---|---|
| 1 | РОЗЕТКА АКК | 15 | Розетки для аксессуаров |
| 2 | (АУДИО) B+ | 15 | MID-система, Звуковая система |
| 3 | СТАРТЕР | 10 | Система запуска |
| 4 | TAIL | 15 | Реле заднего фонаря |
| 5 | КОМНАТНАЯ ЛАМПА | 10 | Блок управления сигнализацией и реле, Автоматическое управление кондиционером, Освещение салона, Система предупреждения о включении зажигания, Зеркало заднего вида |
| 6 | СТОП-СИГНАЛ | 15 | Стоп-сигналы |
| 7 | ЗАМОК ДВЕРИ С ЭЛЕКТРОПРИВОДОМ | 20 | Дверные замки с электроприводом, система предупреждения о включении ключа зажигания, система бесключевого доступа и противоугонная система |
| 8 | ЗЕРКАЛО БЕЗОПАСНОЕ. | 10 | Электрообогрев зеркал |
| 9 | ЗАДНИЙ ПРОТИВОТУМАН. | 15 | Задний обогреватель |
| 10 | ЗАДНИЙ ПРОТИВОТУМАН. | 15 | Задний обогреватель |
| 11 | МЕТР | 15 | Антиблокировочная тормозная система (АСС), органы управления двигателем, датчики, указатели, блок управления мультиплексными индикаторами, система блокировки переключения передач, система переключения передач на лету, датчик скорости автомобиля (VSS) |
| 12 | ДВИГАТЕЛЬ ИГ | 15 | Органы управления двигателем, система зажигания |
| 13 | ИГ. КАТУШКА | 15 | Система зажигания |
| 14 | РЕЗЕРВНОЕ КОПИРОВАНИЕ/ПОВОРОТ | 15 | Индикатор переключения передач AfT, Блок управления сигнализацией и реле, Органы управления автоматической коробкой передач, Фонари заднего хода, Регуляторы вентилятора, Круиз-контроль, Блок предохранителей на приборной панели, Органы управления двигателем |
| 15 | ЭЛЕКТР. ИГ. | 15 | Управление вентилятором, Система MID, Электростеклоподъемники, Зеркало заднего вида, Аудиосистема |
| 16 | ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 10 | Блок управления сигнализацией и реле, Электрообогрев зеркал, Обогрев заднего стекла, Задний стеклоочиститель/омыватель |
| 17 | ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 20 | Блок управления сигнализацией и реле, стеклоочиститель/омыватель ветрового стекла |
| 18 (2002-2003) | Аудио (ACC) | 10 | Предохранитель аудио (ACC) (10А) |
| 18 (2004) | TCM | 15 | Модуль управления коробкой передач |
| 19 (2002-2003) | Зажигалка | 15 | Предохранитель прикуривателя (15А) |
| 19 (2004) | АУДИО, ЗЕРКАЛО | 10 | Звуковая система, средний дисплей, удаленное зеркало |
| 20 (2002-2003) | Анти-вор | 10 | Предохранитель Противоугонный (10А) |
| 20 (2004) | ЗАЖИГАЛКА | 15 | Зажигалка |
| 21 | СИЛОВОЕ ОКНО (автоматический выключатель) | 30 | люк с электроприводом, электрические стеклоподъемники |
| 22 | SRS | 10 | Дополнительная удерживающая система (SRS) |
| 23 | АНТИ-ВОР | 10 | 2002-2003: Блок управления бесключевым доступом/противоугонной системой. 2004: Не используется |
| 24 | ЗАПАСНОЙ | 20 | — |
| 25 | ЗАПАСНОЙ | 15 | — |
| 26 | ЗАПАСНОЙ | 10 | — |
| Диод 5 | — | Потолочное освещение, бесключевой доступ и противоугонная система | |
| Диод 6 | — | Бесключевой доступ и противоугонная система |
