Предохранители и реле Isuzu i-Series (i-280, i-290, i-350, i-370) (2006-2008)
Схемы относятся к указанным годам и вариантам Isuzu i-Series (i-280, i-290, i-350, i-370) (2006-2008). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Isuzu.
Расположение предохранителей Isuzu i-Series 2006-2008 гг.
Предохранители прикуривателя (розетка) в Isuzu i-Series Это предохранители № 2 («AUX» — дополнительные розетки) и № 33 («СИГАРА» — прикуриватель) в блоке предохранителей в моторном отсеке.
Оглавление
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

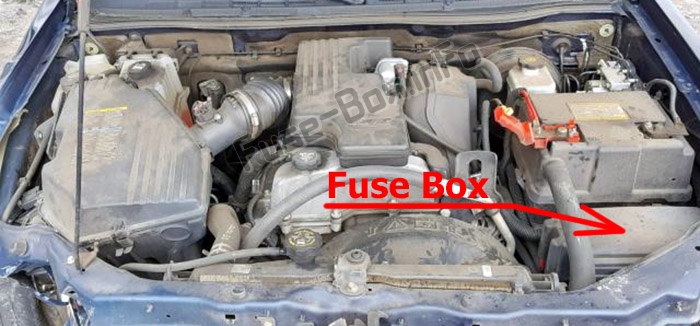

Расположение блока предохранителей

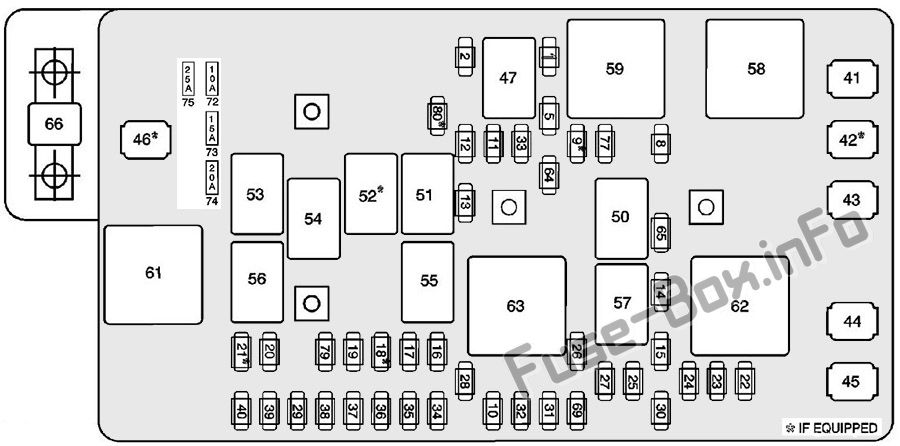

Схема блока предохранителей
| № | Name | A | Описание |
|---|---|---|---|
| 1 | STOP | 20 | Выключатель стоп-сигнала |
| 2 | AUX | 20 | Дополнительные розетки, разъем канала передачи данных (DLC) |
| 5 | A/C | 10 | Модуль управления HVAC, модуль сиденья водителя (переключатель сиденья с подогревом), модуль сиденья пассажира (выключатель сиденья с подогревом) |
| 8 | WIP/МОЙКА | 10 | Переключатель стеклоочистителя/омывателя ветрового стекла |
| 9 | ВОГ LP (T96) | 15 | Реле противотуманных фар |
| 10 | IGN TRNSD | 10 | Замок зажигания (датчик) |
| 11 | левый HDLP | 10 | Фара в сборе — левая |
| 12 | правая HDLP | 10 | Фара в сборе — правая |
| 13 | ТОПЛИВНЫЙ НАСОС | 15 | Топливный насос |
| 14 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25 | Реле стеклоочистителя |
| 15 | ФРТ ТОПОР | 15 | Привод переднего моста (4WD) |
| 16 | ABS | 10 | Электронный блок управления тормозами (EBCM), датчик скорости рыскания (4WD) |
| 17 | SIR | 10 | Модуль датчиков и диагностики надувных подушек безопасности (SDM), переключатель отключения I/P модуля надувных подушек безопасности (C99) |
| 18 | СИДЕНЬЕ | 20 | Сиденье с подогревом в сборе — водитель, Сиденье с подогревом в сборе — пассажир |
| 19 | КРУИЗ | 10 | Внутреннее зеркало заднего вида с лампами для чтения (DC4 с UE1 или DF8), переключатель круиз-контроля (K34), модуль управления раздаточной коробкой (NP1) |
| 20 | ETC | 15 | Модуль управления силовым агрегатом (PCM) |
| 21 | ЗАМОК | 20 | Выключатель дверного замка — водитель (AU3) |
| 22 | ИНЖЕКТОР | 15 | Топливные форсунки |
| 23 | IGN | 15 | Пусковой переключатель сцепления (MAS), модуль катушки зажигания 1, модуль катушки зажигания 2, модуль катушки зажигания 3, модуль катушки зажигания 4, модуль катушки зажигания 5 (3,5 л), переключатель парковочного/нейтрального положения (PNP) (M30), кондиционер Реле муфты компрессора |
| 24 | ТРАНС | 10 | Соленоиды коробки передач |
| 25 | PCM | 10 | Модуль управления силовым агрегатом (PCM) — C1 |
| 26 | РЕЗЕРВНОЕ КОПИРОВАНИЕ | 15 | Переключатель парковочного/нейтрального положения (PNP) |
| 27 | ERLS | 15 | Электромагнитный клапан продувки адсорбера системы улавливания паров топлива (EVAP), датчик MAF/IAT |
| 28 | ПОВОРОТ/HAZ RR | 15 | Блок управления кузовным оборудованием (SCM) (выход лампы накаливания — правый, задний указатель поворота) |
| 29 | РР ПК ЛП2 | 10 | Левый задний фонарь в сборе, блок управления кузовным оборудованием (BCM) — приглушенный свет, индикатор подушки безопасности пассажира |
| 30 | ПКМ Б | 10 | Модуль управления силовым агрегатом (PCM) — C1 (аккумулятор) |
| 31 | ОНСТАР | 10 | Модуль интерфейса связи с автомобилем (VCIM) |
| 32 | РАДИО | 15 | Радио |
| 33 | СИГАРА | 20 | Зажигалка |
| 34 | TBC | 10 | Блок управления кузовным оборудованием (BCM) — C1 |
| 35 | HORN | 10 | Реле звукового сигнала |
| 36 | TCCM | 10 | Модуль управления переключением раздаточной коробки (4WD) |
| 37 | ПОВОРОТ/ЗАЗ FR | 15 | Блок управления кузовным оборудованием (BCM) (выход на лампы — НЧ, РЧ-сигнал поворота) |
| 38 | КЛАСТЕР | 10 | Кластер панели приборов (IPC) |
| 39 | РР ПК ЛП | 15 | Правый задний фонарь в сборе, номерные фонари |
| 40 | ФР ПК ЛП | 10 | Парковочный фонарь — LF, Парковочный фонарь — RF, Выключатель стеклоподъемника — водительский, Выключатель стеклоподъемника — пассажирский, Выключатель стеклоподъемника — LR (кабина экипажа), Выключатель стеклоподъемника — правый (кабина экипажа) |
| 41 | ВОЗДУХОДУВКА | 30 | Двигатель вентилятора ОВКВ |
| 42 | ПИТАНИЕ/ОКНО | 30 | Стеклоподъемники водителя, Стеклоподъемники пассажира, Стеклоподъемники RR (кабина экипажа), Стеклоподъемники LR (кабина экипажа) |
| 43 | НАЧАЛО | 30 | ПУСК реле |
| 44 | АБС 2 | 40 | Электронный модуль управления тормозной системой (EBCM) (реле) |
| 45 | АБС 1 | 30 | Электронный модуль управления тормозной системой (EBCM) |
| 46 | мощность/сиденье | 40 | Сиденье водителя (автоматический выключатель) |
| 47 | Реле ВЫБОР ЛУЧА | — | Фара — левая (без TT5), фара — правая (без TIS), фара — ближний свет — правая/левая (TT5), фара — дальний свет — правая/левая (TT5) |
| 50 | Реле комп. кондиционера | — | Реле муфты компрессора AIC |
| 51 | Реле топливного насоса | — | Датчик давления в топливном баке (FTP), топливный насос и датчик в сборе |
| 52 | Реле НД FOG (T96) | — | Противотуманная фара- LF, Противотуманная фара- RF |
| 53 | Реле ПАРК ЛП | — | Предохранитель ФР ПК ЛП, предохранитель РР ПК ЛП, предохранитель РР ПК ЛП2 |
| 54 | Эстафета HD LP | — | Правый предохранитель HDLP, левый предохранитель HDLP |
| 55 | Реле звукового сигнала | — | Сборка звукового сигнала |
| 56 | СИЛОВАЯ ТРАНСМИССИЯ Реле | — | Предохранитель ETC, предохранитель датчика O2 |
| 57 | Реле стеклоочистителя | — | Реле стеклоочистителя 2 |
| 58 | Реле РАП | — | Предохранитель ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ SW, предохранитель PWR W |
| 59 | IGN 3 Реле ОВКВ | — | ВЕНТИЛЯТОР Предохранитель. Предохранитель CNTRL HD |
| 61 | Реле RUN/CRANK | — | Предохранитель SIR, предохранитель КРУИЗ, предохранитель IGN, предохранитель ТРАНС, предохранитель BACK UP, предохранитель ABS, предохранитель ERLS, предохранитель ФРТ ТОПОРLE CNTRL, предохранитель PCM 1 и предохранитель ИНЖЕКТОРS |
| 62 | ПУСК реле | — | Соленоид стартера |
| 63 | Реле стеклоочистителя 2 | — | Мотор стеклоочистителя |
| 64 | Диод | — | Реле стеклоочистителя (между) |
| 65 | Диод | — | Муфта АИК |
| 66 | Макси предохранитель | 100 | Генератор |
| 67 | Съемник предохранителя (при наличии) | — | — |
| 69 | МОЖЕТ ВЕНТИЛЯЦИЯ | 10 | Электромагнитный клапан вентиляции адсорбера (EVAP) |
| 72 | ЗАПАСНОЙ | 10 | Запасной предохранитель, если есть |
| 73 | ЗАПАСНОЙ | 15 | Запасной предохранитель, если есть |
| 74 | ЗАПАСНОЙ | 20 | Запасной предохранитель, если есть |
| 75 | ЗАПАСНОЙ | 25 | Запасной предохранитель, если есть |
| 77 | КОМПЛЕКС КОНДИЦИОНЕРА | 10 | Реле муфты компрессора кондиционера |
| 79 | ДАТЧИК О2 | 10 | Подогреваемый кислородный датчик (HO2S) 1, Подогреваемый кислородный датчик (HO2S) 2 |
