Предохранители и реле Isuzu Rodeo / Amigo (1998-2004)
Схемы относятся к указанным годам и вариантам Isuzu Rodeo / Amigo (1998-2004). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Isuzu.
Схема предохранителей Isuzu Rodeo/Amigo 1998-2004 гг.
Предохранители прикуривателя (розетки) в Isuzu Rodeo (Amigo) являются предохранители № 1 («РОЗЕТКА АККУМУЛЯТОРА» — разъемы для аксессуаров) и № 18 (1998-1999) или № 19 (2000-2004) («ПРИГИГАР» — разъемы для аксессуаров, прикуриватель) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

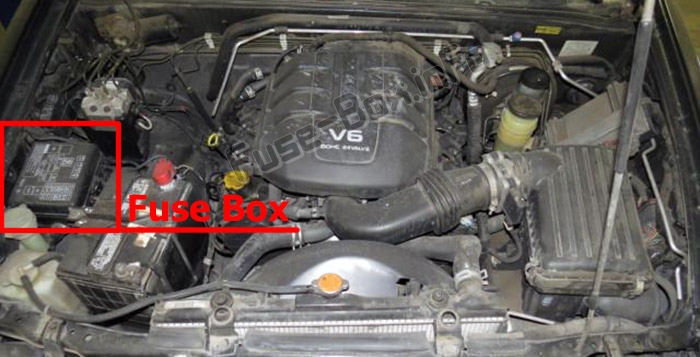

Расположение блока предохранителей

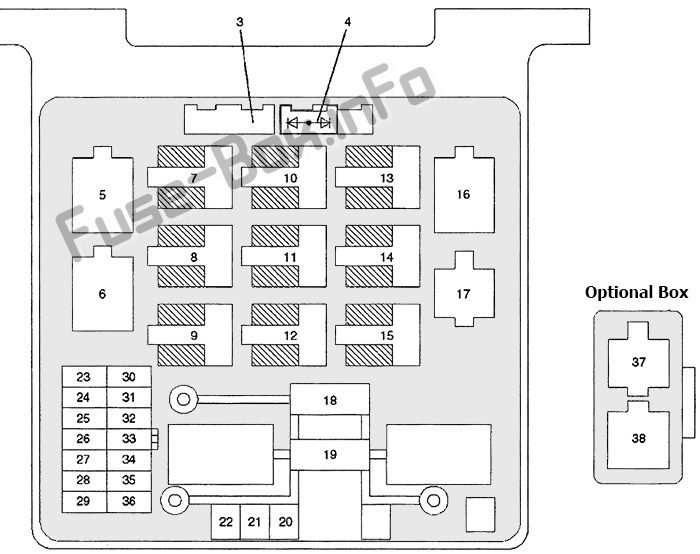

Схема блока предохранителей
| № | Name | A | Описание |
|---|---|---|---|
| 3 | Диод (не используется) | ||
| 4 | Диод (Система предупреждения о торможении) | ||
| 5 | Реле нагревателя | ||
| 6 | Реле компрессора кондиционера | ||
| 7 | Не используется | ||
| 8 | Главное реле ЕСМ | ||
| 9 | Реле противотуманных фар | ||
| 10 | Не используется | ||
| 11 | Не используется | ||
| 12 | Термореле | ||
| 13 | Реле левой фары | ||
| 14 | Реле стартера | ||
| 15 | Не используется | ||
| 16 | Реле топливного насоса | ||
| 17 | Реле электровентилятора (LO) | ||
| 18 | IGN. Б1 | 60 | Приборы, Распределение мощности, Органы управления силовым агрегатом, Система запуска |
| 19 | Main | 100 | Управление вентилятором, Система зарядки, Распределение мощности, Система запуска |
| 20 | ABS | 50 | ABS |
| 21 | ИГН.Б2 | 50 | РИ.2 (+В.2 60А) |
| 22 | КОНД. ПОКЛОННИК | 40 | Электрический вентилятор |
| 23 | ОПАСНОСТЬ | 15 | Наружное освещение |
| 24 | HORN | 10 | Horn |
| 25 | АЧГ-С | 10 | Генератор |
| 26 | - | - | Не используется |
| 27 | ВОЗДУХОДУВКА | 15 | Управление вентилятором |
| 28 | ВОЗДУХОДУВКА | 15 | Управление вентилятором |
| 29 | A/C | 10 | Управление компрессором |
| 30 | H/L LIGHT-LH | 20 | Левая фара |
| 31 | H/L LIGHT-RH | 20 | Правые фары |
| 32 | ПРОТИВОТУМАННЫЕ ФАРЫ | 15 | Противотуманные огни |
| 33 | ЧУВСТВИТЕЛЬНОСТЬ О2 | 20 | Датчик О2 |
| 34 | ТОПЛИВНЫЙ НАСОС | 20 | Топливный насос Управление силовым агрегатом |
| 35 | ЕСМ | 10/15 | Приборы, органы управления силовым агрегатом |
| 36 | - | - | Не используется |
| 37 | Реле электрического вентилятора (H1) | ||
| 38 | Реле электровентилятора (H1) (только A/T) |
Блок предохранителей в салоне
Блок предохранителей в салоне

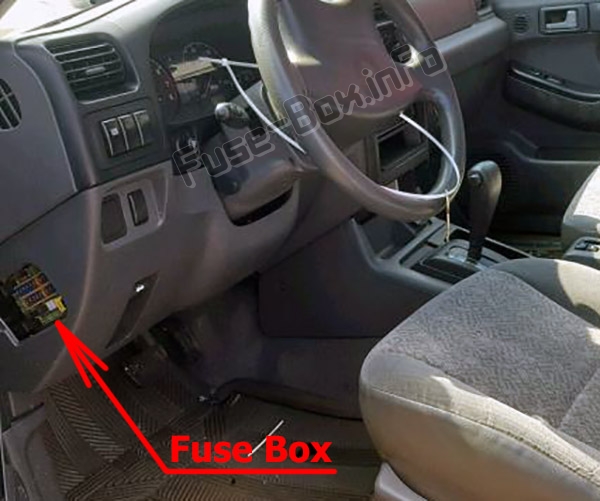

Расположение блока предохранителей
Блок предохранителей расположен со стороны водителя на панели приборов, за крышкой.

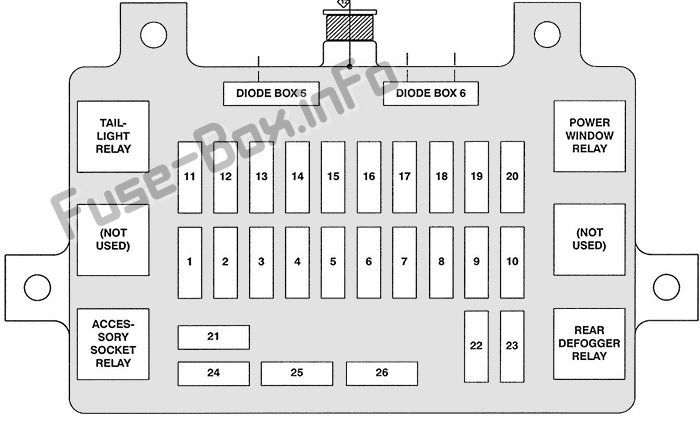

Схема блока предохранителей
| № | Name | A | Описание |
|---|---|---|---|
| 1 | РОЗЕТКА АККУМУЛЯТОРА | 20 | Розетки для аксессуаров, блок предохранителей приборной панели |
| 2 (1998-1999) | — | — | — |
| 2 (2000-2004) | ACC | 15 | Аудио (ACC) |
| 3 (1998-1999) | АНТИ-ВОР | 10 | Противоугонная система и система доступа без ключа, блок предохранителей приборной панели |
| 3 (2000-2004) | СТАРТЕР | 10 | Стартер |
| 4 | ЗАДНИЙ/ПОДСВЕТОЧНЫЙ СВЕТИЛЬНИК | 15 | Все Индикатор переключения передач, Сигнализация и блок управления реле, Подсветка приборной панели и консоли, Блок предохранителей приборной панели, Управление двигателем, Внешнее освещение, Детали выключателя освещения, Ремень безопасности, Включение освещения, Система предупреждения о зажигании с ключом, Адаптер для прицепа |
| 5 | КУПОЛ СВЕТ | 10 | Блок управления сигнализацией и реле, Противоугонная система и система доступа без ключа, Часы, Блок предохранителей приборной панели, Освещение салона, Ремень безопасности, Включение света, Система предупреждения о включении зажигания, Аудиосистема |
| 6 | СТОП-СИГНАЛ | 15 | Антиблокировочная тормозная система (ABS), Органы управления автоматической коробкой передач, Круиз-контроль, Блок предохранителей на приборной панели, Внешнее освещение, Система блокировки переключения передач, Адаптер для прицепа |
| 7 | ЭЛЕКТРИЧЕСКИЙ ДВЕРНОЙ ЗАМОК | 20 | Блок предохранителей приборной панели, дверные замки с электроприводом |
| 8 | ЗЕРКАЛО БЕЗОПАСНОЕ | 10 | Электрообогрев зеркал |
| 9 | ЗАДНИЙ ПРОТИВОТУМАН | 15 | Задний обогреватель |
| 10 | ЗАДНИЙ ПРОТИВОТУМАН | 15 | Задний обогреватель |
| 11 | МЕТР | 15 | Блок управления сигнализацией и реле, Антиблокировочная тормозная система (ABS), Органы управления автоматической коробкой передач, Система зарядки, Круиз-контроль, Блок предохранителей на приборной панели, Блок управления двигателем, Приборы, Индикаторы, ремень безопасности, система предупреждения о включении света и зажигании, система переключения передач на лету, дополнительная удерживающая система (SRS), датчик скорости автомобиля (VSS) |
| 12 | ENG | 15 | Органы управления автоматической коробкой передач, Система зарядки, Элементы управления компрессором, Блок предохранителей на приборной панели, Органы управления двигателем, Система зажигания |
| 13 | ИС КАТУШКА | 15 | Блок предохранителей приборной панели, система зажигания |
| 14 | ЗАДНИЙ ВВЕРХ/ПОВОРОТНЫЙ СВЕТ | 15 | Индикатор переключения передач A / T, блок управления сигнализацией и реле, органы управления автоматической коробкой передач, фонари заднего хода, регуляторы вентилятора, круиз-контроль, блок предохранителей на приборной панели, органы управления двигателем, внешние фонари, адаптер для прицепа |
| 15 | ЭЛЕК ИГ. | 15 | Блок управления сигнализацией и реле, Антиблокировочная тормозная система (ABS), Круиз-контроль, Блок предохранителей на приборной панели, Обогрев зеркал с электроприводом, Люк с электроприводом, Электрические стеклоподъемники, Обогрев заднего стекла, Система блокировки переключения передач, Система Shift-on-the-fly |
| 16 (1998-1999) | ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ | 20 | Блок управления сигнализацией и реле, блок предохранителей приборной панели, стеклоочиститель/омыватель ветрового стекла, стеклоочиститель/омыватель ветрового стекла: прерывистый |
| 16 (2000-2004) | Задний стеклоочиститель | 10 | Задний стеклоочиститель/омыватель |
| 17 (1998-1999) | ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ | 10 | Блок управления сигнализацией и реле, Блок предохранителей приборной панели, Задний стеклоочиститель/омыватель |
| 17 (2000-2004) | Передний стеклоочиститель | Стеклоочиститель/омыватель ветрового стекла | |
| 18 (1998-1999) | ЗАЖИГАЛКА | 15 | Дополнительные розетки, прикуриватель, блок предохранителей приборной панели |
| 18 (2000-2004) | АУДИО | 10 | Звуковая система |
| 19 (1998-1999) | АУДИО | 15 | Блок предохранителей на приборной панели, Power Minor, Звуковая система |
| 19 (2000-2004) | ЗАЖИГАЛКА | 15 | Дополнительные розетки, прикуриватель, блок предохранителей приборной панели |
| 20 (1998-1999) | СТАРТЕР | 10 | Система запуска |
| 20 (2000-2004) | АНТИ-ВОР | 10 | Противоугонная система и система доступа без ключа, блок предохранителей приборной панели |
| 21 | СИЛОВОЕ ОКНО | 30 | Блок предохранителей на приборной панели, люк с электроприводом, электрические стеклоподъемники (автоматический выключатель) |
| 22 | SRS | 10 | Блок предохранителей приборной панели, дополнительная удерживающая система (SRS) |
| 23 | — | — | — |
| Диод 5 | — | Потолочное освещение, бесключевой доступ и противоугонная система | |
| Диод 6 | — | Бесключевой доступ и противоугонная система, напоминание о непристегнутом ремне |
