Предохранители и реле Isuzu Oasis (1996-1999)
Схемы относятся к указанным годам и вариантам Isuzu Oasis (1996-1999). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Isuzu.
Схема предохранителей Isuzu Oasis 1996-1999 гг.
Оглавление
Расположение блока предохранителей

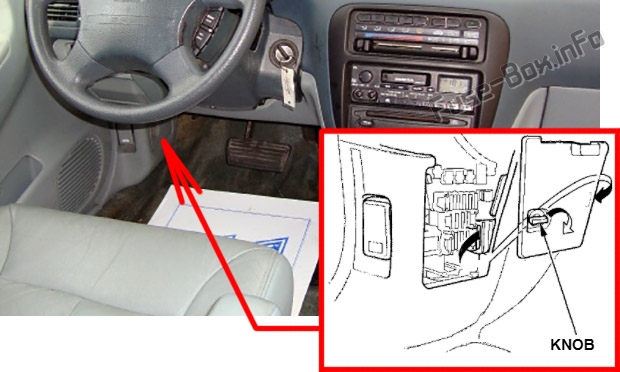

Пассажирский отсек
Блок предохранителей расположен со стороны водителя под панелью приборов. Поверните ручку, чтобы открыть крышку.

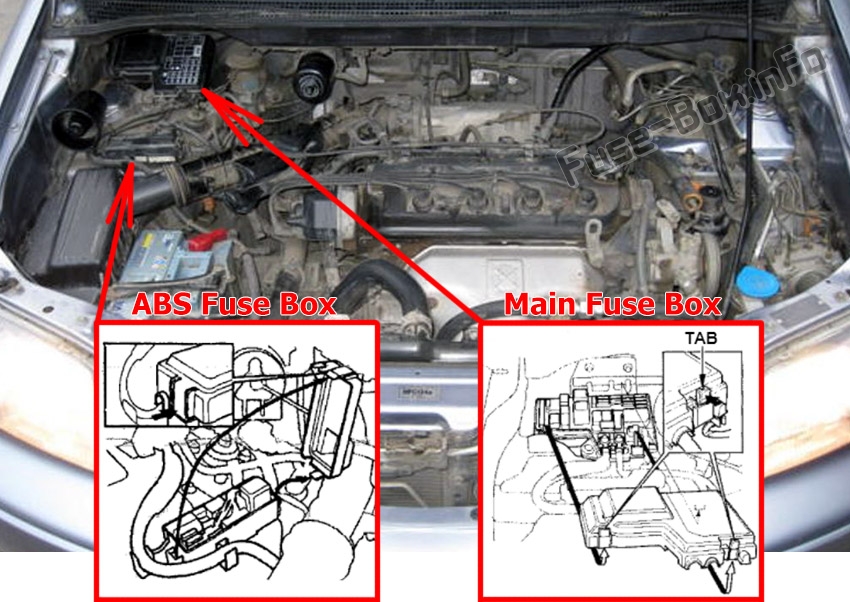

Моторного отсека
Главный блок предохранителей расположен в моторном отсеке со стороны пассажира. Чтобы открыть, нажмите на вкладку, как показано на рисунке. Автомобили, оснащенные АБС, имеют дополнительный блок предохранителей в моторном отсеке с правой стороны.
Схемы блока предохранителей

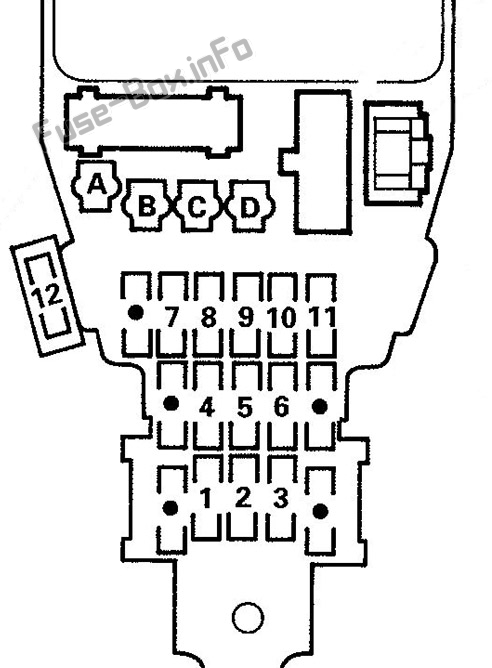

Блок предохранителей в салоне
| № | Amp | Описание |
|---|---|---|
| 1 | 10 | Приборная панель, реле указателей поворота/аварийной сигнализации, часы, реле заднего хода NT, соленоид блокировки переключения передач. Встроенный блок управления |
| 2 | 15 | Главное реле PGM-FI Блок SRS (ВА) |
| 3 | 10 | Блок SRS (ВБ) |
| 4 | 15 | Генератор, блок ELD, система круиз-контроля, PCM |
| 5 | 15 | Распределитель |
| 6 | 10 | Электродвигатели стеклоочистителя/омывателя ветрового стекла, реле электродвигателя стеклоочистителя, реле прерывистого режима стеклоочистителя, реле высокого/низкого уровня стеклоочистителя ветрового стекла Встроенный блок управления |
| 7 | 7.5 | Электропривод зеркал, блок управления ABS Дополнительный разъем (C909) |
| 8 | 7.5 | Панель управления отопителем, двигатель управления рециркуляцией, двигатель управления режимами, реле муфты компрессора кондиционера, термостат кондиционера, переключатель заднего блока кондиционера, двигатель вентилятора заднего блока кондиционера |
| 9 | 7.5 | Главное реле PGM-FI, PCM |
| 10 | 7.5 | Блок управления дневными ходовыми огнями (Канада). |
| 11 | 7.5 | Реле прикуривателя Дополнительный разъем (C908) |
| 12 | 10 | Реле люка (США), электродвигатели стеклоочистителя/омывателя заднего стекла, реле электрического стеклоподъемника |
| • | Запасные предохранители |

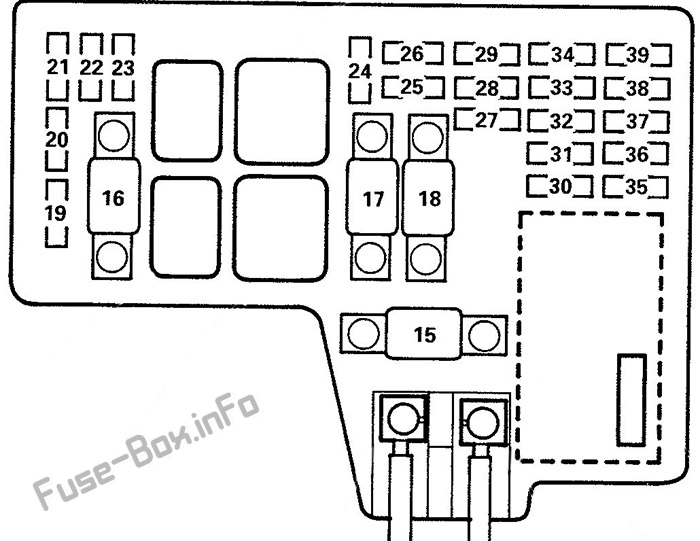

Главный блок предохранителей в моторном отсеке
| № | Amp | Описание |
|---|---|---|
| 15 | 100 | Аккумулятор, распределение питания |
| 16 | 50 | Замок зажигания (ВАТ) |
| 17 | 40 | Двигатель вентилятора |
| 18 | 40 | Мотор стеклоочистителя |
| 19 | 15 | Левая фара, индикатор дальнего света |
| 20 | 15 | Правая фара |
| 21 | 20 | Двигатель вентилятора радиатора |
| 22 | 30 | Обогрев заднего стекла |
| 23 | — | Не используется |
| 24 | 20 | Электродвигатель заднего правого стеклоподъемника |
| 25 | 20 | Электродвигатель заднего левого стеклоподъемника |
| 26 | 20 | Электродвигатель стеклоподъемника переднего пассажира |
| 27 | 10 | Блок управления дневными ходовыми огнями (Канада) |
| 28 | 20 | Электродвигатель стеклоподъемника со стороны водителя, блок управления стеклоподъемником |
| 29 | 30 | Мотор люка (США) |
| 30 | 15 | Звуковые сигналы, соленоид блокировки ключа, стоп-сигналы |
| 31 | 20 | Электродвигатель подъема-опускания сиденья водителя (США) |
| 32 | 15 | Подсветка приборной панели, габаритные огни, задние фонари, подсветка номерного знака |
| 33 | 15 | Главное реле PGM-FI |
| 34 | 20 | Муфта компрессора кондиционера, вентилятор конденсатора, модуль управления вентилятором радиатора |
| 35 | 10 | Реле указателей поворота/аварийной сигнализации |
| 36 | 15 | Прикуриватель, разъем канала передачи данных |
| 37 | 7.5 | Встроенный блок управления, освещение грузового отсека, потолочные светильники, плафоны, прожекторы |
| 38 | 20 | Блок управления дверным замком без ключа/электропривода |
| 39 | 7.5 | PCM, часы, аудиоблок |

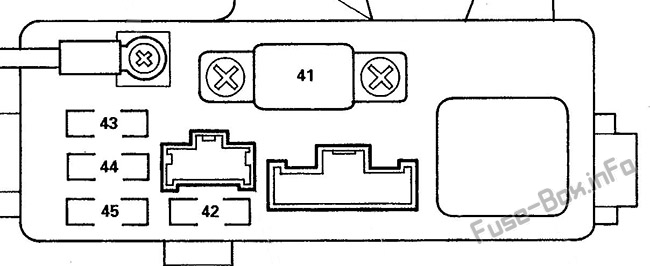

Блок предохранителей АБС
| № | Amp | Описание |
|---|---|---|
| 41 | 30 | Двигатель насоса АБС |
| 42 | 7.5 | Блок управления АБС |
| 43 | 20 | Реле двигателя насоса АБС, блок модулятора АБС |
| 44 | — | Не используется |
| 45 | — | Не используется |
