Предохранители и реле Jaguar F Pace X761 2021-2026
Схемы относятся к указанным годам и вариантам Jaguar F Pace X761 2021-2026. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Jaguar.
Компактный кроссовер класса люкс SUV Jaguar F-Pace (X761, после рестайлинга) выпускался с 2021 по 2026 год. В этой статье представлены схемы блоков предохранителей для Jaguar F-Pace 2021, 2022, 2023, 2024, 2025 и 2026 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя.
Схема предохранителей Jaguar F-Pace 2021-2026
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне
Расположение блока предохранителей

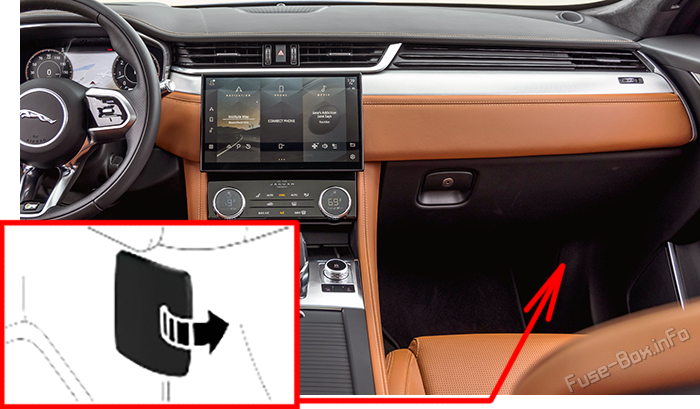

Блок предохранителей расположен справа у стойки А под передней панелью. Подходящим инструментом подденьте и освободите задний край панели, затем вытяните панель.

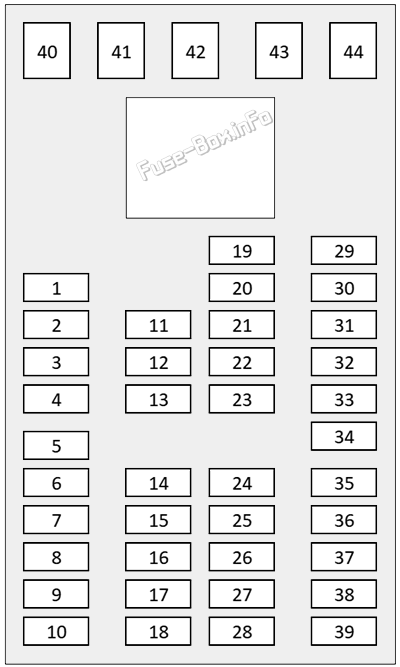

Схема блока предохранителей
| № | Номинал | Цикл |
|---|---|---|
| 1 | - | - |
| 2 | - | - |
| 3 | 25A | Задняя дверь справа. |
| 4 | 25A | Правый входный вход. |
| 5 | 20A | Круто. |
| 6 | - | - |
| 7 | 5A | Антенна иммобилизатора. |
| 8 | 5A | Диагностическая розетка. |
| 9 | 5A | Защитный звук. |
| 10 | - | - |
| 11 | 5A | Система контроля давления в шинах (TPMS). |
| 12 | - | - |
| 13 | 25A | Левую дверь. |
| 14 | 20A | Заднее сиденье. |
| 15 | 30A | Переднее сиденье справа. |
| 16 | 30A | Переднее сиденье с левой стороны. |
| 17 | 20A | Переднее сиденье справа. |
| 18 | 20A | Переднее сиденье с левой стороны. |
| 19 | 20A | Коробка с кабби USB Сосиска. |
| 20 | 20A | Вторая строка USB Сосиска. |
| 21 | 20A | Передний дополнительный розетка. |
| 22 | 10A | Беспроводная зарядка. |
| 23 | 25A | Задняя дверь с левой стороны. |
| 24 | 15A | Звуковой сигнала. |
| 25 | 5A | Радиочастотная связь (RadioRecord) RF) приемники. |
| 26 | 5A | Управление рулевым колесом. |
| 27 | - | - |
| 28 | 5A | Электронное установление цен на автомобильные дороги. |
| 29 | - | - |
| 30 | - | - |
| 31 | 10A | Подогрев рулевого колеса. |
| 32 | 20A | Слева от качающегося или климатического сиденья |
| 33 | 20A | Справа откалиброванное или климатическое сиденье |
| 34 | 5A | Ионизер. |
| 35 | 5A | Бесключенное входное отверстие. |
| 36 | - | - |
| 37 | - | - |
| 38 | 20A | Бесключенное входное отверстие. |
| 39 | 5A | Системы помощи водителю. |
| 40 | - | - |
| 41 | - | - |
| 42 | - | - |
| 43 | - | - |
| 44 | - | - |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке
Расположение блока предохранителей

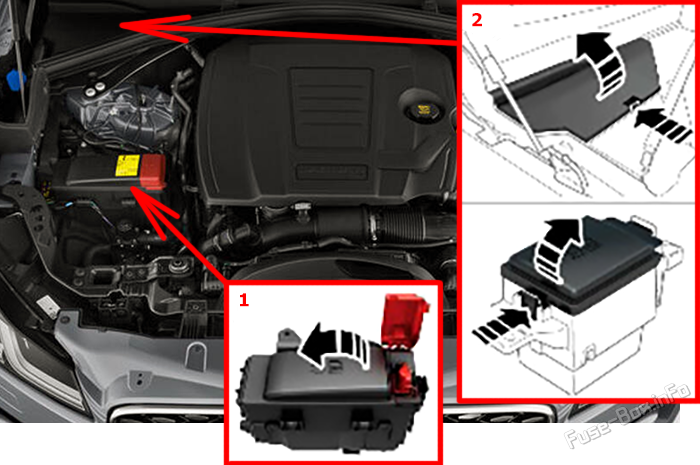

- Передний блок предохранителей в моторном отсеке: поднимите крышку положительной клеммы. Нажмите и удерживайте шесть фиксаторов крышки блока предохранителей, затем поднимите крышку.
- Задний блок предохранителей в моторном отсеке: снимите защитную панель. Для этого слегка нажмите и удерживайте фиксатор, затем приподнимите и вытяните панель. Нажмите и удерживайте шесть фиксаторов крышки блока предохранителей, поднимите крышку и снимите её.
Схемы блоков предохранителей

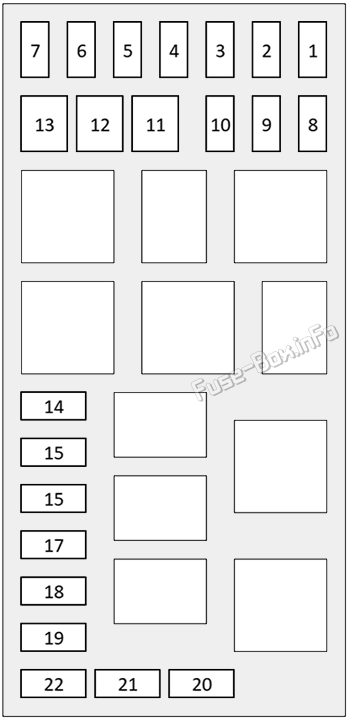

блок предохранителей №1
| № | Номинал | Цикл |
|---|---|---|
| 1 | 25A | Лобовой свет. |
| 2 | 25A | Справа от фары. |
| 3 | 5A | Системы помощи водителю. |
| 4 | 5A | Гибридные системы. |
| 5 | - | - |
| 6 | - | - |
| 7 | - | - |
| 8 | 30A | Омыватели фары. |
| 9 | 10A | Передаточное охлаждение. |
| 10 | 15A | Охлаждение двигателя. |
| 11 | 60A | 2021 Антиблокировочная тормозная система (ABS). |
| 12 | 40A | 2021* Нагреваемый передний экран: правая сторона. |
| 13 | 40A | 2021 Нагреваемый передний экран: левая сторона. |
| 14 | - | - |
| 15 | 10A | Передние противотуманные огни. |
| 16 | 15A | 2021: Охлаждение гибридной системы. |
| 17 | 15A | 2022-2026: Охлаждение гибридной системы. |
| 18 | 15A | 2021: Охлаждение гибридной системы. |
| 19 | 15A | 2022-2026: Охлаждение гибридной системы. |
| 20 | 40A | 2021: Продувочные вилки. |
| 21 | 40A | 2021: Продувочные вилки. |
| 22 | - | - |

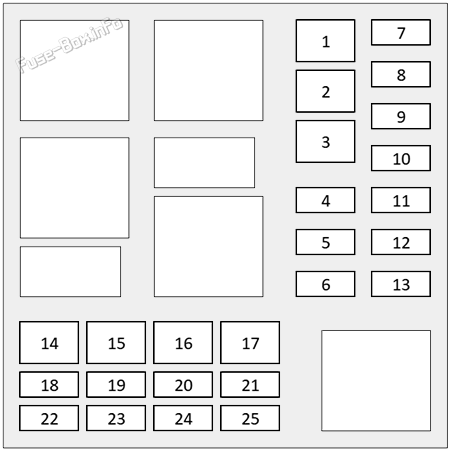

блок предохранителей №2
| № | Номинал | Цикл |
|---|---|---|
| 1 | 30A | 2021: стеклоочистители. |
| 2 | 40A | 2021 Система управления двигателем. |
| 3 | 20A | 2021 Задний воздуходувной двигатель. |
| 4 | 20A | Система управления двигателем. |
| 5 | 20A | Система управления двигателем. |
| 6 | - | - |
| 7 | 10A | Система управления двигателем. |
| 8 | 10A | Система управления двигателем. |
| 9 | 10A | Система управления двигателем. |
| 10 | 10A | Охлаждение двигателя. |
| 11 | 10A | Охлаждение двигателя. |
| 12 | 25A | Система управления двигателем: бензиновые транспортные средства. |
| 13 | 20A | Жидкость для выхлопных газов (дизельные газы) DEF). |
| 14 | 40A | 2021: Передача. |
| 15 | 40A | 2021: стартер. |
| 16 | - | - |
| 17 | 60A | 2022-2026 Антиблокировочная тормозная система (ABS). |
| 18 | 15A | Система управления двигателем. |
| 19 | 5A | Охлаждение двигателя. |
| 20 | 5A | Запуск двигателя. |
| 21 | 15A | Передача. |
| 22 | - | - |
| 23 | 5A | Гибридные системы. |
| 24 | 25A | Все колеса (привод) AWD). |
| 25 | - | - |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении
Расположение блока предохранителей

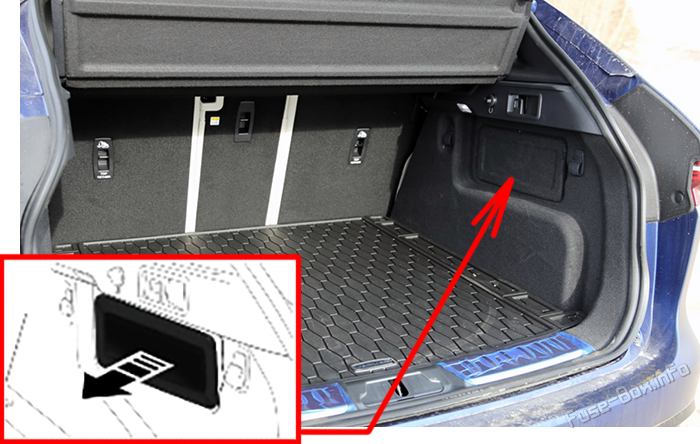

Снимите правую панель доступа в багажном отделении, нажав на её задний край.

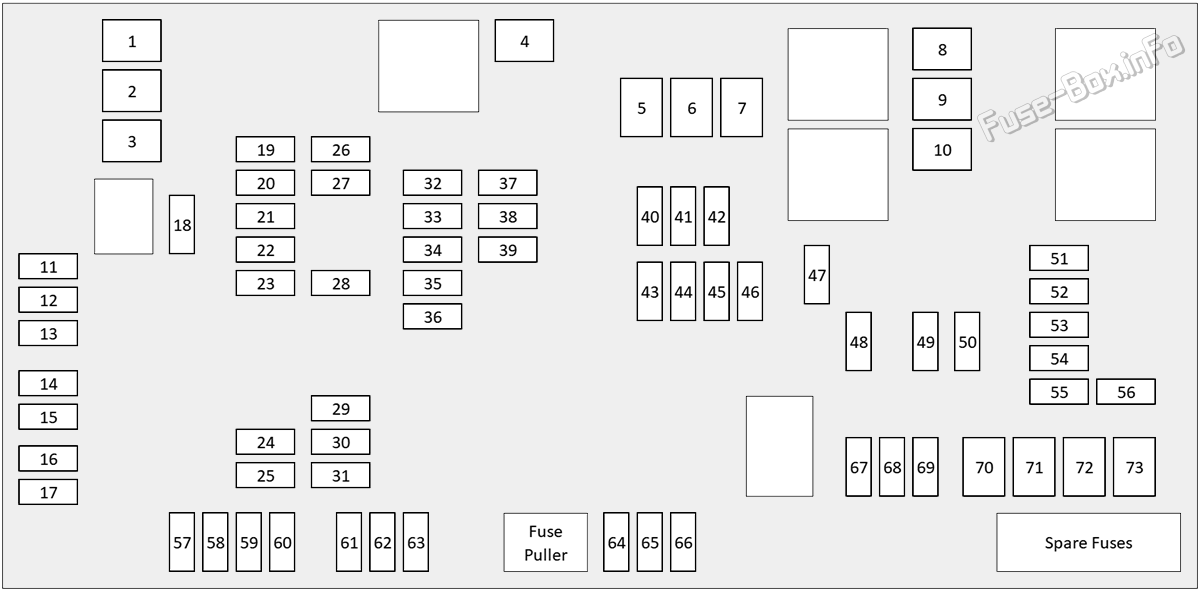

Схема блока предохранителей
| № | Номинал | Цикл |
|---|---|---|
| 1 | - | - |
| 2 | - | - |
| 3 | - | - |
| 4 | - | - |
| 5 | - | - |
| 6 | - | - |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | 5A | Климат и системы комфорта. |
| 12 | 20A | Нагретое заднее сиденье с левой стороны. |
| 13 | 20A | Нагретое заднее сиденье справа. |
| 14 | 15A | Системы управления шасси. |
| 15 | 5A | Подогретые задние сиденья. |
| 16 | 5A | Система аварийного оповещения о транспортных средствах (AVAS). |
| 17 | - | - |
| 18 | 15A | Задний стеклоочиститель. |
| 19 | 5A | Слепой пятничный монитор. |
| 20 | - | - |
| 21 | 15A | Сиденья. |
| 22 | - | - |
| 23 | - | - |
| 24 | 5A | Телематика. |
| 25 | - | - |
| 26 | 20A | Загрузить пространство USB Сосиска. |
| 27 | 20A | Центральная консоль сзади USB Сосиска. |
| 28 | 5A | Адаптивный радар управления круизом. |
| 29 | 15A | Климат и системы комфорта. |
| 30 | 20A | Вспомогательный обогревательный прибор. |
| 31 | - | - |
| 32 | - | - |
| 33 | 2A | Плата за пользование электронными средствами. |
| 34 | 10A | Внутреннее зеркало. |
| 35 | - | - |
| 36 | 5A | Камера, обращенная вперед. |
| 37 | - | - |
| 38 | 10A | Диспетчерская панель. |
| 39 | 10A | Выставка головы (на выставке) HUD). |
| 40 | 10A | Жесткий задний врата. |
| 41 | - | - |
| 42 | 10A | Климат и системы комфорта. |
| 43 | - | - |
| 44 | 15A | Прикосновение. |
| 45 | 10A | Аудиовизуальные/видеоматериалы/выпуск. |
| 46 | 10A | Прикосновение. |
| 47 | 30A | Топливный насос. |
| 48 | 25A | Жидкость для выхлопных газов (дизельные газы) DEF). |
| 49 | - | - |
| 50 | - | - |
| 51 | - | - |
| 52 | - | - |
| 53 | - | - |
| 54 | - | - |
| 55 | - | - |
| 56 | - | - |
| 57 | 15A | Гибридная система. |
| 58 | 10A | датчикы близости. |
| 59 | 30A | Задние ворота. |
| 60 | - | - |
| 61 | 10A | Гибридная система. |
| 62 | - | - |
| 63 | 15A | Охлаждение гибридной системы. |
| 64 | - | - |
| 65 | 10A | Жидкость для выхлопных газов (дизельные газы) DEF). |
| 66 | - | - |
| 67 | 15A | 3.11.3 Соединительное устройство для прицепов: зажигание. |
| 68 | 15A | Деталь прицепа: батарея. |
| 69 | 30A | Развертываемые боковые шаги. |
| 70 | - | - |
| 71 | 30A | Трейлерный розетка. |
| 72 | - | - |
| 73 | - | - |
