Предохранители и реле Jaguar S Type 1999-2002

Схемы относятся к указанным годам и вариантам Jaguar S Type 1999-2002. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Jaguar.



Среднеразмерный автомобиль бизнес-класса Jaguar S Type (X200) выпускался с 1999 по 2002 год. В этой статье представлены схемы блоков предохранителей для Jaguar S Type 1999, 2000, 2001 и 2002 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя и реле.

Схема предохранителей Jaguar S-Type 1999-2002

Jaguar S-Type (1999-2002)

Блок предохранителей в салоне

Расположение блока предохранителей

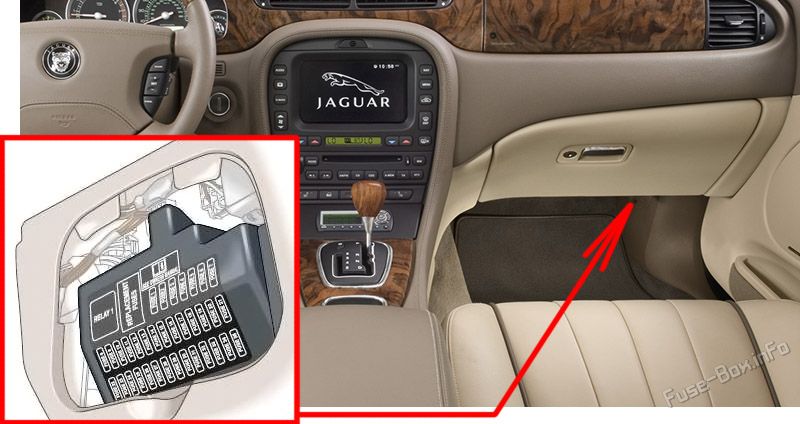

Блок предохранителей в салоне расположен за правой боковой панелью в зоне ног. Чтобы снять крышку блока, нажмите на фиксаторы и поднимите её.Location of the fuses in the passenger compartment: Jaguar S-Type (1999-2002)

Схема блока предохранителей

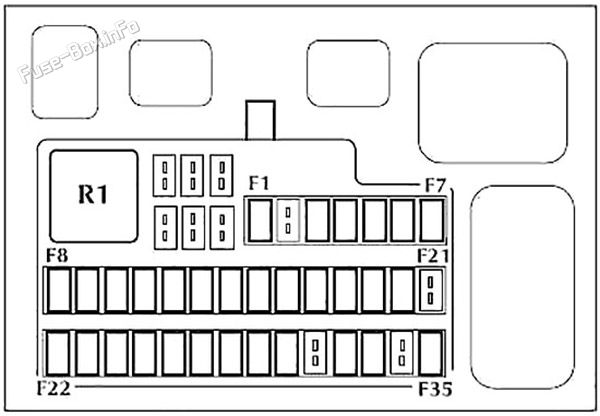

Instrument panel fuse box diagram: Jaguar S-Type (1999, 2000, 2001, 2002)

6.7.5 Назначение предохранителей в салоне
№НоминалЦикл
F15A" Стартер реле " через парк/нейтральный переключатель
F25AРадио
F35AABS/ Модуль контроля динамической устойчивости
F45AИнерционный переключатель (реле подачи топлива, реле управления зажигания, модуль задней электроники), блок приборов.
Модуль управления силовым агрегатом (PCM) реле, транзитное реле
F55AДатчик автоматического освещения, выключатель тягового управления, выключатель отключения от передвигателя, нагреваемые модули сидений, блокировка тормозного переключение
F610AOBD-II соединитель
F75AВодитель (d) DDM), драйвер (водитель)s Модуль сиденья (DSM), модуль управления силовым агрегатом (PCM), пассивная противоугонная система (PATS) LED, рог безопасности, силовое зеркало
F85AУказатель поворота спереди направо, боковой габаритный знак, парковочные огни, ретрансляторы
F910AЛевый луч ближнего света, левосторонний HID& скальпель
F105A6.11.5 Передний левый указатель поворота, боковой габаритный знак, парковочные огни, ретрансляторы
F1110AЛуч дальнего света левой стороны
F1210A6.7 Регулировка фар
F135AТематический блок документов
F1410AМодуль управления удерживающими устройствами (воздухоподъемность), модуль двухавтоматического регулирования температуры
F155AАдаптивный модуль демпинга (CATS)
F165AНагреваемый модуль переключателя сидений, электрохромное зеркало, датчик дождя
F175AМодуль управления удерживающими устройствами (подушки безопасности), предупреждающий сигнал генератора
F1820AРадио, сотовый телефон, навигация
F1915A6.7.7.5 Уклон рулевой колонки и выход на двигатели
F2010AОбщий электронный модуль (GEM), кондиционера воздуха, приборного блока, заднего электронного модуля управления
F2110AСкладное зеркало, солнечный закат
F2210AПодача аккумуляторной батареи для дверного модуля водителя (зерка водителя, замки)
F2310AЛуч дальнего света справа
F245A3.7 Пульсирующая противоугонная система
F2510AЛевый луч ближнего света, правый HID& скальпель
F2610A-
F2710AНавигационная дисплейка, радио, телефон, навигационный модуль, дорожник
F285AБезопасный сигнал
F295AРегулятор голоса, система обратного паркового сообщения, система зажигания при буксировке прицепа, система аварийного сообщения транспортных средств (Article Message System) VEMS), общий электронный модуль (GEM)
F305AОбщий электронный модуль (GEM), зеркало с мощностью пассажира
F31--
F3220AАппаратная реле (приемная реле) прикуриватель, точка мощности)
F3310AОбщий электронный модуль (GEM)
F34--
F355AВыключатель стоп-сигнала
R140AАппаратная реле (приемная реле) прикуриватель, точка мощности)

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

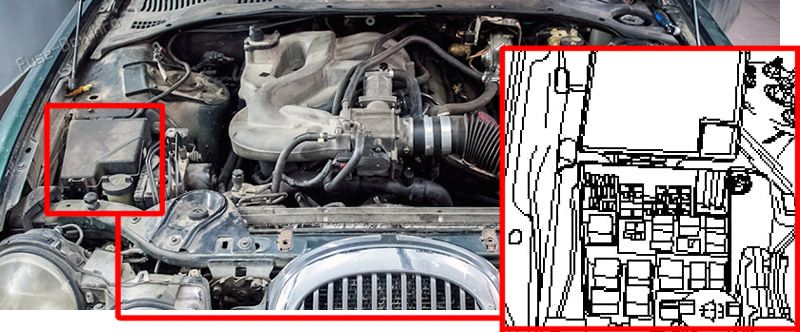

Блок предохранителей расположен в моторном отсеке справа от бачка омывателя ветрового стекла. Чтобы снять крышку блока, нажмите на фиксаторы и поднимите её.Location of the fuses in the engine compartment: Jaguar S-Type (1999-2002)

Схема блока предохранителей

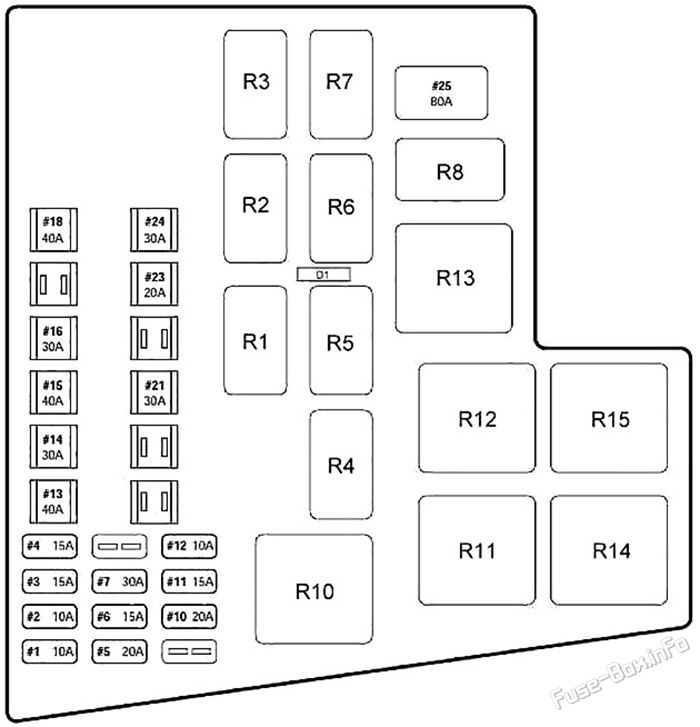

Under-hood fuse box diagram: Jaguar S-Type (1999, 2000, 2001, 2002)

6.4.2 Назначение предохранителей в моторном отсеке
№НоминалЦикл
110AСцепление системы кондиционирования воздуха (вспомогательный водяной насос -V8 только двигатель)
210AНасос для мытья ветрового стекла
315AТуманные огни,LH/RH
415AЗвуковой сигнала
520AВпрыск топлива
615AСоленоид трансмиссии
7--
8--
9--
10--
1115AОбогреваемые кислородные датчики, реле сцепления катушек кондиционирования воздуха
1210AБлок предохранителей свечей
1340ALH теплое ветровое стекло
1430AABS модуль
1540ARH нагретый ветровой стекла или нагретый стеклоочиститель
1630AДвигатель-вытяжитель
17--
1840AМодуль управления силовым агрегатом (PCM)
19--
20--
2130AСтартер соленоид
2230AABS мотор
2320AМотор промывки
2430AАппарель для мытья фар
2580AДвигатель с вентилятором охлаждения
D1-Диод управления силовым приводом
Перезагрузить
R1Высокоскоростная/низкая реле
R2Реле вайпер-парка
R3Реле управления силовым приводом 2
R4Реле управления дроссельной заслонкой
R5Реле для вспомогательного насоса для охлаждения (v8)
R6Реле звукового сигнала
R7Реле передней противотуманной фары
R8Реле сцепления A/C
R10Реле с моторным приводом
R11Реле для обогрева в Wiper Park RH Реле для обогрева ветрового стекла
R12LH Реле для обогрева ветрового стекла
R13Реле для электромаяков
R14Реле управления силовым приводом 1
R15& Запуск реле

Блок предохранителей в багажном отделении

Расположение блока предохранителей

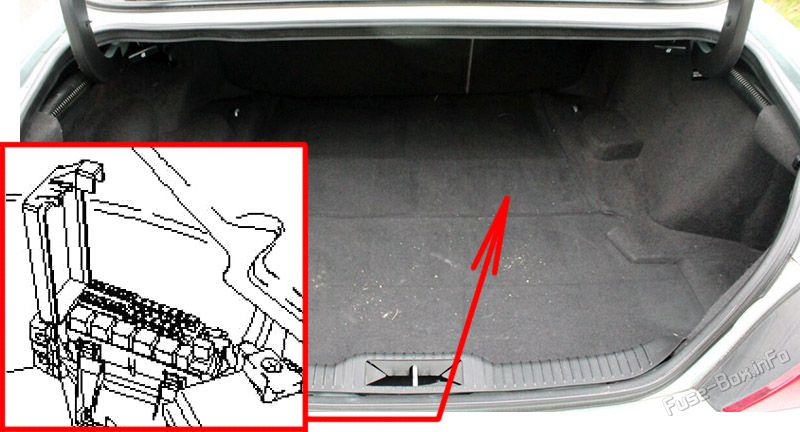

A Блок предохранителей расположен в багажном отделении перед аккумулятором. Для доступа откиньте панель пола багажника. Чтобы снять крышку блока предохранителей, отведите фиксаторы и потяните крышку вверх.Location of the fuses in the luggage compartment: Jaguar S-Type (1999-2002)

Схема блока предохранителей

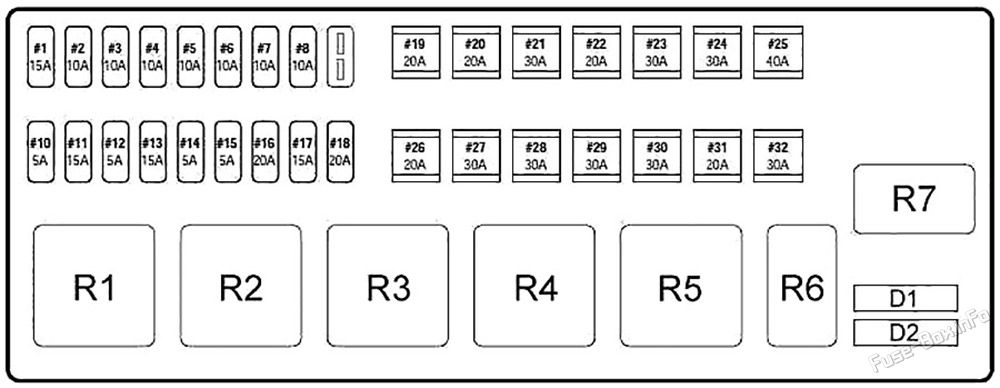

Trunk fuse box diagram: Jaguar S-Type (1999, 2000, 2001, 2002)

Назначение предохранителей в багажном отделении
№НоминалЦикл
115AРазблокировка крышки багажного отделения
210AПравая задняя фара, указатель поворота, боковые знаки, противотуманные огни, номерный знак
310AЛевый стоп-сигнал, задний фонарь, буксирующий реле прицепа
410AОтключение запорной подачи топлива, магистральный фонарь
510AС любезного разрешения и картографические лампы
610Aлевый задний огонь, указатели поворота, боковые знаки, противотуманные огни
710AПравая стоп-сигнал, задняя фара
810AВысокоустановка стоп-сигнала
95AПодогреваемое зеркало
105AМастер по вопросам дорожного движения
1115AОтопительные приборы для сидений
125AТранзитная реле
1315AАдаптивный демпферный модуль
145AСотовый телефон,CD Переносной аппарат, аварийная система связи (транспортное средство) VEMS)
155AСенсатор переменного тока
1620AКрыша
1715AТопливный насос
1820AУсилитель субвуфера
1920AЗадний электронный модуль (REM) - левое заднее окно
2030AВодитель (в случае дверного модуля) DDM) - окно водителя
2130AВодитель (в поясничной части)
2220A6.13.1 Зажигание
2330AЭнергоснабжение переключенной системы 4
2430AМощность переключенной системы 3
2540AПервичная ячейка (в клетке) PJB)
2620AОбщий электронный модуль (GEM- окно для пассажиров
2730AМощность переключенной системы 1
2830AПассажирская шнурковая часть
2930AРазморозка заднего экрана
3020AЗадний электронный модуль (REM) - правое заднее окно
3120A6.13.1 Зажигание
3230AМощность переключенной системы 2
D1Не используется
D2Диод топливного насоса
Перезагрузить
R1Реле подачи электроэнергии с переключенной системой 1
R2Реле с переключенной системой питания 2
R3Подогреваемый подсветочный реле
R4Реле питания переключенной системы 3
R5Реле питания переключенной системы 4
R6Переключатель переключения передач
R7Реле топливного насоса
