Предохранители и реле Jaguar Xe X760 2016-2019
Схемы относятся к указанным годам и вариантам Jaguar Xe X760 2016-2019. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Jaguar.
Компактный автомобиль бизнес-класса Jaguar XE (X760, до рестайлинга) выпускался с 2016 по 2020 год. В этой статье представлены схемы блоков предохранителей для Jaguar XE 2016, 2017, 2018 и 2019 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя.
Схема предохранителей Jaguar XE 2016-2019

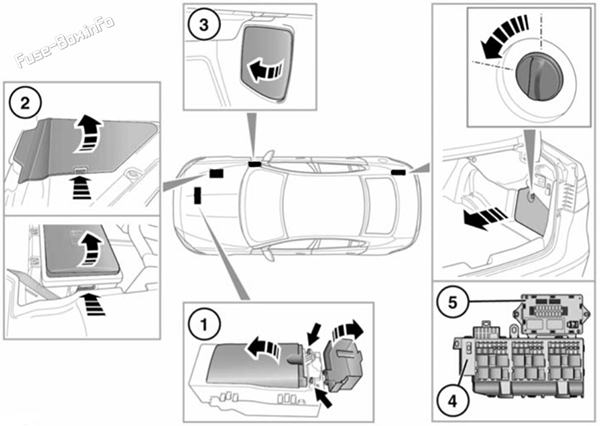

В автомобиле установлено 5 отдельных блоков предохранителей. Каждый из них защищает свою группу электрических цепей.
- Передний блок предохранителей в моторном отсеке;
- Задний блок предохранителей в моторном отсеке;
- Блок предохранителей в салоне;
- Нижний блок предохранителей в багажном отделении;
- Верхний блок предохранителей в багажном отделении.
Содержание
Блок предохранителей в салоне
Расположение блока предохранителей

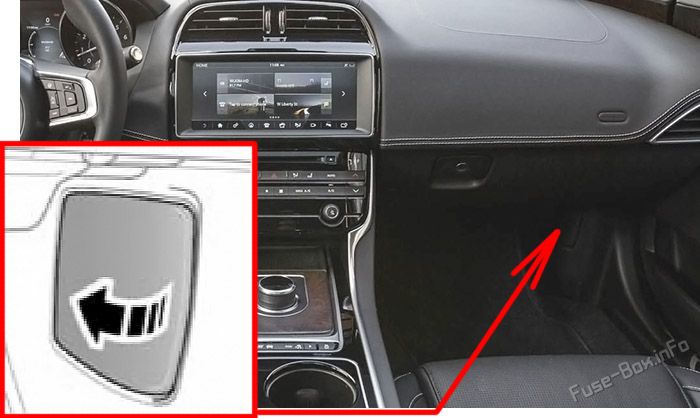

Блок предохранителей расположен справа у стойки А под передней панелью. Подходящим инструментом подденьте и освободите задний край панели, затем вытяните панель.

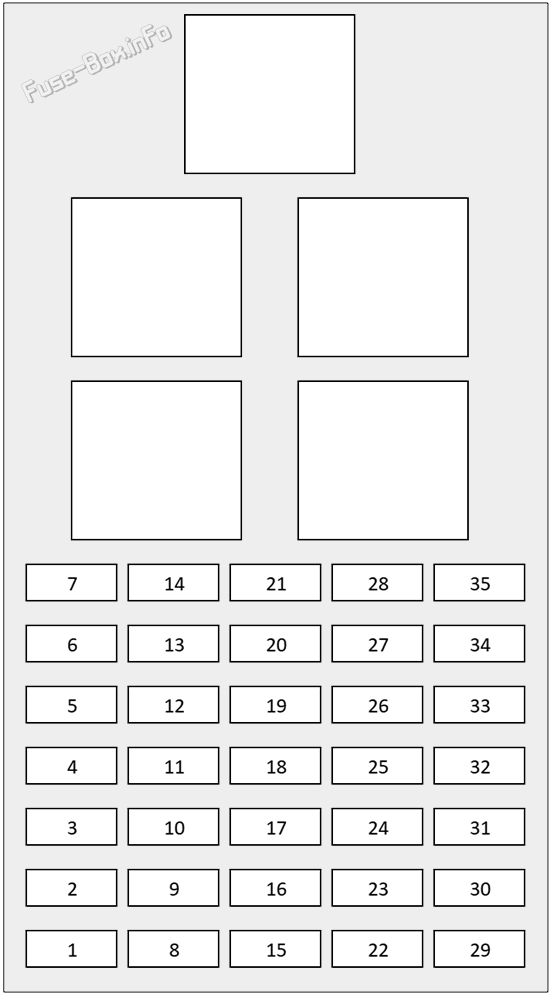

Схема блока предохранителей
| № | Номинал | Цикл |
|---|---|---|
| 1 | 20A | Круто. |
| 2 | 5A | Выключатель педали тормоза. |
| 3 | 5A | Антенна иммобилизатора. |
| 4 | 5A | Диагностический соединитель. |
| 5 | 5A | Защитный звук. |
| 6 | 20A | Второй ряд вспомогательной силовой розетки. |
| 7 | 20A | Коробка для дополнительной энергии. |
| 8 | 20A | Левое переднее сиденье. |
| 9 | 20A | Правое переднее сиденье. |
| 10 | 30A | Левое переднее сиденье. |
| 11 | 30A | Правое переднее сиденье. |
| 12 | - | - |
| 13 | 20A | Передний дополнительный розетка. |
| 14 | - | - |
| 15 | - | - |
| 16 | 5A | 2016-2017: Подача напряжения в батареи. 2018-2019 Модуль рулевого колеса. |
| 17 | 5A | Дверь рулит антенной. |
| 18 | 15A | Звуковой сигнала. |
| 19 | - | - |
| 20 | 20A | Подогреваемое/климатическое сиденье водителя. |
| 21 | 20A | Подогреваемое/климатическое сиденье пассажира. |
| 22 | 25A | Модуль правой двери. |
| 23 | 25A | Модуль левой задней двери. |
| 24 | 25A | Модуль правой задней двери. |
| 25 | 25A | Модуль левой двери. |
| 26 | - | - |
| 27 | - | - |
| 28 | 10A | Датчик угла поворота. |
| 29 | 5A | Модуль логической схемы без ключей транспортного средства. |
| 30 | 20A | Модуль защелки без ключей транспортного средства. |
| 31 | - | - |
| 32 | 5A | Система контроля давления в шинах (TPMS). |
| 33 | 15A | Сцепление компрессора для кондиционирования воздуха (A/C). |
| 34 | - | - |
| 35 | - | - |
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

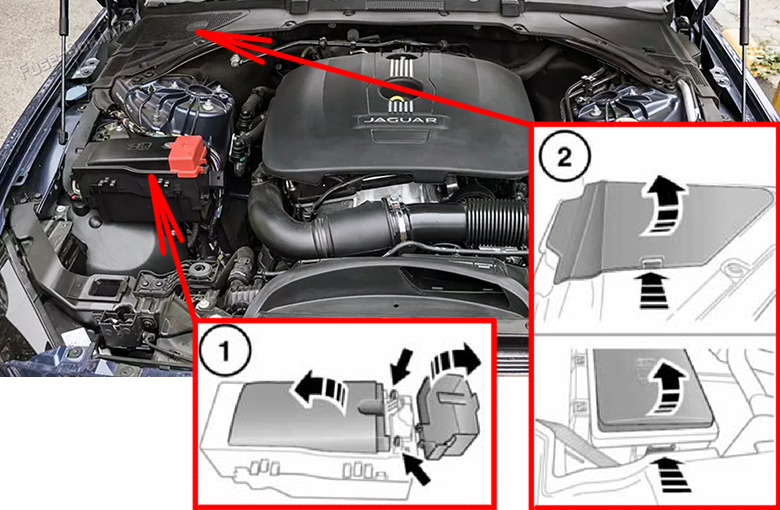

Передний блок предохранителей: Поднимите боковую крышку. Нажмите и удерживайте фиксаторы крышки блока предохранителей, затем поднимите крышку.
Задний блок предохранителей: Слегка нажмите на фиксатор защитной панели и удерживайте его, затем приподнимите и вытяните панель. Нажмите и удерживайте фиксатор крышки блока предохранителей, после чего поднимите и снимите крышку.

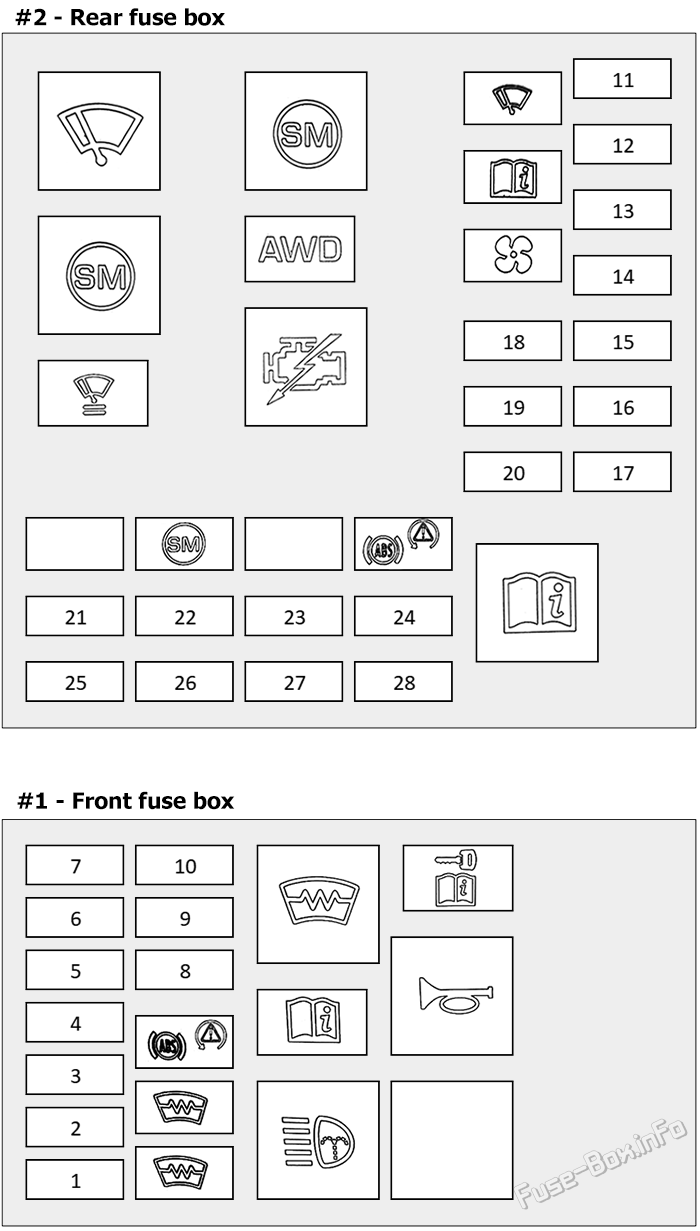

Схема блока предохранителей
| № | Номинал | Цикл |
|---|---|---|
| Передний блок предохранителей: | ||
| 1 | 5A | Двигатель с левой стороны фары. |
| 2 | 5A | Фары. |
| 3 | 5A | Двигатель с правой стороны фары. |
| 4 | - | - |
| 5 | - | - |
| 6 | 30A | Моющие системы. |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | 15A | Водный насос для межохладителя. |
| Задний блок предохранителей: | ||
| 11 | 15A | Система управления двигателем (2,0 л дизельного топлива, 3,0 л бензина). |
| 12 | 15A | Система управления двигателем (2,0 л дизельного топлива, 3,0 л бензина). |
| 13 | 10A | Регулятор передачи. Топливная система. Система управления двигателем. |
| 14 | 10A/15A | Система управления двигателем. |
| 15 | 10A | Охлаждение двигателя. Двигатель работает. Топливная система. |
| 16 | 25A | Система управления двигателем (2,0 л бензина, 3,0 л бензина). |
| 17 | 10A/20A | Датчики выпуска. |
| 18 | 20A | Датчики отработавших газов (2,0 л дизельного топлива, 3,0 л бензина). |
| 19 | 20A | Датчики отработавших газов (3,0 л бензина). |
| 20 | - | - |
| 21 | - | - |
| 22 | 5A | Внутреннеохладительный водяной насос (2,0 л дизельного топлива, 3,0 л бензина). |
| 23 | 5A | Система управления двигателем. Стартер-монитор. Управление электроэнергией. |
| 24 | 15A | Автоматическая передача. |
| 25 | 30A | Стартер. |
| 26 | 5A | Система управления двигателем (3,0 л бензина). |
| 27 | 25A | Дело о передаче. |
| 28 | - | - |
Блок предохранителей в багажном отделении
Расположение блока предохранителей

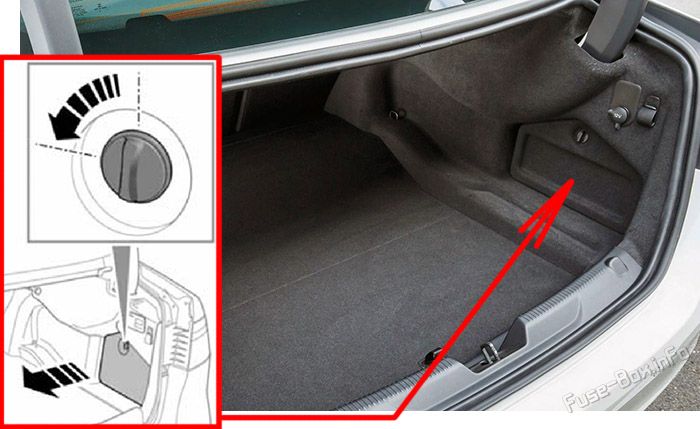

Для доступа к блокам предохранителей снимите правую панель багажного отделения. Поверните фиксатор на 90° против часовой стрелки и снимите панель.

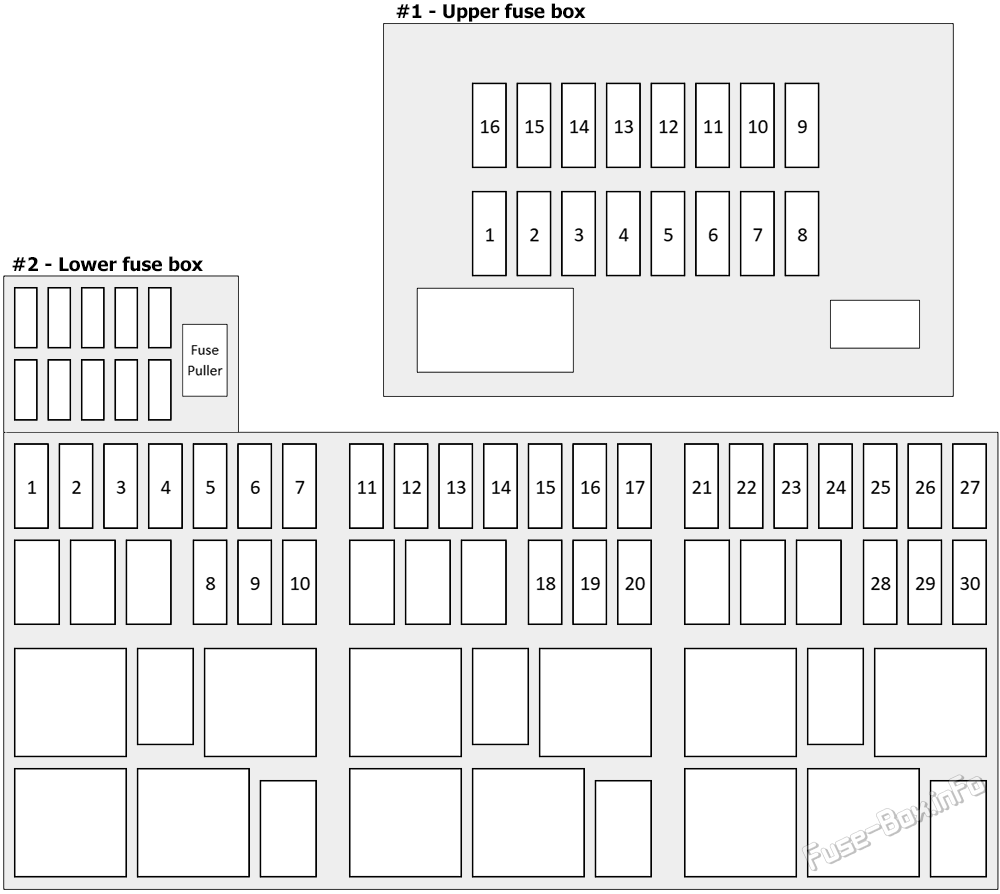

Схема блока предохранителей
| № | Номинал | Защищенные цепи |
|---|---|---|
| Верхняя блок предохранителей: | ||
| 1 | 15A | Сосредоточься. Дискуссионная панель по климату. |
| 2 | 10A | Усилитель звука. |
| 3 | - | - |
| 4 | 10A | Навигационная система. Телевидение-кондитер. |
| 5 | 15A | Аудио головка. |
| 6 | 15A | Переносная панель соединителя СМИ. |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | - | - |
| 12 | - | - |
| 13 | - | - |
| 14 | - | - |
| 15 | 15A | Система отопления и вентиляции. |
| 16 | - | - |
| Ниже блок предохранителей: | ||
| 1 | 20A | Багажная отсека - вспомогательная силовая розетка. |
| 2 | 5A | 5.7.7 Задние отапливаемые сиденья. |
| 3 | 20A | Нагретое заднее сиденье. |
| 4 | 20A | Нагреваемое заднее сиденье. |
| 5 | 10A | Контроль динамической устойчивости (DSC). Электронный дифференциальность. |
| 6 | 10A | Модуль центра сообщений. |
| 7 | - | - |
| 8 | - | - |
| 9 | 10A | Жидкость для выхлопных газов (дизельные газы) DEF). |
| 10 | 25A | Жидкость для выхлопных газов (дизельные газы) DEF). |
| 11 | 10A | Зеркало заднего вида. Мониторинг слепых (слепых) BSM) система. Камера. |
| 12 | 10A | Система развлечений. |
| 13 | 10A | Подогрев рулевого колеса. |
| 14 | 10A | Выставка головы (на выставке) HUD). |
| 15 | 5A | Камера. |
| 16 | - | - |
| 17 | 5A | Адаптивная система круизного контроля (Adventive Crues Control) ACC). |
| 18 | - | - |
| 19 | - | - |
| 20 | 10A | Телематика. |
| 21 | - | - |
| 22 | 15A | Водительские дверные переключатели. Сидеть у водителя. Выключатели сиденья водителя. Переднее пассажирское сиденье. |
| 23 | 10A | Заднее солнце ослепнет. |
| 24 | 20A | Задний дополнительный розетка. |
| 25 | - | - |
| 26 | - | - |
| 27 | - | - |
| 28 | 30A | Топливная система. |
| 29 | 30A | Завод багажника. |
| 30 | 5A | Дизельные насосы. |
