Предохранители и реле Jaguar Xf X250 2008-2015
Схемы относятся к указанным годам и вариантам Jaguar Xf X250 2008-2015. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Jaguar.
В этой статье рассматривается Jaguar XF первого поколения (X250), выпускавшийся с 2008 по 2015 год. Здесь представлены схемы блоков предохранителей для Jaguar XF 2008, 2009, 2010, 2011, 2013, 2014 и 2015 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя.
Схема предохранителей Jaguar XF 2008-2015
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

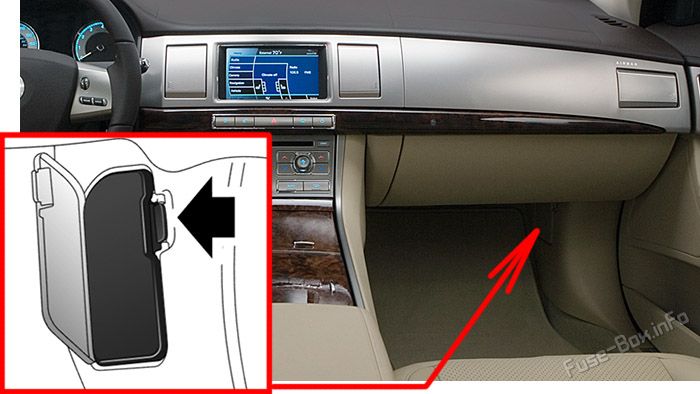

Расположение блока предохранителей
Блок предохранителей в салоне расположен за лючком в правой зоне ног. Нажмите на фиксатор, чтобы получить доступ к блоку.

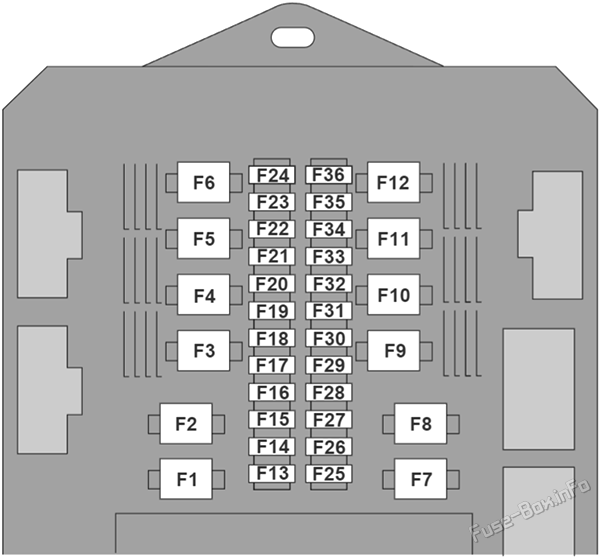

Схема блока предохранителей
| № | Номинал | Цикл |
|---|---|---|
| F1 | - | Не используется. |
| F2 | - | Не используется. |
| F3 | 20A | Регулировка сиденья водителя. |
| F4 | 20A | Регулировка сиденья водителя. |
| F5 | - | Не используется. |
| F6 | - | Не используется. |
| F7 | - | Не используется. |
| F8 | 20A | Регулировка сиденья пассажира перед его едой. |
| F9 | 20A | Регулировка сиденья пассажира перед его едой. |
| F10 | 20A | Органы управления левой задней двери. |
| F11 | 20A | Правые задние двери. |
| F12 | - | Не используется. |
| F13 | 10A | Регулировка рулевой колонки. |
| F14 | - | Не используется. |
| F15 | - | Не используется. |
| F16 | 5A | Солнце. |
| F17 | - | Не используется. |
| F18 | - | Не используется. |
| F19 | - | Не используется. |
| F20 | 5A | Дистанционный приёмник. |
| F21 | 5A | Ножной тормоз. |
| F22 | 5A | Электрический стояночный тормоз. |
| F23 | 5A | Сидеть у водителя. Аудиовизуальная система. Автофары. Верхние центральные консоли. |
| F24 | 10A | Переднее пассажирское сиденье. Электрические окна. Регулировка зеркала. |
| F25 | 20A | Нагреваемое/климатическое сиденье водителя |
| F26 | 15A | Электрический соединитель прицепа. Система взимания платы за пользование дорогами. |
| F27 | 20A | Переднее сиденье пассажира с подогревом/климатом. |
| F28 | 15A | Вспомогательная силовая розетка. |
| F29 | 20A | Бесключенная система входа. |
| F30 | 10A | Кондиционер. |
| F31 | 15A | Круто. |
| F32 | 5A | 2008-2011: Ягуар Смарт-Кей, дочная станция. 2011-2015: блок управления стартером. |
| F33 | 5A | Диагностический соединитель. |
| F34 | 5A | Снаряд. |
| F35 | 15A | Внутренние лампы. |
| F36 | 10A | Система подвески. |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

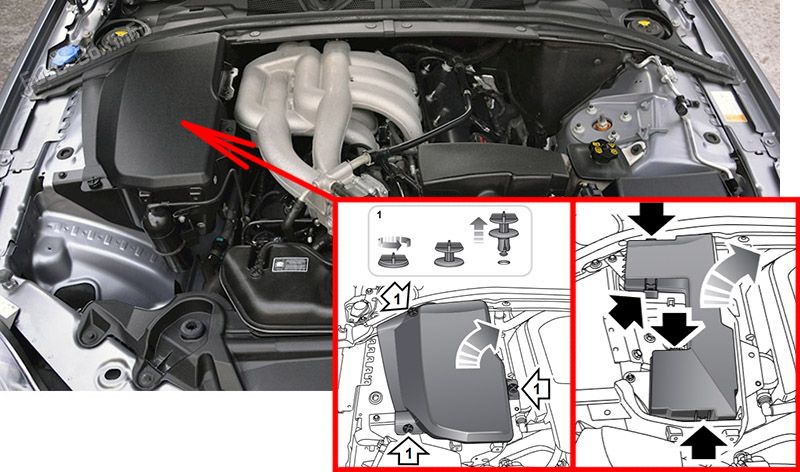

Расположение блока предохранителей
Блок предохранителей расположен под крышкой в правой части моторного отсека. Для доступа снимите правую крышку моторного отсека, освободив поворотные фиксаторы (1). Нажмите на фиксаторы крышки блока предохранителей (сплошные стрелки) и поднимите крышку.

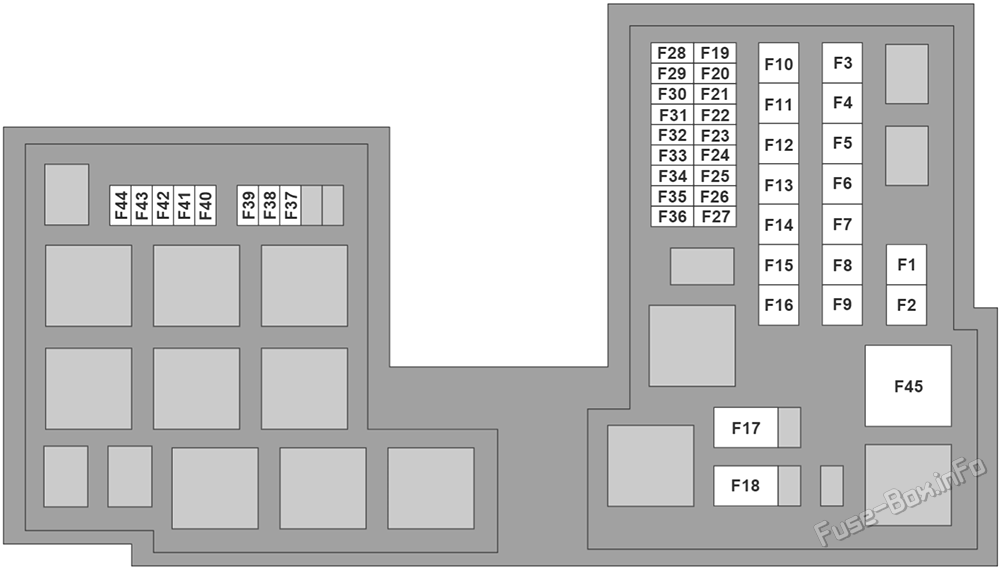

Схема блока предохранителей
| № | Номинал | Цикл |
|---|---|---|
| F1 | - | Не используется. |
| F2 | - | Не используется. |
| F3 | 20A | Система выбросов. |
| F4 | 20A | Система выбросов. |
| F5 | 40A | 4.1.2 Антиблокировочный тормозной насос (ABS). |
| F6 | 30A | Мощный насос для стирки. |
| F7 | 50A | 2011-2015: прикуриватель. |
| F8 | - | Не используется. |
| F9 | 50A | Управление двигателем. |
| F10 | - | Не используется. |
| F11 | - | Не используется. |
| F12 | 50A | Вторичная нагнетательная нагнетание воздуха. |
| F13 | 30A | Проволочки. |
| F14 | 30A | Стартер соленоид. |
| F15 | 40A | Отопительный прибор для переднего экрана -RH. |
| F16 | 40A | Отопительный прибор для переднего экрана -LH. |
| F17 | 80A | V6 бензин:вентилятор радиатора. |
| F18 | 60A | Свечи. |
| F19 | 5A | 2011-2015: Адаптивный контроль за круизом.FLS. |
| F20 | 15A | Звуковой сигнал. |
| F21 | 25A | Антиблокировочные тормозные клапаны (ABS). |
| F22 | 15A | 2008-2011: прикуриватель. |
| F23 | - | Не используется. |
| F24 | 5A | 2008-2011: Адаптивный контроль за круизом. |
| F25 | 10A | Антиблокировочный тормоз ECM (ABS). |
| F26 | 10A | Управление двигателем. Выборка JaguarDrive. Модуль управления трансмиссией. |
| F27 | 5A | Дизель (дизельные) 2008-2011 Управление двигателем. Вторичная нагнетательная нагнетание воздуха. |
| F28 | 5A | 2011-2015: Адаптивное переднее освещение -LH. |
| F29 | 5A | 2011-2015: Адаптивное переднее освещение -RH. |
| F30 | - | Не используется. |
| F31 | 20A | 2011-2015: Вспомогательная силовая разъем - сзади. |
| F32 | 20A | 2011-2015: прикуриватель. |
| F33 | - | Не используется. |
| F34 | - | Не используется. |
| F35 | 5A | Сцепление компрессора системы кондиционирования воздуха. |
| F36 | 15A/20A | Дизельные двигатели: система управления двигателем (15A). V8 Бензин: система управления двигателем (20A). |
| F37 | 15A | Система зажигания. |
| F38 | 5A | Рулевое управление. |
| F39 | 5A | Система регулировки фар. |
| F40 | 15A | Водный насос (только для транспортных средств с зарядкой). |
| F41 | 5A/10A | Дизель (дизельные) 2008-2011): Система выбросов (в %) 5A). Дизель (дизельные) 2011-2015 Система управления двигателем (5A). Горючее: система управления двигателем (10A). |
| F42 | 30A/10A/20A | Дизель (дизельные) 2008-2011 Система управления двигателем. Поставка зажигания. Горючее (в %) 2008-2011 Система управления двигателем. Поставка зажигания.вентилятор радиатора. 2011-2015 Система управления двигателем. |
| F43 | 5A/10A | Дизель (дизельные) 2008-2011): Топливная система. Горючее (в %) 2008-2011 Система управления двигателем. Контроль за выбросами. 2011-2015 Система управления двигателем. |
| F44 | 5A/10A/15A | Дизель: Система управления двигателем. Горючее (в %) 2008-2011): Топливные инжекторы. Горючее (в %) 2011-2015 Система управления двигателем. |
| F45 | 100A | вентилятор радиатора (дизельное и V8 Только бензин). |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

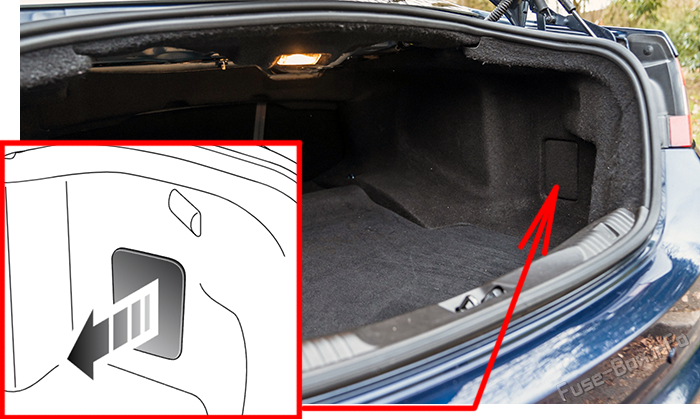

Расположение блока предохранителей
Блок предохранителей расположен за лючком с правой стороны багажного отделения. Нажмите на верхнюю часть лючка и отведите его от боковины автомобиля, чтобы получить доступ к блоку предохранителей.

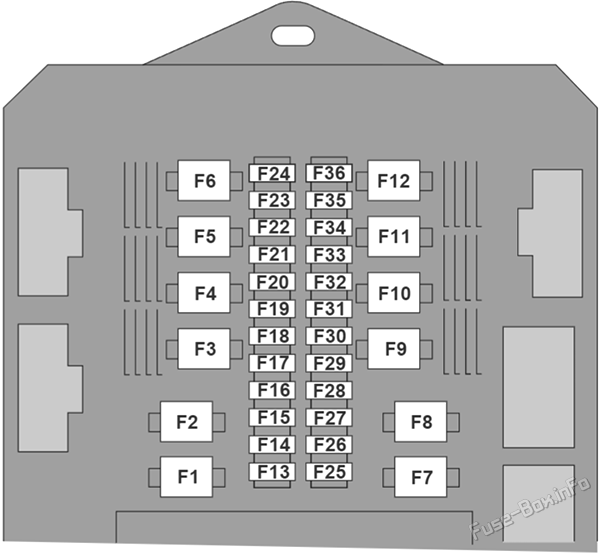

Схема блока предохранителей
| № | Номинал | Цикл |
|---|---|---|
| F1 | 30A | Воздух. |
| F2 | 30A | Электрический стояночный тормоз. |
| F3 | - | Не используется. |
| F4 | - | Не используется. |
| F5 | - | Не используется. |
| F6 | - | Не используется. |
| F7 | 30A | Обогрев заднего стекла. |
| F8 | 30A | Аудиовизуальная система (только премиум). |
| F9 | 50A | RBD Связи. |
| F10 | 40A | Задний электронный дифференциальной линии (e-Diff). |
| F11 | - | Не используется. |
| F12 | - | Не используется. |
| F13 | - | Не используется. |
| F14 | 5A | Телефон. |
| F15 | 10A | TV, DVD, DAB рация. |
| F16 | - | Не используется. |
| F17 | - | Не используется. |
| F18 | - | Не используется. |
| F19 | - | Не используется. |
| F20 | - | Не используется. |
| F21 | - | Не используется. |
| F22 | - | Не используется. |
| F23 | - | Не используется. |
| F24 | - | Не используется. |
| F25 | 25A | Топливный насос. |
| F26 | 15A | Аудиовизуальная система. Переносной аудиоинтерфейс. |
| F27 | 10A | Навигатор. - Звучит знакомо. Сосредоточься. |
| F28 | 15A | Электрический соединитель прицепа. Система взимания платы за пользование дорогами. |
| F29 | 15A | Электрический соединитель прицепа. |
| F30 | 25A | Водитель 6,3-с - дверной модуль. |
| F31 | 25A | Модуль передней двери для пассажиров. |
| F32 | - | Не используется. |
| F33 | 5A | Система контроля давления в шинах. |
| F34 | - | Не используется. |
| F35 | 10A | 3.1.2 Дополнительная удерживающая система. |
| F36 | 10A | Система защиты пешеходов. |
