Предохранители и реле Jaguar Xf X260 2016-2020

Схемы относятся к указанным годам и вариантам Jaguar Xf X260 2016-2020. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Jaguar.



В этой статье рассматривается Jaguar XF второго поколения (X260) до рестайлинга, выпускавшийся с 2016 по 2020 год. Здесь представлены схемы блоков предохранителей для Jaguar XF 2016, 2017, 2018, 2019 и 2020 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя.

Схема предохранителей Jaguar XF 2016-2020

Jaguar XF (X260; 2016-2020)

Блок предохранителей в салоне

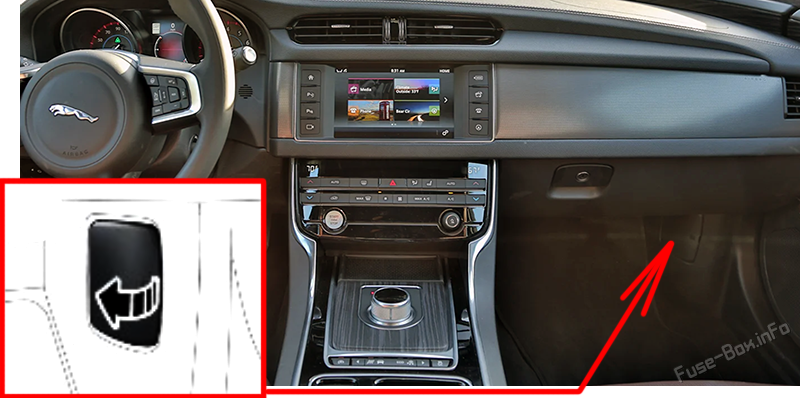

Расположение блока предохранителей

Блок предохранителей расположен справа у стойки А под панелью приборов. Подходящим инструментом подденьте и освободите задний край панели, затем вытяните панель.Location of the fuses in the passenger compartment: Jaguar XF (2016-2020)

Схема блока предохранителей

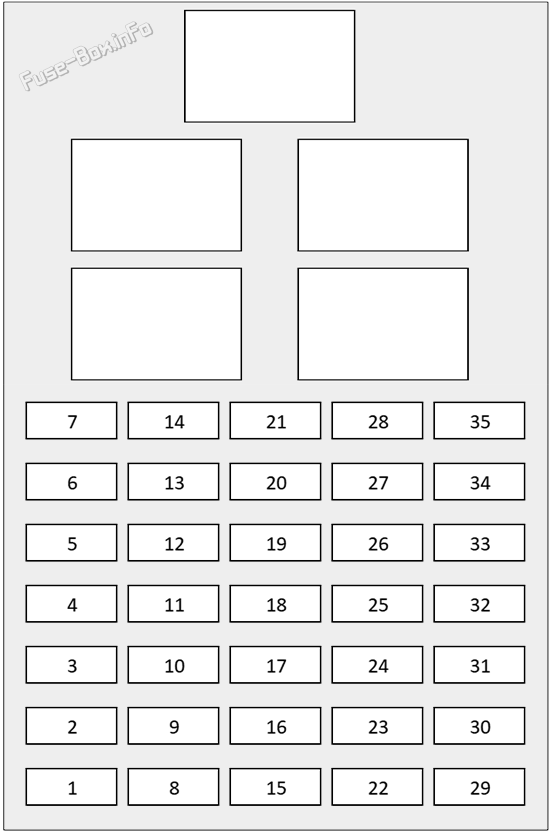

Interior fuse box diagram: Jaguar XF (2016, 2017, 2018, 2019, 2020)

6.7.5 Назначение предохранителей в салоне
№НоминалЦикл
120AКруто.
25AВыключатель педали тормоза.
35AИммобилизатор.
45AДиагностическая розетка.
55AЗащитный звук.
620AВторой ряд вспомогательной силовой розетки.
720AКоробка для дополнительной энергии.
820AПереднее сиденье с левой стороны.
920AПереднее сиденье справа.
1030AПереднее сиденье с левой стороны.
1130AПереднее сиденье справа.
12--
1320AПередний дополнительный розетка.
14--
15--
165A2016-2017: Электропитание.
2018-2020 Модуль рулевого колеса.
175AДверь рулит антенной.
1815AЗвуковой сигнала.
19--
2020AВодитель нагрет или климатический сидение.
2120AПереднее сиденье пассажира подогрев или климатическое.
2225AПравый входный вход.
2325AЗадняя дверь с левой стороны.
2425AЗадняя дверь справа.
2525AЛевую дверь.
26--
275A2018: Воздушная ионизатор.
2810AМодуль рулевого колеса.
295AБесключенное входное отверстие.
3020AБесключенное входное отверстие.
31--
325AСистема контроля давления в шинах (TPMS).
3315AКондиционирование воздуха (А/С).
34--
35--

Блоки предохранителей в моторном отсеке

Расположение блока предохранителей

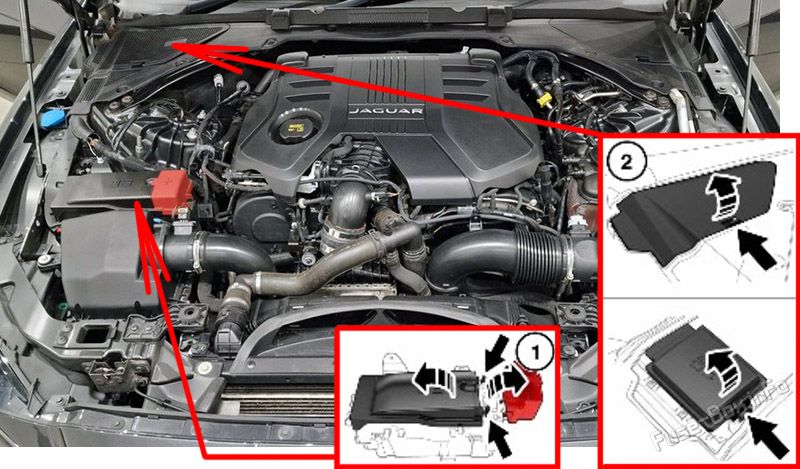

Location of the fuses in the engine compartment: Jaguar XF (2016-2020)

  1. Передний блок предохранителей в моторном отсеке.
    Поднимите крышку положительной клеммы. Нажмите и удерживайте шесть фиксаторов крышки блока предохранителей, затем поднимите крышку.
  1. Задний блок предохранителей в моторном отсеке.
    Снимите защитную панель: слегка нажмите и удерживайте фиксатор, затем приподнимите и вытяните панель. Нажмите и удерживайте шесть фиксаторов крышки блока предохранителей, поднимите крышку и снимите её.

Схема блока предохранителей

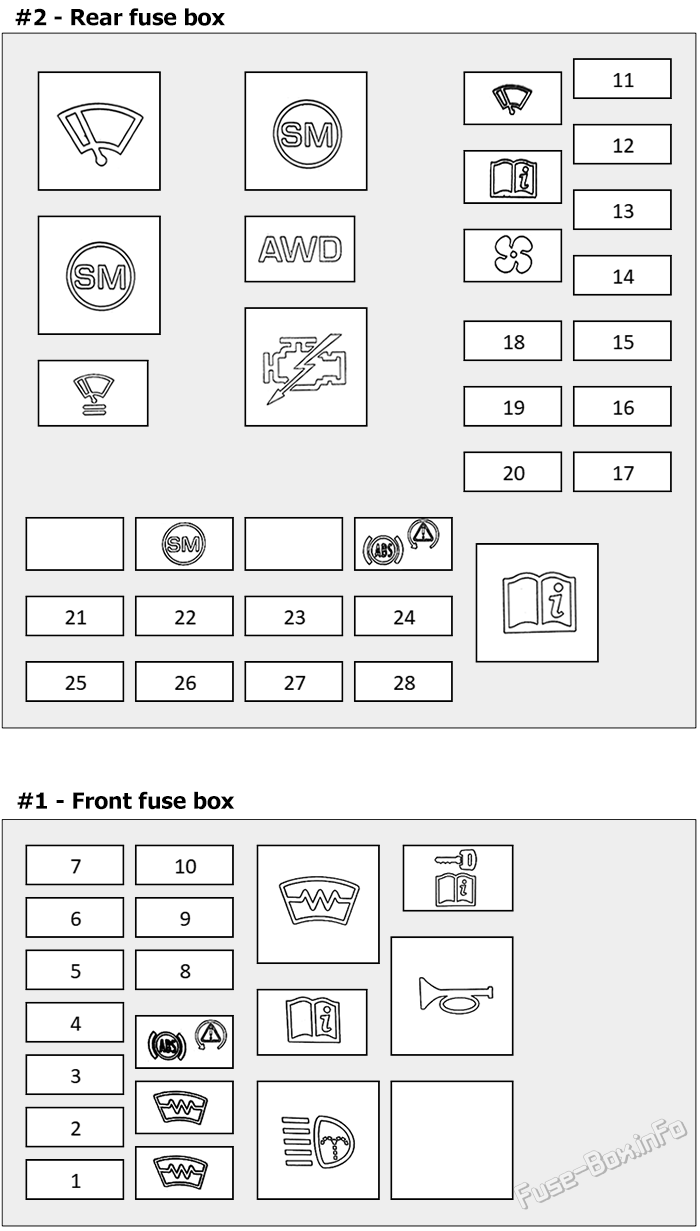

Under-hood fuse box diagram: Jaguar XF (2016, 2017, 2018, 2019, 2020)

6.4.2 Назначение предохранителей в моторном отсеке
№НоминалЦикл
Блок предохранителей в переднем отсеке:
15AДвигатель с левой стороны фары.
25AФары.
35AМашина с правой стороны.
4--
5--
630AМощность фары стирается.
7--
8--
9--
1015AВодный насос для межохладителя.
Сзади блок предохранителей:
1115AСистема управления двигателем.
1215AСистема управления двигателем.
1310A2016-2019: Переключатель передачи. Топливная система. Система управления двигателем.
2020: топливная система. Система управления двигателем.
1415AСистема управления двигателем (2,0 л дизельного топлива).
1510AОхлаждение двигателя. Двигатель работает. Система управления двигателем.
1625AСистема управления двигателем (3,0 л бензина).
1710A/20AДатчики выпуска.
1820AДатчики выпуска.
1920AДатчики отработавших газов (3,0 л бензина).
2015AСистема управления двигателем.
21--
225AВодный насос для межохладителя.
235AСистема управления двигателем. Стартер. Управление электроэнергией.
24--
2530AСтартер.
265A2019 Система управления двигателем.
2725AКоробка для передачи.
2830A2018-2020: Топливный насос.

Блок предохранителей в багажном отделении

Расположение блока предохранителей

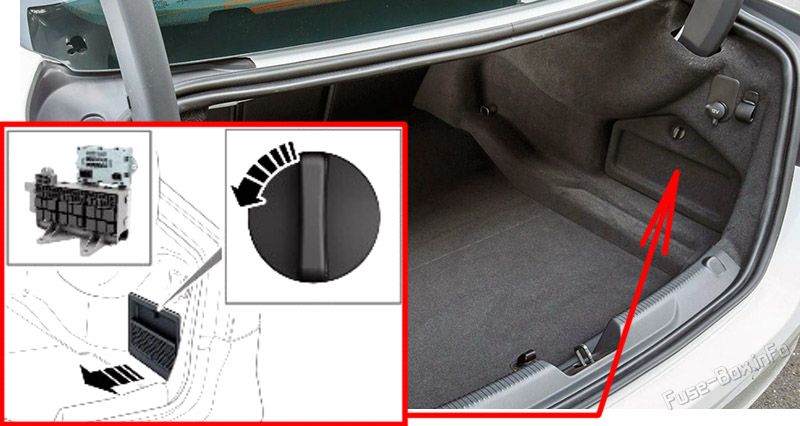

Седан: Снимите правую панель доступа в багажном отделении: поверните фиксатор на 90 градусов против часовой стрелки и освободите панель.Location of the fuses in the trunk (Saloon): Jaguar XF (2016-2020)

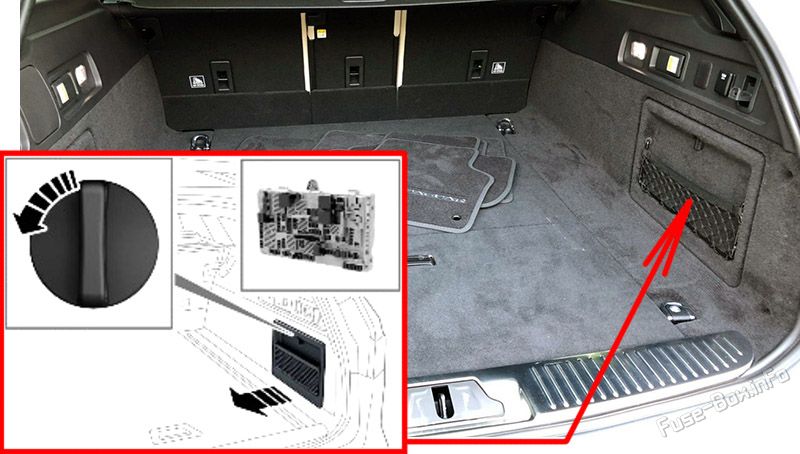

Универсал Sportbrake: Снимите правую панель доступа в багажном отделении: поверните фиксатор на 90 градусов против часовой стрелки и освободите панель.Location of the fuses in the luggage compartment (Sportbrake): Jaguar XF (2016-2020)

Схема блока предохранителей (седан)

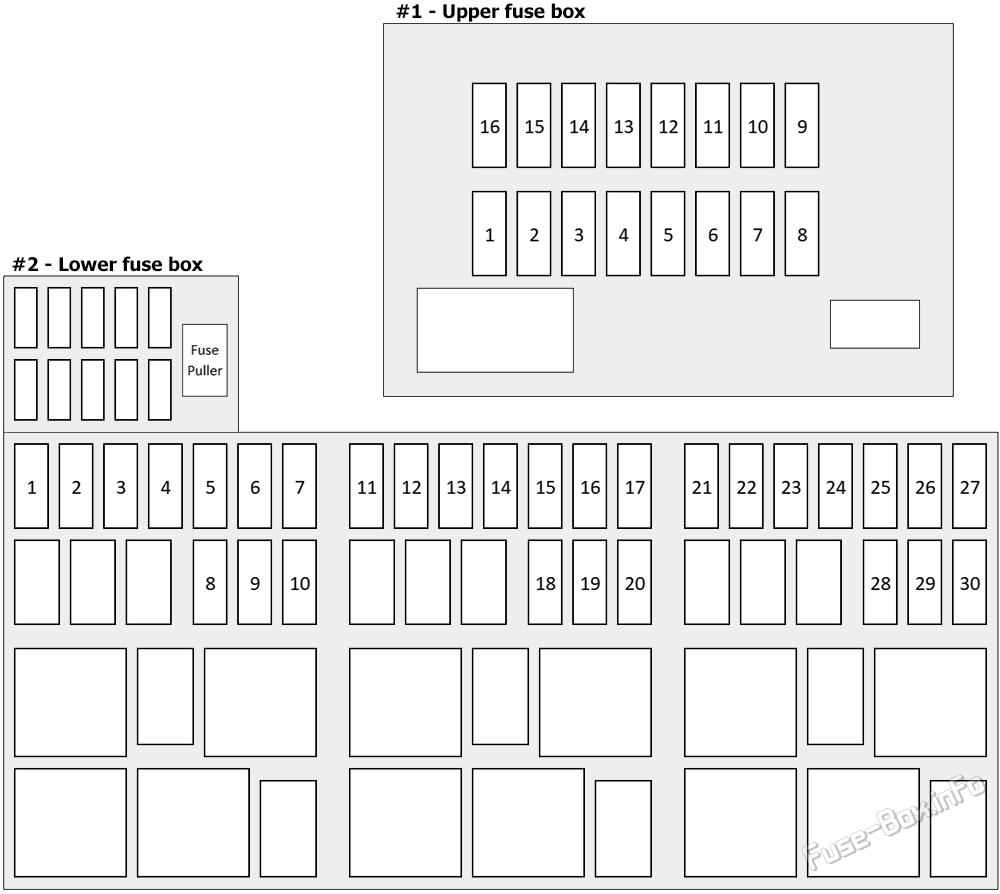

Trunk fuse box diagram (Saloon): Jaguar XF (2016, 2017, 2018, 2019, 2020)

Назначение предохранителей в багажном отделении (седан)
№НоминалЗащищенные цепи
Верхняя блок предохранителей:
115AПрикосновение. Дискуссионная панель по климату.
210A2016-2019 Усилитель звука.
2020: Видеозапись.
310A2019-2020: Скачок.
410A2016-2018: Навигационная система.
2019: Навигационная система. Телевидение-кондитер.
515AАудио головка.
615A2016-2019: Переносная панель соединителя средств массовой информации.
7--
8--
9--
10--
11--
12--
13--
14--
1515AСистема отопления и вентиляции.
1620A2016-2018: вспомогательный обогревательный прибор.
2020: топливный обогревательный прибор.
Ниже блок предохранителей:
120AБагажная отсека - вспомогательная силовая розетка.
25A5.7.7 Задние отапливаемые сиденья.
320AНагреваемое заднее сиденье с левой стороны.
420AПодогрев заднего сиденья справа.
510AКонтроль динамической устойчивости (DSC). Электронный дифференциальность.
610A2016-2017 Модуль центра сообщений.
2018-2020: Группа по приборам.
75A2016-2017: Управление электроэнергией.
825AТрейлер.
910AЖидкость для выхлопных газов (дизельные газы) DEF).
1025AЖидкость для выхлопных газов (дизельные газы) DEF).
1110AЗеркало заднего вида. Слепой пятничный монитор. Камера.
1210AСистема развлечений.
1310AПодогрев рулевого колеса.
1410AВыставка головы вверх (HUD).
155AКамера.
16--
175AАдаптивное управление круизом.
1820AТрейлер.
19--
2010AТелематика.
21--
2215AВодительские дверные переключатели. Сидеть у водителя. Управляю сиденьями водителя. Переднее пассажирское сиденье.
2310AЗадний солнечный свет.
2420AЗадний дополнительный розетка.
25--
26--
2730AЭлектрический эвакуационный бар. Трейлер.
2830AТопливная система.
2930AЗаряженный багажник.
305AДизельные насосы.

Схема блока предохранителей (универсал Sportbrake)

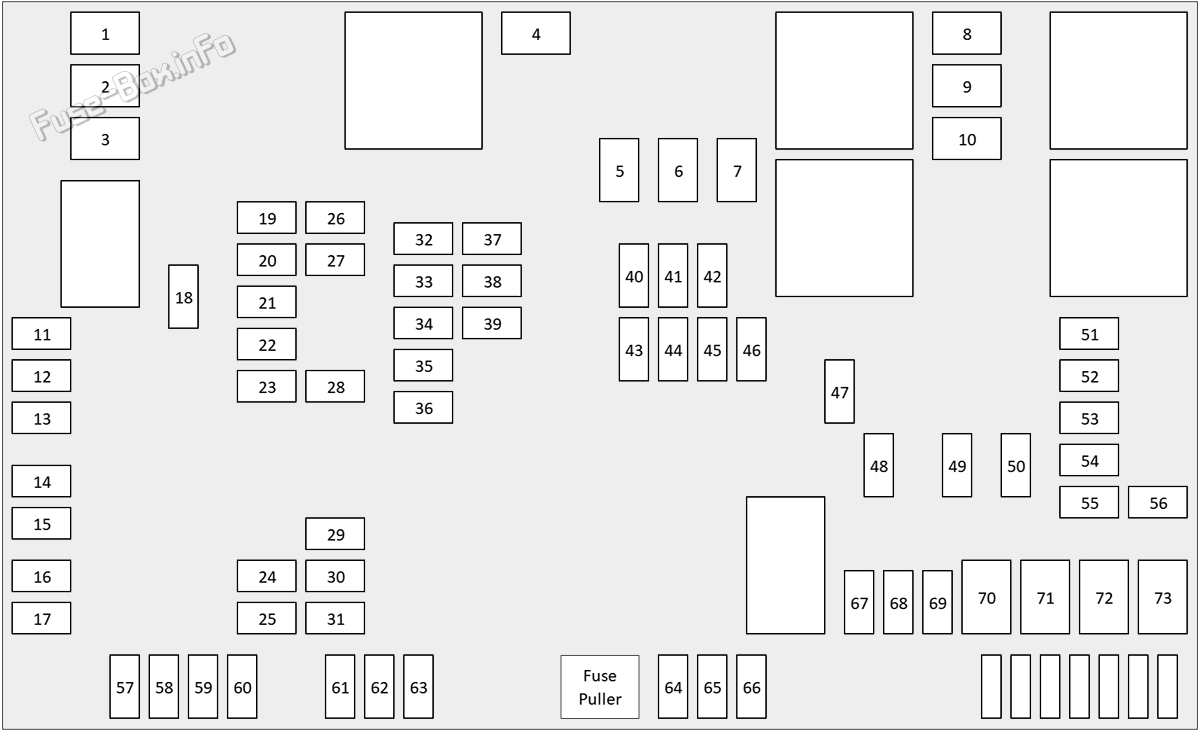

Trunk fuse box diagram (Sportbrake): Jaguar XF (2016, 2017, 2018, 2019, 2020)

6.11.5 Назначение предохранителей в багажном отделении (универсал Sportbrake)
№НоминалЗащищенные цепи
115Aрезерв
1220AНагреваемое заднее сиденье с левой стороны.
1320AПодогрев заднего сиденья справа.
1420AКонтроль динамической устойчивости (DSC).
155AПодогретые задние сиденья.
1610AПодогрев рулевого колеса.
1725Aрезерв
1815AЗадний стеклоочиститель.
195AСлепой пятничный монитор. Очистить обнаружение выхода.
2015Aрезерв
2115AВыключатели сидений.
2215A2018-2019 Массаж сидений.
2310A2018-2019: Задняя загорала.
2410AТелематика.
2515AЗадний стеклоочиститель.
2620AПодсобное разъемное отверстие в багажном отсеке.
2720AЗадняя вспомогательная розетка для консоли.
285AАдаптивное управление круизом.
2915AКонтроль за климатом. Задний воздуходувной двигатель.
3020AВспомогательный обогревательный прибор.
3125Aрезерв
3225Aрезерв
33--
3410AЗеркало заднего вида. Слепой пятничный монитор. Камера. Помощь при парковке.
3510AВыставка головы вверх (HUD).
365A2018-2019: Автоматическая помощь высоковольтным лучам (Auto High Beam Assistance) AHBA).
2020: Камера.
3725Aрезерв
3810AДиспетчерская панель.
3910A2018: Выставка головы (на дисплее) HUD).
4010AЖесткий задний врата. Переносные СМИ.
4115AСистема развлечений.
4215AКонтроль за климатом.
4310Aрезерв
4415AСистема развлечений.
4510AСистема развлечений. Переносные СМИ. Обнаружение заявленного.
4615Aрезерв
4730AТопливная система.
4825A2018-2019 Система отопления.
495AТопливная система (только для дизельных транспортных средств).
5015AЗаводное покрытие багажного отделения.
515AАдаптивная динамика.
5225Aрезерв
5310AПодвеска.
5425Aрезерв
55--
5615AАдаптивная динамика.
5725Aрезерв
5810A2018-2019: Адаптивный контроль за круизом.
5930AЗадние ворота.
6025Aрезерв
6125A2018-2019: Управление электроэнергией.
6225Aрезерв
6325Aрезерв
6410AСистема развлечений.
6510AЖидкость для выхлопных газов (дизельные газы) DEF).
6625Aрезерв
6715AТрейлер.
6815AТрейлер.
6930AРазвертываемые боковые шаги.
7030AТорможение прицепа.
7130AЭлектрический эвакуационный бар.
