Предохранители и реле Jaguar Xf X260 2021-2024
Схемы относятся к указанным годам и вариантам Jaguar Xf X260 2021-2024. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Jaguar.
В этой статье рассматривается Jaguar XF второго поколения (X260) после рестайлинга, выпускавшийся с 2021 по 2024 год. Здесь представлены схемы блоков предохранителей для Jaguar XF 2021, 2022, 2023 и 2024 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя.
Схема предохранителей Jaguar XF 2021-2024
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

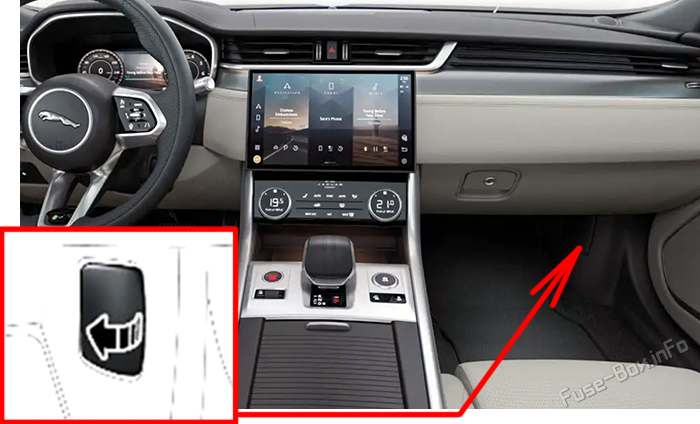

Расположение блока предохранителей
Блок предохранителей расположен справа у стойки А под передней панелью. Подходящим инструментом подденьте и освободите задний край панели, затем вытяните панель.

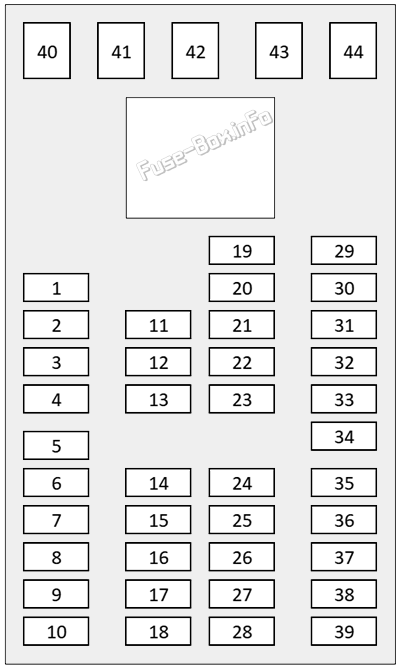

Схема блока предохранителей
| № | Номинал | Защищенные цепи |
|---|---|---|
| 1 | - | - |
| 2 | - | - |
| 3 | 25A | Модуль задней двери справа. |
| 4 | 25A | Модуль передней двери справа. |
| 5 | 20A | Круто. |
| 6 | - | - |
| 7 | 5A | Автомобильный иммобилизатор. |
| 8 | 5A | Диагностическая розетка. |
| 9 | 5A | Защитный звук. |
| 10 | - | - |
| 11 | 5A | Система контроля давления в шинах (TPMS). |
| 12 | - | - |
| 13 | 25A | Модуль левой двери. |
| 14 | - | - |
| 15 | 30A | Переднее сиденье справа. |
| 16 | 30A | Переднее сиденье с левой стороны. |
| 17 | 20A | Переднее сиденье справа. |
| 18 | 20A | Переднее сиденье с левой стороны. |
| 19 | 20A | Коробка для дополнительной энергии. |
| 20 | 20A | Второй ряд вспомогательной силовой розетки. |
| 21 | 20A | Вспомогательная силовая розетка. |
| 22 | 10A | Беспроводная связь. |
| 23 | 25A | Модуль задней двери с левой стороны. |
| 24 | 15A | Звуковой сигнала. |
| 25 | 5A | Радиочастотная связь (RadioRecord) RF) приемник. |
| 26 | 5A | Выключатели рулевого колеса. |
| 27 | 5A | - |
| 28 | 5A | Стоимость дорог. |
| 29 | - | - |
| 30 | - | - |
| 31 | 10A | Подогрев рулевого колеса. |
| 32 | 20A | Слева от коляски или с крема. |
| 33 | 20A | Справа от качающегося или климатического сиденья. |
| 34 | 5A | Ионизер. |
| 35 | 5A | Бесключенное входное отверстие. |
| 36 | - | - |
| 37 | - | - |
| 38 | 20A | Бесключенное замок. |
| 39 | 5A | Системы помощи водителю. |
| 40 | 40A | Климат и системы комфорта. |
| 41 | - | - |
| 42 | 40A | Системы управления телами. |
| 43 | - | - |
| 44 | 40A | Системы управления телами. |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

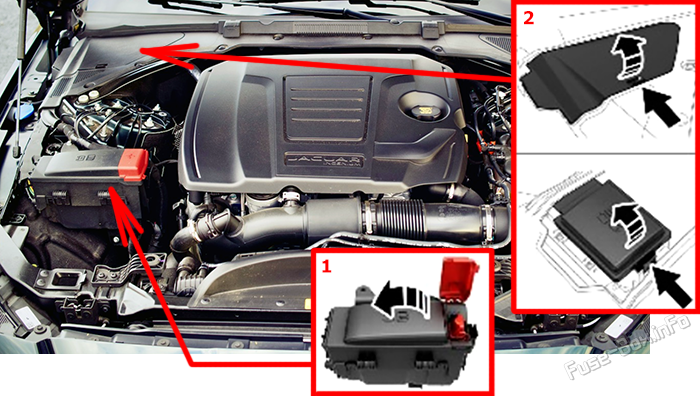

Расположение блока предохранителей
- Передний блок предохранителей в моторном отсеке: нажмите на фиксатор и поднимите крышку.
- Задний блок предохранителей в моторном отсеке: нажмите на фиксатор и поднимите крышку. Нажмите на второй фиксатор и поднимите крышку.
Схемы блоков предохранителей

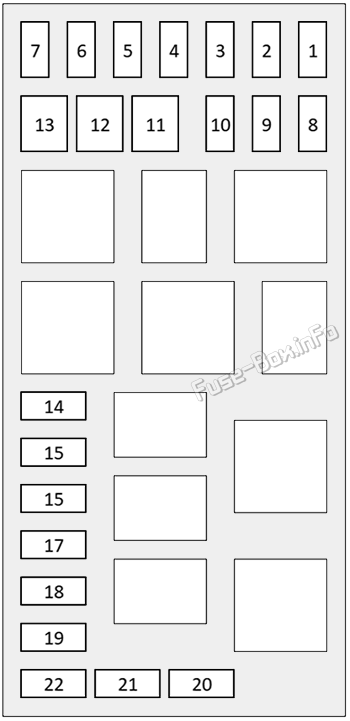

блок предохранителей №1
| № | Номинал | Защищенные цепи |
|---|---|---|
| 1 | 25A | Лобовой свет. |
| 2 | 25A | Справа от фары. |
| 3 | 5A | Системы помощи водителю. |
| 4 | 5A | Мягкие гибридные электромобили (мобиль,MHEV). |
| 5 | - | - |
| 6 | - | - |
| 7 | - | - |
| 8 | 30A | Мощность фары стирается. |
| 9 | - | - |
| 10 | 15A | Водный насос для межохладителя. |
| 11 | 60A | Антиблокировочная тормозная система (ABS). |
| 12 | 40A | Нагреваемое переднее ветровое стекло (с правой стороны). |
| 13 | 40A | Подогреваемое переднее ветровое стекло (левая сторона). |
| 14 | - | - |
| 15 | - | - |
| 16 | - | - |
| 17 | - | - |
| 18 | - | - |
| 19 | - | - |
| 20 | 40A | Свечи. |
| 21 | 40A | Свечи. |
| 22 | - | - |

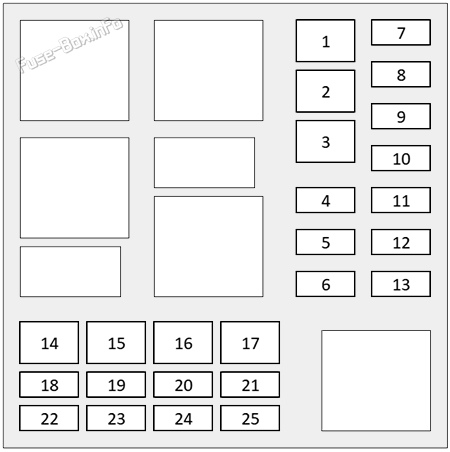

блок предохранителей №2
| № | Номинал | Защищенные цепи |
|---|---|---|
| 1 | 30A | Мотор с водой (передняя часть). |
| 2 | 40A | Система управления двигателем. |
| 3 | 20A | Задний воздуходувной двигатель. |
| 4 | 20A | Система управления двигателем. |
| 5 | 20A | Система управления двигателем. |
| 6 | - | - |
| 7 | 10A | Система управления двигателем. |
| 8 | 10A | Система управления двигателем. |
| 9 | 10A | Система управления двигателем. |
| 10 | 10A | Система управления двигателем. |
| 11 | 10A | Система управления двигателем. |
| 12 | 25A | Крутые катушки зажигания. |
| 13 | 20A | Система управления двигателем (только дизельное топливо). |
| 14 | - | - |
| 15 | 40A | Стартер. |
| 16 | - | - |
| 17 | 60A | Антиблокировочная тормозная система (ABS). |
| 18 | - | - |
| 19 | 5A | Водный насос для межохладителя. |
| 20 | - | - |
| 21 | 15A | Регулятор передачи. |
| 22 | - | - |
| 23 | - | - |
| 24 | 25A | Все колеса (привод) AWD) |
| 25 | - | - |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении
Расположение блока предохранителей
Снимите правую панель доступа в багажном отделении. Для этого поверните фиксатор на 90 градусов против часовой стрелки и освободите панель.

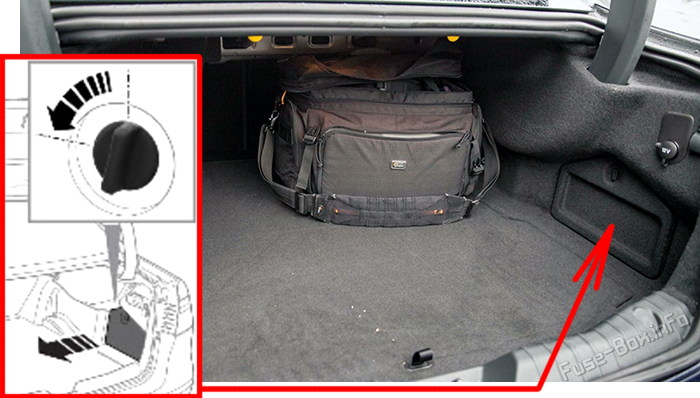

Седан

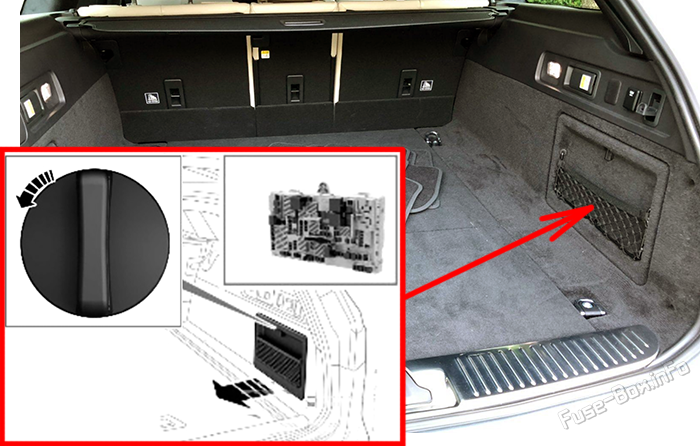

Универсал Sportbrake

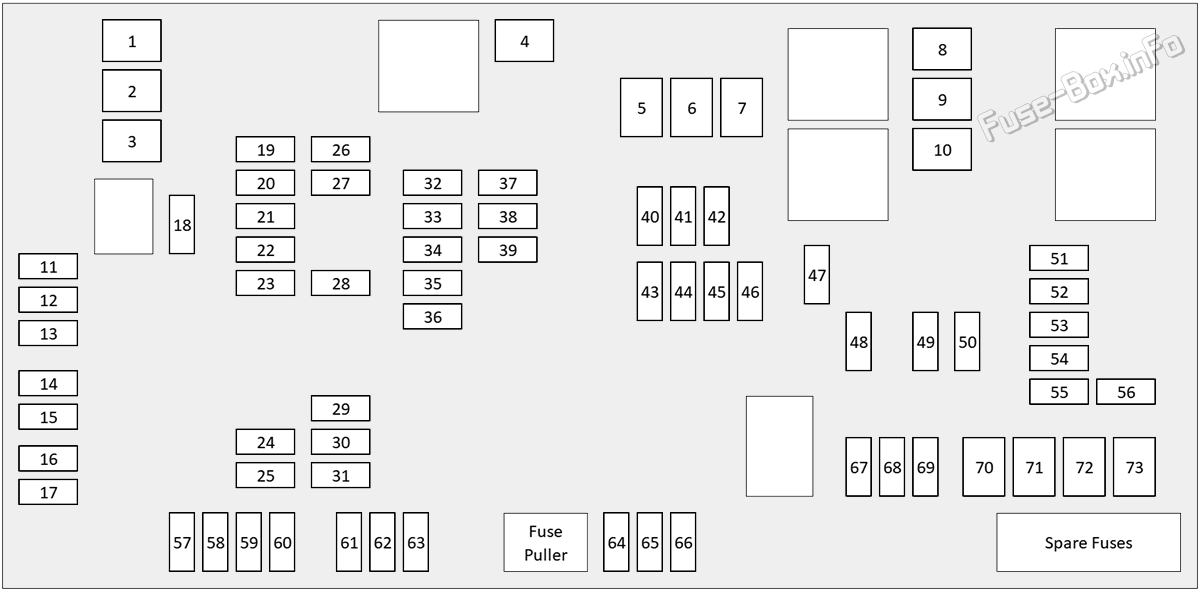

Схема блока предохранителей
| № | Номинал | Защищенные цепи |
|---|---|---|
| 1 | - | - |
| 2 | - | - |
| 3 | - | - |
| 4 | 30A | Обогрев заднего стекла. |
| 5 | - | - |
| 6 | - | - |
| 7 | 40A | Усилитель инфотанции. |
| 8 | - | - |
| 9 | 40A | Вспомогательный обогревательный прибор. |
| 10 | 40A | Вспомогательный обогревательный прибор. |
| 11 | 5A | Контроль за всеми поверхностными изменениями (в %) ASPC). |
| 12 | 20A | Нагреваемое заднее сиденье с левой стороны. |
| 13 | 20A | Подогрев заднего сиденья справа. |
| 14 | 15A | Модуль управления шасси. |
| 15 | 5A | Выключатели задних сидений. |
| 16 | 5A | 2021: ADC модуль. |
| 17 | - | - |
| 18 | - | - |
| 19 | 5A | Слепой пятничный монитор. Очистить монитор выхода. |
| 20 | 5A | Зеркало заднего вида. |
| 21 | 15A | Упаковки переключателя сидений. |
| 22 | - | - |
| 23 | 10A | Задний солнечный свет. |
| 24 | 5A | Телематика. |
| 25 | - | - |
| 26 | 20A | Загрузить пространство USB Сосиска. |
| 27 | 20A | Центральная консоль сзади USB Сосиска. |
| 28 | 5A | Адаптивный радар управления круизом. |
| 29 | 15A | Климат и системы комфорта. |
| 30 | 20A | Вспомогательный обогревательный прибор. |
| 31 | - | - |
| 32 | - | - |
| 33 | 2A | Плата за пользование электронными средствами. |
| 34 | 10A | Зеркало заднего вида. |
| 35 | - | - |
| 36 | 5A | Камера, обращенная вперед. |
| 37 | - | - |
| 38 | 10A | Диспетчерская панель. |
| 39 | 10A | Выставка головы вверх (HUD). |
| 40 | 10A | Жесткий задний врата. |
| 41 | - | - |
| 42 | 10A | Прикосновение. |
| 43 | - | - |
| 44 | 15A | Модуль инфотанции. |
| 45 | 10A | Ввод и выход аудио/видеоматериалов. |
| 46 | 10A | Прикосновение. |
| 47 | 30A | Топливный насос. |
| 48 | 25A | Выбросы загрязняющих веществ транспортными средствами. |
| 49 | 5A | Топливный насос. |
| 50 | - | - |
| 51 | - | - |
| 52 | - | - |
| 53 | - | - |
| 54 | - | - |
| 55 | - | - |
| 56 | - | - |
| 57 | - | - |
| 58 | 10A | Рядом с полевым зондированием. |
| 59 | 30A | Задние ворота. |
| 60 | - | - |
| 61 | 10A | Гибридная система. |
| 62 | - | - |
| 63 | 15A | Гибридная система. |
| 64 | - | - |
| 65 | - | - |
| 66 | - | - |
| 67 | 15A | Трейлерный розетка. |
| 68 | 15A | Трейлерный розетка. |
| 69 | - | - |
| 70 | - | - |
| 71 | 30A | Электрический эвакуационный бар. Юридическое освещение. |
| 72 | - | - |
| 73 | - | - |
