Предохранители и реле Jaguar Xj X350 2004-2010

Схемы относятся к указанным годам и вариантам Jaguar Xj X350 2004-2010. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Jaguar.



В этой статье рассматривается Jaguar XJ третьего поколения (X350/X356/X358), выпускавшийся с 2003 по 2010 год. Здесь представлены схемы блоков предохранителей для Jaguar XJ 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя.

Схема предохранителей Jaguar XJ 2004-2010

Jaguar XJ (X350; 2004-2010)

Блок предохранителей в салоне

Расположение блока предохранителей

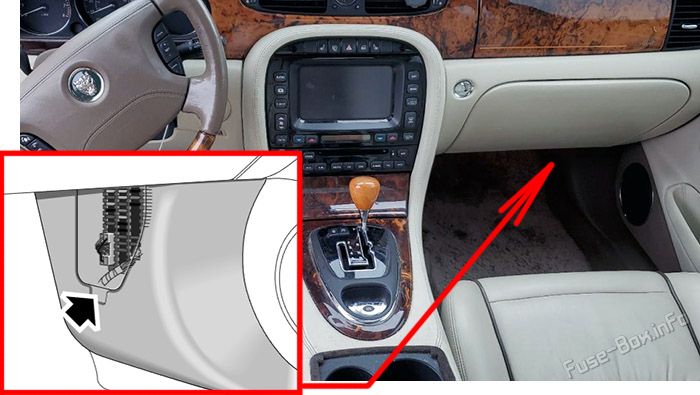

Блок предохранителей в салоне расположен за правой боковой панелью в зоне ног. Для доступа потяните нижнюю часть панели за углубление, слегка сдвиньте панель вниз и снимите её.Location of the fuses in the passenger compartment: Jaguar XJ (2003-2010)

Схема блока предохранителей

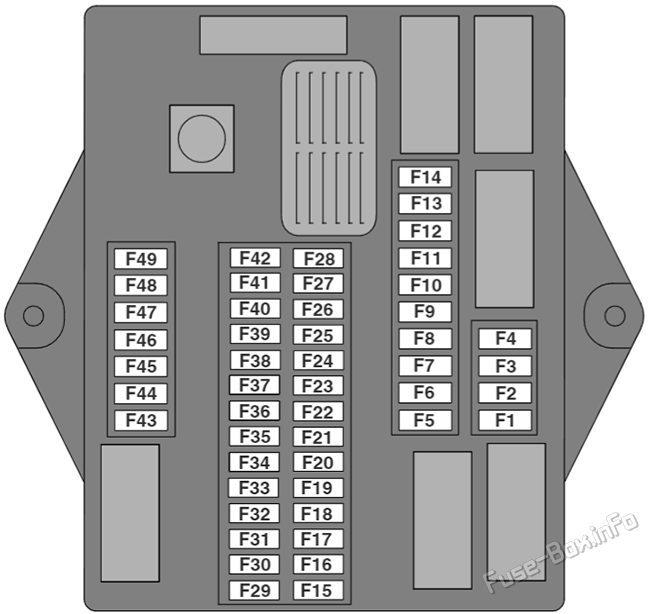

Interior fuse box diagram: Jaguar XJ (2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010)

6.7.5 Назначение предохранителей в салоне
№НоминалЦикл
F110AУстройство для контроля за климатом, вентиляторы, обогреватели для экранов и патрубки для стирания стержней, датчик дыма
F25AКруизный переключатель управления, адаптивный круизный переключатель
F35AЗаднее внешнее сиденье, электрохромное зеркало, обогреватель сиденья водителя, электрический тормоз, лево- и правая HID ручные и правые переключатели ремней безопасности, переключатель обогревательного устройства для пассажиров, блок переключателя обогревательного устройства для заднего сиденья
F45AГруппа по приборам
F5-Не используется
F6-Не используется
F75Aприкуриватель, модуль крыши, солнечный двигатель, переключатель электрического тормоза, дополнительные реле (зажигательные отсеки) блок предохранителей)
F85AГруппа по приборам
F910A6.7.5 Индикатор поворота с левой стороны и ретранслятор дверного зеркала
F1010AМотор и огни двери бардачка
F115AРадиоглушение (запуск двигателя), сигнал зажигания
F1210AПередний электронный модуль (FEM), зеркало для пассажиров
F1320AЗадний электронный модуль (REM), дверные замки
F1410AКонтроль за климатом, лампы для ног,FEM, модуль автосигнала
F155AECM, FEM, лампа с неисправностью подушки безопасности при приборной панели, приборная панель зажигания (запуск/запуск)
F165AДиагностический соединитель
F175AABS модуль
F18-Не используется
F195AВключатель зажигания,ECM, REM Реле топливного насоса, стартовая реле
F205AТелефонный приемопередатчик,TV модуль,VICS (Япония), голосовой модуль, задняя телематика
F2120AПассажирское сиденье
F22-Не используется
F23-Не используется
F245APATS транспондер
F2510AРетранслятор правого направления и двери, передний правый огонь, левосторонние и правые солнечные огни, левосторонние и правые боковые габариты
F2615AПромывочный насос
F2710AACC модуль
F2810AМодули климатического контроля (передние и задние), дверные модули " драйверс " ( " драйвер " ) DDM)
F2910AМодуль подушки безопасности, модуль зондирования загруженности, датчик веса пассажиров,PAD огонь
F3020AВодитель (в вентилируемых сиденьях)
F3115AПодсветка, передатчик
F325AПередняя/задняя стоянка, буксирующий модуль прицепа, звукозаборник с батареей, речевой модуль, приемник телефона
F335AРегулятор передачи, J-gate, генератор
F345AНавигационная система с дистанционным питанием
F3510AДвижение пассажирских сидений
F3640AДвижение пассажирского сиденья,DSM
F3725AОкно водителя
F3815AГруппа радиовещания
F395AТранзитная реле (отменена до поставки клиента)
F4010AБезопасность LED, датчик скорости рыскания
F4120A4.7.5 Выключатель зажигания
F4210AFEM, REM, DDM, EPB логика
F435AДиагностический соединитель
F445AВыключатель тормозов
F4510AДвижение пассажирских сидений
F4625AОкно для пассажиров
F475AПакет инструментов
F4820AУпаковка с приборами (уклонение и достижение рулевой колонки)
F4940AДвижение сиденья водителя

Блок предохранителей в багажном отделении

Расположение блока предохранителей

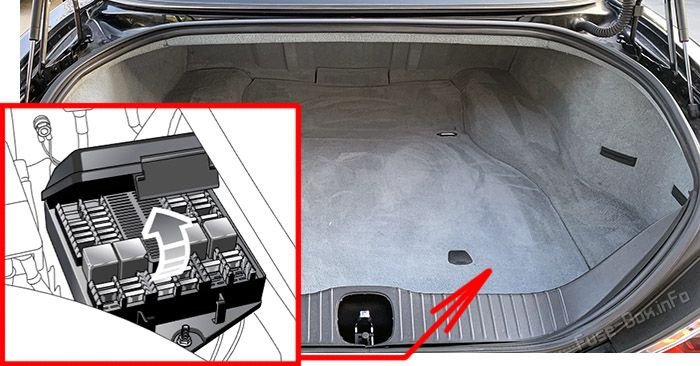

Блок предохранителей расположен в багажном отделении рядом с аккумулятором. Поднимите панель пола багажника для доступа к блоку. Отведите фиксаторы и потяните крышку блока предохранителей вверх.Location of the fuses in the luggage compartment: Jaguar XJ (2003-2010)

Схема блока предохранителей

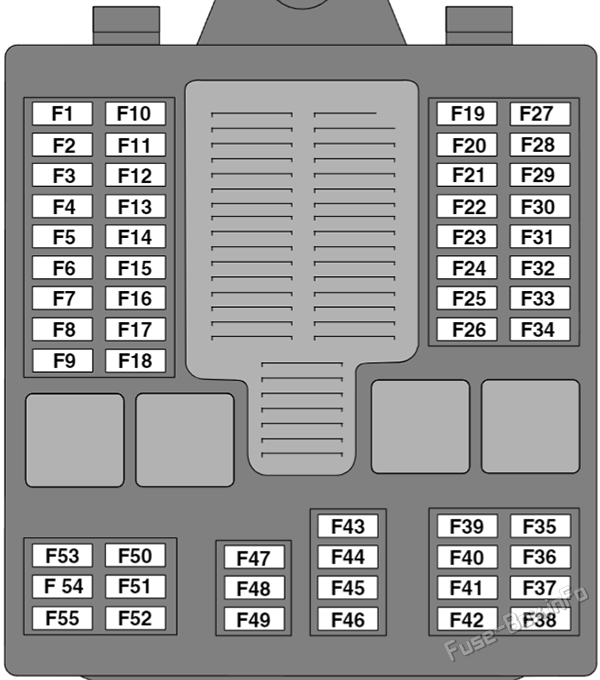

Trunk fuse box diagram: Jaguar XJ (2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010)

Назначение предохранителей в багажном отделении
№НоминалЦикл
F1-Не используется
F2-Не используется
F3-Не используется
F4-Не используется
F540AПакет для выключателей пассажирских сидений
F610AСоединительный соединитель
F740AПередний воздуходувной двигатель
F810AВодный насос из осколочной цепи
F925AДвигатели заднего сиденья
F10-Не используется
F115AЗадние фонари для ног, ручные огни для рук, надводные фонари для удобств
F1210AПодвеска воздуха
F1320AРазвлечения для задних сидений
F14-Не используется
F155AПравая задняя задняя фара и задняя фара
F1610AЛампы багажного отделения, комплект переключателя сиденья водителя, комплект заднего переключателя сиденья, блоки реле с механическим приводом
F1710AЗадние левые туманы, указатели поворота и задние огни
F1810AЛампы номерных знаков, боковые габаритные огни
F1930AОбогрев заднего стекла
F2010AОтапливаемые дверные зеркала
F2125AДвигатели заднего сиденья
F2210AСоединительный соединитель
F23-Не используется
F2425AМодуль драйвера топливного насоса
F2515AПереднее дополнительное разъем
F2615AЗаднее дополнительное разъем
F2710AСзади CD
F2825AЛевое заднее окно
F295AVICS (Информационно-коммуникационная система транспортных средств) - только Япония
F3010AПереключение, заглушитель с батареей, реле
F3140AПереднее пассажирское сиденье
F3230A4.7 Привод электрического тормоза
F3320AЗадний электронный модуль (топливный насос)
F3430AУсилитель мощности
F35-Не используется
F36-Не используется
F3710ATPM Аккумуляторная батарея системы +
F38Не используется
F3915AМодуль Groway
F4025AЗаднее правое окно
F41-Не используется
F42-Не используется
F4315AСзади прикуриватель
F4415AСпереди прикуриватель
F45Не используется
F4610AЗадние задние правые фары, указатели поворота и противотуманные огни
F4720AFEM, обогревательный прибор для передних сидений
F485AВысокоустановленные стоп-сигналы
F495AЛевый запорный и задний задний фонари
F50Не используется
F5110AНавигационная система
F5220AПодвеска воздуха
F5320AЗадний вентилятор
F5415AПодогрев рулевого колеса
F555ATPM Система

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

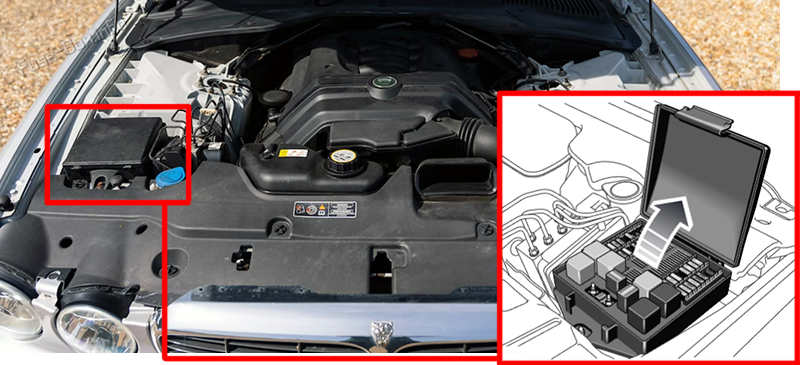

Блок предохранителей расположен в моторном отсеке справа от бачка омывателя ветрового стекла. Нажмите на пружинный фиксатор и поднимите крышку блока.Location of the fuses in the engine compartment: Jaguar XJ (2003-2010)

Схема блока предохранителей

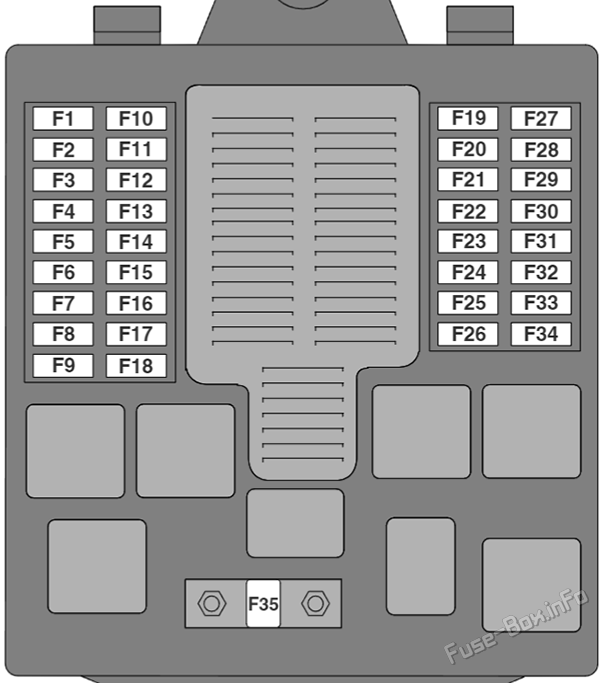

Under-hood fuse box diagram: Jaguar XJ (2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010)

6.4.2 Назначение предохранителей в моторном отсеке
№НоминалЦикл
F15AГорючее: переднее зажигание,UHEGO, топливный насос, реле заднего зажигания;
Дизельные двигатели: топливный насос, реле заднего зажигания
F210AГорючее: дроссельная заслонка
F35ADSC ECU
F430AНасос для промывки электропитания
F5-Не используется
F640AКомпрессор подвески
F740AНагреватель справа от передней части или обогреватель зоны стиральных сооружений
F820AГорючее: правый луч ближнего света;
Дизель:EMS, VBR ост.,PCV и VCV
F920A/15AГорючее: левосторонний луч ближнего света (20A);
Дизель:EMS, охлаждающий вентилятор,MAFS, IPDA, модуль Глоуплга,AEM Δs (15A)
F1015A/20AГорючее: Звуковой сигнала (в долл. США) 15A);
Дизель: правый луч ближнего света (20A)
F11-Не используется
F1210A4.1.1 Горючее: модуль управления двигателем,WT соленоиды
F1310AТопливные инжекторы (топливные) 10A);
Дизель: левосторонний луч ближнего света (20A)
F1410AГорючее: редукторный клапан,EGR клапан,DMTL, V6 Регулирующие клапаны впускного коллектора (IMTV), MAFS, соленоид воздушного фильтра,вентилятор радиатора контроллер
F15-Не используется
F1620Aправосторонний луч, левосторонний луч
F1710AМодуль управления двигателем, модуль управления трансмиссией
F1815AПередние противотуманные фары, положение переднего противотуманного фары приборной панели
F1925AСтартер соленоид
F2040AABS модуль (насос)
F21-Дизель:FFH Аккумулятор +
F2220AABS модуль
F23-Не используется
F2420AГорючее: водяной насос для межохладителя (двигатели с подзаряженным двигателем)
F2515AДизель: Звуковой сигнала
F2640AСистема проволочной системы, передний модуль электроники (FEM)
F275Aбензин: впрыск вторичного воздуха;
Дизель:EMS Аккумулятор +
F28-Не используется
F29-Не используется
F3015AГорючее: катушки зажигания
F31-Не используется
F3240AОтопительный прибор с левой стороны переднего экрана
F3330AГорючее: кабельные кислородные датчики
F3430A/10AГорючее: В - кабельные кислородные датчики (приборы для подачи кислорода) 30A);
Дизельные двигатели: вспомогательный водяной насос (второй водяной насос) 10A)
F3580AВентилятор охлаждения радиатора
