Предохранители и реле Jaguar Xj X351 2011-2015

Схемы относятся к указанным годам и вариантам Jaguar Xj X351 2011-2015. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Jaguar.



В этой статье рассматривается Jaguar XJ четвёртого поколения (X351) до рестайлинга, выпускавшийся с 2011 по 2015 год. Здесь представлены схемы блоков предохранителей для Jaguar XJ 2011, 2012, 2013, 2014 и 2015 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя.

Схема предохранителей Jaguar XJ 2011-2015

Jaguar XJ (X351; 2011-2015)

Блок предохранителей в салоне

Расположение блока предохранителей

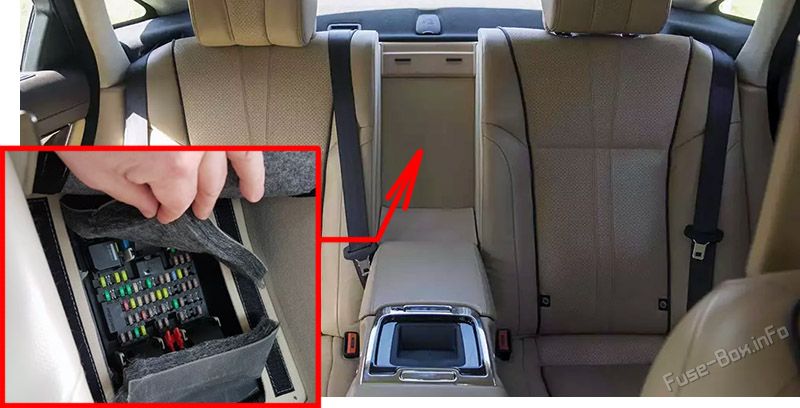

Блок предохранителей расположен за центральной секцией заднего сиденья.Location of the fuses in the passenger compartment: Jaguar XJ (2011-2015)

Схема блока предохранителей

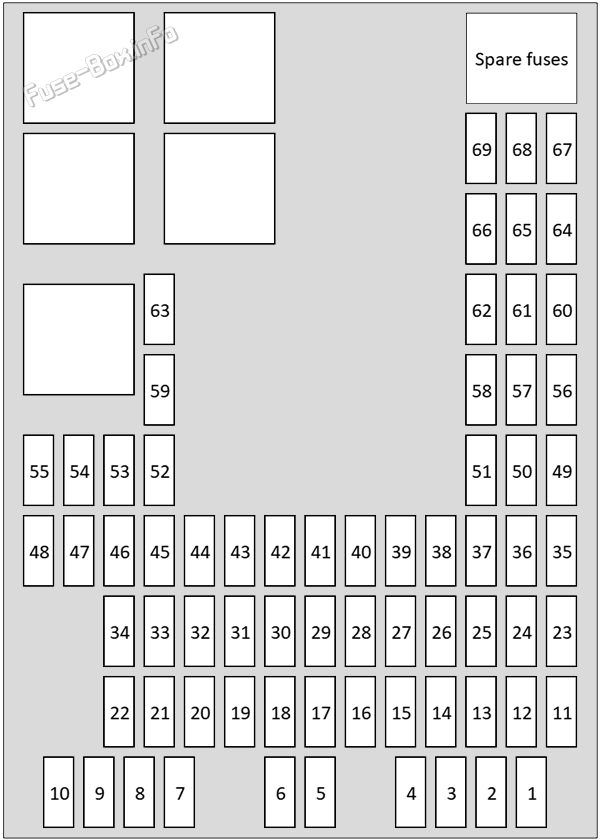

Interior fuse box diagram: Jaguar XJ (2011, 2012, 2013, 2014, 2015)

6.7.6 Назначение предохранителей за задним сиденьем
№НоминалЦикл
F15ARF-RX, IMS, TPM система.
F2--
F3--
F4--
F55ADSC курс Yaw,SAS.
F65AACC.
F720AКонтроль за задним климатом.
F830AРегулировка сиденья пассажира перед его едой.
F95AEPB.
F105AПодвеска воздуха ECM.
F11--
F12--
F13--
F145AВыключатель педали тормоза.
F1530AОбогрев заднего стекла.
F16--
F175AKVM- предложение.
F185AРеле топливного насоса.
F195AECM.
F2010AПодогрев рулевого колеса.
F215AAC сенсор, передняя консоль, передний модуль двойного климатического контроля и датчик дыма.
F225ATCM, E-Diff, Jaguar Drive Pecientor.
F235AФары выравнивают.
F245ARH передние и задние фары.
F2510ALH передние и задние фары.
F26--
F27--
F2820AДвухместный модуль контроля за климатом.
F2920AДвухместный модуль контроля за климатом.
F3025AМодуль пассажирских дверей.
F315AДатчик дождя/света.
F3225AВодитель 6,3-с - дверной модуль.
F3320AПередний двойной модуль по контролю за климатом.
F3410AЗамок заливного бака.
F35--
F365AЗащитный датчик батареи.
F3720AKVM.
F3815AПередний стиральный насос.
F3925ALH Модуль задней двери.
F405AОкно водителя, часы,ICP Задняя панель по климату, память о двери пассажира.
F415AЭнергоемкость.
F4230AМодуль сиденья водителя.
F43--
F4425ARH Модуль задней двери.
F4530AПакет переднего переключателя пассажирского сиденья.
F4630AВодитель 6,3-с модуль сиденья.
F47--
F48--
F495ARH- Машина фары.
F505ALH- Машина фары.
F515AВыключатели рулевого колеса.
F5220AСпереди прикуриватель.
F5320AСзади прикуриватель.
F54--
F5520AЗадняя аксессуарная розетка.
F5610ARCM/OCS.
F5710AПерчаточный ящик, перчаточный фонарь, передние и задние боковые консоли, солнцезащитные козырьки, тщеславные лампы.
F58--
F59--
F60--
F6110AIAU, кластер, фанат.
F6210AМодуль контроля за климатом.
F6320AПереднее сочленение.
F6415AIAM (главное подразделение).
F65--
F665AOBD 2.
F67--
F6810ADAB, TVM.
F6915AHLDF.

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

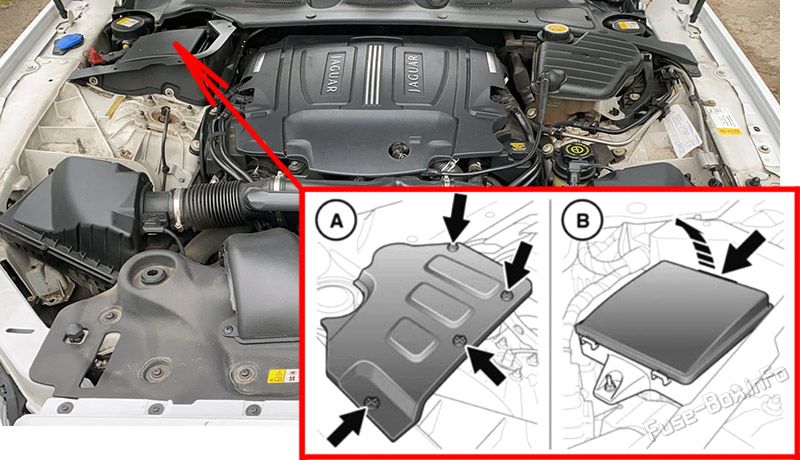

Location of the fuses in the engine compartment: Jaguar XJ (2011-2015)

  1. Снимите крышку двигателя.
  2. Снимите крышку блока предохранителей.

Схема блока предохранителей

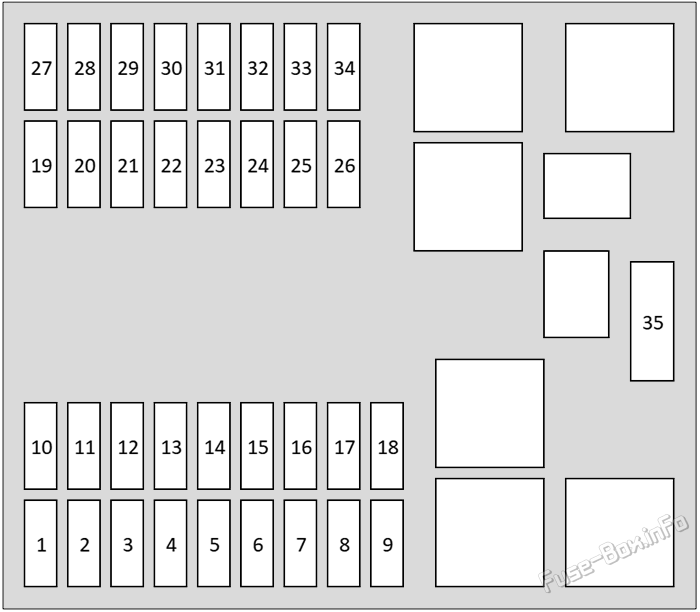

Under-hood fuse box diagram: Jaguar XJ (2011, 2012, 2013, 2014, 2015)

6.4.2 Назначение предохранителей в моторном отсеке
№НоминалЦикл
F1--
F215A3.2 Катушки зажигания (бензин) или ECM (Дизель)
F35ACDCS ECU, EPB, EMS, ECM (Петрол)
F430AМощный насос для стирки.
F5--
F65AAC Компрессор сцепления (Дисель)
F740ARH Нагреватель переднего экрана.
F810AGPC, UHEGO, MAFA (Дизель)
F95AEBF, ECFC, EOTL, охлаждающий вентилятор двигателя,PCM вентилятор охлаждения (Дизель)
F10--
F11--
F125AESOV, CRV, EGR CBV, TSOV, MAFB (Дизель)
F135AAEM, WIF (Дизель)
F145APCV, MEU Реле реле топливного насоса (Дизель)
F15--
F16--
F1715ATCM, ETS.
F1820AEMS- основные,EMS- вторичное ограничение (бензин).
F1930AНачинай.
F2040ADSC насос.
F2125AABS клапаны проскальзывания.
F22--
F23--
F2415AВнутреннеохладительный водяной насос (бензин).
F2515AЗвуковой сигнала.
F2640AМотор с водой.
F27--
F2815AECM, VVT диод (бензин).
F295AКачество нефти,MAFS, DHTL (бензин).
F3010AДвигатель с дроссельной заслонкой (бензин).
F3110Aвентилятор радиатора, ECM охлаждающий вентилятор, очистительный клапан,CPS клапаны,IMTV (бензин).
F3240AНагреватель переднего экрана.
F3320AUHEGO Отопительные приборы (бензин).
F3420AUHEGO- обогревательные приборы (бензин).
F35100AХолодильный вентилятор двигателя.

Блок предохранителей в багажном отделении

Расположение блока предохранителей

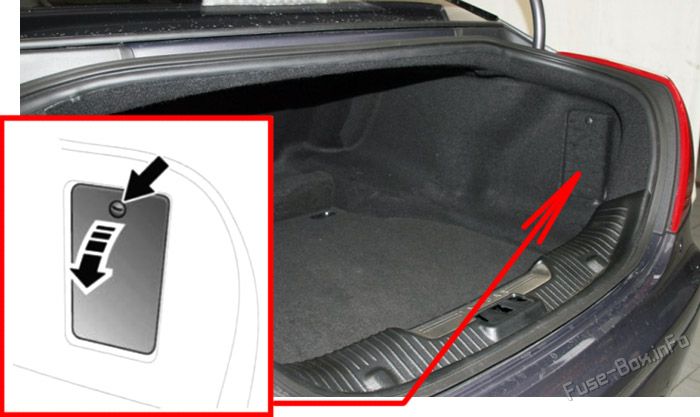

Блок предохранителей расположен за крышкой с правой стороны багажного отделения.Location of the fuses in the luggage compartment: Jaguar XJ (2011-2015)

Схема блока предохранителей

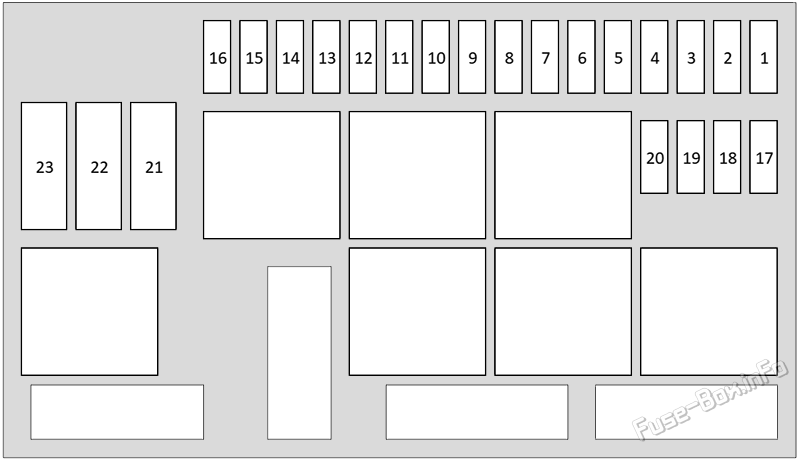

Trunk fuse box diagram: Jaguar XJ (2011, 2012, 2013, 2014, 2015)

Назначение предохранителей в багажном отделении
№НоминалЦикл
F140ALH модуль втягивания ремня безопасности.
F215ACVD ECU, ACC.
F35APAM, RH Слепой пятничный монитор, зеркало заднего вида.
F410AМодуль управления шасси.
F520AПодвеска.
F630AЭлектронный стояночный тормоз (электронный тормоз) EPB).
F740ARH модуль втягивающего устройства ремня безопасности.
F830AТопливный насос.
F940AЭнергоемкость.
F10--
F11--
F12--
F135AПодвеска.
F1440AAC Вздумал.
F1510AПакет переключателя сиденья для пассажиров.
F16--
F1720AПередние сиденья.
F1820AСзади RH Модуль обогревателя сиденья, полок солнечных загаров.
F1910AВодитель 6,3-с - набор переключателей сидений.
F2020AКрышка ботинка.
F2130AМодуль крыши солнца.
F2260AПодвеска.
F2340AМодуль E-Diff.
