Предохранители и реле Jaguar Xj X351 2016-2019

Схемы относятся к указанным годам и вариантам Jaguar Xj X351 2016-2019. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Jaguar.

В этой статье рассматривается Jaguar XJ четвёртого поколения (X351) после рестайлинга, выпускавшийся с 2016 по 2019 год. Здесь представлены схемы блоков предохранителей для Jaguar XJ 2016, 2017, 2018 и 2019 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя.

Схема предохранителей Jaguar XJ 2016-2019

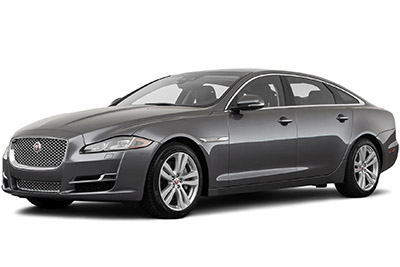

Jaguar XJ (X351; 2016-2019)

Содержание

Блок предохранителей в салоне

Расположение блока предохранителей

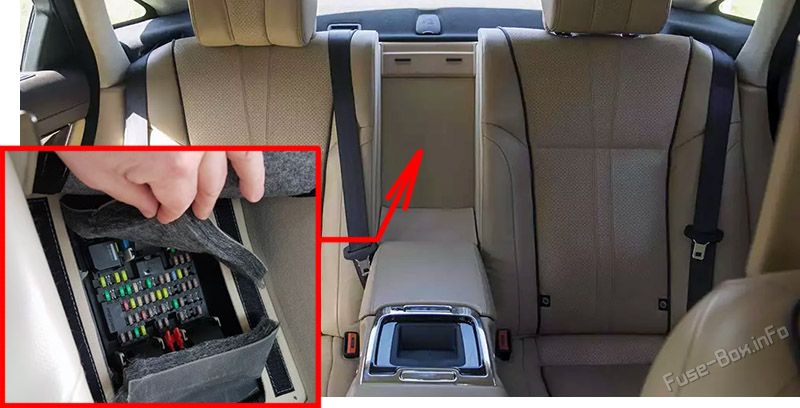

Доступ к блоку предохранителей осуществляется через центральный подлокотник заднего сиденья. Location of the fuses in the passenger compartment: Jaguar XJ (2016-2019)

Схема блока предохранителей

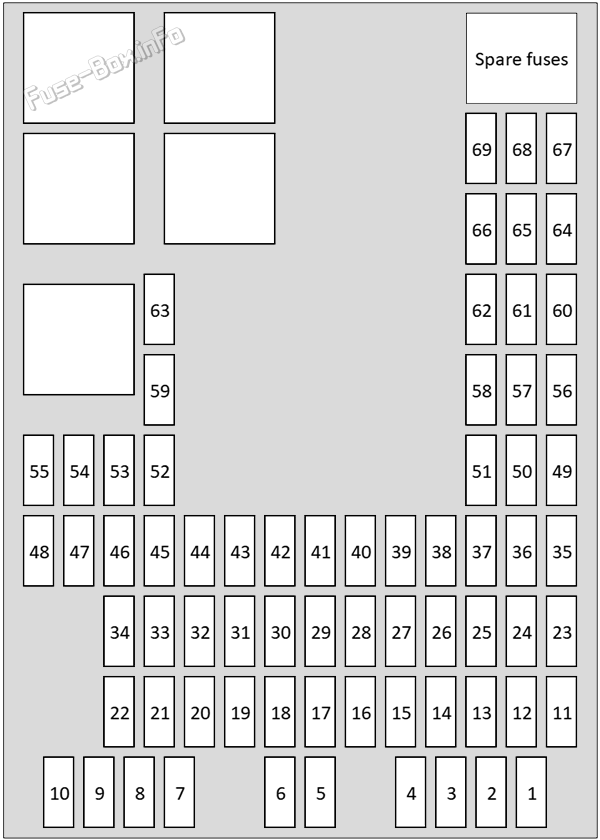

Interior fuse box diagram: Jaguar XJ (2016, 2017, 2018, 2019)

6.7.6 Назначение предохранителей за задним сиденьем

№	Номинал	Защищенные цепи
1	5A	Радиочастотная связь (RadioRecord) RF) приемник. датчикы тревоги. Система контроля давления в шинах (TPMS).
2	-	-
3	-	-
4	5A	Входной модуль Databus.
5	5A	Контроль устойчивости.
6	5A	Моторный отсек блок предохранителей.
7	20A	Слева заднее сиденье для климата.
8	30A	Переднее сиденье пассажира.
9	5A	Торможение с электрическим стояночным тормозом (EPB).
10	5A	Подвеска.
11	-	-
12	-	-
13	-	-
14	5A	Выключатель педали тормоза.
15	30A	Обогрев заднего стекла.
16	5A	2017-2019: силовое управление.
17	5A	Системы бесключенных транспортных средств.
18	-	-
19	5A	Система управления двигателем.
20	10A	Подогрев рулевого колеса.
21	5A	Климатические стулья. Рулевое колесо. Задняя панель для консоли центра. датчикы тревоги. датчик дыма.
22	5A	Модуль управления трансмиссией. Задний дифференция. Выключатели для консолей. Регулятор передачи.
23	5A	Луч выравнивается.
24	5A	Передние противотуманные огни справа.
25	5A	Левый передний противотуманный огонь.
26	-	-
27	-	-
28	20A	2016: двойной модуль контроля за климатом для задних сидений. 2017-2019: заднее сиденье справа от климата.
29	20A	2016: двойной модуль контроля за климатом переднего сиденья. 2017-2019: Климатовое сиденье водителя. Подогрев сиденья водителя.
30	25A	Выключатели передней двери.
31	5A	Датчик дождя.
32	25A	Водитель.. выключатели дверей.
33	20A	Переднее пассажирское сиденье для климатического воздействия. Переднее подогрев пассажирского сиденья.
34	10A	Замок заливного бака.
35	-	-
36	5A	Защитный звук.
37	20A	Системы бесключенных транспортных средств.
38	15A	Моющие стекло.
39	25A	Выключатели левой задней двери.
40	5A	Водитель.. Выключатель памяти водителя. Часы. Выключатели для консолей. Задняя панель контроля за климатом.
41	5A	2016: Амп.
42	30A	Сидеть у водителя.
43	-	-
44	25A	Выключатели задних дверей справа.
45	20A	Переднее пассажирское сиденье.
46	20A/30A	Водитель.
47	-	-
48	20A/30A	2016 Модуль заднего сиденья с левой стороны. 2017-2019: Сиденье водителя.
49	5A	Правый боковой фара вращается.
50	5A	Левый боковой фара двигается.
51	5A	Выключатели рулевого колеса.
52	20A	Спереди прикуриватель.
53	20A	Сзади прикуриватель.
54	-	-
55	20A	Задние аксессуары.
56	10A	3.1.1 Дополнительная удерживающая система (SRS).
57	10A	2016: Перчаточный ящик, перчаточный огонь, передние и задние боковые консоли, солнцезащитные козырьки, тщеславные огни. 2017-2019: Управление электроэнергией. Ягуарсенс.
58	20A/30A	2016 Модуль заднего сиденья справа. 2017-2019 Задние пассажирские сиденья.
59	-	-
60	5A	2017-2019: Динамическая реакция. Закупочный датчик.
61	10A	2016: Комплексная антенна, кластерная группа, вентилятор кластера. 2017-2019 Иммобилизатор двигателя. Диспетчерская панель.
62	10A	Контроль за климатом.
63	20A	Переднее сочленение.
64	15A	Левую сторону сзади солнечных загаров.
65	-	-
66	5A	Диагностическая розетка.
67	-	-
68	-	-
69	15A	Справа сзади солнечный загар.

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

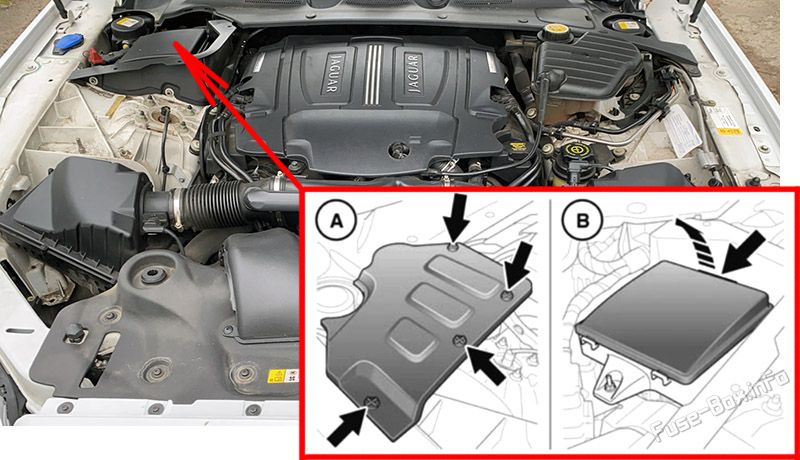

Освободите 4 поворотных фиксатора и снимите крышку двигателя, чтобы получить доступ к блоку предохранителей.
Снимите крышку блока предохранителей.

Location of the fuses in the engine compartment: Jaguar XJ (2016-2019)

Схема блока предохранителей

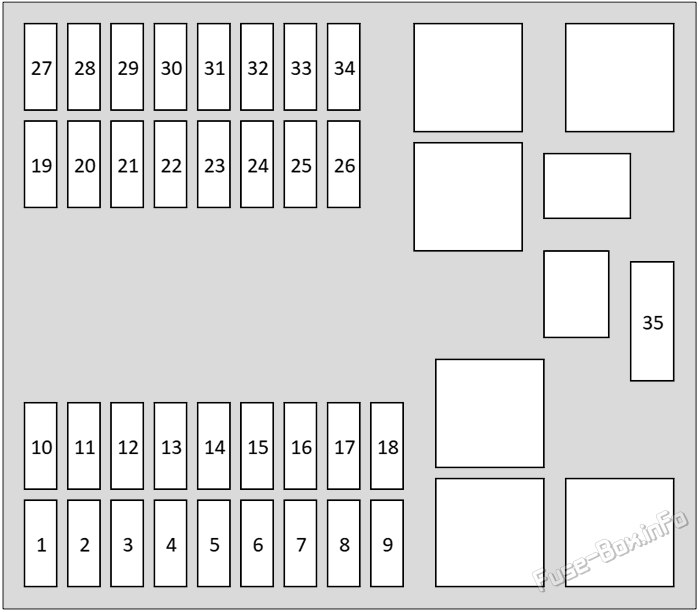

Under-hood fuse box diagram: Jaguar XJ (2016, 2017, 2018, 2019)

6.4.2 Назначение предохранителей в моторном отсеке

№	Номинал	Защищенные цепи
1	-	-
2	5A/10A	Датчики управления двигателем/Вентиляторы охлаждения двигателя и ящика Е.
3	25A	Крутые катушки зажигания.
4	30A	Ветровое стекло.
5	40A	Основная электрическая энергия в модуль.
6	40A	Правый боковой обогреватель ветрового стекла. Обогреваемые очистители.
7	30A	Все колеса (привод) AWD).
8	5A/10A	Кислородный датчик/активный двигатель.
9	10A	Холодильный вентилятор двигателя, управление двигателем.
10	-	-
11	-	-
12	10A/20A	Кислородные датчики Банк А/датчикы управления двигателем.
13	20A	Кислородные датчики Банк В.
14	5A	Адаптивное управление круизом (ACC).
15	20A	Кислородные датчики.
16	-	-
17	-	-
18	15A	Звуковой сигнал.
19	30A	Стартер.
20	40A	Антиблокировочная тормозная система (ABS).
21	25A	ABS.
22	15A	Левые боковые фары.
23	15A	Правые боковые фары.
24	-	-
25	15A	Водный насос для межохладительных систем -EWP.
26	40A	Мотор с водой.
27	5A	2016: Контроль. 2017-2019: стартер.
28	15A	Передача.
29	-	-
30	-	-
31	-	-
32	40A	Левый боковой обогреватель ветрового стекла.
33	-	-
34	-	-
35	80A	2016: вентилятор охлаждения.

Блоки предохранителей в багажном отделении

Расположение блока предохранителей

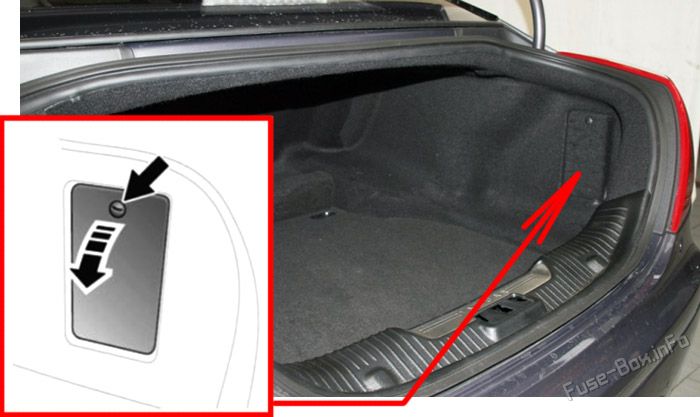

Блок предохранителей расположен за крышкой с правой стороны багажного отделения. Location of the fuses in the luggage compartment: Jaguar XJ (2016-2019)

Схема блока предохранителей

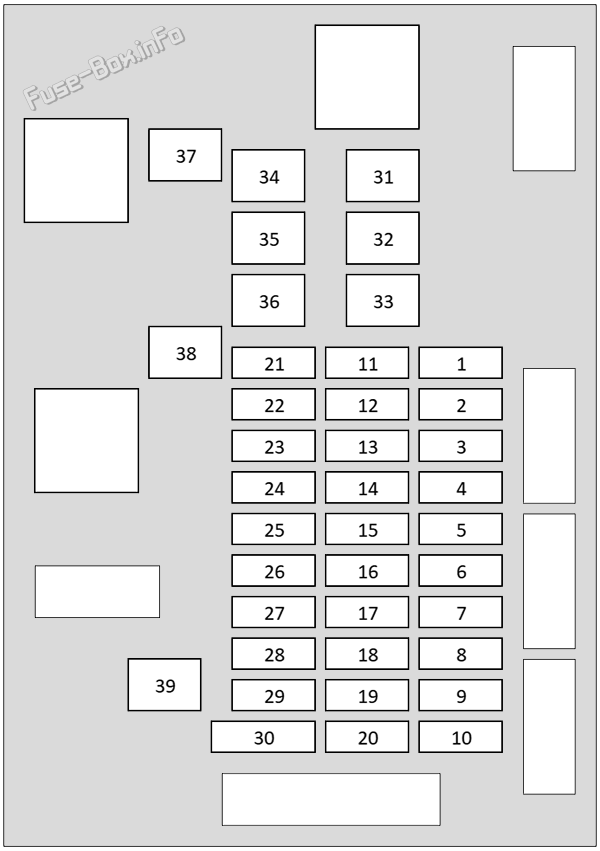

Trunk fuse box diagram: Jaguar XJ (2016, 2017, 2018, 2019)

Назначение предохранителей в багажном отделении

№	Номинал	Защищенные цепи
1	30A	Торможение с электрическим стояночным тормозом (EPB).
2	-	-
3	-	-
4	-	-
5	-	-
6	30A	Крышка ствола.
7	-	-
8	5A	Телематика.
9	-	-
10	-	-
11	20A	Переднее подогрев пассажирского сиденья. Переднее пассажирское сиденье для климатического воздействия.
12	10A	Выключатели передних сидений. Массаж переднего сиденья.
13	10A	Выключатели задних сидений. Массаж заднего сиденья.
14	20A	Подогрев сиденья водителя. Климатовое сиденье водителя.
15	-	-
16	10A	Системы шасси.
17	10A	Подвеска.
18	10A	2016: Главный контролер информации (IMC) вентилятор. 2017-2019: Система развлечений.
19	30A	2016 Топливный насос, модуль управления кузовом. 2017-2019: Топливный насос.
20	-	-
21	10A	Панель инструментов/диМ
22	10A	Фары. Камера. Лэйн, помоги. Автостоянка, внутреннее зеркало.
23	5A	Адаптивное управление круизом (ACC).
24	5A	Комбус данных gateway модуль GATEWAY).
25	5A	Подвеска.
26	20A	Нагретое заднее сиденье справа. Справа от заднего сиденья для изменения климата.
27	20A	Нагретое заднее сиденье с левой стороны. Слева заднее сиденье для климата.
28	-	-
29	-	-
30	2A	Электронный сбор сборов (в долл. США) VICS).
31	-	-
32	30A	EPB.
33	40A	Задний дифференция.
34	40A	Нагрев и вентиляция.
35	60A	Управление электроэнергией.
36	40A	Круто.
37	60A	Подвеска.
38	40A	Модуль управления кузовом/мощность
39	-	-

Дополнительный блок предохранителей в багажном отделении

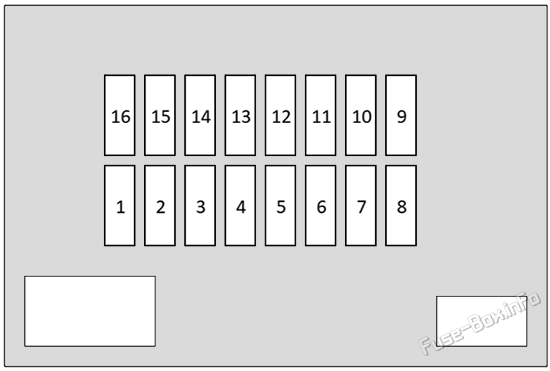

Для доступа к блоку предохранителей поднимите пол багажного отделения. Secondary luggage compartment fuse box: Jaguar XJ (2016, 2017, 2018, 2019)

№	Номинал	Защищенные цепи
1	15A	Прикосновение.
2	10A	Часы. Усилитель аудиосистемы. Переносной аудиоинтерфейс.
3	-	-
4	10A	2016: Вид на связь, навигация,TV.
5	15A	Система развлечений.
6	15A	Система развлечений.
7	-	-
8	-	-
9	-	-
10	-	-
11	-	-
12	-	-
13	-	-
14	-	-
15	15A	Нагрев и вентиляция.
16	-	-
