Предохранители и реле Jaguar Xk X150 2006-2014
Схемы относятся к указанным годам и вариантам Jaguar Xk X150 2006-2014. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Jaguar.
В этой статье рассматривается Jaguar XK второго поколения (X150), выпускавшийся с 2006 по 2014 год. Здесь представлены схемы блоков предохранителей для Jaguar XK 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя.
Схема предохранителей Jaguar XK 2006-2014

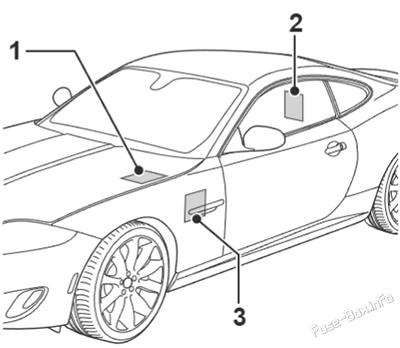

В автомобиле установлены три отдельных блока предохранителей, каждый из которых защищает свою группу электрических цепей. Блоки расположены в следующих местах:
- моторный отсек;
- 5.7.4.1 за задним сиденьем;
- салон.
Содержание
Блок предохранителей в салоне
Расположение блока предохранителей

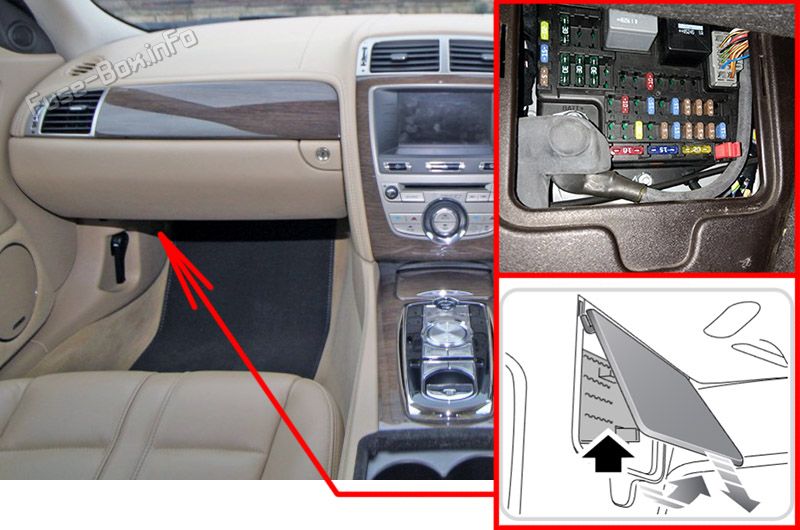

Блок предохранителей в салоне расположен под левой боковой панелью в зоне ног. Для доступа снимите левую панель и крышку блока предохранителей.

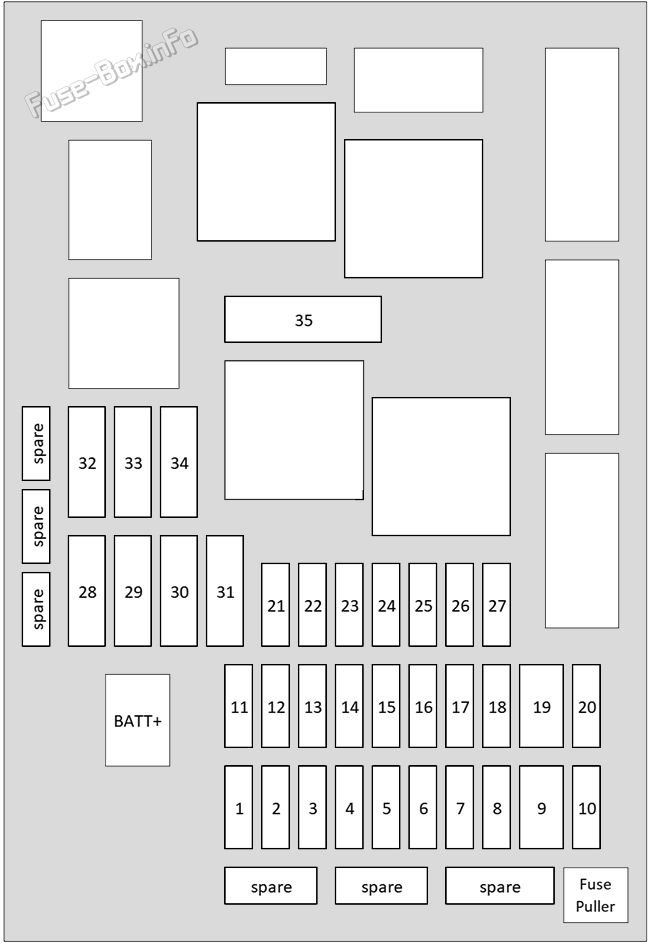

Схема блока предохранителей
| № | Номинал | Цикл |
|---|---|---|
| F1 | 20A | Климатические стулья. |
| F2 | 10A | ETS, логика электрического стояночного тормоза. |
| F3 | 20A | Модуль без ключей. |
| F4 | 20A | Климатические стулья. |
| F5 | 5A | Логика с помощью инструментов. |
| F6 | 15A | Кондиционер. |
| F7 | 5A | пассивная противоугонная система (PATS) передатчик/приемник. |
| F8 | 5A | Ножный тормозной переключатель. |
| F9 | 5A | Выключатель памяти пассажирских сидений, модуль пассажирских сидений, датчик загруженности. |
| F10 | 15A | Приборная панель (корректировка колонки). |
| F11 | - | Не используется. |
| F12 | 10A | Включается включавшая в себя внутреннюю лампу: карта, вежливость, носовой козырь, перчаточный ящик. В машине аспиратор. |
| F13 | - | Не используется. |
| F14 | 15A | Адаптивная динамическая система управления движением. |
| F15 | - | Не используется. |
| F16 | 15A | Передняя точка питания, премиальный усилитель звука, охлаждающий вентилятор. |
| F17 | 5A | OBD II. |
| F18 | 5A | Водитель (в случае использования модуля сиденья), сингапурская система дорожных цен, память о сиденьях (в случае водителя), окно и зеркальный распределительный пакет. |
| F19 | 5A | RF Приемник. |
| F20 | - | Не используется. |
| F21 | - | Не используется. |
| F22 | - | Не используется. |
| F23 | 10A | Побочная мощность каюты. |
| F24 | - | Не используется. |
| F25 | - | Не используется. |
| F26 | - | Не используется. |
| F27 | - | Не используется. |
| F28 | 30A | 2. Двигатель, предназначенный для пассажирских сидений (2). |
| F29 | 30A | Двигатель для пассажирских сидений (1). |
| F30 | 30A | Водитель (с) модуля сиденья (1). |
| F31 | - | Не используется. |
| F32 | 30A | Водитель (с) модуля сиденья (2). |
| F33 | - | Не используется. |
| F34 | - | Не используется. |
| F35 | - | Не используется. |
Блок предохранителей за задним сиденьем
Расположение блока предохранителей

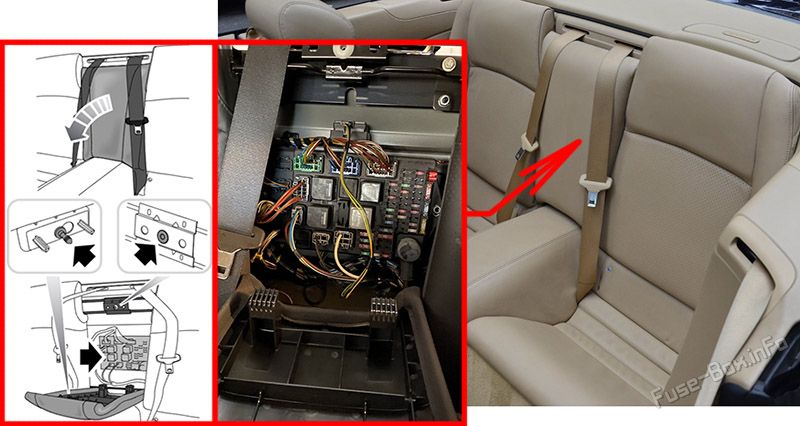

Блок предохранителей расположен за центральной секцией заднего сиденья. Чтобы снять центральную секцию, возьмитесь за неё и резко потяните.

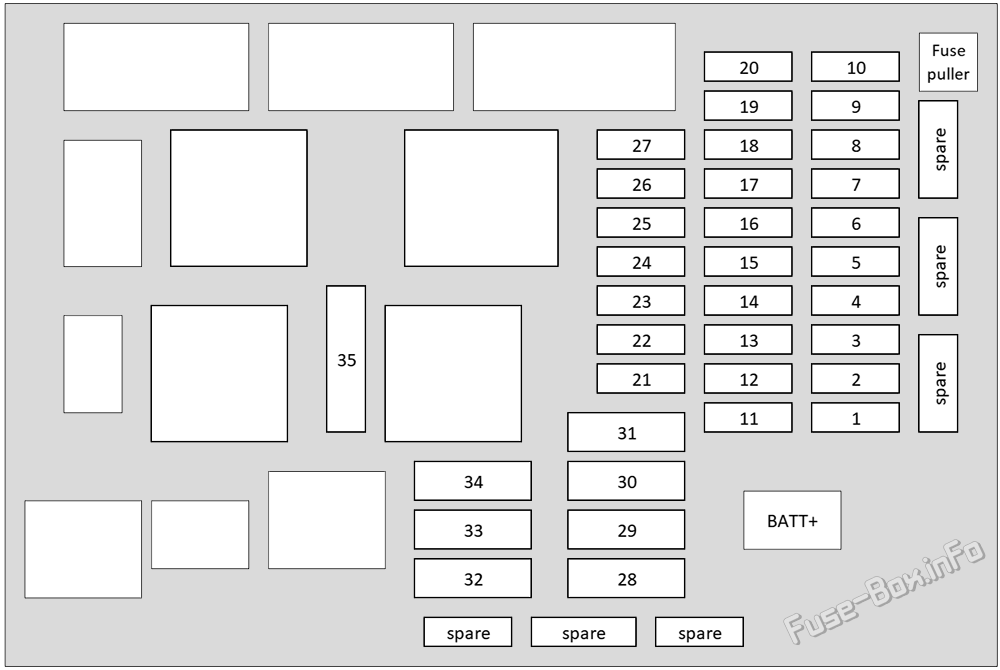

Схема блока предохранителей
| № | Номинал | Цикл |
|---|---|---|
| F1 | 25A | Зона дверей для пассажиров ECM. |
| F2 | 5A | Система контроля давления в шинах. |
| F3 | - | Не используется. |
| F4 | - | Не используется. |
| F5 | - | Не используется. |
| F6 | - | Не используется. |
| F7 | - | Не используется. |
| F8 | 5A | Логика крыши. |
| F9 | - | Не используется. |
| F10 | 10A | Соединительный соединитель В+. |
| F11 | - | Не используется. |
| F12 | - | Не используется. |
| F13 | 25A | Зона дверей водителя ECM, OBD2. |
| F14 | 10A | Навигационное судно,VICS- Власть. |
| F15 | - | Не используется. |
| F16 | - | Не используется. |
| F17 | 10A | Модуль управления удерживающими устройствами, набор приборов, классификационный датчик степени загруженности. |
| F18 | 30A | Торможение с электрическим стояночным тормозом (EPB). |
| F19 | 10A | Заряженные активные отработавшие газы. |
| F20 | - | Не используется. |
| F21 | 15A | IHU, предложение (IAV, ICM, ICP). |
| F22 | 5A | Телефон,VEMS- Власть. |
| F23 | 30A | Обогрев заднего стекла. |
| F24 | 10A | AUU. |
| F25 | 10A | DVD- Власть. |
| F26 | - | Не используется. |
| F27 | 10A | Датчик удара о пешеходов. |
| F28 | 40A | Э-Диф. |
| F29 | - | Не используется. |
| F30 | 40A | Задние каюты на крыше. |
| F31 | 30A | Подача энергии. |
| F32 | 40A | Подача энергии на крышу. |
| F33 | 30A | Модуль топливных насосов. |
| F34 | 40A | Мотор сгнившего воздуха. |
| F35 | - | Не используется. |
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

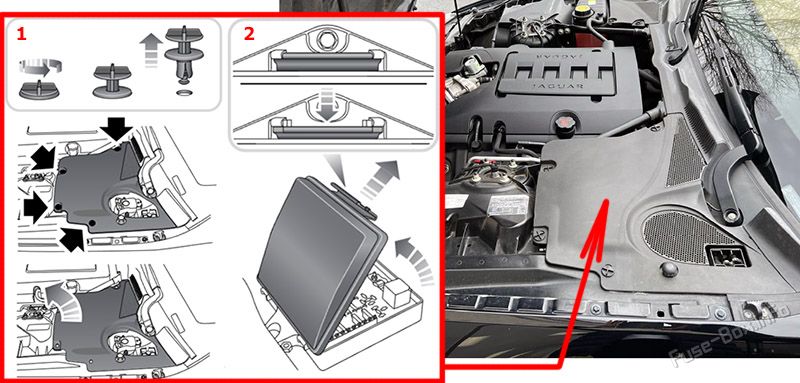

Блок предохранителей расположен с левой стороны моторного отсека под левой защитной крышкой.
- Снимите левую крышку моторного отсека.
- Нажмите на фиксаторы и поднимите крышку блока предохранителей.

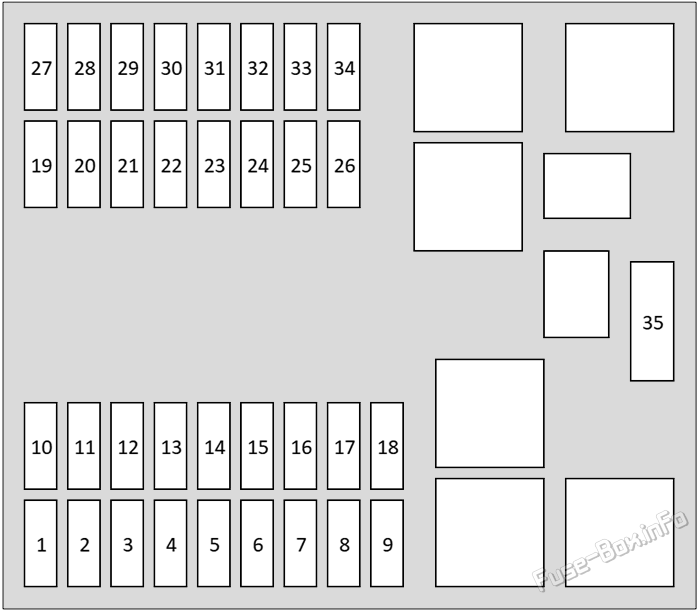

Схема блока предохранителей
| № | Номинал | Цикл |
|---|---|---|
| F1 | - | Не используется. |
| F2 | 5A | Адаптивная система переднего освещения -LH. |
| F3 | 5A | DSC ECU. |
| F4 | 30A | Насос. |
| F5 | - | Не используется. |
| F6 | 5A | Адаптивное управление круизом. |
| F7 | 40A | Нагреватель слева. |
| F8 | - | Не используется. |
| F9 | 15A | прикуриватель. |
| F10 | 15A | Флорн. |
| F11 | - | Не используется. |
| F12 | 10A | Тематический блок VAPS. |
| F13 | 5A | Адаптивная система переднего освещения -RH. |
| F14 | 15A | Крутые катушки зажигания. |
| F15 | - | Не используется. |
| F16 | - | Не используется. |
| F17 | 15A | ECM, TCM память. |
| F18 | 20A | EMS- основные,EMS- вторичный контроль. |
| F19 | 30A | Начинай. |
| F20 | 40A | DSC насос. |
| F21 | - | Не используется. |
| F22 | 20A | DSC клапаны. |
| F23 | - | Не используется. |
| F24 | 15A | Водный насос для межохладительных систем (только для двигателей с дополнительным зарядом). |
| F25 | - | Не используется. |
| F26 | 40A | Мотор с водой. |
| F27 | - | Не используется. |
| F28 | 15A | VVT Диод. |
| F29 | 5A | Температура масла. |
| F30 | 10A | Дроссельный двигатель. |
| F31 | 10A | вентилятор радиатора, ECM Холодильный вентилятор. |
| F32 | 40A | Нагреватель справа. |
| F33 | 20A | UHEGO- Банковские обогреватели. |
| F34 | 15A | UHEGO- Б-банковые обогреватели. |
| F35 | 80A/100A | вентилятор радиатора. |
