Предохранители и реле Jeep Cherokee (XJ, 1997-2001)
Схемы относятся к указанным годам и вариантам Jeep Cherokee (XJ, 1997-2001). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Jeep.
Расположение предохранителей Jeep Cherokee 1997-2001 гг.
Предохранители прикуривателя (розетка) в Jeep Cherokee Это предохранители №1 и №2 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

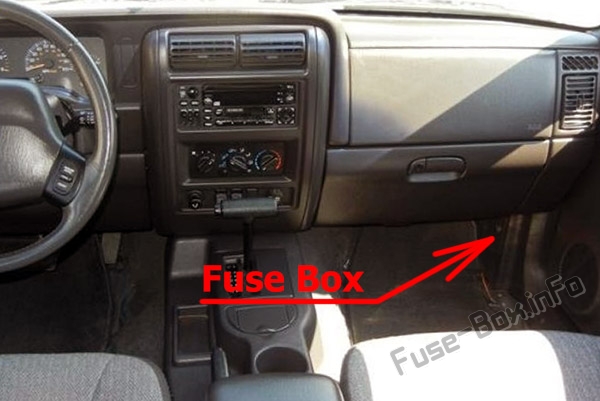

Расположение блока предохранителей
Он расположен за крышкой под бардачком.

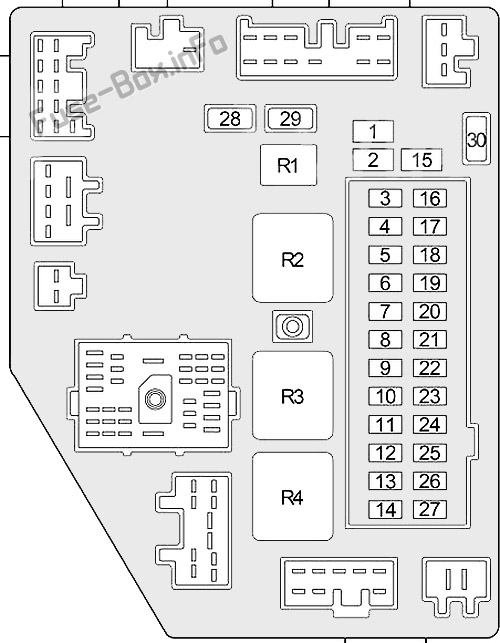

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 25 | Розетка |
| 2 | 25 | Зажигалка |
| 3 | 10 | Левая фара (дальний свет), реле противотуманных фар №1 |
| 4 | 10 | Левая фара (ближний свет), электродвигатель регулировки высоты |
| 5 | 10 | Правая фара (ближний свет), электродвигатель корректора, переключатель корректора фар, модуль дневных ходовых огней |
| 6 | 5 | Комбинация приборов, радиоприемник, переключатель заднего стеклоочистителя/омывателя, управление отопителем кондиционера или отопителем, переключатель обогревателя заднего стекла, переключатель увеличенного холостого хода, переключатель передних противотуманных фар, переключатель задних противотуманных фар, подсветка индикатора диапазона коробки передач (PRNDL), переключатель раздаточной коробки Освещение |
| 7 | 10 | Левый задний фонарь, левый передний стояночный фонарь, левый боковой габаритный фонарь, разъем для буксировки прицепа, номерной фонарь, реле передних противотуманных фар №1 ('98-'01), переключатель передних противотуманных фар, реле противотуманных фар |
| 8 | - | Не используется |
| 9 | 10 | Комбинация приборов, потолочная консоль, модуль иммобилайзера Sentry Key, модуль центра сообщений/подсказок (дизель), модуль задержки фар, компас |
| 10 | 15 | 1999–2001: Фонарь заднего хода, выключатель фонаря заднего хода (M/T), датчик диапазона коробки передач (A/T), модуль дневных ходовых огней, соленоид EVAP/продувки (бензин), реле вентилятора радиатора, муфта компрессора кондиционера. Реле, реле кислородного датчика ниже по потоку (бензин), реле кислородного датчика выше по потоку (бензин) |
| 11 | 20 | Бензин 1997–1998: Реле автоматического выключения, реле вентилятора радиатора, реле топливного насоса, реле муфты компрессора кондиционера, лампа заднего хода (выключатель лампы заднего хода (M/T), датчик диапазона коробки передач (A/T)), Модуль управления коробкой передач, рабочий цикл EVAP/соленоид продувки, насос обнаружения утечек EVAP, модуль дневных ходовых огней, соленоид гидротрансформатора, переключатель положения парковки/нейтрали; Бензин 1999–2001 гг.): модуль управления силовым агрегатом, модуль управления коробкой передач, реле автоматического отключения, реле топливного насоса; Дизель 1997–1998 гг.: модуль управления силовым агрегатом, выключатель фонаря заднего хода, реле подогревателя топлива, контроллер MSA; Дизель 1999-2001: Блок управления двигателем, реле подогревателя топлива |
| 12 | 10 | Комбинированный сигнализатор, реле обогревателя заднего стекла |
| 13 | - | Не используется |
| 14 | 10 | Зеркало с подогревом |
| 15 | 25 | Модуль двери пассажира (электростеклоподъемники/дверной замок) |
| 16 | 10 | Правая фара (дальний свет) |
| 17 | 15 | Радио |
| 18 | 10 | 1998–2001: Модуль двери водителя, переключатель зеркал с электроприводом ('99-'01), переключатель обогрева сиденья ('99-'01), реле обогрева сиденья ('99-'01), реле задних противотуманных фар ('99-' 01) |
| 19 | 10 | Реле стартера, выключатель блокировки сцепления (M/T) |
| 20 | 10 или 15 | 1997: разъем буксировки прицепа, реле левого поворота прицепа, реле правого поворота прицепа (10A); 1998–2001: Разъем буксировки прицепа, реле левого поворота прицепа, реле правого поворота прицепа (15A) |
| 21 | 15 | Реле звукового сигнала |
| 22 | 20 | Переключатель заднего стеклоочистителя/омывателя |
| 23 | 10 | Правый задний фонарь, правый передний стояночный фонарь, правый боковой габаритный фонарь |
| 24 | - | Не используется |
| 25 | 15 | Реле электровентилятора, привод заслонки смешения воздушных потоков, соленоид блокировки коробки передач тормоза, переключатель увеличенного холостого хода, управление отопителем кондиционера или управление отопителем, реле АБС, АБС |
| 26 | 10 | Модуль управления подушками безопасности |
| 27 | 10 | Модуль управления подушками безопасности |
| Автоматические выключатели | ||
| 28 | 25 или 30 | 1997–1998: модуль двери водителя/пассажира (электростеклоподъемники, дверной замок) (30A); 1999–2001: Модуль двери водителя/пассажира (стеклоподъемник, дверной замок) (25A) |
| 29 | 25 или 30 | 1997-1998: Сиденье с электроприводом (30А); 1999-2001: Сиденье с электроприводом, реле обогрева сиденья (25А) |
| 30 | 20 | Электродвигатель переднего стеклоочистителя, переключатель переднего стеклоочистителя/омывателя |
| Реле | ||
| R1 | Не используется | |
| R2 | Зажигалка | |
| R3 | Horn | |
| R4 | Обогрев заднего стекла |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

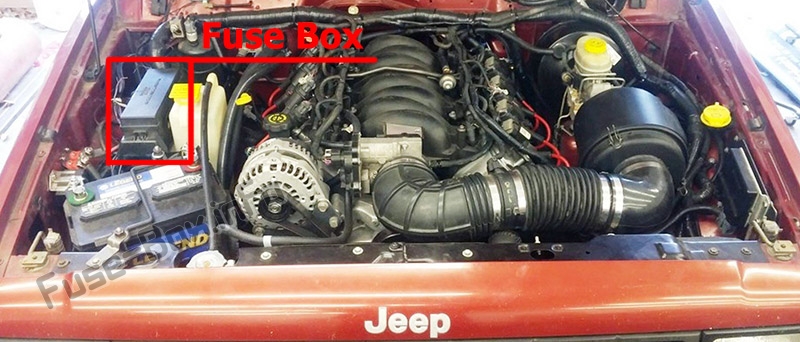

Расположение блока предохранителей

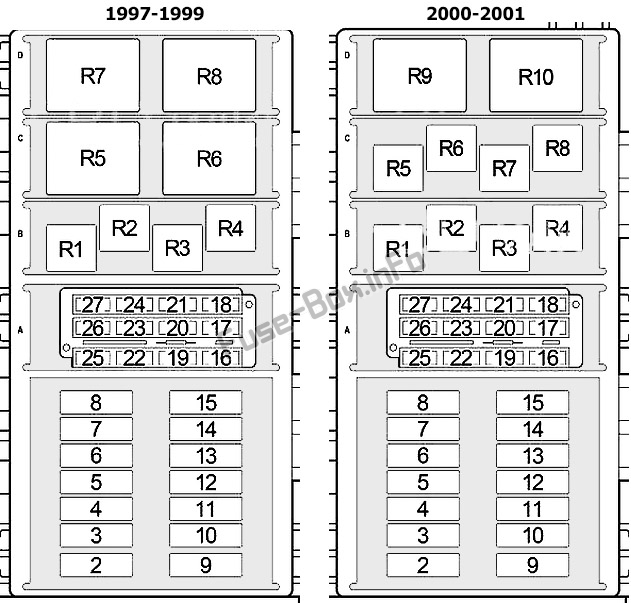

Схема блока предохранителей (бензин)
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | - | Не используется |
| 2 | 40 | Замок зажигания (реле прикуривателя, предохранители (в салоне): "8", "9", "10", "11", "17", "18", "27", "28", "30")) |
| 3 | 40 | Замок зажигания (предохранители (в салоне): «12», «19», «22», «24», «25», «26»)) |
| 4 | 40 или 50 | 1997: Предохранитель (салон): «1», «2», «15», «20», «21», «29» (40А); 1998-2001: Предохранители (салон): "1", "2", "15", "20", "21", "29" (50А) |
| 5 | 40 | Реле вентилятора радиатора |
| 6 | 40 | Реле электродвигателя вентилятора |
| 7 | 30 | Переключатель фар, модуль задержки фар, модуль дневных ходовых огней |
| 8 | 30 | 2000–2001: Реле автоматического отключения. |
| 9 | 20 | Реле муфты компрессора кондиционера, предохранитель (моторный отсек): «27» (2000–2001 гг.), «26» (1997–1999 гг.) |
| 10 | 20 или 30 | 1997–1998: Реле стартера, реле обогрева заднего стекла, предохранитель (в салоне): «13» (30 А); 1999-2001: Реле стартера (20А) |
| 11 | 30 | 1998–2001: Реле обогревателя заднего стекла, предохранитель (в салоне): «13» |
| 12 | 40 | ABS |
| 13 | 20 | ABS |
| 14 | - | Не используется |
| 15 | - | Не используется |
| 16 | 15 | Лампа купола, лампа багажника, комбинация приборов, плафон, радио, модуль управления коробкой передач, лампа подкапотного пространства, козырек/косметический светильник, потолочная консоль, модуль дистанционного доступа без ключа, лампа перчаточного ящика, компас, левый передний выключатель питания/переключатель окна (1997 LHD) ), Правый передний выключатель электрического замка/стеклоподъемника (1997 LHD) |
| 17 | 20 | 1997–1999 годы: переключатель фар, разъем канала передачи данных, реле задних противотуманных фар (1997 год), реле антенны с питанием (1998–1999 годы); 2000-2001: Реле датчика кислорода ниже по потоку, реле датчика кислорода выше по потоку |
| 18 | 15 | 2000–2001: Топливные форсунки, катушка, конденсатор катушки. |
| 19 | 20 или 25 | 1997–1999: Реле автоматического отключения (25A) 2000–2001: Переключатель фар, разъем канала передачи данных, реле питания антенны (20 А) |
| 20 | 15 | Комбинированный флешер |
| 21 | 15 или 20 | 1997–1999: Топливные форсунки, катушка зажигания, модуль управления силовым агрегатом (20 А) 2000–2001: Модуль управления силовым агрегатом (15 А) |
| 22 | 15 | Реле топливного насоса, модуль управления силовым агрегатом |
| 23 | 15 | Выключатель стоп-сигнала |
| 24 | 15 | 1997–1999: Кислородный датчик на выходе, кислородный датчик на входе |
| 25 | 15 | Реле противотуманных фар №2 (1998-2001), Реле противотуманных фар (1997-1999) |
| 26 | 20 | Усилитель мощности |
| 27 | 10 | Модуль иммобилайзера Sentry Key |
| Реле | ||
| R1 | Муфта компрессора кондиционера | |
| R2 | 1997-1999: Противотуманные фары; 1998-2001: Противотуманная фара №1 | |
| R3 | 1998-2001: Противотуманная фара №2 | |
| R4 | ABS | |
| R5 | 1997-1999: Вентилятор радиатора; 2000-2001: Топливный насос | |
| R6 | 1997–1999 годы: автоматическое отключение; 2000-2001: Стартер | |
| R7 | 1997–1999: Стартер; 2000-2001: Датчик кислорода вверх по течению | |
| R8 | 1997-1999: Топливный насос; 2000-2001: Кислородный датчик ниже по потоку | |
| R9 | 2000-2001: Вентилятор радиатора | |
| R10 | 2000–2001: автоматическое отключение |

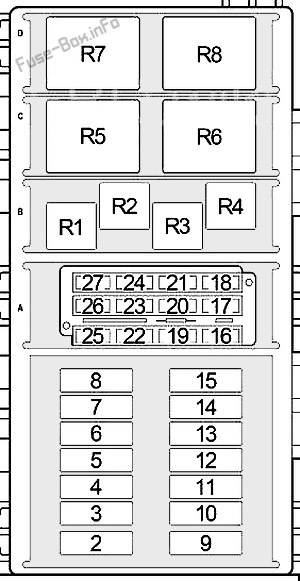

Схема блока предохранителей (дизель)
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | - | Не используется |
| 2 | 50 | Реле свечи накаливания |
| 3 | 50 | Реле свечи накаливания |
| 4 | 30 | 1997–1998: Реле питания дизельного двигателя (модуль топливного насоса, модуль управления трансмиссией, генератор, предохранитель (моторный отсек): «21»), предохранитель (моторный отсек): «24»; 1999–2001: Реле автоматического выключения (блок управления двигателем, топливный насос высокого давления, блок управления трансмиссией, реле вентилятора радиатора, реле муфты компрессора кондиционера), предохранитель (моторный отсек): «24» |
| 5 | 40 | Замок зажигания (реле прикуривателя, предохранители (в салоне): "8", "9", "10", "11", "17", "18", "27", "28", "30")) |
| 6 | 30 | Реле подогревателя топлива |
| 7 | 20 или 30 | 1997–1998: Реле стартера, реле обогрева заднего стекла, предохранитель (в салоне): «13» (30 А); 1999-2001: Реле стартера (20А) |
| 8 | 30 | Переключатель фар, модуль задержки фар |
| 9 | 50 | Предохранитель (салон): «1», «2», «15», «20», «21», «29» |
| 10 | 40 | Реле зажигания (предохранители (в салоне): "12", "19", "22", "24", "25", "26")) |
| 11 | 40 | Реле электродвигателя вентилятора |
| 12 | 40 | ABS |
| 13 | 40 | Реле вентилятора радиатора (1998-2001) |
| 14 | 20 | ABS |
| 15 | 30 | Реле обогревателя заднего стекла, предохранитель (в салоне): "13" (1999-2001) |
| 16 | 15 | Лампа плафона, лампа багажного отделения, комбинация приборов, плафон освещения, радио, модуль управления коробкой передач, лампа подкапотного пространства/выключатель ртути, козырек/косметический светильник, потолочная консоль, модуль дистанционного доступа без ключа, лампа перчаточного ящика, компас, левый передний электрический замок/переключатель стеклоподъемника (1997 с левым рулем), Правый передний выключатель электрического замка/стеклоподъемника (1997 с левым рулем) |
| 17 | - | Не используется |
| 18 | - | Не используется |
| 19 | 15 | Выключатель стоп-сигнала |
| 20 | 20 | Реле муфты компрессора кондиционера, предохранитель (моторный отсек): "27" |
| 21 | 20 | 1997–1998: реле свечей накаливания, датчик массового расхода воздуха, модуль топливного насоса, электронный вакуумный модулятор, реле муфты компрессора кондиционера. 1999–2001: Топливный насос высокого давления, реле свечей накаливания, соленоид рециркуляции отработавших газов. |
| 22 | 20 | Усилитель мощности |
| 23 | 15 | Комбинированный флешер |
| 24 | 10 | Модуль управления силовым агрегатом |
| 25 | 15 | Реле противотуманных фар |
| 26 | 20 | Переключатель фар, разъем канала передачи данных, реле питания антенны (1998–2001 гг.), реле задних противотуманных фар (1997 г.) |
| 27 | 10 | Модуль иммобилайзера Sentry Key (1998–2001 гг.), Потолочный модуль (1997 г.) |
| Реле | ||
| R1 | Муфта компрессора кондиционера | |
| R2 | Противотуманная фара (1997-1999) | |
| R3 | Противотуманная фара (2000-2001) | |
| R4 | ABS | |
| R5 | Вентилятор радиатора | |
| R6 | 1997–1999 годы: дизельная энергетика; 2000–2001: автоматическое отключение | |
| R7 | Стартер | |
| R8 | Подогреватель топлива |
