Предохранители и реле Jeep Liberty / Cherokee (KJ, 2002-2007)
Схемы относятся к указанным годам и вариантам Jeep Liberty / Cherokee (KJ, 2002-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Jeep.
Расположение предохранителей Jeep Liberty / Cherokee 2002-2007 гг.
Предохранители прикуривателя (розетка) в Jeep Liberty Это предохранители №3 (прикуриватель) и №16 (задняя розетка) в блоке предохранителей приборной панели.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский отсек

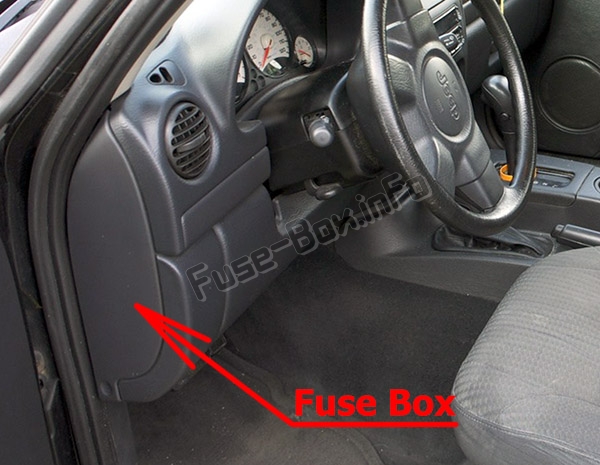

Панель предохранителей находится с левой стороны панели приборов за крышкой.
К крышке панели предохранителей прикреплена этикетка для идентификации каждого предохранителя для облегчения замены.
Моторного отсека

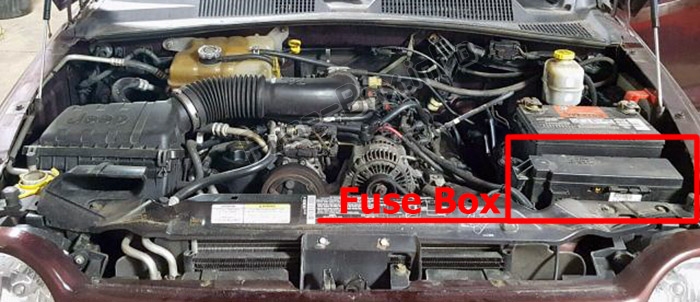

Центр распределения электроэнергии расположен в моторном отсеке рядом с аккумуляторной батареей.
В этом центре питания установлены вставные предохранители типа «картридж», которые заменяют встроенные плавкие вставки. Центр питания также содержит предохранители «Mini» и вставные полноразмерные и микрореле ISO. Наклейка внутри защелкивающейся крышки центра идентифицирует каждый компонент для упрощения замены в случае необходимости. Картриджные предохранители и реле можно приобрести у официального дилера.
Схемы блока предохранителей
Схемы блока предохранителей

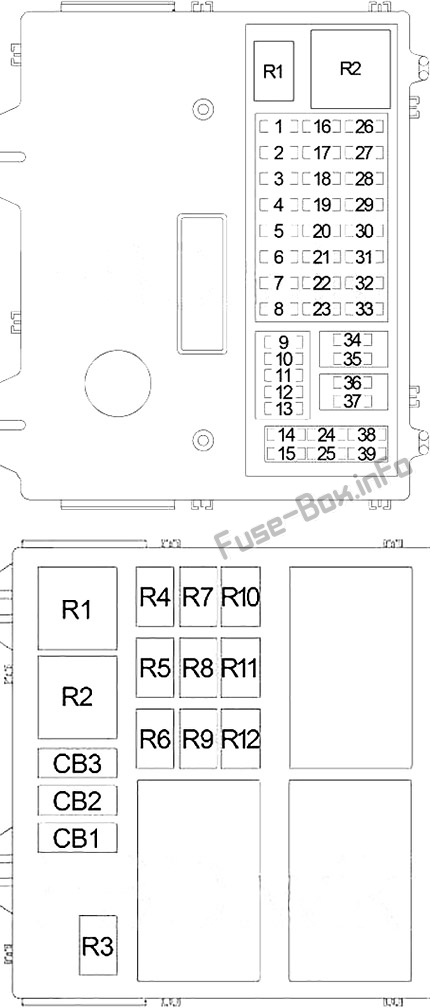

Пассажирский отсек
| полость | Amp | Описание |
|---|---|---|
| 1 | 15 А Синий | Реле звукового сигнала, реле люка с электроприводом, реле стеклоподъемников |
| 2 | 10 ампер красный | Задние противотуманные фары (только экспорт) |
| 3 | 20 ампер желтый | Зажигалка |
| 4 | 10 ампер красный | Ближний свет правой фары |
| 5 | 10 ампер красный | Левая фара ближнего света |
| 6 | 20 ампер желтый | Блок управления кузовным оборудованием/дверные замки с электроприводом |
| 7 | 10 ампер красный | Левый парковочный фонарь/левый задний фонарь/фонарь номерного знака |
| 8 | Запасной | |
| 9 | 10 ампер красный | Правый парковочный фонарь/правый задний фонарь/фонарь номерного знака/кластер |
| 10 | Запасной | |
| 11 | 15 А Синий | мигалка |
| 12 | 15 А Синий | Стоп-сигналы |
| 13 | 10 ампер красный | Модуль управления кузовным оборудованием /CMTC/ Cluster/Pass. Индикатор включения и выключения подушки безопасности, переключатель зеркала/световой панели с автоматическим дневным светом (только Renegade) |
| 14 | 10 ампер красный | Топливный насос PDC/муфта переменного тока, реле стартера/контроллер двигателя/контроллер трансмиссии (только дизель) |
| 15 | Запасной | |
| 16 | 20 ампер желтый | Розетка питания (сзади) |
| 17 | 15 А Синий | Задний стеклоочиститель |
| 18 | 20 ампер желтый | Радио дроссель и реле |
| 19 | 20 ампер желтый | Передние противотуманные фары/фары для буксировки прицепа и поворотники |
| 20 | Запасной | |
| 21 | 10 ампер красный | Радио |
| 22 | 20 ампер желтый | Модуль реле/антенны люка с электроприводом (только экспорт) |
| 23 | Запасной | |
| 24 | 10 ампер красный | Двигатель вентилятора PDC |
| 25 | 10 ампер красный | Переключатели обогрева сидений/головка управления HVAC/зарядка аккумуляторной батареи буксировки прицепа |
| 26 | 10 ампер красный | Правая фара дальнего света |
| 27 | 10 ампер красный | Дальний свет левой фары |
| 28 | Запасной | |
| 29 | 10 ампер красный | Индикатор обогрева зеркал/обогрева заднего стекла |
| 30 | 15 А Синий | Модуль обогрева сиденья |
| 31 | Запасной | |
| 32 | 10 ампер красный | Переключатель стеклоочистителей/передние и задние стеклоочистители |
| 33 | 10 ампер красный | Модуль SKIM/разъем канала передачи данных |
| 34 | 15 А Синий | Блок управления кузовным оборудованием/комбинация приборов/внутреннее освещение, модуль громкой связи/радио/CMTC/модуль ITM и сирена (только экспорт) |
| 35 | Запасной | |
| 36 | 10 ампер красный | Модуль управления подушками безопасности/Модуль классификации занятий (правое переднее сиденье) |
| 37 | 10 ампер красный | Модуль управления подушками безопасности |
| 38 | 10 ампер красный | Контроллер ABS/переключатель в сборе |
| 39 | 10 ампер красный | Аварийная сигнализация (указатели поворота)/ Переключатель фонарей заднего хода (только с механической коробкой передач)/ Переключатель диапазонов коробки передач (только с автоматической коробкой передач) |
| CB1 | Автоматический выключатель на 25 А | Сиденье с электроприводом |
| CB2 | - | - |
| CB3 | Автоматический выключатель на 20 А | Реле переднего стеклоочистителя (вкл/выкл), реле переднего стеклоочистителя (высокий/низкий уровень), электродвигатель переднего стеклоочистителя |
| Реле | ||
| R1 (передний) | Дальний свет | |
| R2 (спереди) | Дневной ходовой огонь | |
| R1 (задний) | Стеклоподъемник | |
| R2 (задний) | Обогрев заднего стекла | |
| R3 | Ближний свет | |
| R4 | Люк с электроприводом | |
| R5 | Передняя противотуманная фара | |
| R6 | Замок | |
| R7 | - | |
| R8 | Horn | |
| R9 | Отпирание пассажирской двери | |
| R10 | Задний противотуманный фонарь | |
| R11 | Парковая лампа | |
| R12 | Разблокировка двери водителя |
Центр распределения электроэнергии (бензин)
| полость | Amp | Описание |
|---|---|---|
| F1 | 40 А Зеленый | Двигатель вентилятора |
| F2 | 40 А Зеленый | Вентилятор радиатора |
| F3 | 50 ампер красный | Джей Би Сила |
| F4 | 40 А Зеленый | Насос АБС |
| F5 | 20 ампер желтый | НГК Транс |
| F6 | 30 ампер розовый | ASD |
| F7 | 50 ампер красный | Джей Би Сила |
| F8 | 40 А Зеленый | Зажигание/Пуск |
| F9 | 50 ампер красный | Джей Би Сила |
| F10 | 30 ампер розовый | Буксировка прицепа |
| F11 | Open | |
| F12 | 30 ампер розовый | световая полоса |
| F13 | 40 А Зеленый | Окна |
| F14 | 40 А Зеленый | Выключатель зажигания |
| F15 | 50 ампер красный | Джей Би Сила |
| F16 | Open | |
| F17 | Open | |
| F18 | Open | |
| F19 | 30 ампер розовый | Обогрев заднего стекла (HBL) |
| F20 | Open | |
| F21 | 20 ампер желтый | Муфта кондиционера |
| F22 | Open | |
| F23 | Open | |
| F24 | 20 ампер желтый | Топливный насос |
| F25 | 20 ампер желтый | Клапаны АБС |
| F26 | 25 ампер натуральный | Форсунки |
| F27 | Open | |
| F28 | 15 А Синий | Стартер |
| R29 | Половинное реле ISO | Топливный насос |
| R30 | Половинное реле ISO | Стартер |
| R31 | Половинное реле ISO | Стеклоочиститель вкл./выкл. |
| R32 | Половинное реле ISO | Стеклоочиститель Привет/Низ |
| R33 | Полное реле ISO | Х. Блоуэр |
| R34 | Полное реле ISO | Рад. Фанат привет |
| R35 | Половинное реле ISO | Муфта кондиционера |
| R36 | Open | |
| R37 | Половинное реле ISO | НГК Транс |
| R38 | Open | |
| R39 | Полное реле ISO | ASD |
| R40 | Полное реле ISO | Рад. Фан Ло |

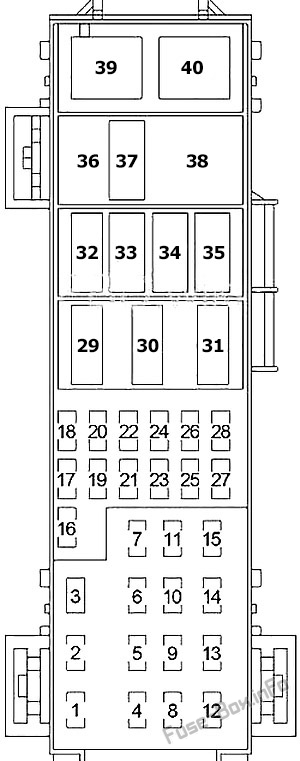

Центр распределения электроэнергии (дизель)
| полость | Amp | Описание |
|---|---|---|
| F1 | 40 А Зеленый | Двигатель вентилятора |
| F2 | 40 А Зеленый | Вентилятор радиатора |
| F3 | 50 ампер красный | Джей Би Сила |
| F4 | 40 А Зеленый | Насос АБС |
| F5 | Open | |
| F6 | 30 ампер розовый | ASD |
| F7 | 50 ампер красный | Джей Би Сила |
| F8 | 40 А Зеленый | Зажечь / Старт |
| F9 | 50 ампер красный | Джей Би Сила |
| F10 | 30 ампер розовый | Буксировка прицепа |
| F11 | 20 ампер желтый | Подогреватель топлива |
| F12 | 30 ампер розовый | световая полоса |
| F13 | 40 А Зеленый | Окна |
| F14 | 40 А Зеленый | Выключатель зажигания |
| F15 | 50 ампер красный | Джей Би Сила |
| F16 | 15 А Синий | ASD-канал |
| F17 | Open | |
| F18 | Open | |
| F19 | 30 ампер розовый | Обогрев заднего стекла (HBL) |
| F20 | Open | |
| F21 | 20 ампер желтый | Муфта кондиционера |
| F22 | Open | |
| F23 | Open | |
| F24 | Open | |
| F25 | 20 ампер желтый | Клапаны АБС |
| F26 | 25-амперные натуральные инжекторы | |
| F27 | Open | |
| F28 | 15 А Синий | Стартер |
| R29 | Половинное реле ISO | Подогреватель топлива |
| R30 | Половинное реле ISO | Стартер |
| R31 | Половинное реле ISO | Стеклоочиститель вкл./выкл. |
| R32 | Половинное реле ISO | Стеклоочиститель Привет/Низ |
| R33 | Полное реле ISO | Х. Блоуэр |
| R34 | Полное реле ISO | Рад. Фанат привет |
| R35 | Половинное реле ISO | Муфта кондиционера |
| R36 | Половинное реле ISO | Вязкое тепло |
| R37 | Open | |
| R38 | Open | |
| R39 | Полное реле ISO | ASD |
| R40 | Полное реле ISO | Рад. Фан Ло |
