Предохранители и реле Jeep Commander (XK, 2006-2010)

Схемы относятся к указанным годам и вариантам Jeep Commander (XK, 2006-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Jeep.

Расположение предохранителей Jeep Commander 2006-2010 гг.

Предохранители прикуривателя (розетка) Это предохранители № 9, № 14 в блоке предохранителей панели приборов и предохранители № 2, № 11 (2006–2008 гг.) Или № 4, № 6 (2009–2010 гг.) В центре распределения электроэнергии.

Оглавление

Расположение блока предохранителей

Блок предохранителей в салоне

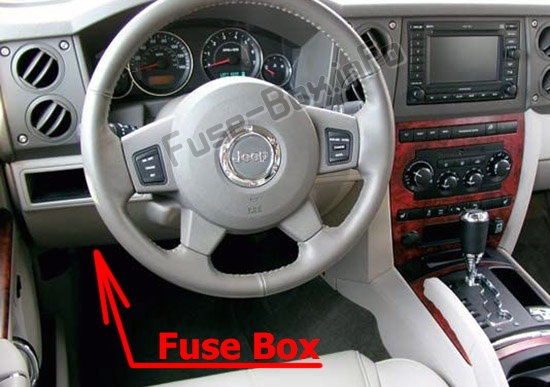

Панель предохранителей находится под панелью приборов чуть левее рулевой колонки возле педали тормоза (за крышкой рядом с OBD). Блок предохранителей в салоне

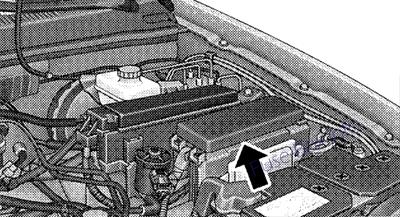

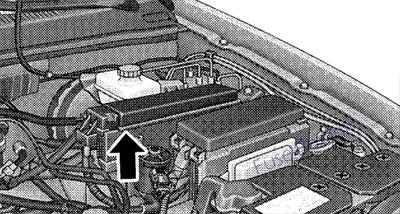

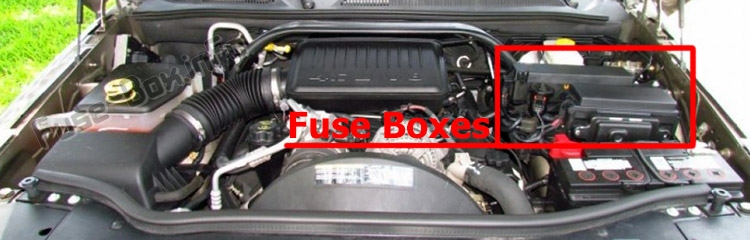

Блоки предохранителей под капотом

Центр распределения электроэнергии Блоки предохранителей под капотом

Встроенный силовой модуль
Блоки предохранителей под капотом

Схемы блока предохранителей

2006

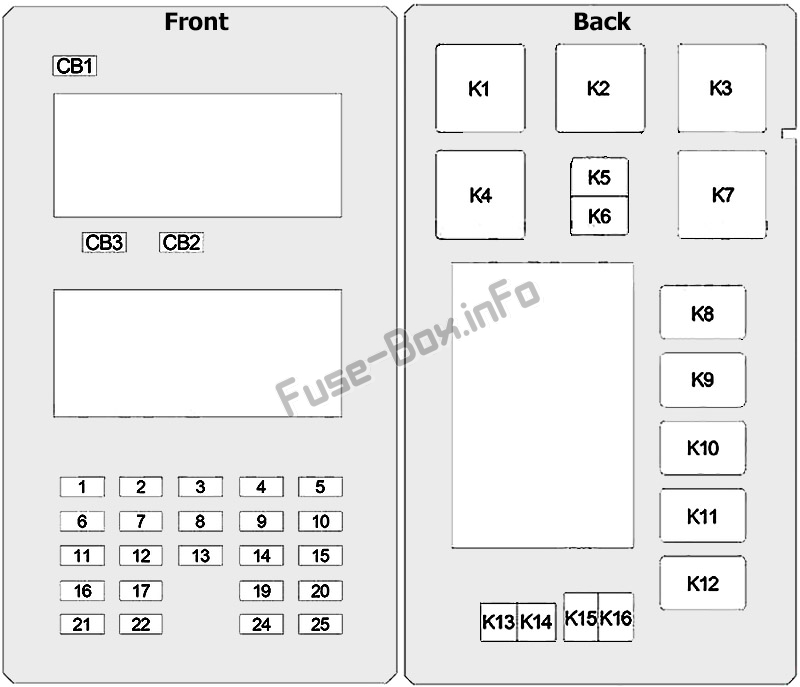

Блок предохранителей в салоне

Назначение предохранителей салона (2006 г.)

полость	Усилитель/Цвет	Описание
1	30 ампер розовый	Аудио усилитель (B+)
2	15 А Синий	Люк (В+)
3	10 ампер красный	Зеркало Htd (EBL)
4	20 ампер желтый	Выход Rr Power (B+)
5	10 ампер красный	Rr HVAC (R/O)
6	10 ампер красный	ОСМ (В+)
7	20 ампер желтый	Дверные замки (В+)
8	15 А Синий	Замок рулевого колеса (B+)
9	20 ампер желтый	Выход питания (B+)
10	10 ампер красный	Только выбег зажигания (R/O)
11	Запасной
12	10 ампер красный	Мем. Sw, плафон освещения (B+)
13	Запасной
14	20 ампер желтый	Сигарный литр (R/A)
15	10 ампер красный	Шинный пресс Пн (R/O)
16	10 ампер красный	SCM, Кластер OBD (B+)
17	15 А Синий	Стекло флиппера (B+)
19	10 ампер красный	ОСМ (р/с)
20	10 ампер красный	WCM, Кластер (R/S)
21	15 А Синий	Autowipe (задержка доступа)
22	15 А Синий	Задний стеклоочиститель (В+)
24	10 ампер красный	ПДК, ФКМ, А580 (р/с)
25	10 ампер красный	АБС, пер. Переключатель корпуса (R/S)
CB1	20 ампер	Дворники (В+)
CB2	20 ампер	Сиденье с электроприводом, сиденье с подогревом (B+)
CB3	20 ампер	Электрические стеклоподъемники, дверной замок, переключатель зеркал (с задержкой)

Реле
K1		-
K2		Розетка
K3		-
K4		Обогрев заднего стекла
K5		Пробег/аксессуар
K6		Run
K7		Задержка работы/аксессуаров
K8		Блокировка стоп-сигнала
K9		-
K10		-
K11		Откидное стекло
K12		Передача инфекции
K13		Замок
K14		Разблокировка двери водителя
K15		Отпирание пассажирской двери
K16		Задний стеклоочиститель

Центр распределения электроэнергии

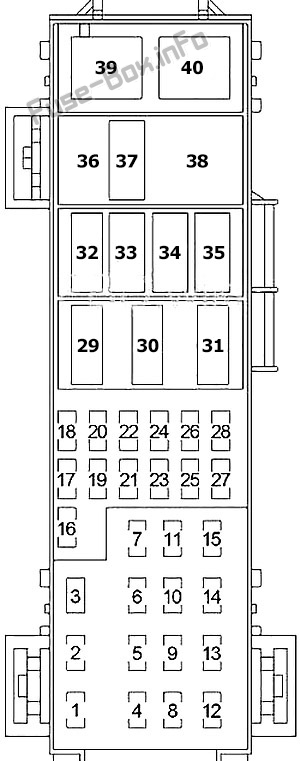

Центр распределения электроэнергии (2006 г.)

полость	Усилитель/Цвет	Описание
1	40 А Зеленый	Вентилятор ОВКВ
2	30 ампер розовый	Розетки
3	30 ампер розовый	Задний стеклоочиститель/зажигание R/O
4	30 ампер розовый	Насос АБС
5	50 ампер красный	Кабина Htr 1 (только дизель)
6	50 ампер красный	ASD
7	30 ампер розовый	Рр ОВКВ (XK)
8	40 А Зеленый	Задержка акк/места
9	Запасной
10	40 А Зеленый	Стартер/JB Мощность
11	30 ампер розовый	Cig Ltr/T-Tow
12	40 А Зеленый	EBL/Htd Зеркало
13	40 А Зеленый	Джей Би Сила
14	50 ампер красный	Кабина Htr 2 (только дизель)
15	50 ампер красный	Кабина Htr 3 (только дизель)
16	25 ампер натуральный	ИПМ/катушки
17	Запасной
18	20 ампер желтый	Муфта TCM/AC
19	20 ампер желтый	Игн Св
20	20 ампер желтый	PCM Batt (только бензин)
21	30 ампер розовый	Клапаны АБС
22	Запасной
23	20 ампер желтый	FDCM
24	20 ампер желтый	Топливный насос
25	20 ампер желтый	FDCM/E-дифф.
26	15 А Синий	Hyd/PCM (только дизель)
27	15 А Синий	Тормозные/стоп-сигналы
28	25 ампер натуральный	NGC/Инжекторы
29	Запасной
30	Запасной
31	Мини реле	Кабина Htr 1 Rly (только дизель)
32	Микрореле	TCM Rly (только бензин)
33	Микрореле	Стартер
34	Микрореле	Муфта переменного тока Rly
35	Микрореле	Топливный насос
36	Мини реле	Кабина Htr 3 Rly (только дизель)
38	Мини реле	Кабина Htr 2 Rly (только дизель)
39	Мини реле	Вентилятор HVAC Rly
40	Мини реле	АСД Рлай

Встроенный силовой модуль

Встроенный силовой модуль (2006 г.)

полость	Усилитель/Цвет	Описание
1	Микрореле	Стеклоочиститель вкл./выкл.
2	Микрореле	Стеклоочиститель Hi/Lo Rly
3	Микрореле	Рог Рли
4	Микрореле	Задняя противотуманная фара (только BUX)
5	Микрореле	Lt T-Tow Остановка/поворот Rly
6	Микрореле	Rt T-Tow Stop/Tow Rly
7	Микрореле	Парковые фонари
8	10 ампер красный	Лт Парк Лампы
9	10 ампер красный	Парковые фонари T-Tow
10	10 ампер красный	РТ Парк Лампы
11	Мини реле	Рад Фан Привет Рли
12	20 ампер желтый	ФКМ Бат № 4
13	20 ампер желтый	FCM Batt # 2
14	20 ампер желтый	Регулируемая педаль
15	20 ампер желтый	Противотуманные фары
16	20 ампер желтый	Horn
17	20 ампер желтый	Задние противотуманки
18	20 ампер желтый	FCM Batt # 1
19	20 ампер желтый	Lt T-Tow Остановка/поворот
20	20 ампер желтый	FCM Batt # 3
21	20 ампер желтый	Rt T-Tow Остановка/поворот
22	30 ампер розовый	FDCM мод
23	50 ампер красный	Рад Фан
24	Мини реле	Рэд Фан Ло Рли
25	Микрореле	Ft Противотуманные фары Rly
26	Микрореле	Регулируемая педаль
27	15 А Синий	ИОД №1
28	20 ампер желтый	ИОД №2 (аудио)
29	10 ампер красный	ORC (Ign R/.S)
30	10 ампер красный	ORC (зажигание R/O)

2007, 2008

Блок предохранителей в салоне

Назначение предохранителей салона (2007, 2008)

полость	Усилитель/Цвет	Описание
1	30 А Зеленый	Аудио усилитель (B+)
2	15 А Синий	Люк (В+)
3	10 ампер красный	Зеркало Htd (EBL)
4	20 ампер желтый	Выход Rr Power (B+)
5	10 ампер красный	Rr HVAC (R/O) (только XK)
6	Запасной (В+)
7	20 ампер желтый	Дверные замки (В+)
8	15 А Синий	Замок рулевого колеса (B+) (ELV)
9	20 ампер желтый	Выход питания (B+)
10	10 ампер красный	Модуль управления бортовой передачей (FDCM), вентиляция отопителя, кондиционер (HVAC), ряд переключателей. Переключатель раздаточной коробки, O/H, вентиляция отопителя, реле кондиционера (HVAC), система помощи при парковке сзади
11	Запасной (В+)
12	10 ампер красный	Модификации дверей, мем. Sw, лампы O/H, плафоны IP, освещение перчаточного ящика (B+)
13	10 ампер красный	Автоочистка (R/A)
14	20 ампер желтый	Сигарный литр (R/A)
15	10 ампер красный	Датчики давления в шинах (R/O)
16	10 ампер красный	Модуль рулевого управления (SCM), диаг. Соединитель, Кластер (B+)
17	15 А Синий	Стекло флиппера (B+)
19	Запасной (Р/С)
20	10 ампер красный	Модуль удаленного доступа Sentry Key (SKREEM), кластер (R/S)
21	Запасной (задержка акселератора)
22	15 А Синий	Задний стеклоочиститель (В+)
24	10 ампер красный	Реле центра распределения питания (PDC), модуль управления главной передачей (FDCM), передний модуль управления (FCM) (R/S), A580 (R/S)
25	10 ампер красный	Переключатель в сборе (BTSI), пер. Переключатель корпуса, ESP/ABS, катушка тормозного суппорта (R/S)
CB1	Автоматический выключатель на 20 А	Реле стеклоочистителя (вкл/выкл) (реле стеклоочистителя (высокий/низкий уровень))
CB2	Автоматический выключатель на 20 А	Сиденье с электроприводом, модуль сиденья с подогревом
CB3	Автоматический выключатель на 20 А	Электрические стеклоподъемники, дверной замок, переключатель зеркала

Реле
R1		-
R2		Розетка
R3		-
R4		Обогрев заднего стекла
R5		Пробег/аксессуар
R6		Run
R7		Задержка работы/аксессуаров
R8		Блокировка стоп-сигнала
R9		-
R10		-
R11		Откидное стекло
R12		Передача инфекции
R13		Замок
R14		Разблокировка двери водителя
R15		Отпирание пассажирской двери
R16		Задний стеклоочиститель

Центр распределения электроэнергии (2007 г.)

полость	Картриджный предохранитель	Мини-предохранитель	Описание
1	40 А Зеленый		Вентилятор ОВКВ
2	30 ампер розовый		Розетки
3	30 ампер розовый		Задний стеклоочиститель/зажигание R/O
4	30 ампер розовый		Насос АБС
5	50 ампер красный		Кабина Htr 1 (только дизель)
6	50 ампер красный		Автоматическое выключение (ASD)
7	30 ампер розовый		Rr HVAC (только XK)
8	40 А Зеленый		Задержка акк/места
9	40 А Зеленый		Электродвигатель задней двери (только XK)
10	40 А Зеленый		Стартер/распределительный блок (JB) Питание
11	30 ампер розовый		Cig Ltr/T-Tovv
12	40 А Зеленый		Обогрев заднего стекла (EBL)/заднее зеркало
13	40 А Зеленый		Соединительный блок (JB) Питание
14	50 ампер красный		Кабина Htr 2 (только дизель)
15	50 ампер красный		Кабина Htr 3 (только дизель)
16		25 ампер натуральный	Встроенный силовой модуль (IPM)/катушки
17		Запасной
18		20 ампер желтый	E Муфта ATX/AC
19		20 ампер желтый	Игн Св
20		20 ампер желтый	PCM Batt (только бензин)
21		30 А Зеленый	Клапаны АБС
22		20 ампер желтый	T-Tow (БУКС)
23		20 ампер желтый	Модуль управления конечной передачей (FDCM)
24		20 ампер желтый	Топливный насос
25		20 ампер желтый	Модуль управления конечной передачей (FDCM)
26		15 А Синий	Модуль управления силовым агрегатом (PCM) Автоматическое отключение (ASD) (только дизель)
27		15 А Синий	Тормозные/стоп-сигналы
28		25 ампер натуральный	Контроллер нового поколения (NGC)/форсунки

Реле
29	Запасной
30	Запасной
31	Мини реле		Кабина Htr 1 Rly (только дизель)
32	Микрореле		TCM Rly (только бензин)
33	Микрореле		Стартер
34	Микрореле		Муфта переменного тока Rly
35	Микрореле		Топливный насос
36	Мини реле		Кабина Htr 3 Rly (только дизель)
38	Мини реле		Кабина Htr 2 Rly (только дизель)
39	Мини реле		Вентилятор HVAC Rly
40	Мини реле		АСД Рлай

Центр распределения электроэнергии (2008 г.)

полость	Картриджный предохранитель	Мини-предохранитель	Описание
1	50 А Зеленый		Нагреватель PTC 1 (только дизель)
2	40 А Зеленый		Ксеноновые фары
3	50 А Зеленый		Нагреватель PTC 2 (только дизель)
4	30 ампер розовый		Розетки
5	50 ампер красный		Нагреватель PTC 3 (только дизель)
6	30 ампер розовый		Прикуриватель, Trail Tow Batt
7	40 А Зеленый		Задняя дверь с электроприводом (только для командира)
8	40 А Зеленый		Стартер, Джей Би Сила
9	—		Запасной
10	—		Запасной
11	40 А Зеленый		Вентилятор ОВКВ
12	30 ампер розовый		Задний стеклоочиститель, зажигание R/O
13	40 А Зеленый		Обогрев заднего стекла (EBL)/зеркало с подогревом
14	30 ампер розовый		Задний HVAC (при наличии)
15	—		Запасной
16	50 ампер красный		ASD
17	30 ампер розовый		Насос АБС
18	40 А Зеленый		Задержка аксессуаров, сиденья
19	40 А Зеленый		Джей Би Сила
20	—		Запасной
21		20 ампер желтый	Топливный насос
22		20 ампер желтый	TCM, муфта кондиционера
23		25 ампер натуральный	Инвертор мощности
24		20 ампер желтый	Задние сиденья с подогревом
25		20 ампер желтый	Модуль управления конечной передачей (FDCM)
26		15 А Синий	Стоп-сигналы
27		20 ампер желтый	Стиральная машина HD (при наличии)
28		30 А Зеленый	Клапаны АБС
29		20 ампер желтый	PCM Batt (только бензин)
30		—	Запасной
31		—	Запасной
32		15 А Синий	Модуль управления силовым агрегатом (только дизель)
33		20 ампер желтый	Модуль управления конечной передачей (FDCM) E-Diff
34		—	Запасной
35		20 ампер желтый	Trail-Tow Mod (только BUX)
36		—	Запасной
37		20 ампер желтый	Выключатель зажигания
38		20 ампер желтый	СПРЯТАННЫЙ Слева
39		20 ампер желтый	СПРЯТАННЫЙ правый
40		25 ампер натуральный	Контроллер нового поколения (NGC), форсунки
41		—	Запасной
42		—	Запасной
43		25 ампер натуральный	Катушки, Актуаторы
44		—	Запасной

Реле
R1			-
R2			Дизель: ПТК (№3)
R3			Управление передачей
R4			Омыватель фар
R5			Ксеноновые фары
R6			Дизель: ПТК (№1)
R7			Дизель: ПТК (№2)
R8			Зажигание (Работа/Пуск)
R9			Муфта компрессора кондиционера
R10			Топливный насос
R11			Стартер
R12			Двигатель вентилятора
R13			Автоматическое выключение

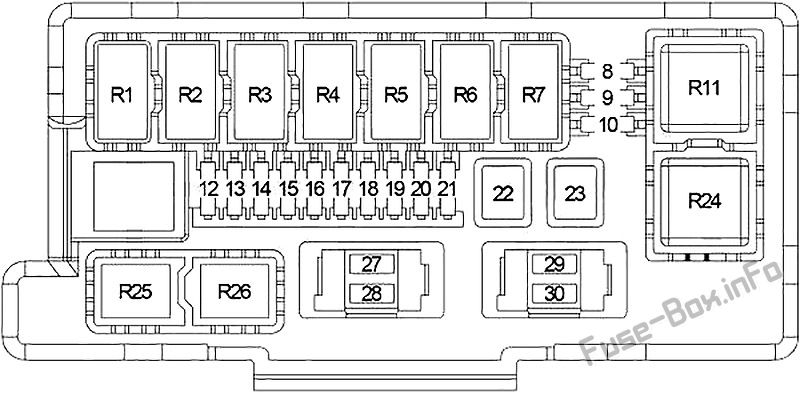

Встроенный силовой модуль (2007, 2008)

полость	Картриджный предохранитель	Мини-предохранитель	Описание
8		10 ампер красный	Лт Парк Лампы
9		10 ампер красный	Парковочные фонари для прицепов
10		10 ампер красный	РТ Парк Лампы
12		20 ампер желтый	Передний модуль управления (FCM), батарея № 4
13		20 ампер желтый	Передний модуль управления (FCM), батарея № 2
14		20 ампер желтый	Регулируемая педаль
15		20 ампер желтый	Противотуманные фары
16		20 ампер желтый	Horn
17		20 ампер желтый	Задний стеклоочиститель
18		20 ампер желтый	Передний модуль управления (FCM), батарея № 1
19		20 ампер желтый	Lt Trailer-Tow Stop/ Turn
20		20 ампер желтый	Передний модуль управления (FCM), батарея № 3
21		20 ампер желтый	Rt Trailer-Tow Stop/ Turn
22	30 ампер розовый		Модуль управления конечной передачей (FDCM) MOD
23	50 ампер красный		Вентилятор радиатора
27		15 А Синий	Выключение зажигания (IOD) #1
28		20 ампер желтый	Выключение зажигания (IOD) #2
29		10 ампер красный	Контроллер системы пассивной безопасности (ORC) R/S
30		10 ампер красный	Контроллер системы пассивной безопасности (ORC) R/O

Реле
R1			Стеклоочиститель (вкл./выкл.)
R2			Стеклоочиститель (высокий/низкий)
R3			Horn
R4			-
R5			Буксировка прицепа (левый поворот)
R6			Буксировка прицепа (правый поворот)
R7			Парковая лампа
R11			Вентилятор радиатора (высокая скорость)
R24			Вентилятор радиатора (низкая скорость)
R25			Передняя противотуманная фара
R26			Регулируемые педали

2009, 2010

Блок предохранителей в салоне

Назначение предохранителей салона (2009, 2010)

полость	Усилитель/Цвет	Описание
1	30 А Зеленый	Аудио усилитель (B+)
2	15 А Синий	Люк (В+)
3	10 ампер красный	Зеркало Htd (EBL)
4	20 ампер желтый	Выход Rr Power (B+)
5	10 ампер красный	Rr HVAC (R/O) (только командир)
6	Запасной (В+)
7	20 ампер желтый	Дверные замки (В+)
8	Запасной (В+)
9	20 ампер желтый	Выход питания (B+)
10	10 ампер красный	Модуль управления бортовой передачей (FDCM), обогреватель, вентиляция/кондиционер (HVAC), переключатель обогрева заднего сиденья, O/H, реле обогревателя, вентиляция/кондиционер (HVAC), система помощи при парковке сзади
11	Запасной (В+)
12	10 ампер красный	Дверные модификации, O/H лампы, IP-светильники, лампа перчаточного ящика (B+)
13	10 ампер красный	Автоочистка (R/A)
14	20 ампер желтый	Сигарный литр (R/A)
15	10 ампер красный	Датчики давления в шинах (R/O)
16	10 ампер красный	Верхний и нижний ряд переключателей, рис. Соединитель, Кластер (B+)
17	15 А Синий	Стекло флиппера (B+)
19	Запасной (Р/С)
20	10 ампер красный	Модуль управления рулевой колонкой (SCCM), комбинация приборов (R/S), буксировка прицепа BUX
21	Запасной (задержка акселератора)
22	15 А Синий	Задний стеклоочиститель (В+)
24	10 ампер красный	Реле центра распределения питания (PDC), модуль управления силовым агрегатом, A580 (R/S)
25	10 ампер красный	Переключатель в сборе (BTSI), пер. Переключатель корпуса, ESP/ABS, реле демпфирования прицепа
CB1	Автоматический выключатель на 20 А	Реле стеклоочистителя (вкл/выкл) (реле стеклоочистителя (высокий/низкий уровень))
CB2	Автоматический выключатель на 20 А	Сиденье с электроприводом, модуль сиденья с подогревом
CB3	Автоматический выключатель на 20 А	Электрические стеклоподъемники, дверной замок, переключатель зеркала

Реле
R1		-
R2		Розетка
R3		-
R4		Обогрев заднего стекла
R5		Пробег/аксессуар
R6		Run
R7		Задержка работы/аксессуаров
R8		Блокировка стоп-сигнала
R9		-
R10		-
R11		Откидное стекло
R12		Передача инфекции
R13		Замок
R14		Разблокировка двери водителя
R15		Отпирание пассажирской двери
R16		Задний стеклоочиститель

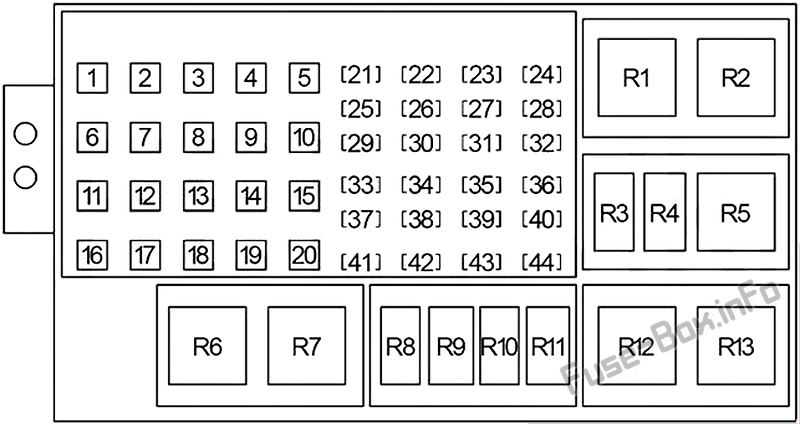

Центр распределения электроэнергии (2009, 2010)

полость	Картриджный предохранитель	Мини-предохранитель	Описание
1	50 ампер красный		Нагреватель PTC 1 (только дизель)
2	40 А Зеленый		Ксеноновые фары
3	50 ампер красный		Нагреватель PTC 2 (только дизель)
4	30 ампер розовый		Розетки
5	50 ампер красный		Нагреватель PTC 3 (только дизель)
6	30 ампер розовый		Прикуриватель, Trail Tow Batt
7	40 А Зеленый		Задняя дверь с электроприводом (только для командира)
8	40 А Зеленый		Стартер, Джей Би Сила
9	20 ампер синий		Передние электрические стеклоподъемники
10	—		Запасной
11	40 А Зеленый		Вентилятор ОВКВ
12	30 ампер розовый		Задний стеклоочиститель, зажигание R/O
13	40 А Зеленый		Обогрев заднего стекла (EBL)/зеркало с подогревом
14	30 ампер розовый		Задний HVAC (при наличии)
15	—		Запасной
16	50 ампер красный		ASD
17	30 ампер розовый		Насос АБС
18	40 А Зеленый		Задержка аксессуаров, сиденья
19	40 А Зеленый		Джей Би Сила
20	30 ампер розовый		Мотор стеклоочистителя
21		20 ампер желтый	Топливный насос
22		20 ампер желтый	TCM, муфта кондиционера
23		25 ампер натуральный	Инвертор мощности
24		20 ампер желтый	Задние сиденья с подогревом
25		20 ампер желтый	Модуль управления конечной передачей (FDCM)
26		15 А Синий	Стоп-сигналы
27		20 ампер желтый	Стиральная машина высокого давления (при наличии) (только экспорт)
28		30 А Зеленый	Клапаны АБС
29		20 ампер желтый	PCM Batt (только бензин)
30		—	Запасной
31		—	Запасной
32		15 А Синий	Модуль управления силовым агрегатом (только дизель)
33		20 ампер желтый	Модуль управления конечной передачей (FDCM) E-Diff
34		—	Запасной
35		20 ампер желтый	Trail-Tow Mod (только экспорт)
36		—	Запасной
37		20 ампер желтый	Выключатель зажигания
38		20 ампер желтый	СПРЯТАННЫЙ Слева
39		20 ампер желтый	СПРЯТАННЫЙ правый
40		25 ампер натуральный	Контроллер нового поколения (NGC), форсунки
41		20 ампер желтый	Сабвуфер (только SRT)
42		—	Запасной
43		25 ампер натуральный	Катушки, Актуаторы
44		—	Запасной

Реле
R1			-
R2			Дизель: ПТК (№3)
R3			Управление передачей
R4			Омыватель фар
R5			Ксеноновые фары
R6			Дизель: ПТК (№1)
R7			Дизель: ПТК (№2)
R8			Зажигание (Работа/Пуск)
R9			Муфта компрессора кондиционера
R10			Топливный насос
R11			Стартер
R12			Двигатель вентилятора
R13			Автоматическое выключение

Встроенный силовой модуль (2009, 2010)

полость	Картриджный предохранитель	Мини-предохранитель	Описание
8		10 ампер красный	Лт Парк Лампы
9		10 ампер красный	Парковочные фонари для прицепов
10		10 ампер красный	РТ Парк Лампы
12		20 ампер желтый	Передний модуль управления (FCM), батарея № 4
13		20 ампер желтый	Передний модуль управления (FCM), батарея № 2
14		20 ампер желтый	Регулируемая педаль
15		20 ампер желтый	Противотуманные фары
16		20 ампер желтый	Horn
17		20 ампер желтый	Задние противотуманные фары (только экспорт)
18		20 ампер желтый	Передний модуль управления (FCM), батарея № 1
19		20 ампер желтый	Lt Trailer-Tow Stop/ Turn
20		20 ампер желтый	Передний модуль управления (FCM), батарея № 3
21		20 ампер желтый	Rt Trailer-Tow Stop/ Turn
22	30 ампер розовый		Модуль управления конечной передачей (FDCM) MOD
23	50 ампер красный		Вентилятор радиатора
27		15 А Синий	Зажигание выключено (IOD) № 1 — модуль вторжения, спутниковое видео, модуль рулевого управления
28		20 ампер желтый	Зажигание выключено (IOD) # 2 - Радио
29		10 ампер красный	Контроллер системы пассивной безопасности (ORC) R/S
30		10 ампер красный	Контроллер системы пассивной безопасности (ORC) R/O

Реле
R1			Стеклоочиститель (вкл./выкл.)
R2			Стеклоочиститель (высокий/низкий)
R3			Horn
R4			-
R5			Буксировка прицепа (левый поворот)
R6			Буксировка прицепа (правый поворот)
R7			Парковая лампа
R11			Вентилятор радиатора (высокая скорость)
R24			Вентилятор радиатора (низкая скорость)
R25			Передняя противотуманная фара
R26			Регулируемые педали
