Предохранители и реле Jeep Cherokee (KL, 2014-2022)
Схемы относятся к указанным годам и вариантам Jeep Cherokee (KL, 2014-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Jeep.
Расположение предохранителей Jeep Cherokee 2014-2022 гг.
Предохранители прикуривателя (розетка) в Jeep Cherokee являются предохранители F60 (разъем питания — центральная консоль), F75 (прикуриватель) и F92 (2014 г.) или F91 (с 2015 г.) (задний разъем питания) в блоке предохранителей моторного отсека.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне
Расположение блока предохранителей

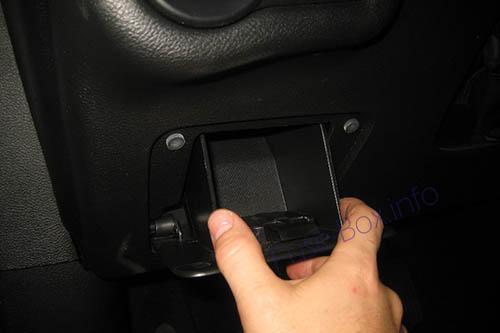

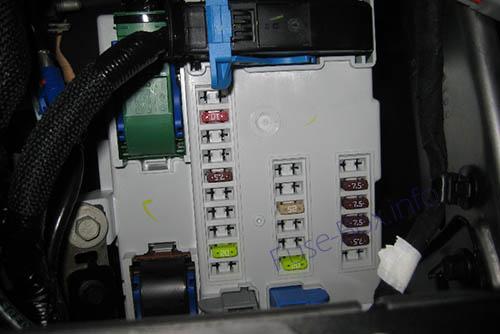

Внутренний блок предохранителей расположен в салоне на левой боковой панели позади вещевого отсека.

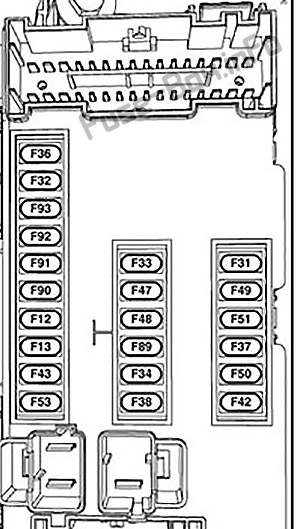

Схема блока предохранителей (2014-2019 гг.)
| полость | Плавкий предохранитель | Описание |
|---|---|---|
| F13 | 15 А Синий | Левый ближний свет |
| F32 | 10 ампер красный | Внутреннее освещение |
| F36 | 10 ампер красный | Модуль вторжения/Сирена — при наличии |
| F38 | 20 ампер желтый | Засов Все разблокировать |
| F43 | 20 ампер желтый | Насос омывателя спереди |
| F48 | 25 ампер чистый | Противотуманный фонарь задний левый/правый — при наличии |
| F49 | 7,5 А Коричневый | Поясничная поддержка |
| F50 | 7,5 А Коричневый | Беспроводная зарядная панель — при наличии |
| F51 | 10 ампер красный | Переключатель стеклоподъемника водителя/зеркала с электроприводом — при наличии |
| F53 | 7,5 А Коричневый | Порт UCI (USB и AUX) |
| F89 | 10 ампер красный | Дверные замки — разблокировка водителем |
| F91 | 7,5 А Коричневый | Левая передняя противотуманная фара (ближний и дальний свет) |
| F92 | 7,5 А Коричневый | Правая передняя противотуманная фара (High Line) |
| F93 | 10 ампер красный | Ближний свет справа |
Схема блока предохранителей (2020-2022 гг.)
| № | Amp. | Описание |
|---|---|---|
| F32 | 10A | Внутреннее освещение |
| F36 | 10A | Модуль вторжения/Сирена |
| F37 | 7.5A | Порт UCI (USB и AUX) |
| F38 | 20A | Засов Все разблокировать |
| F42 | 7.5A | Поясничная поддержка пассажира |
| F43 | 20A | Насос омывателя спереди |
| F48 | 25A | Противотуманная фара задняя левая/правая |
| F49 | 7.5A | Поясничная поддержка |
| F50 | 7.5A | Беспроводная зарядная панель |
| F51 | 7.5A | Переключатель стеклоподъемника водителя/зеркала с электроприводом |
Блок предохранителей под капотом
Блок предохранителей под капотом
Расположение блока предохранителей

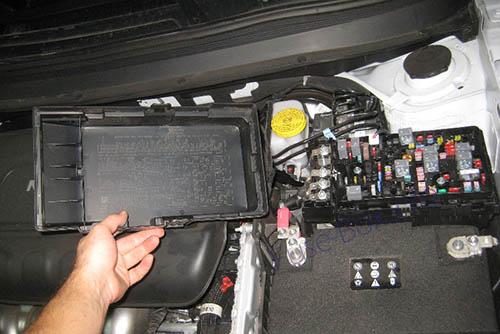

TЦентр распределения питания расположен в моторном отсеке рядом с аккумуляторной батареей. Этот центр содержит патронные предохранители, мини-предохранители и реле.
Этикетка, идентифицирующая каждый компонент, напечатана на внутренней стороне крышки.
Схема блока предохранителей (2014 г.)
| полость | Плавкий предохранитель | Картриджный предохранитель | Описание |
|---|---|---|---|
| F06 | — | — | Не используется |
| F07 | 15 А Синий | — | Модуль управления силовым агрегатом — PCM |
| F08 | 25 ампер чистый | — | Модуль управления двигателем (ECM) |
| F09 | — | — | Не используется |
| F10 | 20 ампер желтый | — | Блок отбора мощности (ПТУ) |
| F11 | — | — | Не используется |
| F12 | 20 ампер желтый | — | Тормозной вакуумный насос — при наличии |
| F13 | 10 ампер красный | — | Модуль управления двигателем (ECM) |
| F14 | 10 ампер красный | Модуль управления трансмиссией (DTCM) / Блок отбора мощности (PTU) — при наличии / Модуль тормозной системы (BSM) | |
| F15 | — | — | Не используется |
| F16 | 20 ампер желтый | — | Силовой агрегат |
| F17 | — | — | Не используется |
| F18 | — | — | Не используется |
| F19 | — | 40 А Зеленый | Соленоид стартера |
| F20 | 10 ампер красный | — | Муфта компрессора кондиционера |
| F21 | — | — | Не используется |
| F22 | 5-амперный загар | — | Вентилятор радиатора |
| F23 | 70 Ампер Тан | — | Модуль контроллера кузова (BCM) — канал 1 |
| F24 | — | — | Не используется |
| F25 | — | — | Не используется |
| F26 | — | 30 ампер розовый | Подогреватель топлива — только дизель |
| F27 | — | — | Не используется |
| F28 | 15 А Синий | — | Модуль управления коробкой передач (TCM) |
| F29 | — | — | Не используется |
| F30 | 10 ампер красный | — | Модуль управления двигателем (ECM) |
| F31 | — | — | Не используется |
| F32 | — | — | Не используется |
| F33 | — | 30 ампер розовый | Модуль двери водителя (DDM) — при наличии |
| F34 | — | 30 ампер розовый | Модуль контроллера кузова (BCM) — канал 3 |
| F35 | — | — | Не используется |
| F36 | — | — | Не используется |
| F37 | — | 50 ампер красный | Модуль стабилизации напряжения (VSM) — при наличии опции запуска/останова двигателя |
| F38 | — | 50 ампер красный | Вентилятор радиатора |
| F38 | — | 60 А Желтый | Свечи накаливания — только дизель — при наличии |
| F39 | — | 40 А Зеленый | Двигатель вентилятора ОВКВ |
| F40 | — | 20 ампер синий | Фонарь для буксировки прицепа — при наличии |
| F41 | — | 60 А Желтый | Модуль контроллера кузова (BCM) — канал 2 |
| F42 | — | 30 ампер розовый | Электрический стояночный тормоз (EPB) — левый |
| F43 | 20 ампер желтый | Буксировка прицепа Левый стоп-сигнал/поворотник — при наличии | |
| F44 | — | 30 ампер розовый | Буксировка прицепа / 7-ходовой соединитель — при наличии |
| F45 | — | 30 ампер розовый | Модуль двери пассажира (PDM) — при наличии |
| F46 | — | 25 ампер чистый | Люк на крыше — при наличии |
| F47 | — | 30 ампер розовый | Модуль управления трансмиссией (DTCM) |
| F48 | — | — | Не используется |
| F49 | — | 30 ампер розовый | Инвертор питания (115 В переменного тока) — при наличии |
| F50 | — | 30 ампер розовый | Задняя дверь с электроприводом — при наличии |
| F51 | — | — | Не используется |
| F52 | — | — | Не используется |
| F53 | — | 30 ампер розовый | BSM-ЭБУ и клапаны |
| F54 | — | 30 ампер розовый | Блок управления нагревателем мочевины — при наличии дизельного двигателя |
| F55 | 10 ампер красный | Датчики слепых зон / Компас / Камера заднего вида (при наличии) / Переключатели обогрева заднего сиденья / Лампа в багажнике УФ-лампа / Зарядное устройство для лампы-вспышки | |
| F56 | 15 А Синий | — | Модуль узла зажигания (1GNM)/KIN/RF Hub/электрический замок рулевой колонки (ESL) |
| F57 | 20 ампер желтый | — | Двигатель топливного насоса |
| F58 | 10 ампер красный | — | Модуль классификации пассажиров |
| F59 | — | — | Не используется |
| F60 | 20 ампер желтый | — | Розетка питания — центральная консоль |
| F61 | — | — | Не используется |
| F62 | 10 ампер красный | — | Зеркала с подогревом — при наличии |
| F63 | 25 ампер чистый | — | Передние сиденья с подогревом — при наличии |
| F64 | 25 ампер чистый | Рулевое колесо с подогревом / задние сиденья с подогревом — при наличии | |
| F65 | 15 А Синий | — | HVAC (ECC) / Кластер панели приборов (1 шт.) |
| F66 | 10 ампер красный | Датчик температуры в автомобиле / датчик влажности / модуль системы помощи водителю (DASM) / система помощи при парковке (PAM) | |
| F67 | — | — | Не используется |
| F68 | — | — | Не используется |
| F69 | 10 ампер красный | — | Переключатель блока передачи мощности (TSBM) / активная заслонка решетки радиатора (AGS) — при наличии |
| F70 | — | — | Не используется |
| F71 | 20 ампер желтый | — | Антиобледенитель ветрового стекла — при наличии |
| F72 | 5-амперный загар | — | Интеллектуальный датчик аккумуляторной батареи (IBS), если он оснащен опцией запуска/остановки двигателя |
| F72 | 20 ампер желтый | — | Trailer Tow RT Стоп-сигналы / указатели поворота — при наличии |
| F73 | — | 30 ампер розовый | Обогреватель заднего стекла / Обогреватель |
| F74 | — | 20 ампер синий | Модуль управления двигателем (ECM) Бензиновый двигатель — при наличии |
| F75 | 20 ампер желтый | — | Зажигалка |
| F76 | 20 ампер желтый | — | Модуль заднего дифференциала (RDM) — при наличии |
| F77 | 10 ампер красный | — | Переключатель открывания топливного люка/педали тормоза |
| F78 | 10 ампер красный | — | Диагностический порт / Модуль управления рулевой колонкой (SCCM) / Цифровое телевидение — при наличии |
| F79 | 10 ампер красный | Интегрированный центральный стек (ICS) / HVAC / модуль блока дополнительных переключателей (ASBM) / кластер приборной панели (1 шт.) | |
| F80 | 20 ампер желтый | — | Радио/CD - при наличии |
| F81 | — | — | Не используется |
| F82 | — | — | Не используется |
| F83 | — | 30 ампер розовый | Насос омывателя фар — при наличии |
| F84 | — | 40 А Зеленый | Модуль тормозной системы (BSM) — двигатель насоса, если он оснащен дизельным двигателем |
| F84 | — | 20 ампер синий | Фонари заднего хода прицепа — при наличии бензинового двигателя |
| F85 | — | — | Не используется |
| F86 | — | — | Не используется |
| F87 | — | — | Не используется |
| F88 | 15 А Синий | Модуль предотвращения столкновений (CMM) / электрохромное зеркало / модуль смарт-камеры — при наличии | |
| F89 | 10 ампер красный | — | Регулировка уровня фар — при наличии |
| F90 | — | — | Не используется |
| F91 | — | — | Не используется |
| F92 | 20 ампер желтый | — | Задняя розетка |
| F93 | — | 40 А Зеленый | Модуль тормозной системы (BSM) — двигатель насоса — при наличии бензинового двигателя |
| F94 | — | 30 ампер розовый | Электрический стояночный тормоз (EPB) — правый |
| F95 | 10 ампер красный | — | Электрохроматическое зеркало/датчик дождя/люк на крыше – при наличии |
| F96 | 10 ампер красный | — | Контроллер системы пассивной безопасности (ORC) |
| F97 | 10 ампер красный | — | Контроллер системы пассивной безопасности (ORC) |
| F98 | 25 ампер чистый | — | Аудиоусилитель — при наличии |
| F99 | 30 ампер розовый | Модуль буксировки прицепа — при наличии бензинового двигателя | |
| F100 | — | — | Не используется |
| CB1 | Сиденье с электроприводом (водитель) | ||
| CB2 | Сиденье с электроприводом (пасс) | ||
| CB3 | Стеклоподъемник |
Схема блока предохранителей (2015 г.)
| полость | Плавкий предохранитель | Картриджный предохранитель | Описание |
|---|---|---|---|
| F06 | - | - | Не используется |
| F07 | 15 А Синий | — | Модуль управления силовым агрегатом — PCM |
| F08 | 25 ампер чистый | - | Модуль управления двигателем (ECM) |
| F09 | - | - | Не используется |
| F10 | 20 ампер желтый | Блок передачи мощности (PTU) — при наличии | |
| F11 | - | - | Не используется |
| F12 | 20 ампер желтый | Тормозной вакуумный насос — при наличии | |
| F13 | 10 ампер красный | - | Модуль управления двигателем (ECM) |
| F14 | 10 ампер красный | Модуль управления трансмиссией (DTCM) / блок отбора мощности (PTU) / модуль тормозной системы (BSM) — при наличии | |
| F15 | - | - | Не используется |
| F16 | 20 ампер желтый | - | Силовой агрегат |
| F17 | - | - | Не используется |
| F18 | - | - | Не используется |
| F19 | - | 40 А Зеленый | Соленоид стартера |
| F20 | 10 ампер красный | - | Муфта компрессора кондиционера |
| F21 | - | - | Не используется |
| F22 | 5-амперный загар | - | Вентилятор радиатора |
| F23 | 70 Ампер Тан | — | Модуль контроллера кузова (BCM) — канал 2 |
| F23 | 50 ампер красный | Модуль стабилизации напряжения (VSM), питание № 2 — при наличии опции запуска/останова двигателя | |
| F24 | 20 ампер желтый | — | Задний стеклоочиститель — при наличии опции запуска/остановки двигателя |
| F25B | 20 ампер желтый | — | Передний омыватель — при наличии опции запуска/останова двигателя |
| F26 | - | 30 ампер розовый | Подогреватель топлива — только дизель |
| F27 | - | - | Не используется |
| F28 | 15 А Синий | “ | Модуль управления коробкой передач (TCM) |
| F29 | - | - | Не используется |
| F30 | 10 ампер красный | “ | Модуль управления двигателем (ECM)/(EPS)/(PCM) |
| F31 | - | - | Не используется |
| F32 | - | - | Не используется |
| F33 | - | - | Не используется |
| F34 | - | - | Не используется |
| F35 | - | - | Не используется |
| F36 | - | - | Не используется |
| F37 | - | - | Не используется |
| F38 | - | - | Не используется |
| F38 | — | 60 А Желтый | Свечи накаливания (только дизель) — при наличии |
| F39 | - | 40 А Зеленый | Двигатель вентилятора ОВКВ |
| F40 | — | 20 ампер синий | Фонарь для буксировки прицепа — при наличии |
| F40 | — | 30 ампер розовый | Насос омывателя фар — при наличии |
| F41 | — | 60 А Желтый | Модуль контроллера кузова (BCM) — канал 1 |
| F41 | 50 ампер красный | Модуль стабилизации напряжения — линия 1 — при наличии опции запуска/останова двигателя | |
| F42 | — | 30 ампер розовый | Электрический тормозной модуль буксировки прицепа |
| F43 | 20 ампер желтый | - | Двигатель топливного насоса |
| F44 | — | 30 ампер розовый | Буксировка прицепа / 7-контактный соединитель — при наличии |
| F45 | — | 30 ампер розовый | Модуль двери пассажира (PDM) — при наличии |
| F46 | — | 25 ампер чистый | Люк на крыше / Skyslider — при наличии |
| F47 | — | 30 ампер розовый | Модуль управления трансмиссией (DTCM) |
| F48 | — | 30 ампер розовый | Модуль двери водителя — при наличии |
| F49 | — | 30 ампер розовый | Инвертор питания (115 В переменного тока) — при наличии |
| F50 | - | 30 ампер розовый | Задняя дверь с электроприводом — при наличии |
| F51 | - | - | Не используется |
| F52 | — | 30 ампер розовый | Передние стеклоочистители — при наличии опции запуска/остановки двигателя |
| F53 | - | 30 ампер розовый | Модуль тормозной системы и клапаны |
| F54 | — | 30 ампер розовый | Модуль управления кузовным оборудованием (BCM), канал 3 |
| F55 | 10 ампер красный | Датчики слепых зон / Компас / Камера заднего вида / Лампа в багажнике с зарядным устройством для фонарика — при наличии | |
| F56 | 15 А Синий | Модуль узла зажигания (IGNM)/KIN/RF Hub/электрический замок рулевой колонки (ESL) | |
| F57 | 20 ампер желтый | — | Фары буксировки прицепа слева — при наличии |
| F58 | 10 ампер красный | - | Модуль классификации пассажиров |
| F59 | — | 30 ампер розовый | Модуль управления трансмиссией (DTCM) при наличии |
| F60 | 20 ампер желтый | - | Розетка питания — центральная консоль |
| F61 | 20 ампер желтый | — | Фары буксировки прицепа справа — при наличии |
| F62 | 20 ампер желтый | — | Антиобледенитель ветрового стекла — при наличии |
| F63 | 20 ампер желтый | — | Передние сиденья с подогревом — при наличии |
| F64 | 20 ампер желтый | — | Рулевое колесо с подогревом — при наличии |
| F65 | 10 ампер красный | Датчик температуры в автомобиле / Датчик влажности / Модуль системы помощи водителю (DASM) / Система помощи при парковке (PAM) — при наличии опции «Стоп/Старт» | |
| F66 | 15 А Синий | — | HVAC (ECC) / Комбинация приборов (IPC) |
| F67 | 10 ампер красный | Датчик температуры в автомобиле/датчик влажности/модуль системы помощи водителю (DASM)/система помощи при парковке (PAM) — если не оснащен опцией «стоп/старт» | |
| F68 | - | - | Не используется |
| F69 | 10 ампер красный | Переключатель блока передачи мощности (TSBM) / активная заслонка решетки радиатора (AGS) — при наличии | |
| F70 | 5-амперный загар | Интеллектуальный датчик аккумуляторной батареи, если он оснащен опцией запуска/остановки двигателя | |
| F71 | 20 ампер желтый | Правая ксеноновая фара, если она оснащена опцией запуска/остановки двигателя | |
| F72 | 10 ампер красный | - | Зеркала с подогревом — при наличии |
| F73 | 20 ампер синий | Буксировка прицепа задним ходом — при наличии | |
| F74 | - | 30 ампер розовый | Задний антиобледенитель |
| F75 | 20 ампер желтый | - | Зажигалка |
| F76 | 20 ампер желтый | — | Модуль заднего дифференциала (RDM) — при наличии |
| F77 | 10 ампер красный | — | Переключатель открывания топливного люка/педали тормоза |
| F78 | 10 ампер красный | - | Диагностический порт |
| F79 | 10 ампер красный | Интегрированный центральный стек (ICS) / HVAC / Блок дополнительных переключателей (ASBM) / Кластер приборной панели (IPC) | |
| F80 | 20 ампер желтый | - | Радио/CD - при наличии |
| F81 | - | - | Не используется |
| F82 | - | - | Не используется |
| F83 | 20 ампер синий | Модуль контроллера двигателя (газ) | |
| F84 | - | 30 ампер розовый | Электрический стояночный тормоз (EPB) — левый |
| F85 | - | - | Не используется |
| F86 | 20 ампер желтый | — | Звуковые сигналы — при наличии опции запуска/остановки двигателя |
| F87A | 20 ампер желтый | Левая ксеноновая фара — при наличии опции запуска/остановки двигателя | |
| F88 | 15 А Синий | Модуль предотвращения столкновений (CMM) / электрохроматическое зеркало / модуль смарт-камеры — при наличии | |
| F89 | 10 ампер красный | — | Регулировка уровня фар — при наличии |
| F90 | - | - | Не используется |
| F91 | 20 ампер желтый | - | Розетка сзади |
| F92 | - | - | Не используется |
| F93 | 40 А Зеленый | Модуль тормозной системы (BSM) — двигатель насоса | |
| F94 | — | 30 ампер розовый | Электрический стояночный тормоз (EPB) — правый |
| F95 | 10 ампер красный | Электрохроматическое зеркало / датчик дождя / люк на крыше — при наличии / переключатель стеклоподъемника пассажира / консоль розетки | |
| F96 | 10 ампер красный | “ | Контроллер системы пассивной безопасности (ORC) / (подушка безопасности) |
| F97 | 10 ампер красный | “ | Контроллер системы пассивной безопасности (ORC) / (подушка безопасности) |
| F98 | 25 ампер чистый | - | Аудиоусилитель — при наличии |
| F99 | - | - | Не используется |
| F100 | - | - | Не используется |
| CB1 | Сиденье с электроприводом (водитель) | ||
| CB2 | Сиденье с электроприводом (пасс) | ||
| CB3 | Стеклоподъемник |

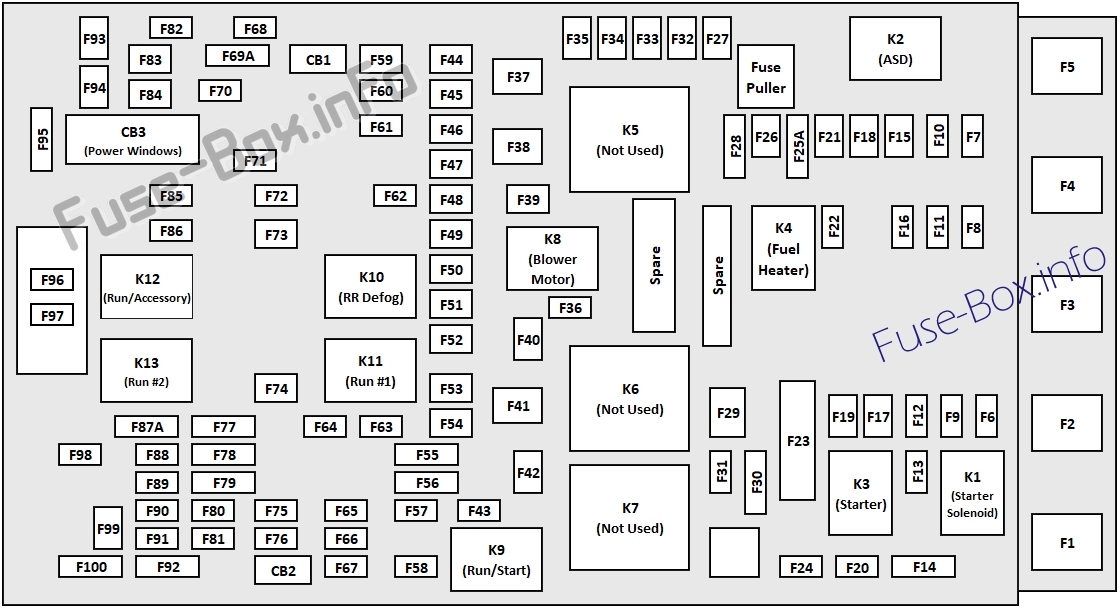

Схема блока предохранителей (2016 г.)
| полость | Плавкий предохранитель | Картриджный предохранитель | Описание |
|---|---|---|---|
| F06 | - | - | Не используется |
| F07 | 15 А Синий | - | Модуль управления силовым агрегатом — PCM (только дизель) |
| F08 | 25 ампер чистый | - | Модуль управления двигателем (ECM)/впрыск топлива |
| F09 | - | - | Не используется |
| F10 | 20 ампер желтый | - | Блок передачи мощности (PTU) — при наличии |
| F11 | - | - | Не используется |
| F12 | 20 ампер желтый | - | Тормозной вакуумный насос — при наличии |
| F13 | 10 ампер красный | - | Модуль управления двигателем (ECM) |
| F14 | 10 ампер красный | Модуль управления трансмиссией (DTCM) / блок отбора мощности (PTU) / модуль тормозной системы (BSM) — при наличии / переключатель педали тормоза / переключатель резервного хода (только дизель) | |
| F15 | - | - | Не используется |
| F16 | 20 ампер желтый | - | Катушка зажигания (газ) / датчик двигателя (дизель) |
| F17 | - | - | Не используется |
| F18 | - | - | Не используется |
| F19 | - | 40 А Зеленый | Соленоид стартера |
| F20 | 10 ампер красный | - | Муфта компрессора кондиционера |
| F21 | - | - | Не используется |
| F22 | 5-амперный загар | - | Вентилятор радиатора |
| F23 | 70 Ампер Тан | - | Модуль контроллера кузова (BCM) — канал 2 |
| F23 | 50 ампер красный | — | Модуль стабилизации напряжения (VSM), питание № 2 — при наличии опции запуска/останова двигателя |
| F24 | 20 ампер желтый | - | Задний стеклоочиститель — при наличии опции запуска/остановки двигателя |
| F25B | 20 ампер желтый | - | Передний омыватель — при наличии опции запуска/останова двигателя |
| F26 | - | 30 ампер розовый | Подогреватель топлива — только дизель |
| F27 | - | - | Не используется |
| F28 | 15 А Синий | - | Модуль управления коробкой передач (TCM) |
| F29 | - | - | Не используется |
| F30 | 10 ампер красный | - | Модуль управления двигателем (ECM)/(EPS)/(PCM) |
| F31 | - | - | Не используется |
| F32 | - | - | Не используется |
| F33 | - | - | Не используется |
| F34 | - | - | Не используется |
| F35 | - | - | Не используется |
| F36 | - | - | Не используется |
| F37 | - | - | Не используется |
| F38 | - | 60 А Желтый | Свечи накаливания (только дизель) — при наличии |
| F39 | - | 40 А Зеленый | Двигатель вентилятора ОВКВ |
| F40 | - | 20 ампер синий | Фонарь для буксировки прицепа — при наличии |
| F40 | - | 30 ампер розовый | Насос омывателя фар — при наличии |
| F41 | 60 А Желтый | - | Модуль контроллера кузова (BCM) — канал 1 |
| F41 | 50 ампер красный | — | Модуль стабилизации напряжения — подача 1 — при наличии опции «стоп/запуск двигателя» |
| F42 | - | 30 ампер розовый | Модуль электрического тормоза буксировки прицепа — при наличии |
| F43 | 20 ампер желтый | - | Двигатель топливного насоса |
| F44 | - | 30 ампер розовый | Буксировка прицепа / 7-контактный соединитель — при наличии |
| F45 | - | 30 ампер розовый | Модуль двери пассажира (PDM) — при наличии |
| F46 | - | 25 ампер чистый | Люк на крыше — при наличии |
| F48 | - | 30 ампер розовый | Модуль водительской двери на полу — при наличии |
| F49 | - | 30 ампер розовый | Инвертор питания (115 В переменного тока) — при наличии |
| F50 | - | 30 ампер розовый | Задняя дверь с электроприводом — при наличии |
| F51 | - | - | Не используется |
| F52 | - | 30 ампер розовый | Передние стеклоочистители — при наличии опции запуска/остановки двигателя |
| F53 | - | 30 ампер розовый | Модуль тормозной системы и клапаны |
| F54 | - | 30 ампер розовый | Модуль управления кузовным оборудованием (BCM), канал 3 |
| F55 | 10 ампер красный | — | Датчики слепых зон / Компас / Камера заднего вида / Лампа в багажнике с зарядным устройством для фонарика — при наличии |
| F56 | 15 А Синий | — | Модуль узла зажигания (IGNM)/KIN/RF Hub/электрический замок рулевой колонки (ESL) |
| F57 | 20 ампер желтый | - | Фары буксировки прицепа слева — при наличии |
| F58 | 10 ампер красный | - | Модуль классификации пассажиров/VSM/ESC |
| F59 | - | 30 ампер розовый | Модуль управления трансмиссией (DTCM) при наличии |
| F60 | 20 ампер желтый | - | Розетка питания — центральная консоль |
| F61 | 20 ампер желтый | - | Буксирные огни прицепа справа — при наличии |
| F62 | 20 ампер желтый | - | Антиобледенитель ветрового стекла — при наличии |
| F63 | 20 ампер желтый | - | Передние сиденья с подогревом/вентиляцией — при наличии |
| F64 | 20 ампер желтый | - | Рулевое колесо с подогревом — при наличии |
| F65 | 10 ампер красный | Датчик температуры в автомобиле / Датчик влажности / Модуль системы помощи водителю (DASM) / Система помощи при парковке (PAM) — при наличии опции «Стоп/Старт» | |
| F66 | 15 А Синий | - | HVAC (ECC) / Комбинация приборов (IPC) |
| F67 | 10 ампер красный | Датчик температуры в автомобиле/датчик влажности/модуль системы помощи водителю (DASM)/система помощи при парковке (PAM) — если не оборудован функцией «стоп/старт» | |
| F68 | - | - | Не используется |
| F69 | 10 ампер красный | — | Переключатель блока передачи мощности (TSBM) / активная заслонка решетки радиатора (AGS) — при наличии газового двигателя |
| 69A | 10 ампер красный | — | Переключатель блока передачи мощности (TSBM) — при наличии дизельного двигателя |
| F70 | 5-амперный загар | — | Интеллектуальный датчик аккумуляторной батареи, если он оснащен опцией запуска/остановки двигателя |
| F71 | 20 ампер желтый | — | Правая ксеноновая фара, если она оснащена опцией запуска/остановки двигателя |
| F72 | 10 ампер красный | - | Зеркала с подогревом — при наличии |
| F73 | - | 20 ампер синий | Буксировка прицепа задним ходом — при наличии |
| F74 | - | 30 ампер розовый | Задний антиобледенитель |
| F75 | 20 ампер желтый | - | Прикуриватель — при наличии |
| F76 | 20 ампер желтый | - | Модуль заднего дифференциала (RDM) — при наличии |
| F77 | 10 ампер красный | - | Переключатель открывания топливного люка/педали тормоза |
| F78 | 10 ампер красный | - | Диагностический порт/цифровое ТВ (только для Японии) |
| F79 | 10 ампер красный | — | Интегрированный центральный стек (ICS) / HVAC / Блок дополнительных переключателей (ASBM) / Кластер приборной панели (IPC) |
| F80 | 20 ампер желтый | - | Радио/CD - при наличии |
| F81 | - | - | Не используется |
| F82 | - | - | Не используется |
| F83 | - | 20 ампер синий | Модуль контроллера двигателя (газ) |
| F84 | - | 30 ампер розовый | Электрический стояночный тормоз (EPB) — левый |
| F85 | - | - | Не используется |
| F86 | 20 ампер желтый | - | Звуковые сигналы — при наличии опции запуска/остановки двигателя |
| F87A | 20 ампер желтый | — | Левая ксеноновая фара — при наличии опции запуска/остановки двигателя |
| F88 | 15 А Синий | — | Модуль предотвращения столкновений (CMM) / электрохромное зеркало / модуль смарт-камеры — при наличии |
| F89 | 10 ампер красный | - | Регулировка уровня фар — при наличии |
| F90 | - | - | Не используется |
| F91 | 20 ампер желтый | - | Розетка питания сзади — при наличии — по выбору заказчика |
| F92 | - | - | Не используется |
| F93 | - | 40 А Зеленый | Модуль тормозной системы (BSM) — двигатель насоса |
| F94 | - | 30 ампер розовый | Электрический стояночный тормоз (EPB) — правый |
| F95 | 10 ампер красный | Электрохроматическое зеркало / датчик дождя / люк на крыше — при наличии / переключатель стеклоподъемника пассажира / консоль с розеткой / цифровое телевидение (только для Японии) | |
| F96 | 10 ампер красный | - | Контроллер системы пассивной безопасности (ORC) / (подушка безопасности) |
| F97 | 10 ампер красный | - | Контроллер системы пассивной безопасности (ORC) / (подушка безопасности) |
| F98 | 25 ампер чистый | - | Аудиоусилитель — при наличии |
| F99 | - | - | Не используется |
| F100 | - | - | Не используется |
| CB1 | Сиденье с электроприводом (водитель) | ||
| CB2 | Сиденье с электроприводом (пасс) | ||
| CB3 | Стеклоподъемник |
Схема блока предохранителей (2018 г.)
| полость | Плавкий предохранитель | Картриджный предохранитель | Описание |
|---|---|---|---|
| F06 | - | - | Не используется |
| F07 | 15 А Синий | — | Мод управления силовым агрегатом — PCM (только дизель) |
| F08 | 25 ампер чистый | Модуль управления мощностью (PCM)/модуль управления двигателем (ECM)/впрыск топлива | |
| F09 | - | - | Не используется |
| F10 | 20 ампер желтый | — | Блок передачи мощности (PTU) — при наличии |
| F11 | - | - | Не используется |
| F12 | 20 ампер желтый | — | Тормозной вакуумный насос — при наличии |
| F13 | 10 ампер красный | Модуль стабилизации напряжения (VSM)/модуль управления силовым агрегатом (PCM)/модуль управления двигателем (ECM) | |
| F14 | 10 ампер красный | Модуль управления трансмиссией (DTCM)/блок отбора мощности (PTU)/электрический стояночный тормоз (EPB)/RDM/модуль тормозной системы (BSM) — при наличии/переключатель педали тормоза/переключатель резервного хода (только дизель) | |
| F15 | - | - | Не используется |
| F16 | 20 ампер желтый | — | Катушка зажигания (газ)/датчик двигателя (дизель) |
| F17 | - | - | Не используется |
| F18 | - | - | Не используется |
| F19 | - | 40 А Зеленый | Соленоид стартера |
| F20 | 10 ампер красный | - | Муфта компрессора кондиционера |
| F21 | - | - | Не используется |
| F22 | 5-амперный загар | - | Вентилятор радиатора |
| F23 | 70 Ампер Тан | — | Модуль контроллера кузова (BCM) — канал 2 |
| F23 | 50 ампер красный | Модуль стабилизации напряжения (VSM), питание № 2 — при наличии опции запуска/останова двигателя | |
| F24 | 20 ампер желтый | — | Задний стеклоочиститель — при наличии опции запуска/останова двигателя |
| F25B | 20 ампер желтый | — | Передний омыватель — при наличии опции запуска/останова двигателя |
| F26 | - | 30 ампер розовый | Подогреватель топлива — только дизель |
| F27 | - | - | Не используется |
| F28 | 15 А Синий | — | Модуль управления коробкой передач (TCM) |
| F29 | - | - | Не используется |
| F30 | 10 ампер красный | Модуль управления двигателем (ECM)/(EPS)/питание реле топливного насоса/(PCM) | |
| F31 | - | - | Не используется |
| F32 | - | - | Не используется |
| F33 | - | - | Не используется |
| F34 | - | - | Не используется |
| F35 | - | - | Не используется |
| F36 | - | - | Не используется |
| F37 | - | - | Не используется |
| F38 | “ | 60 А Желтый | Свечи накаливания (только дизель) — при наличии |
| F39 | - | 40 А Зеленый | Двигатель вентилятора ОВКВ |
| F40 | “ | 20 ампер синий | Фонарь для буксировки прицепа — при наличии |
| F40 | “ | 30 ампер розовый | Насос омывателя фар — при наличии |
| F41 | “ | 60 А Желтый | Модуль контроллера кузова (BCM) — канал 1 |
| F41 | 50 ампер красный | Модуль стабилизации напряжения — линия 1 — при наличии опции запуска/остановки двигателя | |
| F42 | — | 30 ампер розовый | Модуль электрического тормоза буксировки прицепа — при наличии |
| F43 | 20 ампер желтый | - | Двигатель топливного насоса |
| F44 | — | 30 ампер розовый | Буксировка прицепа / 7-контактный соединитель — при наличии |
| F45 | “ | 30 ампер розовый | Модуль двери пассажира (PDM) — при наличии |
| F46 | - | 25 ампер чистый | Люк на крыше — при наличии |
| F48 | “ | 30 ампер розовый | Модуль двери водителя — при наличии |
| F49 | “ | 30 ампер розовый | Инвертор питания (115 В переменного тока) — при наличии |
| F50 | - | 30 ампер розовый | Задняя дверь с электроприводом — при наличии |
| F51 | - | - | Не используется |
| F52 | — | 30 ампер розовый | Передние стеклоочистители — при наличии опции запуска/останова двигателя |
| F53 | - | 30 ампер розовый | Модуль тормозной системы и клапаны |
| F54 | — | 30 ампер розовый | Модуль управления кузовным оборудованием (BCM), канал 3 |
| F55 | 10 ампер красный | — | Датчики слепых зон/камера заднего вида |
| F56 | 15 А Синий | Модуль узла зажигания (IGNM)/KIN/RF Hub/электрический замок рулевой колонки (ESCL) | |
| F57 | 20 ампер желтый | — | Фары буксировки прицепа слева — при наличии |
| F58 | 10 ампер красный | — | Модуль классификации пассажиров/VSM/TT Mod/ESCL |
| F59 | “ | 30 ампер розовый | Модуль управления трансмиссией (DTCM) — при наличии |
| F60 | 20 ампер желтый | - | Розетка питания — центральная консоль |
| F61 | 20 ампер желтый | — | Буксирные огни прицепа справа — при наличии |
| F62 | 20 ампер желтый | — | Антиобледенитель ветрового стекла — при наличии |
| F63 | 20 ампер желтый | — | Передние сиденья с подогревом/вентиляцией — при наличии |
| F64 | 20 ампер желтый | — | Рулевое колесо с подогревом — при наличии |
| F65 | 10 ампер красный | Датчик температуры в автомобиле/датчик влажности/модуль системы помощи водителю (DASM)/система помощи при парковке (PAM) — при наличии опции «стоп/старт» | |
| F66 | 15 А Синий | — | HVAC (ECC)/кластер приборной панели (IPC) |
| F67 | 10 ампер красный | Датчик температуры в автомобиле/датчик влажности/модуль системы помощи водителю (DASM)/система помощи при парковке (PAM) — если не оснащен опцией «стоп/старт» | |
| F68 | - | - | Не используется |
| F69 | 10 ампер красный | Переключатель блока передачи мощности (TSBM)/активная заслонка решетки радиатора (AGS) — при наличии газового двигателя | |
| F69A | 10 ампер красный | Переключатель блока передачи мощности (TSBM) — при наличии дизельного двигателя | |
| F70 | 5-амперный загар | Интеллектуальный датчик аккумуляторной батареи — при наличии опции запуска/останова двигателя | |
| F71 | 20 ампер желтый | Правая ксеноновая фара — при наличии опции запуска/остановки двигателя | |
| F72 | 10 ампер красный | - | Зеркала с подогревом — при наличии |
| F73 | - | 20 ампер синий | Буксировка прицепа задним ходом — при наличии |
| F74 | - | 30 ампер розовый | Задний антиобледенитель |
| F75 | 20 ампер желтый | - | Прикуриватель — при наличии |
| F76 | 20 ампер желтый | — | Модуль заднего дифференциала (RDM) — при наличии |
| F77 | 10 ампер красный | — | Переключатель открывания топливного люка/педали тормоза |
| F78 | 10 ампер красный | — | Диагностический порт/цифровое ТВ (только для Японии) |
| F79 | 10 ампер красный | Интегрированная центральная консоль (ICS)/электрический стояночный тормоз (EPB) SW/CD Mod/модуль управления рулевым управлением (SCCM)/ HVAC/ комбинация приборов (IPC) | |
| F80 | 20 ампер желтый | - | Радио/CD - при наличии |
| F81 | - | - | Не используется |
| F82 | - | - | Не используется |
| F83 | - | 20 ампер синий | Модуль контроллера двигателя (газ) |
| F84 | - | 30 ампер розовый | Электрический стояночный тормоз (EPB) — левый |
| F85 | - | - | Не используется |
| F86 | 20 ампер желтый | — | Звуковые сигналы — при наличии опции запуска/остановки двигателя |
| F87A | 20 ампер желтый | Левая ксеноновая фара — при наличии опции запуска/остановки двигателя | |
| F88 | 15 А Синий | - | Напоминание о непристегнутом ремне (SBR) |
| F89 | 10 ампер красный | — | Регулировка уровня фар — при наличии |
| F90 | - | - | Не используется |
| F91 | 20 ампер желтый | Розетка питания сзади — при наличии — по выбору заказчика | |
| F92 | - | - | Не используется |
| F93 | — | 40 А Зеленый | Модуль тормозной системы (BSM) — двигатель насоса |
| F94 | — | 30 ампер розовый | Электрический стояночный тормоз (EPB) — правый |
| F95 | 10 ампер красный | Электрохроматическое зеркало/датчик дождя/люк на крыше – при наличии/переключатель стеклоподъемника пассажира/консоль розетки/цифровое ТВ (только для Японии) | |
| F96 | 10 ампер красный | — | Контроллер системы пассивной безопасности (ORC)/(подушка безопасности) |
| F97 | 10 ампер красный | — | Контроллер системы пассивной безопасности (ORC)/(подушка безопасности) |
| F98 | 25 ампер чистый | - | Аудиоусилитель — при наличии |
| F99 | - | - | Не используется |
| F100 | - | - | Не используется |
| CB1 | Сиденье с электроприводом (водитель) | ||
| CB2 | Сиденье с электроприводом (пасс) | ||
| CB3 | Стеклоподъемник |
Схема блока предохранителей (2019 г.)
| полость | Плавкий предохранитель | Картриджный предохранитель | Описание |
|---|---|---|---|
| F06 | - | - | Не используется |
| F07 | 15 А Синий | — | Модификация управления силовым агрегатом — PCM (дизель) / клапан продувки соленоида помпажа (газ) |
| F08 | 25 ампер чистый | — | Топливные форсунки (газ), ECM (газ), PCM/топливные форсунки (дизель) |
| F09 | 15 А Синий (Газ) 10 А Красный (Дизель) | — | Насос охлаждающей жидкости (газ) Насос охлаждающей жидкости UREA/PCM (дизель) |
| F10 | 20 ампер желтый | - | Блок передачи мощности (PTU) — при наличии |
| F11 | - | - | Не используется |
| F12 | 10 ампер красный | - | Питающий и продувочный насос (дизель) |
| F13 | 10 ампер красный | — | Модуль стабилизации напряжения (VSM)/модуль управления трансмиссией (PCM)/модуль управления двигателем (ECM) |
| F14 | 10 ампер красный | Модуль управления трансмиссией (DTCM)/блок отбора мощности (PTU)/электрический стояночный тормоз (EPB)/RDM/модуль тормозной системы (BSM) — при наличии/выключатель педали тормоза/выключатель фонаря заднего хода (дизель) | |
| F15 | - | - | Не используется |
| F16 | 20 ампер желтый | - | Катушки Ing / Дополнительное дизельное топливо |
| F17 | 30 А Зеленый | Тормозной вакуумный насос (только двигатели GAS GMET4/V6) | |
| F18 | - | - | Не используется |
| F19 | - | 40 А Зеленый | Соленоид стартера |
| F20 | 10 ампер красный | - | Муфта компрессора кондиционера |
| F21 | - | - | Не используется |
| F22 | 5-амперный загар | - | Вентилятор радиатора (ШИМ) Включить |
| F23 | 50 ампер красный | - | Модуль стабилизации напряжения (VSM) №2 |
| F24 | 20 ампер желтый | - | Задний стеклоочиститель |
| F25B | 20 ампер желтый | - | Шайба FT/RR |
| F26 | - | 30 ампер розовый | Подогреватель топлива (дизель) |
| F27 | - | - | Не используется |
| F28 | 15 А Синий | - | Модуль управления коробкой передач (TCM/Shifter) |
| F29 | - | - | Не используется |
| F30 | 10 ампер красный | Модуль управления двигателем (ECM)/(EPS)/питание реле топливного насоса/(PCM) | |
| F31 | - | - | Не используется |
| F32 | - | - | Не используется |
| F33 | - | - | Не используется |
| F34 | - | - | Не используется |
| F35 | - | - | Не используется |
| F36 | - | - | Не используется |
| F37 | - | - | Не используется |
| F38 | - | 60 А Желтый | Свечи накаливания (дизель) |
| F39 | - | 40 А Зеленый | Двигатель вентилятора ОВКВ |
| F40 | - | 20 ампер синий | Фонарь для буксировки прицепа — при наличии |
| F41 | - | 50 ампер красный | Модуль стабильности напряжения (VSM) №1 |
| F42 | - | 30 ампер розовый | Модуль буксировки прицепа — при наличии |
| F43 | 20 ампер желтый | - | Двигатель топливного насоса |
| F44 | - | 30 ампер розовый | Розетка для буксировки прицепа — при наличии |
| F45 | - | 30 ампер розовый | Модуль двери пассажира (PDM) — при наличии |
| F46 | - | 25 ампер чистый | Модуль управления люком в крыше — при наличии |
| F47 | - | - | Не используется |
| F48 | - | 30 ампер розовый | Модуль водительской двери |
| F49 | - | 30 ампер розовый | Инвертор мощности (115 В/220 В переменного тока) |
| F50 | - | 30 ампер розовый | Модуль электропривода задней двери |
| F51 | - | - | Не используется |
| F52 | - | 30 ампер розовый | Передние дворники |
| F53 | - | 30 ампер розовый | Модуль тормозной системы (BSM) — ECU и клапаны |
| F54 | - | 30 ампер розовый | Модуль управления кузовным оборудованием (BCM), канал 3 |
| F55 | 10 ампер красный | — | Датчики слепых зон/камера заднего вида, переключатель обогрева заднего сиденья |
| F56 | 15 А Синий | Модуль узла зажигания (IGNM)/KIN/RF Hub/электрический замок рулевой колонки (ESCL), двойной порт USB — консоль RR | |
| F57 | 20 ампер желтый | - | Левые стоп-сигналы/поворотники для буксировки прицепа — при наличии |
| F58 | 10 ампер красный | — | Модуль классификации пассажиров/VSM/TT Mod/ESCL |
| F59 | - | 30 ампер розовый | Модуль управления трансмиссией (DTCM) — при наличии |
| F60 | 20 ампер желтый | - | Розетка питания — центральная консоль |
| F61 | 20 ампер желтый | - | Правый стоп-сигнал/поворотник буксировки прицепа — при наличии |
| F62 | 20 ампер желтый | - | Антиобледенитель ветрового стекла — при наличии |
| F63 | 20 ампер желтый | - | Передние сиденья с подогревом/вентиляцией — при наличии |
| F64 | 20 ампер желтый | - | Задние сиденья с подогревом — при наличии |
| F65 | 10 ампер красный | Датчик температуры в автомобиле/датчик влажности/модуль системы помощи водителю (DASM)/система помощи при парковке (PAM) | |
| F66 | 15 А Синий | HVAC (ECC)/кластер приборной панели (IPC)/модуль шлюза | |
| F67 | - | - | Не используется |
| F68 | - | - | Не используется |
| F69 | 10 ампер красный | Переключатель раздаточной коробки (TSBM)/активная заслонка решетки радиатора (AGS) — при наличии газового двигателя | |
| F70 | 5-амперный загар | - | Интеллектуальный датчик батареи (IBS) |
| F71 | - | - | Не используется |
| F72 | 10 ампер красный | - | Обогрев зеркал (газ) / датчик PM (дизель) |
| F73 | — | 20 ампер синий | Датчик NOX № 1 и № 2 / Резервный буксировщик прицепа (НАФТА и газ) |
| F74 | - | 30 ампер розовый | Обогрев заднего стекла (EBL) |
| F75 | 20 ампер желтый | - | Прикуриватель — при наличии |
| F76 | 20 ампер желтый | - | Модуль заднего дифференциала (RDM) — при наличии |
| F77 | 10 ампер красный | - | Модуль громкой связи, переключатель педали тормоза |
| F78 | 10 ампер красный | - | Диагностический порт/цифровое ТВ/TBM |
| F79 | 10 ампер красный | Интегрированная центральная консоль (ICS)/электрический стояночный тормоз (EPB) SW/CD Mod/модуль управления рулевым управлением (SCCM)/HVAC/приборная панель (IPC) | |
| F80 | 20 ампер желтый | - | Радио |
| F81 | Выбираемое заказчиком место для питания розетки питания F91 | ||
| F82 | 5-амперный загар | - | Модуль шлюза кибербезопасности |
| F83 | 20 А Синий 30 А Розовый | Модуль контроллера двигателя (газ) Модуль SCU (дизель) | |
| F84 | - | 30 ампер розовый | Электрический стояночный тормоз (EPB) — левый |
| F85 | 15 А Синий | - | (CSWM) Рулевое колесо с подогревом |
| F86 | 20 ампер желтый | - | Рога |
| F87 | - | - | Не используется |
| F88 | 10 ампер красный | - | Напоминание о непристегнутом ремне (SBR)/Умная камера |
| F89 | 15 А Синий | — | Автоматическое выравнивание фар (при наличии) / Фара |
| F90 | - | - | Не используется |
| F91 | 20 ампер желтый | — | Розетка питания сзади — при наличии — по выбору заказчика |
| F92 | - | - | Не используется |
| F93 | - | 40 А Зеленый | Модуль тормозной системы (BSM) — двигатель насоса |
| F94 | - | 30 ампер розовый | Электрический стояночный тормоз (EPB) — правый |
| F95 | 10 ампер красный | Модуль люка на крыше / Модуль датчика дождя (LRSM) / Модуль электрохромного зеркала (ECMM) / Двойной порт USB (сзади) / Подсветка консоли розетки / Цифровое телевидение | |
| F96 | 10 ампер красный | - | Контроллер системы пассивной безопасности (ORC)/(подушка безопасности) |
| F97 | 10 ампер красный | - | Контроллер системы пассивной безопасности (ORC)/(подушка безопасности) |
| F98 | 25 ампер чистый | - | Аудио усилитель/ANC |
| F99 | - | - | Не используется |
| F100 | - | - | Не используется |
| Автоматические выключатели: | |||
| CB1 | 30 А (мини-предохранитель на 30 А заменяется автоматическим выключателем на 25 А) | Сиденье с электроприводом (водитель) | |
| CB2 | 30 А (мини-предохранитель на 30 А заменяется автоматическим выключателем на 25 А) | Сиденье с электроприводом (пасс) | |
| CB3 | 25 ампер | Стеклоподъемник |
Схема блока предохранителей (2020, 2021, 2022)
| № | Amp. | Описание |
|---|---|---|
| F01 | 70A | Улица Электроэнергии |
| F02 | 150A | Вспомогательный парктроник |
| F03 | 300A | Генератор |
| F04 | Шунт | Батарея |
| F05 | 100A | Рад Фан |
| F06 | - | Не используется |
| F07 | 15A | Модификация управления силовым агрегатом — PCM (дизель) / клапан продувки соленоида помпажа (газ) |
| F08 | 25A | Топливные форсунки (газ), ECM (газ), PCM/топливные форсунки (дизель) |
| F09 | 15А (Газ) / 10А (Дизель) | Насос охлаждающей жидкости (газ) / Насос охлаждающей жидкости UREA/PCM (дизель) |
| F10 | 20A | Блок передачи мощности (PTU) |
| F11 | - | Не используется |
| F12 | 10A | Питающий и продувочный насос (дизель) |
| F13 | 10A | Модуль стабилизации напряжения (VSM)/модуль управления силовым агрегатом (PCM)/модуль управления двигателем (ECM) |
| F14 | 10A | Модуль управления трансмиссией (DTCM)/блок отбора мощности (PTU)/электрический стояночный тормоз (EPB)/RDM/модуль тормозной системы (BSM)/выключатель педали тормоза/выключатель фонаря заднего хода (дизель) |
| F15 | - | Не используется |
| F16 | 20A | Катушки зажигания / дополнительное дизельное топливо |
| F17 | 30A | Тормозной вакуумный насос (только двигатели GAS GMET4/V6) |
| F18 | - | Не используется |
| F19 | 40A | Соленоид стартера |
| F20 | 10A | Муфта компрессора кондиционера |
| F21 | - | Не используется |
| F22 | 5A | Вентилятор радиатора (ШИМ) Включить |
| F23 | 50A | Модуль стабилизации напряжения (VSM) №2 |
| F24 | 20A | Задний стеклоочиститель |
| F25B | 20A | Шайба FT/RR |
| F26 | 30A | Подогреватель топлива (дизель) |
| F27 | - | Не используется |
| F28 | 15A | Модуль управления коробкой передач (TCM/Shifter) |
| F29 | - | Не используется |
| F30 | 10A | Модуль управления двигателем (ECM)/(EPS)/питание реле топливного насоса/(PCM)/сажевый фильтр (GPF) |
| F31 | - | Не используется |
| F32 | - | Не используется |
| F33 | - | Не используется |
| F34 | - | Не используется |
| F35 | - | Не используется |
| F36 | - | Не используется |
| F37 | - | Не используется |
| F38 | 60A | Свечи накаливания (дизель) |
| F39 | 40A | Двигатель вентилятора ОВКВ |
| F40 | 20A | Трейлер Буксировка Парк Свет |
| F41 | 50A | Модуль стабильности напряжения (VSM) №1 |
| F42 | 30A | Модуль буксировки прицепа |
| F43 | 20A | Двигатель топливного насоса |
| F44 | 30A | Прицеп для буксировки прицепа |
| F45 | 30A | Модуль двери пассажира (PDM) |
| F46 | 25A | Модуль управления люком |
| F47 | - | Не используется |
| F48 | 30A | Модуль водительской двери |
| F49 | 30A | Инвертор мощности (115 В/220 В переменного тока) |
| F50 | 30A | Модуль электропривода задней двери |
| F51 | - | Не используется |
| F52 | 30A | Передние дворники |
| F53 | 30A | Модуль тормозной системы (BSM) — ECU и клапаны |
| F54 | 30A | Модуль управления кузовным оборудованием (BCM), канал 3 |
| F55 | 10A | Датчики слепых зон/камера заднего вида, переключатель обогрева заднего сиденья |
| F56 | 15A | Модуль узла зажигания (IGNM) / KIN / RF Hub / Электрический замок рулевой колонки (ESCL), двойной порт USB - консоль RR |
| F57 | 20A | Буксировка прицепа Левый стоп-сигнал/поворотник |
| F58 | 10A | Модуль классификации пассажиров/VSM/TT Mod/ESCL |
| F59 | 30A | Модуль управления трансмиссией (DTCM) |
| F60 | 20A | Розетка питания — центральная консоль |
| F61 | 20A | Буксировка прицепа Правый стоп-сигнал/поворотник |
| F62 | 20A | Антиобледенитель лобового стекла |
| F63 | 20A | Передние сиденья с подогревом/вентиляцией |
| F64 | 20A | Задние сиденья с подогревом |
| F65 | 10A | Датчик температуры в автомобиле/датчик влажности/модуль системы помощи водителю (DASM)/система помощи при парковке (PAM) |
| F66 | 15A | HVAC (ECC)/ кластер приборной панели (IPC)/ модуль шлюза |
| F67 | - | Не используется |
| F68 | - | Не используется |
| F69 | 10A | Переключатель раздаточной коробки (TSBM)/ активная заслонка решетки радиатора (AGS) с газовым двигателем |
| F70 | 5A | Интеллектуальный датчик батареи (IBS) |
| F71 | - | Не используется |
| F72 | 10A | Обогрев зеркал (газ) / датчик PM (дизель) |
| F73 | 20A | Датчик NOX № 1 и № 2 / Резервный буксировщик прицепа (НАФТА и газ) |
| F74 | 30A | Обогрев заднего стекла (EBL) |
| F75 | 20A | Зажигалка |
| F76 | 20A | Модуль заднего дифференциала (RDM) |
| F77 | 10A | Модуль громкой связи, переключатель педали тормоза |
| F78 | 10A | Диагностический порт/цифровое ТВ/TBM |
| F79 | 10A | Интегрированная центральная стойка (ICS)/электрический стояночный тормоз (EPB) SW/модуль CD/модуль управления рулевым управлением (SCCM)/ HVAC/ панель приборов (IPC) |
| F80 | 20A | Радио |
| F81 | - | Выбираемое заказчиком место для питания розетки питания F91 |
| F82 | 5A | Модуль шлюза кибербезопасности |
| F83 | 20А/30А | Модуль контроллера двигателя (газ) / модуль SCU (дизель) |
| F84 | 30A | Электрический стояночный тормоз (EPB) — левый |
| F85 | 15A | (CSWM) Рулевое колесо с подогревом |
| F86 | 20A | Рога |
| F87 | - | Не используется |
| F88 | 10A | Напоминание о непристегнутом ремне (SBR)/ Смарт-камера |
| F89 | 10A | Автоматическое выравнивание фар (при наличии) / Фара |
| F90 | - | Не используется |
| F91 | 20A | Задняя розетка питания — по выбору заказчика |
| F92 | - | Не используется |
| F93 | 40A | Модуль тормозной системы (BSM) — двигатель насоса |
| F94 | 30A | Электрический стояночный тормоз (EPB) — правый |
| F95 | 10A | Модуль люка на крыше / Модуль датчика дождя (LRSM) / Модуль электрохромного зеркала (ECMM) / Двойной порт USB (сзади) / Подсветка консоли розетки / Цифровое телевидение |
| F96 | 10A | Контроллер системы пассивной безопасности (ORC)/(подушка безопасности) |
| F97 | 10A | Контроллер системы пассивной безопасности (ORC)/(подушка безопасности) |
| F98 | 25A | Аудио усилитель/ANC |
| F99 | - | Не используется |
| F100 | - | Не используется |
| CB1 | 30A | Сиденье с электроприводом (водитель) |
| CB2 | 30A | Сиденье с электроприводом (пасс) |
| CB3 | 25A | Стеклоподъемник |
Дополнительная информация: Jeep Cherokee (KL, 2014-2022)
Jeep Cherokee сделал себе имя благодаря своей оптимальной характеристике, которая обеспечивает ощущение надежных внедорожных характеристик. Это четвертое поколение Grand Cherokee оснащено всеми обновленными функциями, которые обеспечивают различные атрибуты внедорожника. Он занял среднее место в среднеразмерном сегменте внедорожников.
Есть несколько плюсов этого внедорожника, которые делают его подходящим для бездорожья. Наличие мощных двигателей с хорошими результатами аварии делает его хорошим для движения по неровным дорогам. Удобный салон и удобная информационно-развлекательная система — дополнительные преимущества для заядлых любителей внедорожников.
Новый Jeep Grand Cherokee четвертого поколения был оснащен некоторыми инновационными функциями, такими как отделка Trackhawk. Пользователь также получает Apple Car Play и стандартное подключение к Android. Любители гаджетов получат 7-дюймовый сенсорный экран, что делает его довольно привлекательным.
Атлетический оттенок этой версии делает ее довольно округлой и подталкивает других конкурентов. Хотя есть некоторые опасения по поводу надежности автомобиля, это можно учесть во время тест-драйва и одновременно принять решение о покупке. Многочисленные системы полного привода и ориентированный на оптимальную производительность двигатель V6 обеспечивают непревзойденную производительность. Простая в использовании информационно-развлекательная система позволяет развлекаться во время вождения. Что касается интерьера, то мягкий на ощупь материал создает ощущение плюша. Помимо всего этого, есть некоторые недостатки, такие как меньшее грузовое пространство со смешанными результатами испытаний на безопасность, которые могут вызывать опасения, но опять же, ощущение роскоши во время бездорожья разделяет их.
Профессиональные оценки этого внедорожника удерживают его на среднем уровне, что подходит для тех, кто хочет получить уникальный опыт автомобильного бренда мирового класса. Вспомогательные функции этого внедорожника делают его хитом и обеспечивают практический опыт вождения по бездорожью.
