Предохранители и реле Jeep Compass (2022-2026)
Схемы относятся к указанным годам и вариантам Jeep Compass (2022-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Jeep.
В этой статье рассматривается Jeep Compass второго поколения (MP/552; после рестайлинга), выпускаемый с 2022 по 2026 год. Здесь представлены схемы блоков предохранителей для Jeep Compass 2022, 2023, 2024, 2025 и 2026 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя.
Схема предохранителей Jeep Compass 2022-2026
Содержание
Блок предохранителей в моторном отсеке

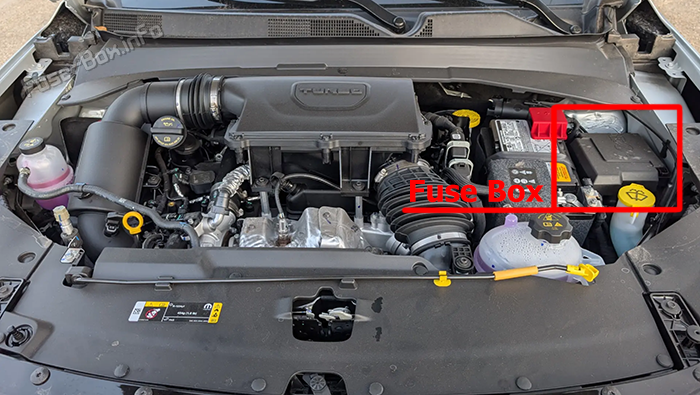

Расположение блока предохранителей
Передний центр распределения питания расположен в моторном отсеке. Модуль содержит предохранители и реле. Схема расположения гнёзд нанесена на внутреннюю сторону крышки центра распределения питания.

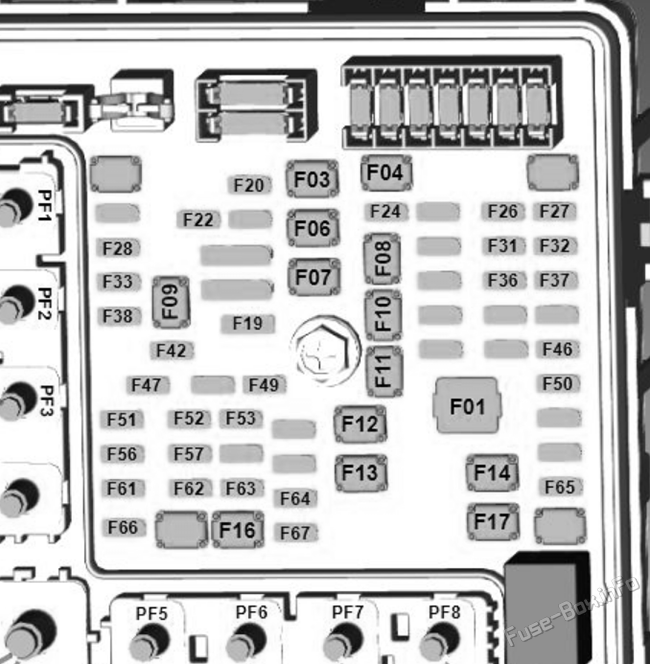

Схема блока предохранителей
| № | Cartridge Fuse | Mini Fuse | Description |
|---|---|---|---|
| F01 | - | - | Spare |
| F02 | - | - | Spare |
| F03 | - | - | Spare |
| F04 | 30A | - | обогрев заднего стекла (EBL)* |
| F05 | - | - | Spare |
| F06 | 40A | - | TTM* |
| F07 | 40A | - | 2023-2026: интеллектуальный электрический масляный насос |
| F08 | 20A | - | SLM питание LT* |
| F09 | 30A | - | питание питание |
| F10 | 20A | - | SLM питание RT* |
| F11 | 30A | - | питание BCM 3 / (Run/запуск & FB Relay and запуск/остановка & FB Relay in BCM) / Aux PDC питание питание |
| F12 | 40A | - | BSM насос |
| F13 | 40A | - | BSM Valves |
| F14 | - | - | Spare |
| F15 | 40A | - | предохранитель втягивающего реле стартера |
| F16 | - | - | - |
| F17 | 40A | - | HVAC Fan |
| F18 | 30A | - | 2023-2026: вакуумный насос тормозной системы |
| F19 | - | 2A | модуль управления рулевой колонкой (SCCM) |
| F20 | - | 7.5A | модуль управления двигателем (ECM) / Rad Fan катушка Relay |
| F21 | - | - | Spare |
| F22 | - | 7.5A | AC Compressor |
| F23 | - | - | Spare |
| F24 | - | 7.5A | обогрев наружных зеркал |
| F25 | - | 20A | LT HID Lamp |
| F26 | - | 20A | 2022: регулировка поясничной опоры (только сиденье водителя)* 2023-2026: регулировка поясничной опоры (только сиденье водителя) / водителя & Pass передний нагреватель Seat SW / водителя & Pass задний нагреватель Seat SW/ BVP RLY катушка |
| F27 | - | 25A | модуль управления двигателем (ECM) / топливные форсунки/ Snsr GPFEGT |
| F28 | - | 15A | 2023-2026: LTR насос охлаждающей жидкости |
| F29A & B | - | - | Spare |
| F30 | - | 20A | RT HID Lamp |
| F31 | - | 15A | 2022: площадка беспроводной зарядки / SW Bank нижний 2 / SW Bank нижний LT & RT 2023-2026: площадка беспроводной зарядки / SW Bank нижний 2 / SW Bank нижний LT & RT / Port UCI 2 |
| F32 | - | 20A | топливные форсунки / катушки зажигания / конденсаторы катушек зажигания |
| F33 | - | 10A | реле управления питанием обмотки реле* |
| F34A & B | - | - | Spare |
| F35 | - | - | Spare |
| F36 | - | 10A | Port UCI 2 / Mod CVPM |
| F37 | - | 20A | 2023-2026: электромагнитный клапан наддува / перепускной электромагнитный клапан |
| F38 | - | 10A | 2022: ECM / TCM / AGSM / DCSM / STM / обмотка реле топливного насоса 2023-2026: ECM / TCM / AGSM / DCSM / STM / обмотка реле топливного насоса / SEOP / TCM 8-Speed |
| F39 | - | - | Spare |
| F40 | - | 15A | 2023-2026: Trans управления модуль питание #1 8-Speed |
| F41 | - | - | Spare |
| F42 | - | 20A | 2022-2023: багажное отделение розетка питания - питание при включённом зажигании |
| F43 | - | 2022-2023: багажное отделение розетка питания (можно заменить на 20 Amp fuse in F42 постоянное питание от аккумуляторной батареи) | |
| F44 | - | 15A | 2023-2026: Trans управления модуль питание #2 8-Speed |
| F45 | - | - | Spare |
| F46 | - | 30A | модуль управления трансмиссией (DTCM) AWD питание |
| F47 | - | 30A | обогрев ветрового стекла* |
| F48 | - | - | Spare |
| F49 | - | 15A | 2022: модуль управления коробкой передач (TCM) |
| F50 | - | 5A | модуль управления трансмиссией (DTCM) ECU питание |
| F51 | - | - | Spare |
| F52 | - | 5A | 2022-2023: модуль селектора автоматической коробки передач (AGSM) / двойной Clutch селектор Mod (DCSM) 2023-2026: модуль селектора автоматической коробки передач (AGSM) |
| F53 | - | - | Spare |
| F54 | - | - | Spare |
| F55 | - | - | Spare |
| F56 | - | - | Spare |
| F57 | - | 20A | RR розетка питания (12 Volt APO) |
| F58 | - | - | Spare |
| F59 | - | - | Spare |
| F60 | - | - | Spare |
| F61 | - | 20A | топливный насос |
| F62 | - | 5A | интеллектуальный датчик аккумуляторной батареи (IBS) |
| F63 | - | - | Spare |
| F64 | - | 10A | MOD DCSD / Handsfree Liftgate / UCI + порт USB/HRLS |
| F65 | - | 20A | Horn |
| F66 | - | 20A | Cigar Lighter* |
| F67 | - | 10A | модуль управления двигателем (ECM) |
| * If Equipped |
Блок предохранителей в салоне

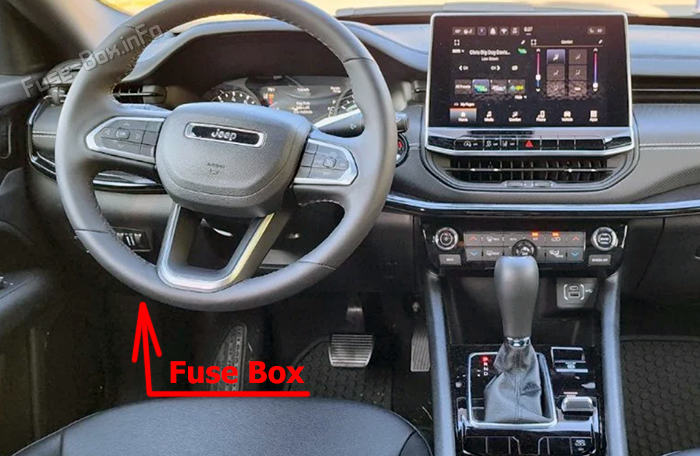

Расположение блока предохранителей
Салонный блок предохранителей расположен со стороны водителя (s) под нижней панелью приборов.

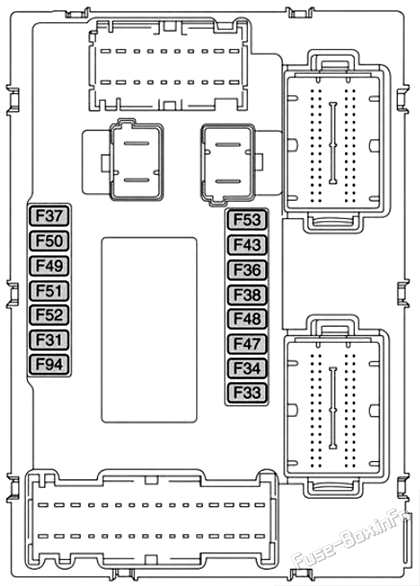

Схема блока предохранителей
| № | Amp | Description |
|---|---|---|
| F31 | 7.5A Brown | блок управления системой пассивной безопасности |
| F33 | 20A Yellow | электродвигатель стеклоподъёмника пассажира |
| F34 | 20A Yellow | электродвигатель стеклоподъёмника водителя |
| F36 | 20A Yellow | модуль охранной системы/сирена, Radio, UCI/порт USB, VSU, климатическая установка, электронная блокировка рулевой колонки, питание складывания Mirrors, защищённый шлюз/DTV |
| F37 | 10A Red | комбинация приборов, модуль управления трансмиссией, адаптивный круиз-контроль, ECC (HVAC) вентилятор |
| F38 | 20A Yellow | блокировка/разблокировка дверей, открывание двери багажника |
| F42 | 7.5A Brown | модуль тормозной системы, электроусилитель рулевого управления |
| F43 | 20A Yellow | насос омывателей ветрового и заднего стекла |
| F47 | 20A Yellow | задний левый стеклоподъёмник Lifter |
| F48 | 20A Yellow | задний правый стеклоподъёмник Lifter |
| F49 | 7.5A Brown | система помощи при парковке, система контроля слепых зон, стабилизатор напряжения, датчик влажности, электронная блокировка рулевой колонки, Temp Sense, зеркало, подогрев сиденьяs, датчик освещённости и дождя, кнопка запуска/остановки двигателя |
| F50 | 7.5A Brown | блок управления системой пассивной безопасности |
| F51 | 7.5A Brown | электронный климатическая установка, система классификации пассажира, камера заднего вида, климатическая установка, корректор фар, Terrain Select, обогрев задний стеклоподъёмник, прицеп Tow, Haptic Lane Mod |
| F53 | 7.5A Brown | модуль бесключевого запуска, электрический стояночный тормоз, RF Hub, Cluster |
| F94 | 15A Blue | регулировка поясничной опоры водителя Seat, розетка питанияs |
| *lf Equipped |
Блок предохранителей в багажном отделении

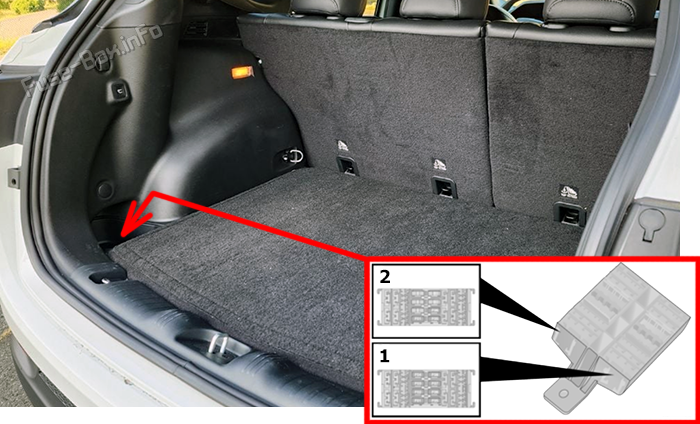

Расположение блока предохранителей
Для доступа к предохранителям снимите контейнер с левой задней панели багажного отделения. Предохранители могут быть размещены в двух блоках. Блок No1 расположен ближе к задней части автомобиля, а блок No 2, устанавливаемый при наличии оборудования для буксировки прицепа, — ближе к передней части автомобиля.
Предохранитель может находиться во встроенном держателе, если автомобиль оснащён модулем люка с электроприводом или силовым инвертором.
На кронштейне заднего блока предохранителей и реле предусмотрен держатель "Maxi Fuse".

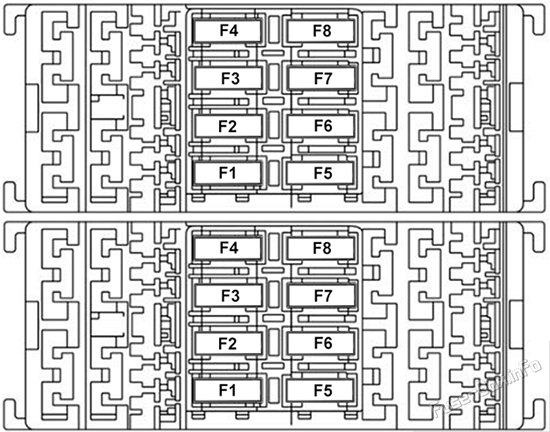

Схема блока предохранителей
| № | Amp | Description |
|---|---|---|
| Fuse Holder №1 | ||
| F2 | 30A Green | Memory Seat |
| F3 | 20A Yellow | люк* |
| F4 | 30A Green | электропривод сиденья (со стороны пассажира) |
| F5 | 30A Green | электропривод сиденья (водителя боковой) |
| F6 | 7.5A Brown | питание Lumbar (электропривод сиденьяs) |
| F8 | 20A Yellow | подогрев сиденьяs* |
| Fuse Holder №2 | ||
| F1 | 10A Red | TTM IGN питание* |
| F5 | 15A Blue | контроллер наружного освещения (со стороны водителя)* |
| F6 | 15A Blue | контроллер наружного освещения (со стороны пассажира)* |
| F7 | 10A Red | TTM Jumper аккумуляторная батарея питание* |
| держатель предохранителей Maxi | ||
| F01 | 30A Green | питание Liftgate* |
| F02 | 25A Clear | HIFI аудиосистема система* |
| * If Equipped |
