Предохранители и реле Jeep Grand Cherokee (WL; 2021-2026)
Схемы относятся к указанным годам и вариантам Jeep Grand Cherokee (WL; 2021-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Jeep.
В этой статье рассматривается Jeep Grand Cherokee V поколения (WL), выпускаемый с 2021 года. Здесь представлены схемы блоков предохранителей для Jeep Grand Cherokee 2021, 2022, 2023, 2024, 2025 и 2026 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя.
Схема предохранителей Jeep Grand Cherokee (WL) 2021-2026
Содержание
Внутренний центр распределения питания
Внутренний центр распределения питания
Расположение блока предохранителей

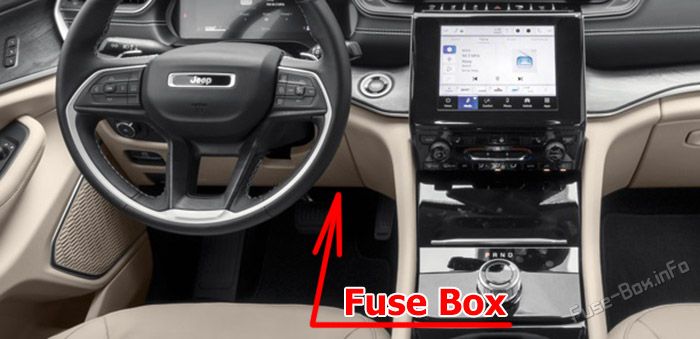

Внутренний центр распределения питания расположен под рулевой колонной на стороне транспортного средства.

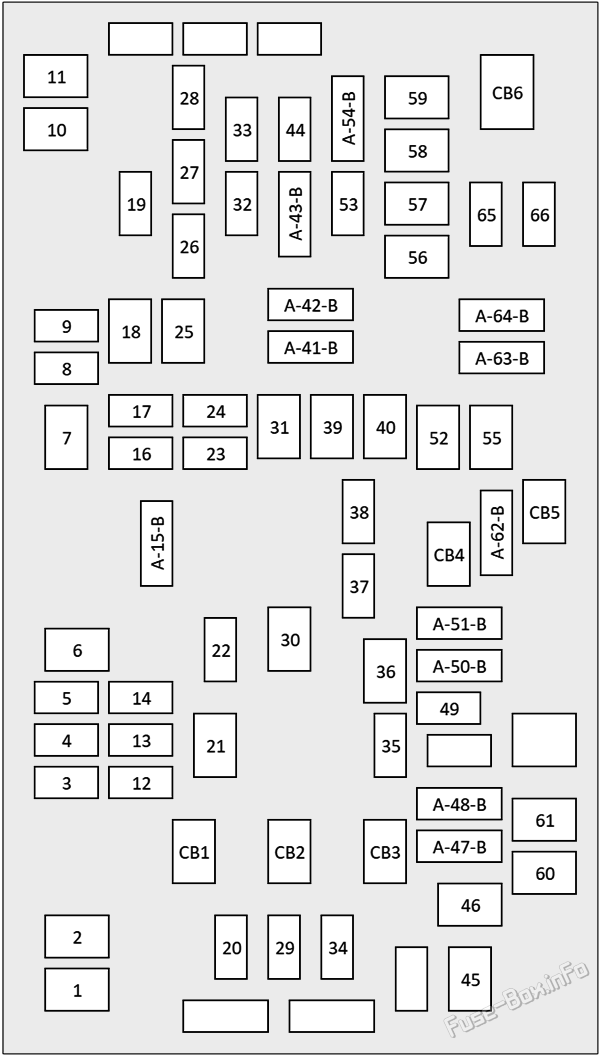

Схема блока предохранителей
| № | Cartridge Fuse | Micro Fuse | Description |
|---|---|---|---|
| F01 | - | - | - |
| F02 | 25A Clear | - | MTR Sunshade люк двойной секция / MTR люк одинарный секция |
| F03 | - | 15A Blue | MOD подогрев сиденья Frt (рулевое колесо) |
| F04 | - | 10A Red | модуль ночного видения / камера контроля водителя (DMC) |
| F05 | - | - | - |
| F06 | - | - | - |
| F07 | - | - | - |
| F08 | - | 15A Blue | бензиновый двигатель: модуль селектора автоматической коробки передач (AGSM) / блокировка рулевой колонки гибрид: SW Hybrid E-drive Mode / модуль селектора автоматической коробки передач (AGSM) / блокировка рулевой колонки |
| F09 | - | - | - |
| F10 | 40A Green | - | электродвигатель вентилятора HVAC |
| F11 | - | 5A Tan | гибрид: электрический компрессор A/C (IOD) / аккумуляторная батарея индикатор зарядки / зарядка Port Indicator (CPIM) |
| F12 | - | 20A Yellow | прикуриватель в сборе |
| F13 | - | 10A Red | Assy зеркало внутреннее зеркало заднего вида / цифровое телевидение (DTV) / люк одинарный - двойной секция / Port UC1 двойной USB RR / Interior контроля камера / FPDM |
| F14 | - | - | - |
| F15A | - | - | - |
| F15B | - | - | - |
| F16 | - | 10A Red | MOD ORC |
| F17 | - | - | - |
| F18 | - | - | - |
| F19 | - | - | - |
| F20 | - | 10A Red | потолочная консоль Assy (OHC) W/Sunshade/ модуль охранной системы / датчик охранной системы/сирена/ проекционный дисплей (HUD) / цифровое телевидение (DTV) |
| F21 | 30A Pink | - | электрический тормоз прицепа - дополнительное оборудование |
| F22 | - | - | - |
| F23 | - | - | - |
| F24 | - | - | - |
| F25 | - | - | - |
| F26 | - | - | - |
| F27 | - | - | - |
| F28 | - | - | - |
| F29 | - | - | - |
| F30 | - | - | - |
| F31 | - | - | - |
| F32 | - | 15A Blue | MOD ICS выключатель Bank/SW Bank верхний/ SW EPB / Aux выключатель Bank модуль (ASBM) |
| F33 | - | 15A Blue | раздаточная коробка SW / Humidity датчик дождя и освещённости (HRLS) / подвеска SW |
| F34 | - | - | - |
| F35 | - | 10A Red | IRCAM нагреватель |
| F36 | - | - | - |
| F37 | - | - | - |
| F38 | - | - | - |
| F39 | - | - | - |
| F40 | - | - | - |
| F41A | - | 10A Red | MOD Occupant Class / блокировка рулевой колонки |
| F41B | - | 10A Red | - |
| F42A | - | 10A Red | Parktronics система MOD (PTS)/ MOD Haptic Lane Feedback / модуль прицепа |
| F42B | - | 10A Red | 2021-2025: MOD HVAC управления / Frt ERC электродвигатель Ctrl / RR ERC электродвигатель Ctrl 2026: MOD HVAC управления |
| F43A | - | - | - |
| F43B | - | - | - |
| F44 | - | 15A Blue | MOD Cluster CCN / MOD SGW (кибербезопасность) |
| F45 | - | - | - |
| F46 | - | - | - |
| F47A | - | - | - |
| F47B | - | - | - |
| F48A | - | - | - |
| F48B | - | - | - |
| F49 | - | 7.5A Brown | MOD RF HUB / модуль зажигание (MD KIN) |
| F50A | - | 10A Red | Telematics Box модуль (TBM)/ MOD модуль дисплея переднего пассажира (FPDM)/ MOD DCSD |
| F50B | - | 10A Red | Port Diagnostics 1 & 2 |
| F51A | - | - | - |
| F51B | - | - | - |
| F52 | - | - | - |
| F53 | - | 20A Yellow | MOD CMCM (Radio) |
| F54A | - | - | - |
| F54B | - | - | - |
| F55 | - | - | - |
| F56 | - | - | - |
| F57 | - | - | - |
| F58 | - | - | - |
| F59 | - | - | - |
| F60 | - | - | - |
| F61 | - | - | - |
| F62A | - | - | - |
| F62B | - | - | - |
| F63A | - | 15A Blue | медиа-разъём #1 Frt / Port UC1 двойной USB Frt/ площадка беспроводной зарядки MOD (WCPM) |
| F63B | - | 15A Blue | - |
| F64A | - | 10A Red | MOD ORC |
| F64B | - | 10A Red | модуль управления рулевой колонкой (SCCM) |
| F65 | - | 5A Tan | MOD SGW (кибербезопасность) |
| F66 | - | - | - |
| CB1 | - | - | - |
| CB2 | - | - | - |
| CB3 | - | - | - |
| CB4 | - | - | - |
| CB5 | - | - | - |
| CB6 | - | - | - |
Передний центр распределения питания (ЦПМ)
Передний центр распределения питания (ЦПМ)
Расположение блока предохранителей

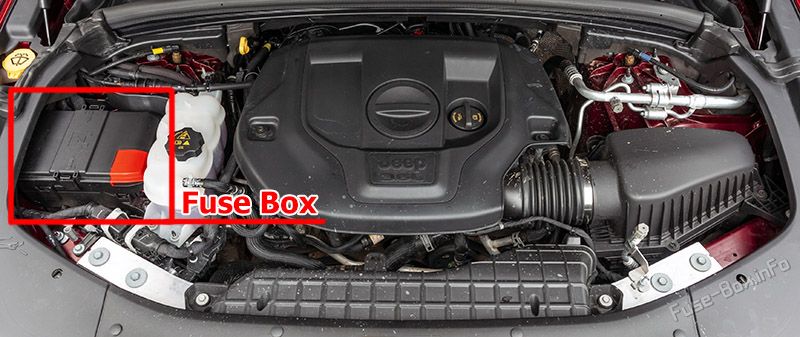

Центр распределения питания (ЦПОС) расположен за фарой со стороны пассажира в моторном отсеке.

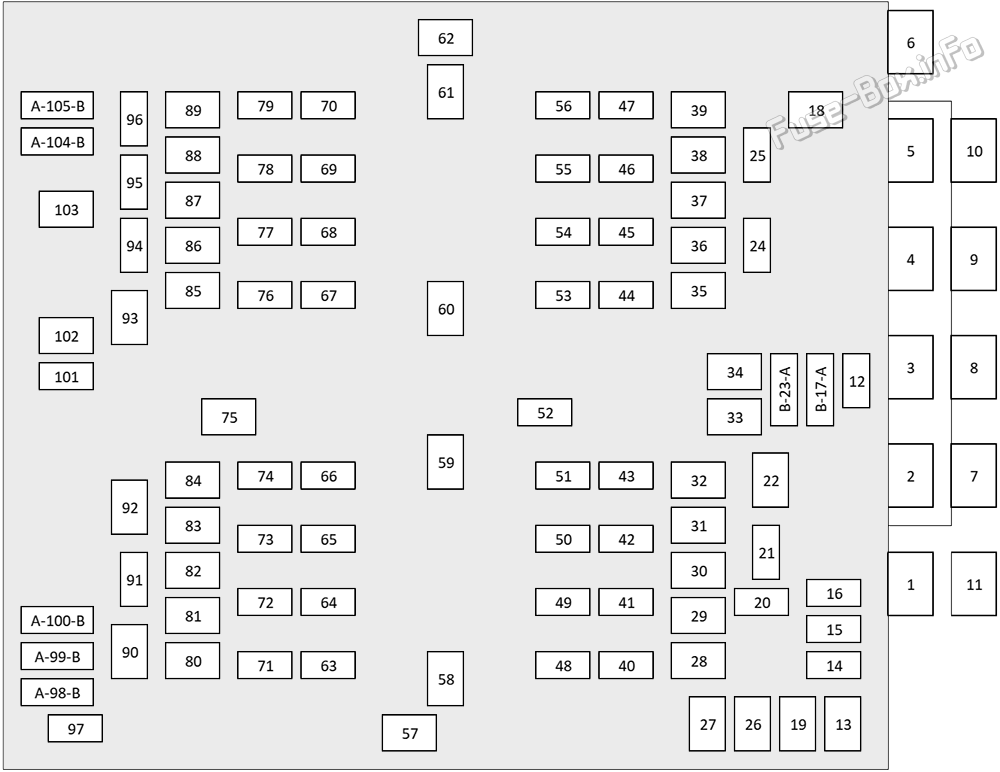

Схема блока предохранителей
| № | Cartridge Fuse | Micro Fuse | Description |
|---|---|---|---|
| F01 | - | - | Crank Batt |
| F02 | - | - | Spare |
| F03 | 500A Gray | - | Starter |
| F04 | 250A Gray | - | Alternator |
| F05 | 80A Gray | - | 2026: электрический насос охлаждающей жидкости |
| F06 | - | - | дополнительная аккумуляторная батарея |
| F07 | 100A Gray | - | Rad Fan |
| F08 | 80A Gray | - | электроусилитель рулевого управления модуль (EPS) #1 |
| F09 | 80A Gray | - | электроусилитель рулевого управления модуль (EPS) #2 |
| F10 | 80A Gray | - | питание IPDC |
| F11 | 150A Gray | - | PCR |
| F12 | - | - | - |
| F13 | 40A Green | - | Starter |
| F14 | - | 10A Red | GNMM/VPMS |
| F15 | - | 10A Red | ECM |
| F16 | - | 15A Blue | Cluster |
| F17A | - | 10A Red | EPS |
| F17B | - | - | - |
| F18 | 30A Pink | - | 2021-2022: омыватель фар |
| F19 | 30A Pink | - | BSM Valves #2 |
| F20 | - | - | - |
| F21 | - | - | - |
| F22 | - | - | - |
| F23A | - | 10A Red | ECM / EPS / PIM / SLM / GPF |
| F23B | - | 10A Red | пневмоподвеска / ELSD RR |
| F24 | - | - | - |
| F25 | - | - | - |
| F26 | 50A Red | - | BSM электродвигатель #2 |
| F27 | 30A Pink | - | обогрев заднего стекла (EBL) |
| F28 | - | - | - |
| F29 | - | - | - |
| F30 | - | - | - |
| F31 | - | - | - |
| F32 | - | - | - |
| F33 | - | - | - |
| F34 | - | - | - |
| F35 | - | - | - |
| F36 | 50A Red | - | питание BCM #1 |
| F37 | 30A Pink | - | DTCM |
| F38 | - | - | - |
| F39 | - | - | - |
| F40 | - | 5A Tan | датчик аккумуляторной батареи #1 |
| F41 | - | 20A Yellow | CADM MAP |
| F42 | - | - | - |
| F43 | - | 10A Red | модуль управления двигателем (ECM) |
| F44 | - | - | - |
| F45 | - | 15A Blue | передний Axle Disconnect |
| F46 | - | - | - |
| F47 | - | - | - |
| F48 | - | 10A Red | CVPAM |
| F49 | - | 20A Yellow | 2026: Motor_VVT |
| F50 | - | - | - |
| F51 | - | 20A Yellow | топливный насос |
| F52 | - | - | - |
| F53 | - | - | - |
| F54 | - | 20A Yellow | Headlamp (левый) |
| F55 | - | 15A Blue | BPCM |
| F56 | - | - | - |
| F57 | - | - | - |
| F58 | - | - | - |
| F59 | - | - | - |
| F60 | - | - | - |
| F61 | - | - | - |
| F62 | - | - | - |
| F63 | - | 20A Yellow | омыватель передней камеры |
| F64 | - | 15A Blue | интеллектуальный Bar управления модуль (ASBS) |
| F65 | - | 15A Blue | ACT активные жалюзи решётки радиатора / ACT клапан охлаждения задней оси / активный аэродинамический щиток |
| F66 | - | 20A Yellow | Horns |
| F67 | - | 10A Red | DTCM / ASBS / Switchable опора двигателя / BSM #2 |
| F68 | - | 20A Yellow | Headlamp (правый) |
| F69 | - | - | - |
| F70 | - | 20A Yellow | IGN катушка / IGN Capacitors / топливные форсунки |
| F71 | - | - | - |
| F72 | - | - | - |
| F73 | - | - | - |
| F74 | - | - | - |
| F75 | - | - | - |
| F76 | - | 5A Tan | IDCM |
| F77 | - | 20A Yellow | TCM SBW |
| F78 | - | 20A Yellow | ECM |
| F79 | - | 10A Red | бензиновый двигатель: лючок топливного бака / ELCM / топливные форсунки гибрид: лючок топливного бака / ELCM Mod / FTIV All Hybrid |
| F80 | 20A Blue | - | ECM |
| F81 | 40A Green | - | питание BCM #4 |
| F82 | - | - | - |
| F83 | 40A Green | - | 2021-2025: LTR насос охлаждающей жидкости / Trans масляный насос гибрид: Trans масляный насос |
| 50A Red | - | 2026: TCM | |
| F84 | - | - | - |
| F85 | - | 10A Red | PCR |
| F86 | 50A Red | - | 2021-2022: BSM питание #1 - Valves 2023: BSM питание #1 |
| F87 | - | - | - |
| F88 | 50A Red | - | 2021-2022: BSM питание электродвигатель #1 2023-2026: BSM питание #2 |
| F89 | - | - | - |
| F90 | - | - | - |
| F91 | - | - | - |
| F92 | 20A Blue | - | обогрев ветрового стекла |
| F93 | - | - | - |
| F94 | - | 10A Red | бензиновый двигатель: муфта компрессора A/C гибрид: электрический компрессор A/C (EAC) / электрический Chiller клапан |
| F95 | - | 10A Red | Batt Cool нагреватель |
| F96 | - | 5A Tan | Elect Cool нагреватель |
| F97 | - | - | - |
| F98 | - | - | - |
| F99 | - | - | - |
| F100A | - | - | - |
| F100B | - | - | - |
| F101 | - | - | - |
| F102 | - | - | - |
| F103 | 30A Pink | - | передний стеклоочиститель |
| F104A | - | 15A Blue | PECP Low Temp Passive насос |
| F104B | - | 15A Blue | AHP High Temp Aux насос |
| F105A | - | 15A Blue | BCP Low Temp активный насос |
| F105B | - | 15A Blue | LTR насос охлаждающей жидкости PECP - 2 |
Задний центр распределения питания
Задний центр распределения питания
Расположение блока предохранителей
Бензиновая версия:

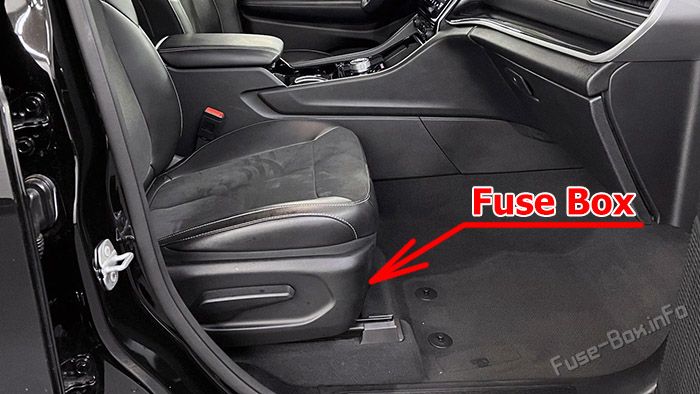

Задний центр распределения питания расположен под пассажирским сиденьем.

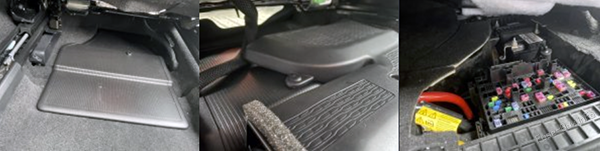

Порядок доступа (по материалам Wljeepforum.com):
- 2.10.1 Снимите дверцу коллектора HVAC, сдвигая её от наружной стороны автомобиля к центральной консоли.
- Крестовой отвёрткой выверните один винт, который удерживает накладку. Возможно, шаг No2 необязателен, но безопаснее выполнить его.
- Снимите встроенный воздуховод HVAC и напольный дефлектор, затем отложите их в сторону.
- Со стороны заднего пассажирского сиденья приподнимите покрытие пола за задний край. Сзади и сбоку его удерживают два фрикционных фиксатора.
- Теперь можно снять верхнюю крышку блока предохранителей.
- Для установки выполните действия в обратном порядке.
Гибридная версия:

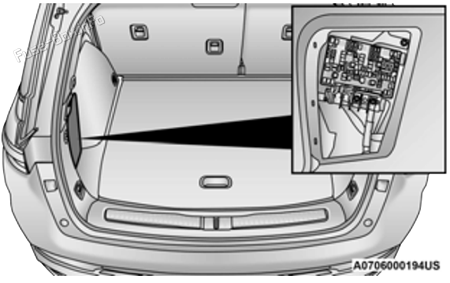

Задний центр распределения питания расположен под щитом для обрезки задней части заднего грузового пространства.

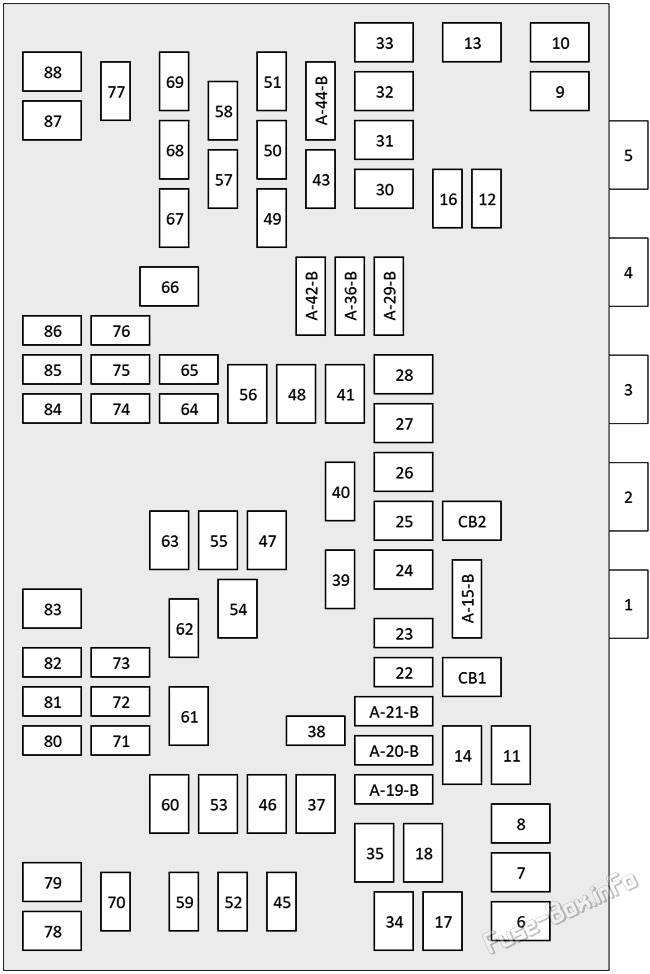

Схема блока предохранителей
| № | Cartridge Fuse | Micro Fuse | Description |
|---|---|---|---|
| F01 | - | - | Spare |
| F02 | - | - | Spare |
| F03 | Shunt | - | питание дополнительной аккумуляторной батареи |
| F04 | - | - | Spare |
| F05 | 150A Gray | - | питание подкапотного PDC |
| F06 | - | - | Spare |
| F07 | - | - | Spare |
| F08 | - | - | Spare |
| F09 | - | - | Spare |
| F10 | - | - | Spare |
| F11 | 50A Red | - | Mod питание BCM #2 |
| F12 | - | - | Spare |
| F13 | - | - | Spare |
| F14 | - | - | Spare |
| F15A | - | 10A Red | гибрид: Pwr Inverter Mod (PIM) - Redundant основное питание Pwr питание |
| F15B | - | 10A Red | бесконтактный электропривод двери багажника/ выключатели задних стеклоподъёмников / MOD HVAC Cntrl Frt |
| F16 | - | - | Spare |
| F17 | 40A Green | - | Mod питание BCM #3 |
| F18 | 30A Pink | - | модуль электропривода двери багажника |
| F19A | - | 10A Red | 2021-2023: L2+ модуль светового предупреждения водителя гибрид: Mod PIM |
| F19B | - | 10A Red | гибрид: Quiet Vehicle Pedestrian Mod (QVPM) |
| F20A | - | 15A Blue | центральный модуль ADAS (CADM) |
| F20B | - | 15A Blue | Spare |
| F21A | - | - | Spare |
| F21B | - | - | Spare |
| F22 | - | - | Spare |
| F23 | - | 10A Red | медиа-разъём #2(RR)/#3 (LR) |
| F24 | - | - | Spare |
| F25 | 30A Pink | - | Mod дверь MUX пассажира |
| F26 | 20A Blue | - | Headrest Dump 3rd ряд (LT & RT) |
| F27 | - | - | Spare |
| F28 | 30A Pink | - | MOD Memory / электропривод сиденья (пассажира Frt) |
| F29A | - | 10A Red | MOD ICS выключатель Bank задний (Frt консоль) |
| F29B | - | - | Spare |
| F30 | 30A Pink | - | MOD Memory / электропривод сиденья (водителя Frt) |
| F31 | - | - | Spare |
| F32 | - | - | Spare |
| F33 | - | - | Spare |
| F34 | 30A Pink | - | MOD дверь MUX водителя |
| F35 | 25A Clear | - | модуль прицепа #2 |
| F36A | - | 10A Red | модуль интеллектуального управления освещением |
| F36B | - | 10A Red | Port Pwr USB консоль (USB CH только) / Port UCI двойной USB задний |
| F37 | 25A Clear | - | модуль прицепа #1 |
| F38 | - | - | Spare |
| F39 | - | - | Spare |
| F40 | - | 30A Green | Mod аудиосистема усилитель #1A |
| F41 | - | - | Spare |
| F42A | - | - | Spare |
| F42B | - | 10A Red | задний развлекательная система экраны 1 (Resl) / (Res2)/ медиа-разъём #2 RR Wake Up / медиа-разъём #3 Wake Up / APO Illumination / 2nd -3rd ряд Seat Switches-lllumination |
| F43 | - | - | Spare |
| F44A | - | 20A Yellow | 12 Volt розетка питания в багажном отделении (Ign) |
| F44B | - | 20A Yellow | 12 Volt розетка питания в багажном отделении (аккумуляторная батарея) |
| F45 | - | 20A Yellow | MOD CRSM (подогрев сиденья RR RT) |
| F46 | 30A Pink | - | модуль складывания сидений 3rd ряд питание #1 |
| F47 | 20A Yellow | - | гибрид: PIM - Park PAWL электродвигатель |
| F48 | - | - | Spare |
| F49 | - | - | Spare |
| F50 | - | 15A Blue | массаж сиденья водителя Mod (SSMD) / массаж сиденья пассажира Mod (SSMP) |
| F51 | - | 30A Green | MOD lпневмоподвеска (Valves) |
| F52 | - | 20A Yellow | MOD CRSM (подогрев сиденья RR LT) |
| F53 | 30A Pink | - | электронный дифференциал повышенного трения (ELSD) задний #1 |
| F54 | - | - | Spare |
| F55 | 30A Pink | - | MOD Inverter |
| F56 | 30A Pink | - | модуль складывания сидений 3rd ряд питание #2 |
| F57 | - | - | Spare |
| F58 | - | 15A Blue | 3rd ряд дополнительный зарядка USB (только LT -RT) / Port Pwr USB консоль UBS (CH только) |
| F59 | - | 5A Tan | 2026: NFC ручка двери #4 |
| F60 | - | - | Spare |
| F61 | - | - | Spare |
| F62 | - | 20A Yellow | модуль подогрев сиденья Frt (водителя) |
| F63 | 30A Pink | - | Assy розетка прицепа B+ |
| F64 | - | 10A Red | 2026: Mod_SPAAK |
| F65 | - | - | Spare |
| F66 | 20A Blue | - | MOD дверь MUX пассажира задний - интеллектуальный электродвигатель |
| F67 | - | 30A Green | MOD аудиосистема усилитель #1B |
| F68 | - | - | Spare |
| F69 | - | 20A Yellow | L2+ центральный модуль ADAS (CADM) MID |
| F70 | - | 10A Red | модуль распределения видеосигнала (VRM) / Port питание - USB IP (только версия для Китая) |
| F71 | - | 5A Tan | 2026: NFC ручка двери #1 |
| F72 | - | - | Spare |
| F73 | - | - | Spare |
| F74 | - | 5A Tan | L2+ интеллектуальный датчик аккумуляторной батареи (IBS) - 2 |
| F75 | - | 5A Tan | 2026: NFC ручка двери #3 |
| F76 | - | 5A Tan | 2026: NFC ручка двери #2 |
| F77 | - | - | Spare |
| F78 | 50A Red | - | MOD lпневмоподвеска |
| F79 | - | - | Spare |
| F80 | - | - | Spare |
| F81 | - | 20A Yellow | модуль подогрев сиденья Fit (PASS) |
| F82 | - | 10A Red | SW подогрев сиденья (RR RT - RR LT) |
| F83 | - | - | Spare |
| F84 | - | 15A Blue | 2026: Snsr_UWB (1-7) |
| F85 | - | 15A Blue | гибрид: силовой инвертор Mod (PIM) - основное питание источник питания |
| F86 | - | 15A Blue | поясничная опора водителя и пассажира SW |
| F87 | - | - | Spare |
| F88 | 20A Blue | - | MOD дверь MUX водителя задний - интеллектуальный электродвигатель |
Дополнительная информация: Jeep Grand Cherokee (WL; 2021-2026)
Справочный материал по предохранителям и реле Jeep Grand Cherokee (WL; 2021-2026). В черновике сохранены расположение блоков, позиции и исходные служебные обозначения. Перед публикацией данные необходимо сверить с руководством производителя.
