Предохранители и реле Jeep Wagoneer / Grand Wagoneer (2022-2026)
Схемы относятся к указанным годам и вариантам Jeep Wagoneer / Grand Wagoneer (2022-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Jeep.
В этой статье рассматривается Jeep Wagoneer четвёртого поколения (WS), выпускаемый с 2021 года. Здесь представлены схемы блоков предохранителей для Jeep Wagoneer 2022, 2023, 2024, 2025 и 2026 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя.
Схема предохранителей Jeep Wagoneer (WS)
Содержание
Расположение блоков предохранителей
Расположение блоков предохранителей

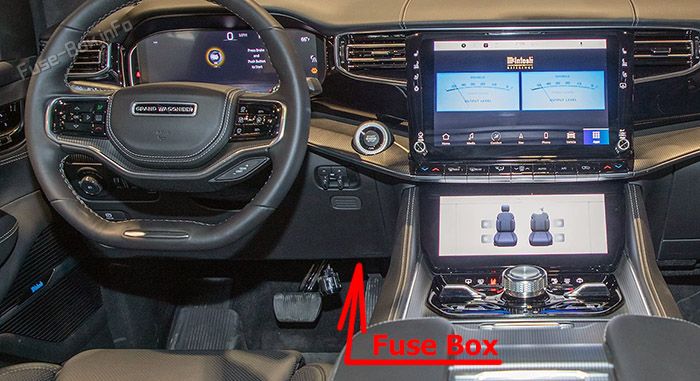

Блок предохранителей в салоне
Внутренний центр распределения питания расположен под панелью приборов &со стороны водителя &.

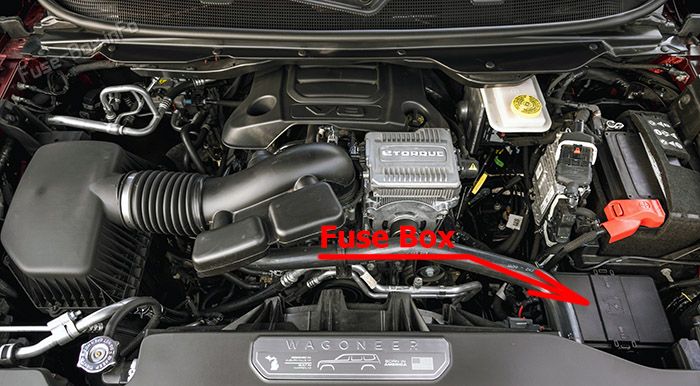

Блок предохранителей в моторном отсеке
Центр распределения питания (ЦП) расположен в моторном отсеке за фарой со стороны водителя (s).

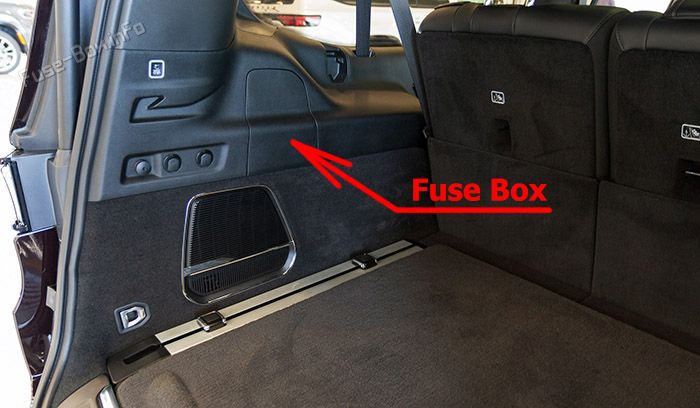

Задний блок предохранителей
Задний центр распределения питания расположен за задней боковой панелью со стороны водителя.
Схемы блоков предохранителей
Схемы блоков предохранителей
2022, 2023, 2024, 2025

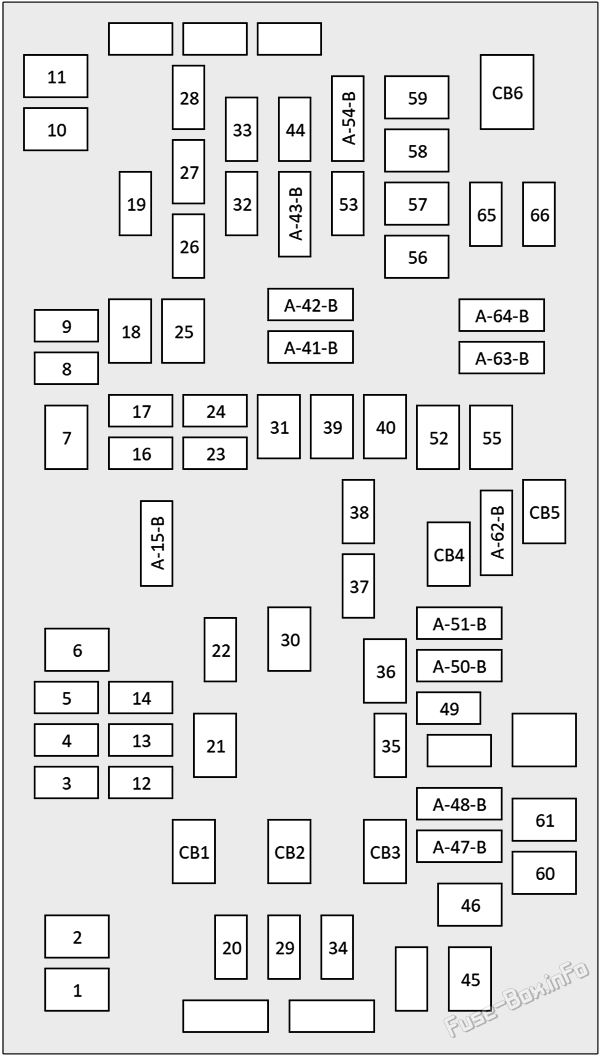

Блок предохранителей в салоне
| № | Cartridge Fuse | Micro Fuse | Description |
|---|---|---|---|
| F01 | - | - | Spare |
| F02 | - | - | Spare |
| F03 | - | 15A Blue | MOD подогрев сиденья Frt (рулевое колесо) |
| F04 | - | 10A Red | модуль ночного видения / камера контроля водителя (DMC) |
| F05 | - | - | Spare |
| F06 | - | - | Spare |
| F07 | - | - | Spare |
| F08 | - | 10A Red | модуль селектора автоматической коробки передач (AGSM) / блокировка рулевой колонки / HUD |
| F09 | - | - | Spare |
| F10 | 40A Green | - | электродвигатель вентилятора HVAC |
| F11 | - | - | Spare |
| F12 | - | 20A Yellow | прикуриватель в сборе |
| F13 | - | 10A Red | Assy зеркало внутреннее зеркало заднего вида / люк одинарный - двойной секция / Port UC1 двойной USB RR / Interior контроля камера |
| F14 | - | 10A Red | холодильный отсек / автомобильный сейф |
| F15A | - | - | Spare |
| F15B | - | - | Spare |
| F16 | - | 10A Red | MOD ORC |
| F17 | - | - | Spare |
| F18 | - | - | Spare |
| F19 | - | - | Spare |
| F20 | - | 10A Red | потолочная консоль Assy (OHC) W/Sunshade / модуль охранной системы |
| F21 | 30A Pink | - | электрический тормоз прицепа - дополнительное оборудование |
| F22 | - | - | Spare |
| F23 | - | - | Spare |
| F24 | - | - | Spare |
| F25 | - | - | Spare |
| F26 | - | - | Spare |
| F27 | - | - | Spare |
| F28 | - | - | Spare |
| F29 | - | - | Spare |
| F30 | - | - | Spare |
| F31 | - | - | Spare |
| F32 | - | 10A Red | MOD ICS выключатель Bank / SW Bank верхний/ SW EPB / Aux выключатель Bank модуль (ASBM)/ Mod HVAC Cntrl Frt/ Humidity датчик дождя и освещённости (HRLS) |
| F33 | - | 15A Blue | раздаточная коробка SW / SW Bank нижний / Mod ICS выключатель Bank задний / климатическая установка дисплей / подвеска SW |
| F34 | - | - | Spare |
| F35 | - | 10A Red | IRCAM нагреватель |
| F36 | - | - | Spare |
| F37 | - | - | Spare |
| F38 | - | - | Spare |
| F39 | - | - | Spare |
| F40 | - | - | Spare |
| F41A | - | - | Spare |
| F41B | - | - | Spare |
| F42A | - | - | Spare |
| F42B | - | 10A Red | MOD HVAC управления Frt |
| F43A | - | - | Spare |
| F43B | - | - | Spare |
| F44 | - | 15A Blue | MOD Cluster CCN / MOD SGW (кибербезопасность) |
| F45 | 30A Pink | - | MOD Inverter 150W |
| F46 | - | - | Spare |
| F47A | - | - | Spare |
| F47B | - | - | Spare |
| F48A | - | - | Spare |
| F48B | - | - | Spare |
| F49 | - | 7.5A Brown | MOD RF HUB/ модуль зажигание (MD KIN) |
| F50A | - | 10A Red | Port UCI двойной USB задний |
| F50B | - | 10A Red | Port Diagnostics 1 & 2 |
| F51A | - | - | Spare |
| F51B | - | - | Spare |
| F52 | - | - | Spare |
| F53 | - | 20A Yellow | MOD CMCM (Radio) |
| F54A | - | - | Spare |
| F54B | - | - | Spare |
| F55 | - | - | Spare |
| F56 | - | - | Spare |
| F57 | - | - | Spare |
| F58 | - | - | Spare |
| F59 | - | - | Spare |
| F60 | - | - | Spare |
| F61 | - | - | Spare |
| F62A | - | - | Spare |
| F62B | - | - | Spare |
| F63A | - | 15A Blue | Port UC1 двойной USB Frt / площадка беспроводной зарядки MOD (WCPM) - только комплектация High/Premium |
| F63B | - | 15A Blue | Telematics Box модуль (TBM)/ Mod-DCSD/Mod FPDM |
| F64A | - | 10A Red | MOD ORC |
| F64B | - | 10A Red | модуль управления рулевой колонкой (SCCM) |
| F65 | - | 5A Tan | MOD SGW (кибербезопасность) |
| F66 | - | - | Spare |
| CB1-CB6 | - | - | Spare |

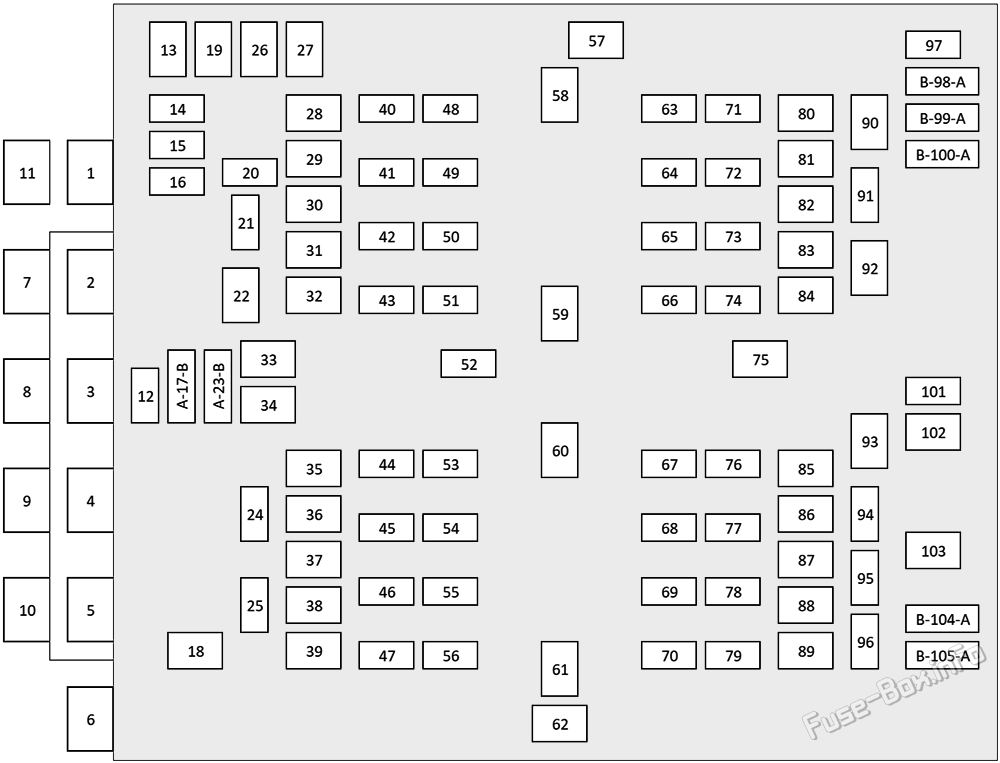

Блок предохранителей в моторном отсеке
| № | Cartridge Fuse | Micro Fuse | Description |
|---|---|---|---|
| F01 | - | - | Crank Batt |
| F02 | 80A Gray | - | Elec Pwr Str #1 |
| F03 | 500A Gray | - | Starter |
| F04 | 250A Gray | - | Alternator |
| F05 | 80A Gray | - | Elec Pwr Str #2 |
| F06 | Shunt | - | дополнительная аккумуляторная батарея |
| F07 | 100A Gray | - | Rad Fan |
| F08 | - | - | Spare |
| F09 | 80A Gray | - | IPDC |
| F10 | 150A Gray | - | RPDC |
| F11 | 150A Gray | - | PCR |
| F12 | - | - | Spare |
| F13 | 40A Green | - | Starter |
| F14 | - | 10A Red | GNMM / VPMS |
| F15 | - | 10A Red | ECM |
| F16 | - | 15A Blue | Cluster |
| F17A | - | 10A Red | EPS |
| F17B | - | 10A Red | ATMM |
| F18 | - | - | Spare |
| F19 | 30A Pink | - | BSM #2 Valves |
| F20 | - | - | Spare |
| F21 | - | - | Spare |
| F22 | - | - | Spare |
| F23A | - | 10A Red | ECM / PPU / MGU / BSM / SLM |
| F23B | - | 10A Red | пневмоподвеска / ELSD-RR/ EPS |
| F24 | - | 20A Blue | XFR топливный насос |
| F25 | - | - | SPARE |
| F26 | 50A Red | - | BSM электродвигатель #2 |
| F27 | 30A Pink | - | обогрев заднего стекла |
| F28 | - | - | Spare |
| F29 | - | - | Spare |
| F30 | - | - | Spare |
| F31 | 40A Green | - | питание BCM #3 |
| F32 | - | - | Spare |
| F33 | 30A Pink | - | 2022-2024: PWR боковой Steps |
| F34 | - | - | Spare |
| F35 | - | - | Spare |
| F36 | 50A Red | - | питание BCM #1 |
| F37 | 30A Pink | - | DTCM |
| F38 | 50A Red | - | питание BCM #2 |
| F39 | - | - | Spare |
| F40 | - | 5A Tan | Batt Snsr #1 |
| F41 | - | 20A Yellow | CADM MAP |
| F42 | - | - | Spare |
| F43 | - | 10A Red | ECM |
| F44 | - | - | Spare |
| F45 | - | - | Spare |
| F46 | - | 5A Tan | Batt Snsr #2 |
| F47 | - | 10A Red | BPCM |
| F48 | - | 10A Red | CVPAM |
| F49 | - | 30A Green | клапаны пневмоподвески |
| F50 | - | - | Spare |
| F51 | - | 20A Yellow | топливный насос/ FPCM |
| F52 | - | - | Spare |
| F53 | - | - | Spare |
| F54 | - | 20A Yellow | Headlamp LT |
| F55 | - | - | Spare |
| F56 | - | - | Spare |
| F57 | - | - | Spare |
| F58 | - | - | Spare |
| F59 | 50A Red | - | пневмоподвеска |
| F60 | - | - | Spare |
| F61 | - | - | Spare |
| F62 | - | - | Spare |
| F63 | - | 20A Yellow | омыватель камеры Frt |
| F64 | - | - | Spare |
| F65 | - | 15A Blue | 2022-2023: ACT активные жалюзи решётки радиатора / ACT воздух Dam / клапан охлаждающей жидкости LCVM 2024-2025: ACT активные жалюзи решётки радиатора / ACT воздух Dam / клапан охлаждающей жидкости LCVM / RATVM |
| F66 | - | 20A Yellow | Horns |
| F67 | - | 10A Red | DTCM / Switchable опора двигателя / BSM |
| F68 | - | 20A Yellow | Headlamp RT |
| F69 | - | - | Spare |
| F70 | - | 20A Yellow | 2022-2023: IGN катушка / IGN Cap / топливные форсунки / ISCM / катушка On Plug 2024-2025: IGN катушка / IGN Cap / топливные форсунки / ISCM |
| F71 | - | - | Spare |
| F72 | - | - | Spare |
| F73 | - | - | Spare |
| F74 | - | 5A Tan | MGU |
| F75 | 30A Pink | - | передний стеклоочиститель |
| F76 | - | - | Spare |
| F77 | - | 20A Yellow | TCM SBW |
| F78 | - | 20A Yellow | клапан короткого впускного тракта / ECM |
| F79 | - | 15A Blue | топливные форсунки / электромагнитный клапан наддува / датчик масла / воздух клапан / OBD Bypass / O2 Heaters |
| F80 | 20A Blue | - | ECM |
| F81 | 40A Green | - | питание BCM #4 |
| F82 | - | - | Spare |
| F83 | 40A Green | - | 2025: PWR боковой Steps |
| F84 | - | - | Spare |
| F85 | - | 10A Red | PCR |
| F86 | 50A Red | - | BSM питание 1 |
| F87 | - | - | Spare |
| F88 | 50A Red | - | BSM питание 2 |
| F89 | - | - | Spare |
| F90 | - | - | Spare |
| F91 | - | - | Spare |
| F92 | 20A Blue | - | обогрев ветрового стекла |
| F93 | 25A Clear | - | топливный насос |
| F94 | - | 10A Red | A/C Comp Clutch |
| F95 | - | - | Spare |
| F96 | - | - | Spare |
| F97 | - | - | Spare |
| F98A | - | 15A Blue | вентилятор охлаждения |
| F98B | - | 15A Blue | Pmp охлаждение аккумуляторной батареи |
| F99 | - | - | Spare |
| F100 | - | - | Spare |
| F101 | - | - | Spare |
| F102 | 25A Clear | - | топливный насос |
| F103 | - | - | Spare |
| F104 | - | - | Spare |
| F105A | - | - | Spare |
| F105B | - | 15A Blue | LTR насос охлаждающей жидкости |

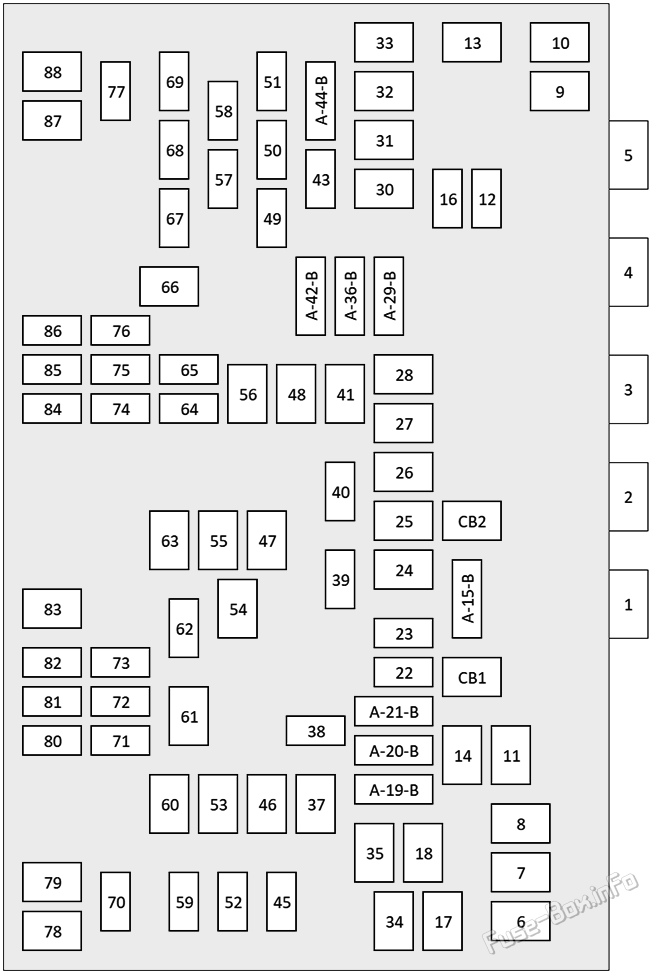

Задний блок предохранителей
| № | Cartridge Fuse | Micro Fuse | Description |
|---|---|---|---|
| F05 | 150A Gray | - | Underhood блок распределения питания аккумуляторная батарея питание |
| F06 | - | - | Spare |
| F07 | - | - | Spare |
| F08 | - | - | Spare |
| F09 | - | - | Spare |
| F10 | - | - | Spare |
| F11 | - | - | Spare |
| F12 | - | - | Spare |
| F13 | 30A Pink | - | воздушный компрессор (компрессор для шин) |
| F14 | 25A Clear | - | MTR Sunshade люк |
| F15A | - | - | Spare |
| F15B | - | 10A Red | бесконтактный электропривод двери багажника / выключатели задних стеклоподъёмников / MOD HVAC Cntrl Rr |
| F16 | - | - | Spare |
| F17 | - | - | Spare |
| F18 | 25A Clear | - | модуль электропривода двери багажника |
| F19A | - | 10A Red | L2+ модуль светового предупреждения водителя |
| F19B | - | 10A Red | анимационная подсветка RR-LT |
| F20A | - | 15A Blue | Central ASAS Decision модуль (CADM) - LO |
| F20B | - | - | Spare |
| F21A | - | - | Spare |
| F21B | - | 10A Red | люк - двойной секция 2nd & 3rd ряд Seat SW-lllumination |
| F22 | - | - | Spare |
| F23 | - | 10A Red | развлекательная система задних сидений (водителя / пассажира) |
| F24 | - | - | Spare |
| F25 | 30A Pink | - | Mod дверь MUX пассажира |
| F26 | - | - | Spare |
| F27 | - | - | Spare |
| F28 | 30A Pink | - | MOD Memory / электропривод сиденья (пассажира Frt) |
| F29A | - | 10A Red | анимационная подсветка RR-RT |
| F29B | - | 10A Red | анимационная подсветка RR-LT |
| F30 | 30A Pink | - | MOD Memory / электропривод сиденья (водителя Frt) |
| F31 | - | - | Spare |
| F32 | - | - | Spare |
| F33 | - | - | Spare |
| F34 | 30A Pink | - | MOD дверь MUX водителя |
| F35 | 25A Clear | - | Integrated модуль прицепа #2 |
| F36A | - | 10A Red | модуль интеллектуального управления освещением |
| F36B | - | - | Spare |
| F37 | 25A Clear | - | Integrated модуль прицепа #1 |
| F38 | - | - | Spare |
| F39 | - | - | Spare |
| F40 | - | 30A Green | MOD аудиосистема усилитель #1A |
| F41 | - | - | Spare |
| F42A | - | 10A Red | 2023-2025: RSE Video USB консоль Frt/Port медиа-разъём FPDM |
| F42B | - | - | Spare |
| F43 | - | - | Spare |
| F44A | - | 20A Yellow | 12 Volt розетка питания в багажном отделении (Ign) |
| F44B | - | 20A Yellow | 12 Volt розетка питания в багажном отделении (аккумуляторная батарея) |
| F45 | - | 20A Yellow | MOD CRSM (подогрев сиденья RR RT) |
| F46 | 30A Pink | - | модуль складывания сидений 3rd ряд питание #1 |
| F47 | - | - | Spare |
| F48 | - | - | Spare |
| F49 | - | - | Spare |
| F50 | - | 15A Blue | массаж сиденья водителя Mod (SSMD)/ массаж сиденья пассажира Mod (SSMP) |
| F51 | - | - | Spare |
| F52 | - | 20A Yellow | MOD CRSM (подогрев сиденья RR LT) |
| F53 | 30A Pink | - | электронный дифференциал повышенного трения (ELSD) задний #1 |
| F54 | - | - | Spare |
| F55 | 30A Pink | - | модуль складывания сиденийs 3rd ряд питание #2 |
| F56 | - | - | Spare |
| F57 | - | 10A Red | MOD HVAC RR / Mod Occupant Classic / CVPAM / Mod Parktronics/ ITCM |
| F58 | - | 15A Blue | 3rd ряд дополнительный зарядка USB (только LT/RT) / Port Pwr USB консоль UBS (CH только) |
| F59 | - | 5A Beige | 2024-2025: интеллектуальный ручка двери задний Rt |
| F60 | 25A Clear | - | RR_вентилятор HVAC |
| F61 | - | - | Spare |
| F62 | - | 20A Yellow | модуль подогрев сиденья Frt (водителя) |
| F63 | 30A Pink | - | Assy розетка прицепа B+ |
| F64 | - | 10A Red | 2024-2025: модуль интеллектуальный телефон As ключ |
| F65 | - | - | Spare |
| F66 | 20A Blue | - | MOD дверь MUX пассажира Rear-Smart электродвигатель |
| F67 | - | 30A Green | MOD аудиосистема усилитель #1B |
| F68 | - | - | Spare |
| F69 | - | 20A Yellow | L2+ Central ASAS Decision модуль (CADM) MID |
| F70 | - | 10A Red | модуль распределения видеосигнала (VRM) |
| F71 | - | 5A Beige | 2024-2025: интеллектуальный ручка двери водителя |
| F72 | - | - | Spare |
| F73 | - | - | Spare |
| F74 | - | - | Spare |
| F75 | - | 5A Beige | 2024-2025: интеллектуальный ручка двери задний Lt. |
| F76 | - | 5A Beige | 2024-2025: интеллектуальный ручка двери пассажира |
| F77 | - | - | Spare |
| F78 | - | - | Spare |
| F79 | - | - | Spare |
| F80 | - | - | Spare |
| F81 | - | 20A Yellow | модуль подогрев сиденья Frt (PASS) |
| F82 | - | 10A Red | анимационная подсветка RR / воздушный компрессор (компрессор для шин)/ анимационная подсветка Liftgate Taillamp |
| F83 | - | - | Spare |
| F84 | - | 15A Blue | 2024-2025: SNSR_UWB (1-7) |
| F85 | - | - | Spare |
| F86 | - | 15A Blue | поясничная опора водителя & пассажира SW |
| F87 | - | - | Spare |
| F88 | 20A Blue | - | MOD дверь MUX водителя задний - интеллектуальный электродвигатель |
| CB1 | - | 20A Yellow | розетка питания RR |
| CB2 | - | - | Spare |
2026
Блок предохранителей в салоне
| № | Cartridge Fuse | Micro Fuse | Description |
|---|---|---|---|
| F01 | - | - | Spare |
| F02 | 25A Clear | - | MTR Sunshade люк двойной секция / MTR люк одинарный секция |
| F03 | - | 15A Blue | MOD подогрев сиденья Frt (рулевое колесо) * |
| F04 | - | 10A Red | модуль ночного видения / камера контроля водителя (DMC) |
| F05 | - | - | Spare |
| F06 | - | - | Spare |
| F07 | - | - | Spare |
| F08 | - | 15A Blue | модуль селектора автоматической коробки передач (AGSM) / блокировка рулевой колонки / SW_PHEV_EDRIVER_MODE |
| F09 | - | - | Spare |
| F10 | 40A Green | - | FIVAC вентилятор электродвигатель |
| F11 | - | - | (PF) PHEV: электрический компрессор A/C(IOD) / BATTERY индикатор зарядки / индикатор зарядки (CPIM) |
| F12 | - | 20A Yellow | прикуриватель в сборе |
| F13 | - | 10A Red | Assy зеркало внутреннее зеркало заднего вида / цифровое телевидение (DTV) */ люк одинарный -двойной секция / Port UC1 двойной USB RR / Interior контроля камера |
| F14 | - | - | Spare |
| F15A | - | - | Spare |
| F15B | - | - | Spare |
| F16 | - | 10A Red | MODORC |
| F17 | - | - | Spare |
| F18 | - | - | Spare |
| F19 | - | - | Spare |
| F20 | - | 10A Red | потолочная консоль Assy (OHC) W/Sunshade/ модуль охранной системы / датчик охранной системы / сирена / проекционный дисплей (HUD) / цифровое телевидение (DTV) * |
| F21 | 30A Pink | - | электрический тормоз прицепа - дополнительное оборудование |
| F22 | - | - | Spare |
| F23 | - | - | Spare |
| F24 | - | - | Spare |
| F25 | - | - | Spare |
| F26 | - | - | Spare |
| F27 | - | - | Spare |
| F28 | - | - | Spare |
| F29 | - | - | Spare |
| F30 | - | - | Spare |
| F31 | - | - | Spare |
| F32 | - | 15A Blue | MOD ICS выключатель Bank / SW Bank верхний / SW EPB / Aux выключатель Bank модуль (ASBM) |
| F33 | - | 15A Blue | раздаточная коробка SW / Humidity датчик дождя и освещённости (HRLS) / подвеска SW * |
| F34 | - | - | Spare |
| F35 | - | 10A Red | IRCAM нагреватель |
| F36 | - | - | Spare |
| F37 | - | - | Spare |
| F38 | - | - | Spare |
| F39 | - | - | Spare |
| F40 | - | - | Spare |
| F41A | - | 10A Red | MOD Occupant Class / блокировка рулевой колонки |
| F41B | Spare | ||
| F42A | - | 10A Red | ParktronicsSystem MOD (PTS)/ MOD Haptic Lane Feedback/модуль прицепа |
| F42B | MOD HVAC управления / Frt ERC электродвигатель Ctrl / RR ERC электродвигатель Ctrl | ||
| F43A | - | - | Spare |
| F43B | - | - | Spare |
| F44 | - | 15A Blue | MOD Cluster CCN / MOD SGW (кибербезопасность) |
| F45 | - | - | Spare |
| F46 | - | - | Spare |
| F47A | - | - | Spare |
| F47B | - | - | Spare |
| F48A | - | - | Spare |
| F48B | - | - | Spare |
| F49 | - | 7.5A Brown | MOD RF HUB/ модуль зажигание (MD KIN) |
| F50A | - | 10A Red | Telematics Box модуль (TBM) / MOD модуль дисплея переднего пассажира (FPDM)/ MOD DCSD * |
| F50B | Port Diagnostics 1 & 2 | ||
| F51A | - | - | Spare |
| F51B | - | - | Spare |
| F52 | - | - | Spare |
| F53 | - | 20A Yellow | MOD CMCM (Radio) |
| F54A | - | - | Spare |
| F54B | - | - | Spare |
| F55 | - | - | Spare |
| F56 | - | - | Spare |
| F57 | - | - | Spare |
| F58 | - | - | Spare |
| F59 | - | - | Spare |
| F60 | - | - | Spare |
| F61 | - | - | Spare |
| F62A | - | - | Spare |
| F62B | - | - | Spare |
| F63A | - | 15A Blue | медиа-разъём #1 Frt/ Port UC1 двойной USB Frt/ площадка беспроводной зарядки MOD (WCPM) |
| F63B | Not Populated | ||
| F64A | - | 10A Red | MOD ORC |
| F64B | модуль управления рулевой колонкой (SCCM) | ||
| F65 | - | 5A Tan | MOD SGW (кибербезопасность) |
| F66 | - | - | Spare |
| CB1 | - | - | Spare |
| CB2 | - | - | Spare |
| CB3 | - | - | Spare |
| CB4 | - | - | Spare |
| CB5 | - | - | Spare |
| CB6 | - | - | Spare |
| * If Equipped |
Блок предохранителей в моторном отсеке
| № | Cartridge Fuse | Micro Fuse | Description |
|---|---|---|---|
| F01 | - | - | Crank Batt |
| F02 | 80A / 100A Gray | - | EPS |
| F03 | 500A Gray | - | Starter |
| F04 | 250A Gray | - | Alternator / IDCM |
| F05 | 80A / 100A Gray | - | EPS |
| F06 | - | - | дополнительная аккумуляторная батарея* |
| F07 | 100A Gray | - | Rad Fan |
| F08 | - | - | Spare |
| F09 | 80A / 200A Gray | - | питание IPDC/ ABIM |
| F10 | 150A Gray | - | питание rPDC |
| F11 | 150A Gray | - | PCR * |
| F12 | - | 10A Red | CPV* / BHV* / HTL & LTR BYP VALVE* |
| F13 | 40A Green | - | Starter* |
| F14 | - | 10A Red | GNMM/VPMS * |
| F15 | - | 10A Red | ECM * |
| F16 | - | 15A Blue | Cluster |
| F17A | - | 10A Red | EPS |
| F17B | Not Populated | ||
| F18 | - | 20A Yellow | масляный насос RR* |
| F19 | 30A Pink | - | BSM Valves #2 * |
| F20 | - | - | Not Populated |
| F21 | - | - | Not Populated |
| F22 | 30A Pink | - | масляный насос Ft* |
| F23A | - | 10A Red | ECM / BSM/SLM/ HIGM |
| F23B | пневмоподвеска / ELSD RR / EPS | ||
| F24 | - | 20A Yellow | XFR топливный насос* |
| F25 | - | - | Not Populated |
| F26 | 50A Red | - | BSM электродвигатель #2 * |
| F27 | 30A Pink | - | обогрев заднего стекла (EBL) |
| F28 | - | - | Not Populated |
| F29 | - | - | Not Populated |
| F30 | - | - | Not Populated |
| F31 | 40A Green | - | питание BCM #3 |
| F32 | - | - | Not Populated |
| F33 | - | - | Not Populated |
| F34 | - | - | Not Populated |
| F35 | - | - | Not Populated |
| F36 | 50A Red | - | питание BCM #1 |
| F37 | 30A Pink | - | DTCM |
| F38 | 50A Red | - | питание BCM #2 |
| F39 | - | - | Not Populated |
| F40 | - | 5A Tan | датчик аккумуляторной батареи |
| F41 | - | 20A Yellow | CADM MAP * |
| F42 | 30A Pink | - | PECP-2* |
| F43 | - | 10A Red | ECM* |
| F44 | - | 20Amp Yellow | PECP* / PECP ENABLE* |
| F45 | - | - | Not Populated |
| F46 | - | 5A Tan | BATT SNSR* |
| F47 | - | - | Not Populated |
| F48 | - | 10A Red | CVPAM |
| F49 | 30A Pink | - | клапаны пневмоподвески |
| F50 | - | - | Not Populated |
| F51 | - | - | Not Populated |
| F52 | - | - | Not Populated |
| F53 | - | 10A Red | EAH* |
| F54 | - | 20A Yellow | Headlamp LT |
| F55 | - | 20A Yellow | BCP LOW PMP* / BCP* |
| F56 | - | - | Not Populated |
| F57 | - | - | Not Populated |
| F58 | - | - | Not Populated |
| F59 | 40A Green | - | PWR боковой Steps |
| F60 | - | - | Not Populated |
| F61 | 50A Red | - | пневмоподвеска |
| F62 | - | - | Not Populated |
| F63 | - | 20A Yellow | омыватель передней камеры |
| F64 | - | - | Not Populated |
| F65 | - | - | Not Populated |
| F66 | - | 20A Yellow | Horns |
| F67 | - | 10A Red | DTCM / ASBS / Switchable опора двигателя / BSM |
| F68 | - | 20A Yellow | Headlamp RT |
| F69 | - | 15A Blue | LTR Cool PMP* |
| F70 | - | 20A Yellow | IGN катушка / IGN Capacitors / топливные форсунки |
| F71 | - | - | Not Populated |
| F72 | - | - | Not Populated |
| F73 | - | - | Not Populated |
| F74 | - | - | Not Populated |
| F75 | 30A Pink | - | FRT Wiper |
| F76 | - | - | Not Populated |
| F77 | - | 20A Yellow | TCM SBW |
| F78 | - | 20A Yellow | клапан короткого впускного тракта / ECM |
| F79 | - | 15A Blue | топливные форсунки*/ электромагнитный клапан наддува*/ OIL SNSR*/ воздух клапан*/ OBD Bypass*/ 02 Heaters*/ ELCM*/ FTIV* |
| F80 | 20A Blue | - | ECM |
| F81 | 40A Green | - | питание BCM #4 |
| F82 | - | - | Not Populated |
| F83 | 50A Red | - | TCM * |
| F84 | - | - | Not Populated |
| F85 | - | 10A Red | PCR * |
| F86 | 50A Red | - | BSM Valves |
| F87 | - | - | Not Populated |
| F88 | 50A Red | - | BSM MTR |
| F89 | - | - | Not Populated |
| F90 | - | - | Not Populated |
| F91 | - | - | Not Populated |
| F92 | 20A Blue | - | обогрев ветрового стекла |
| F93 | - | - | Not Populated |
| F94 | - | 10A Red / 5A Tan | A/C Comp Clutch/ ELEC A/C Comp / ELEC EXPAN клапан/ ELEC Batt Chil клапан/ ELEC EXPAN модуль |
| F95 | - | - | Not Populated |
| F96 | - | 5A Tan | Elect Cool нагреватель * |
| F97 | - | - | Not Populated |
| F98 | - | - | Not Populated |
| F99 | - | - | Not Populated |
| F100A | - | - | Not Populated |
| FIOOB | - | - | Not Populated |
| F101 | - | - | Not Populated |
| F102 | - | 25A Gray | топливный насос MTR 1* |
| F103 | - | - | Not Populated |
| F104A | - | 15A Blue | ACT GRILL SHUTTER/ ACT AIR DAM/ клапан охлаждающей жидкости LCVM*/ RATVM*/ SWITCHBOX*/ POWER PANEL* |
| F104B | AHP - HI PMP*/ AHP ENABLE* | ||
| F105A | - | - | Not Populated |
| F105B | Not Populated | ||
| * If Equipped |
Задний блок предохранителей
| № | Cartridge Fuse | Micro Fuse | Description |
|---|---|---|---|
| F01 | - | - | Spare |
| F02 | - | - | Spare |
| F03 | - | - | питание дополнительной аккумуляторной батареи * |
| F04 | - | - | Spare |
| F05 | 150A Gray | - | питание от подкапотного PDC |
| F06 | - | - | Spare |
| F07 | - | - | Spare |
| F08 | - | - | Spare |
| F09 | - | - | Spare |
| F10 | - | - | Spare |
| F11 | - | - | Spare |
| F12 | - | - | Spare |
| F13 | - | - | Spare |
| F14 | 25A Tan | - | электродвигатель шторки двухсекционного люка |
| F15A | - | 10A Red | Spare |
| F15B | бесконтактный электропривод двери багажника/ выключатели задних стеклоподъёмников / MOD HVAC Cntrl Rr | ||
| F16 | - | - | Spare |
| F17 | - | - | Spare |
| F18 | 25A Tan | - | модуль электропривода двери багажника |
| F19A | - | - | Spare |
| F19B | - | 10A Red | анимационная подсветка_RR-Lt |
| F20A | - | 15A Blue | центральный модуль ADAS (CADM) |
| F20B | Spare | ||
| F21A | - | 10A Red | Sunroof-Dual секция/2nd &3rd ряд Seat_Sw-lllumination |
| F21B | - | 10A Red | Sunroof-Dual секция/2nd &3rd ряд Seat_Sw-lllumination |
| F22 | - | - | Spare |
| F23 | - | 10A Red | Rr Seat Entertainment_Driver & Pass |
| F24 | - | - | Spare |
| F25 | 30A Pink | - | Mod дверь MUX пассажира |
| F26 | - | - | Spare |
| F27 | - | - | Spare |
| F28 | 30A Pink | - | MOD Memory / электропривод сиденья (пассажира Frt) |
| F29A | - | 10A Red | анимационная подсветка_Rr-Rt |
| F29B | анимационная подсветка_Rr-Lt | ||
| F30 | 30A Pink | - | MOD Memory / электропривод сиденья (водителя Frt) |
| F31 | - | - | Spare |
| F32 | - | - | Spare |
| F33 | - | - | Spare |
| F34 | 30A Pink | - | MOD дверь MUX водителя |
| F35 | 25A Clear | - | модуль прицепа #2 |
| F36A | - | 10A Red | модуль интеллектуального управления освещением |
| F36B | Spare | ||
| F37 | 25A Clear | - | модуль прицепа #1 |
| F38 | - | - | Spare |
| F39 | - | - | Spare |
| F40 | - | 30A Green | Mod аудиосистема усилитель #1A |
| F41 | - | - | Spare |
| F42A | - | 10A Red | RSE_Video_USB_Console_Ft/Port медиа-разъём_FPDM |
| F42B | Spare | ||
| F43 | - | - | Spare |
| F44A | - | 20A Yellow | 12 Volt розетка питания в багажном отделении (Ign) |
| F44B | 12 Volt розетка питания в багажном отделении (аккумуляторная батарея) | ||
| F45 | - | 20A Yellow | MOD CRSM (подогрев сиденья RR RT) |
| F46 | 30A Pink | - | модуль складывания сидений 3rd ряд питание #1 * |
| F47 | - | - | Spare |
| F48 | - | - | Spare |
| F49 | - | - | Spare |
| F50 | - | 15A Blue | массаж сиденья водителя Mod (SSMD)/ массаж сиденья пассажира Mod (SSMP) * |
| F51 | - | - | Spare |
| F52 | - | 20A Yellow | MOD CRSM (подогрев сиденья RR LT) * |
| F53 | 30A Pink | - | электронный дифференциал повышенного трения (ELSD) задний #1 |
| F54 | - | - | Spare |
| F55 | 30A Pink | - | модуль складывания сидений_3rd ряд питание #2 * |
| F56 | - | - | Spare |
| F57 | - | 10A Red | Mod_HVAC_Control_RR/Mod Occupant Class/CVPAM/Parktronics Mod/модуль прицепа |
| F58 | - | 15A Blue | 3rd ряд дополнительный зарядка USB (только LT/RT) / Port Pwr USB консоль UBS (CH только) |
| F59 | - | 5A Tan | интеллектуальный ручка двери задний RT |
| F60 | 25A Tan | - | RR вентилятор HVAC |
| F61 | - | - | Spare |
| F62 | - | 20A Yellow | модуль подогрев сиденья Frt (водителя) * |
| F63 | 30A Pink | - | Assy розетка прицепа B+ |
| F64 | - | 10A Red | MOD SPAAK |
| F65 | - | - | Spare |
| F66 | 20A Blue | - | MOD дверь MUX пассажира задний - интеллектуальный электродвигатель |
| F67 | - | 30A Green | MOD аудиосистема усилитель #1B |
| F68 | - | - | Spare |
| F69 | - | 20A Yellow | L2+ центральный модуль ADAS (CADM) MID * |
| F70 | - | 10A Red | модуль распределения видеосигнала (VRM) / Port питание - USB IP (USB Ch только) |
| F71 | - | 5A Tan | NFC ручка двери #1 |
| F72 | - | - | Spare |
| F73 | - | - | Spare |
| F74 | - | - | Spare |
| F75 | - | 5A Tan | NFC ручка двери #3 |
| F76 | - | 5A Tan | NFC ручка двери #2 |
| F77 | - | - | Spare |
| F78 | - | - | Spare |
| F79 | - | - | Spare |
| F80 | - | - | Spare |
| F81 | - | 20A Yellow | модуль подогрев сиденья Frt (PASS) * |
| F82 | - | 10A Red | анимационная подсветка RR/анимационная подсветка Liftgate Taillamp |
| F83 | - | - | Spare |
| F84 | - | 15A Blue | датчик UWB (1-7) |
| F85 | - | - | Spare |
| F86 | - | 15A Blue | поясничная опора водителя и пассажира SW * |
| F87 | - | - | Spare |
| F88 | 20A Blue | - | MOD дверь MUX водителя задний - интеллектуальный электродвигатель |
| * If Equipped |
Дополнительная информация: Jeep Wagoneer / Grand Wagoneer (2022-2026)
Справочный материал по предохранителям и реле Jeep Wagoneer / Grand Wagoneer (2022-2026). В черновике сохранены расположение блоков, позиции и исходные служебные обозначения. Перед публикацией данные необходимо сверить с руководством производителя.
