Предохранители и реле Jeep Compass (MK49, 2011-2017)
Схемы относятся к указанным годам и вариантам Jeep Compass (MK49, 2011-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Jeep.
Расположение предохранителей Jeep Compass 2011-2017

Предохранители прикуривателя (розетка) в Jeep Compass Это предохранители № 11 (разъем питания), № 13 (прикуриватель / задний разъем питания) и № 16 (прикуриватель, если имеется) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей

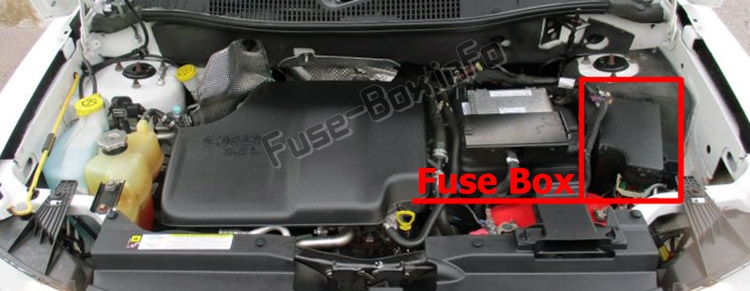

Встроенный силовой модуль (IPM)
Встроенный силовой модуль расположен в моторном отсеке рядом с воздушным фильтром.
Этот центр содержит патронные предохранители и мини-предохранители.
Этикетка, идентифицирующая каждый компонент, может быть напечатана на внутренней стороне крышки.
Схемы блока предохранителей
2011, 2013

| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | Пустой | Пустой | |
| 2 | 15 А светло-голубой | Модуль управления полным/полноприводным приводом | |
| 3 | 10 ампер красный | Задний центральный выключатель стоп-сигнала | |
| 4 | 10 ампер красный | Выключатель зажигания/Модуль классификации пассажиров | |
| 5 | 20 ампер желтый | Буксировка прицепа | |
| 6 | 10 ампер красный | Зеркала с электроприводом/рулевое управление Спутниковое радио/телефон с громкой связью | |
| 7 | 30 А Зеленый | Зажигание выключено | |
| 8 | 30 А Зеленый | Зажигание выключено | |
| 9 | 40 А Зеленый | Сиденья с электроприводом | |
| 10 | 20 ампер желтый | Электрозамки/Внутреннее освещение | |
| 11 | 15 А светло-голубой | Розетка | |
| 12 | 20 ампер желтый | Инвертор переменного тока 115 В | |
| 13 | 20 ампер желтый | Зажигалка | |
| 14 | 10 ампер красный | Приборный щиток | |
| 15 | 40 А Зеленый | Вентилятор радиатора | |
| 16 | 15 А светло-голубой | Купольная лампа/ люк на крыше/двигатель заднего стеклоочистителя | |
| 17 | 10 ампер красный | Беспроводной модуль управления | |
| 18 | 40 А Зеленый | Реле автоматического отключения | |
| 19 | 20 ампер желтый | Радиоусилители | |
| 20 | 15 А светло-голубой | Радио | |
| 21 | 10 ампер красный | Модуль вторжения/ сирена – при наличии | |
| 22 | 10 ампер красный | Отопление, кондиционер/компас | |
| 23 | 15 А светло-голубой | Реле автоматического отключения | |
| 24 | 15 А светло-голубой | Люк с электроприводом | |
| 25 | 10 ампер красный | Зеркало с подогревом — при наличии | |
| 26 | 15 А светло-голубой | Реле автоматического отключения | |
| 27 | 10 ампер красный | Модуль управления подушками безопасности | |
| 28 | 10 ампер красный | Модуль управления подушками безопасности/модуль классификации пассажиров | |
| 29 | Горячая машина (предохранитель не требуется) | ||
| 30 | 20 ампер желтый | Сиденье с подогревом — при наличии | |
| 31 | 10 ампер красный | Омыватель фар — при наличии | |
| 32 | 30 ампер розовый | Реле автоматического отключения | |
| 33 | 10 ампер красный | J1962 Conn / модуль управления силовым агрегатом | |
| 34 | 30 ампер розовый | Антиблокировочный тормозной клапан | |
| 35 | 40 А Зеленый | Антиблокировочный тормозной насос | |
| 36 | 30 ампер розовый | Управление фарой/омывателем/умным стеклом — при наличии | |
| 37 | 25 ампер натуральный | Подогреватель дизельного топлива — при наличии |

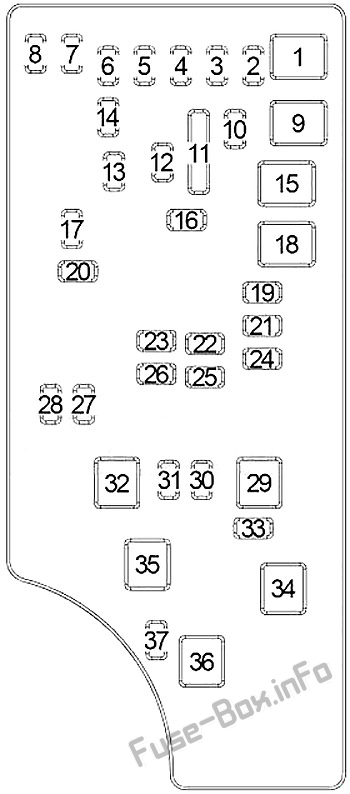

2012

| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | Пустой | Пустой | |
| 2 | 15 А светло-голубой | Модуль управления полным/полноприводным приводом — при наличии | |
| 3 | 10 ампер красный | Задний центральный выключатель стоп-сигнала | |
| 4 | 10 ампер красный | Выключатель зажигания/Модуль классификации пассажиров | |
| 5 | 20 ампер желтый | Буксировка прицепа — при наличии | |
| 6 | 10 ампер красный | Зеркала с электроприводом/Модуль классификации пассажиров и подушек безопасности/Спутниковое радио на рулевом колесе (при наличии) | |
| 7 | 30 А Зеленый | Зажигание выключено | |
| 8 | 30 А Зеленый | Зажигание выключено | |
| 9 | 40 А Зеленый | Сиденья с электроприводом | |
| 10 | 20 ампер желтый | Силовые замки | |
| 11 | 15 А светло-голубой | Розетка | |
| 12 | 20 ампер желтый | инвертор переменного тока | |
| 13 | 20 ампер желтый | Задняя розетка блока питания | |
| 14 | 10 ампер красный | Комбинация приборов/ внутреннее освещение | |
| 15 | 40 А Зеленый | Вентилятор радиатора | |
| 16 | 15 А светло-голубой | Люк в крыше/прикуриватель (при наличии) | |
| 17 | 10 ампер красный | Беспроводной модуль управления | |
| 18 | 40 А Зеленый | Реле автоматического отключения | |
| 19 | 20 ампер желтый | Радиоусилители | |
| 20 | 15 А светло-голубой | Радио | |
| 21 | 10 ампер красный | Модуль вторжения/ сирена – при наличии | |
| 22 | 10 ампер красный | Отопление, кондиционер/компас | |
| 23 | 15 А светло-голубой | Реле автоматического отключения | |
| 24 | 15 А светло-голубой | Люк с электроприводом — при наличии | |
| 25 | 10 ампер красный | Зеркало с подогревом — при наличии | |
| 26 | 15 А светло-голубой | Реле автоматического отключения | |
| 27 | 10 ампер красный | Модуль управления подушками безопасности | |
| 28 | 10 ампер красный | Модуль управления подушками безопасности/модуль классификации пассажиров | |
| 29 | Горячая машина (предохранитель не требуется) | ||
| 30 | 20 ампер желтый | Сиденье с подогревом — при наличии | |
| 31 | 10 ампер красный | Омыватель фар — при наличии | |
| 32 | 30 ампер розовый | Реле автоматического отключения | |
| 33 | 10 ампер красный | Модуль ABS/J1962 диагностический канал/модуль управления силовым агрегатом | |
| 34 | 30 ампер розовый | Антиблокировочный тормозной клапан | |
| 35 | 40 А Зеленый | Антиблокировочный тормозной насос | |
| 36 | 30 ампер розовый | Управление фарой/омывателем/умным стеклом — при наличии | |
| 37 | 25 ампер натуральный | 110 Инвертор — при наличии/подогреватель дизельного топлива — при наличии |
2014, 2015

| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | 20 ампер синий | Буксировка прицепа — при наличии | |
| 2 | 15 А светло-голубой | Модуль управления полным/полноприводным приводом — при наличии | |
| 3 | 10 ампер красный | Задний центральный выключатель стоп-сигнала | |
| 4 | 10 ампер красный | Выключатель зажигания/модуль классификации пассажиров | |
| 5 | 15 А светло-голубой | Тесто)- Feed For Power Tech | |
| 6 | 10 ампер красный | Зеркала с электроприводом/рулевое управление Спутниковое радио/телефон с громкой связью | |
| 7 | 30 А Зеленый | Зажигание выключено | |
| 8 | 30 А Зеленый | Зажигание выключено | |
| 9 | 40 А Зеленый | Сиденья с электроприводом | |
| 10 | 20 ампер желтый | Электрозамки/Внутреннее освещение | |
| 11 | 15 А светло-голубой | Розетка | |
| 12 | 20 ампер желтый | Инвертор переменного тока 115 В — при наличии | |
| 13 | 20 ампер желтый | Зажигалка | |
| 14 | 10 ампер красный | Приборный щиток | |
| 15 | 40 А Зеленый | Вентилятор радиатора | |
| 16 | 15 А светло-голубой | Плафон купола/люк на крыше/двигатель заднего стеклоочистителя | |
| 17 | 10 ампер красный | Беспроводной модуль управления | |
| 18 | 40 А Зеленый | Реле автоматического отключения | |
| 19 | 20 ампер желтый | Радиоусилители | |
| 20 | 15 А светло-голубой | Радио | |
| 21 | 10 ампер красный | Модуль вторжения/Сирена — при наличии | |
| 22 | 10 ампер красный | Отопление, кондиционер/компас | |
| 23 | 15 А светло-голубой | Реле автоматического отключения | |
| 24 | 15 А светло-голубой | Люк с электроприводом — при наличии | |
| 25 | 10 ампер красный | Зеркало с подогревом — при наличии | |
| 26 | 15 А светло-голубой | Реле автоматического отключения | |
| 27 | 10 ампер красный | Модуль управления подушками безопасности | |
| 28 | 10 ампер красный | Модуль управления подушками безопасности/Модуль классификации пассажиров | |
| 29 | Горячая машина (предохранитель не требуется) | ||
| 30 | 20 ампер желтый | Сиденье с подогревом — при наличии | |
| 31 | 10 ампер красный | Омыватель фар — при наличии | |
| 32 | 30 ампер розовый | Реле автоматического отключения | |
| 33 | 10 ампер красный | J1962 Conn/Модуль управления силовым агрегатом | |
| 34 | 30 ампер розовый | Антиблокировочный тормозной клапан | |
| 35 | 40 А Зеленый | Антиблокировочный тормозной насос | |
| 36 | 30 ампер розовый | Головной свет/управление омывателем/умное стекло – при наличии | |
| 37 | 25 ампер чистый | Подогреватель дизельного топлива — при наличии |
2016, 2017

| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | 20 ампер синий | - | Буксировка прицепа — при наличии |
| 2 | — | 15 А светло-голубой | Модуль управления AVVD/4VVD — при наличии |
| 3 | — | 10 ампер красный | Задний центральный выключатель стоп-сигнала |
| 4 | - | 10 ампер красный | Замок зажигания/Часовая пружина |
| 5 | - | 15 А светло-голубой | Питание от батареи для Power Tech |
| 6 | 10 ампер красный | Зеркала с электроприводом/рулевое управление Спутниковое радио/телефон с громкой связью | |
| 7 | - | 30 А Зеленый | Зажигание выключено |
| 8 | - | 30 А Зеленый | Зажигание выключено |
| 9 | 40 А Зеленый | - | Сиденья с электроприводом |
| 10 | - | 20 ампер желтый | Электрозамки/Внутреннее освещение |
| 11 | - | 15 А светло-голубой | Розетка |
| 12 | — | 20 ампер желтый | Инвертор переменного тока 115 В — при наличии |
| 13 | - | 20 ампер желтый | Зажигалка |
| 14 | - | 10 ампер красный | Приборный щиток |
| 15 | 40 А Зеленый | - | Вентилятор радиатора |
| 16 | — | 15 А светло-голубой | Плафон купола/люк на крыше/двигатель заднего стеклоочистителя |
| 17 | - | 10 ампер красный | Беспроводной модуль управления |
| 18 | 40 А Зеленый | - | Реле автоматического отключения |
| 19 | - | 20 ампер желтый | Радиоусилители |
| 20 | - | 15 А светло-голубой | Радио |
| 21 | — | 10 ампер красный | Модуль вторжения/Сирена — при наличии |
| 22 | - | 10 ампер красный | Отопление, кондиционер/компас |
| 23 | - | 15 А светло-голубой | Реле автоматического отключения |
| 24 | - | 15 А светло-голубой | Люк с электроприводом — при наличии |
| 25 | - | 10 ампер красный | Зеркало с подогревом — при наличии |
| 26 | - | 15 А светло-голубой | Реле автоматического отключения |
| 27 | - | 10 ампер красный | Модуль управления подушками безопасности |
| 28 | 10 ампер красный | Модуль управления подушками безопасности/Модуль классификации пассажиров | |
| 29 | — | — | Горячий автомобиль (предохранитель не требуется) |
| 30 | - | 20 ампер желтый | Сиденье с подогревом — при наличии |
| 31 | — | 10 ампер красный | Омыватель фар — при наличии |
| 32 | 30 ампер розовый | - | Реле автоматического отключения |
| 33 | — | 10 ампер красный | J1962 Conn/Модуль управления силовым агрегатом |
| 34 | 30 ампер розовый | - | Антиблокировочный тормозной клапан |
| 35 | 40 А Зеленый | - | Антиблокировочный тормозной насос |
| 36 | 30 ампер розовый | — | Управление фарой/омывателем/умным стеклом — при наличии |
| 37 | — | 25 ампер чистый | Дизельный обогреватель и силовая установка H2/MOD |
Дополнительная информация: Jeep Compass (MK49, 2011-2017)
Jeep был пионером в производстве внедорожников и внедорожников. Jeep Compass первого поколения представляет собой компактный кроссовер двух разных моделей Dodge Caliber и Jeep Patriot. Jeep Compass первого поколения был представлен в 2007 году и с тех пор претерпел дополнительные обновления. Интерьер и свежий стиль были обновлены в 2009 и 2011 годах соответственно.
Jeep Compass I MK49: первое поколение
Что касается технических характеристик, Jeep Compass доступен как в переднеприводном, так и в полноприводном исполнении. Кроме того, на выбор предлагаются 4-цилиндровый двигатель с вариатором, а также 6-ступенчатая автоматическая коробка передач.
Jeep Compass первого поколения доступен с двумя различными двигателями: 2,0-литровым или 2,4-литровым рядным четырехцилиндровым двигателем DOHC. Двигатели объемом 2,0 л и 2,4 л способны обеспечить мощность 158 л.с. и 173 л.с. соответственно. Оба они поставляются с FWD. Лучшее в этих двигателях - их стабильная производительность и усовершенствованное производство, обеспечивающее оптимальную производительность.
Те, кто решит достичь этого, получат мощный автомобиль по доступной цене. Лучшие тонкие черты этого кроссовера — привлекательный стиль, 6,5-дюймовый экран и множество других особенностей. Положительной стороной этого автомобиля является полный привод, который не пробьет дыру в вашем кармане. Практичность на уровне паритета в интерьере делает его довольно уютным. Чистая компоновка приборной панели и простой вход / выход делают его удобным. Существенные варианты двигателя довольно мощные и обеспечивают оптимальную производительность. В целом, Jeep сделал предпочтительный автомобиль, оснащенный всеми функциями.
Целостно последняя модель значительно улучшена, а 6-ступенчатая автоматическая коробка передач — лучший вариант, чем вариатор. Есть некоторые недостатки в плане надежности, но это можно игнорировать после всех других полезных функций. Имейте это в виду, это кроссовер по доступной цене.
