Предохранители и реле Jeep Compass (MP/552, 2017-2021)
Схемы относятся к указанным годам и вариантам Jeep Compass (MP/552, 2017-2021). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Jeep.
Расположение предохранителей Jeep Compass 2017-2021
Предохранители прикуривателя (розетка) в Jeep Compass Это предохранители F18 (Задняя розетка в багажнике), F20 (Прикуриватель), F30 (Задняя розетка в багажнике — Постоянное питание от батареи) в блоке предохранителей моторного отсека и предохранитель F94 (Питание) в блоке предохранителей в салоне.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

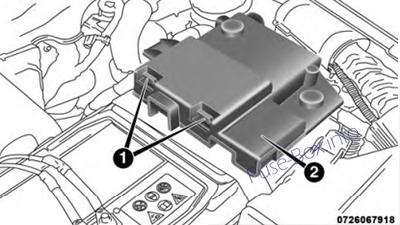

Блок распределения питания

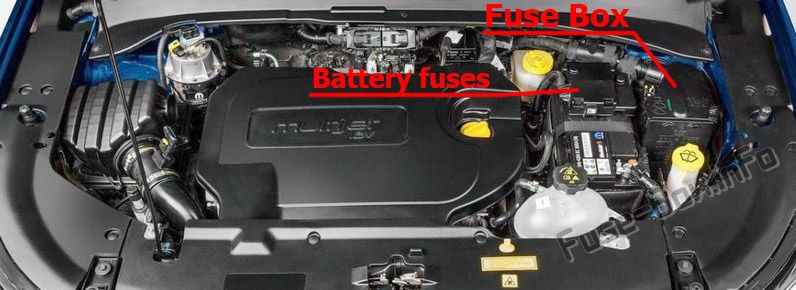

Блок предохранителей в моторном отсеке расположен с левой стороны моторного отсека.

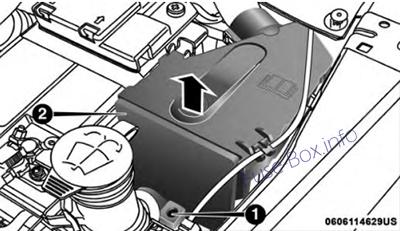

Расположение панели предохранителей и крышки
- Медленно поверните винт против часовой стрелки.
- Медленно отпустите винт.
- Снимите крышку предохранителя, сдвинув ее вверх.
Расположение крышки предохранителя аккумуляторной батареи

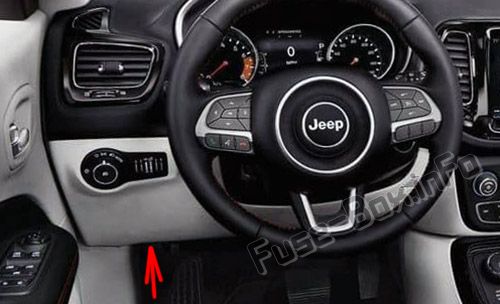

Блок предохранителей в салоне
Он расположен в салоне автомобиля на левой боковой панели под панелью приборов.

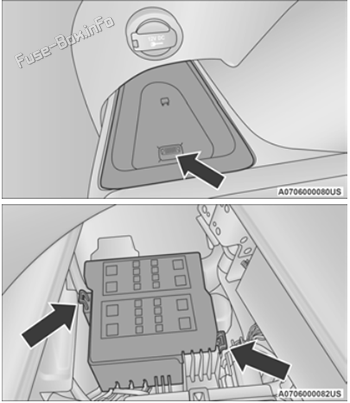

Блок распределения предохранителей/реле в заднем грузовом отсеке
Чтобы получить доступ к предохранителям, снимите дверцу доступа с левой задней панели заднего грузового отсека.
Предохранители могут содержаться в двух блоках. Блок предохранителей версии 1 расположен ближе всего к задней части автомобиля, а блок предохранителей версии 2 (если он оснащен функцией буксировки прицепа) расположен ближе всего к передней части автомобиля.
Схемы блока предохранителей
Схемы блока предохранителей

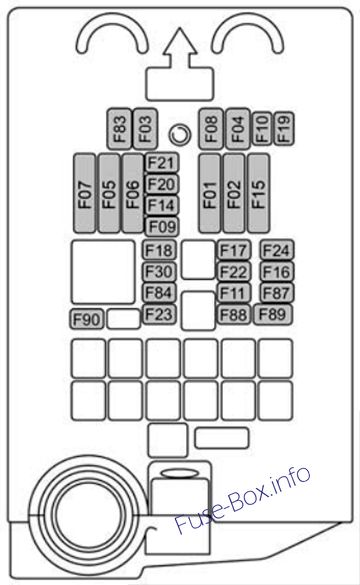

Моторного отсека
| полость | Макси предохранитель | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|---|
| F01 | 70 Ампер Тан | - | - | Компьютер корпуса модуля |
| F02 | 70 Ампер Тан | - | - | Компьютер бортового модуля, задние распределительные блоки |
| F03 | - | Розовый, 30 А, с газоразрядными лампами Синий, 20 А, без HID-ламп | - | 2017-2018: Поставка бортового компьютера 2019-2021: Поставка бортового компьютера, газоразрядные лампы |
| F04 | - | 40 Ампер Тан | Электронный модуль управления тормозом | |
| F05 | - | 40 Ампер Тан | - | PTC-нагреватель |
| F06 | 40 А Оранжевый | - | - | Реле стартера |
| F07 | 40 А Оранжевый | - | - | Задний распределительный блок для буксировки прицепа |
| F08 | - | 30 ампер розовый | - | Питание для F24, F87, Рулевое управление |
| F09 | - | - | 7,5 А Коричневый | 2017-2018: Модуль управления двигателем 2019-2021: ECM, TCM, управление вентилятором радиатора |
| F10 | - | - | 20 ампер желтый | Horn |
| F11 | - | - | Желтый, 20 ампер — бензиновые и дизельные двигатели объемом 1,4 л Прозрачный 25 ампер — двигатели 2,4 л | 2017-2018: Поставка второстепенных грузов 2019-2021: Топливные форсунки ECM/PCM/UREA |
| F14 | - | - | 7,5 А, коричневый (дизель) 15 ампер синий (газ) | Нагреватель картера дизельного двигателя 2020-2021: Насос охлаждения бензина LTR |
| F15 | 40 А Оранжевый | - | - | Насос модуля управления тормозной системой |
| F16 | - | - | 10 ампер красный | Питание модуля управления двигателем, автоматическая коробка передач |
| F17 | - | - | 10 ампер красный | Вторичные нагрузки двигателя |
| F18 | - | - | 20 ампер желтый | 12V Задняя грузовая розетка с питанием от зажигания |
| F19 | - | - | 7,5 А Коричневый | 2017-2018: Компрессор кондиционера и вентилятор PWM Rad включаются 2019-2021: Компрессор кондиционера |
| F20 | - | - | 20 ампер желтый | Зажигалка |
| F21 | - | - | 15 А Синий | Топливный насос |
| F22 | - | - | 20 ампер желтый - газовый двигатель 15 А Синий — дизельный двигатель | 2017-2018: Модуль управления мощностью двигателя 2019-2021: Газ - Катушка зажигания/Топливная форсунка / Дизель - Компоненты дизеля |
| F23 | - | - | 30 А Зеленый | Сетка оконного обогревателя |
| F24 | - | - | 15 А Синий | Питание электронного блока АКПП |
| F30 | 20 А, желтый (выбирается заказчиком, переход от FI8) | Задняя грузовая розетка 12 В, постоянное питание от батареи | ||
| F81 | 60 А Синий | - | - | 2017-2018: Модуль свечей накаливания 2019-2021: Модуль свечей накаливания, питание от батареи DDCT SDU |
| F82 | - | 40 А Зеленый | - | Подогрев дизельного топливного фильтра |
| F83 | - | 40 А Зеленый | - | Вентилятор ОВКВ |
| F84 | - | - | 30 А Зеленый | Электропитание Полный привод |
| F87 | - | - | 5-амперный загар | Селектор передач Автоматическая коробка передач |
| F88 | - | - | 7,5 А Коричневый | Наружные зеркала с подогревом |
| F89 | - | - | 30 А Зеленый | Обогрев заднего стекла |
| F90 | - | - | 5-амперный загар | Датчик IBS (состояние заряда аккумулятора) |
| Fxx | - | - | 10 ампер красный (7,5 А, коричневый) | Двойное реле управления батареями |
Блок предохранителей имеет дополнительные держатели предохранителей ATO, установленные в нижней части блока.
Дополнительный предохранитель АТО| полость | Предохранитель ATO/UNIVAL | Описание |
|---|---|---|
| F1 | 5-амперный бежевый | Модуль управления трансмиссией (4x4/AWD) |
| F2 | 10 ампер красный | ECM — запуск диагностики |
| F3 | 2 ампера серый | Мод рулевого управления |

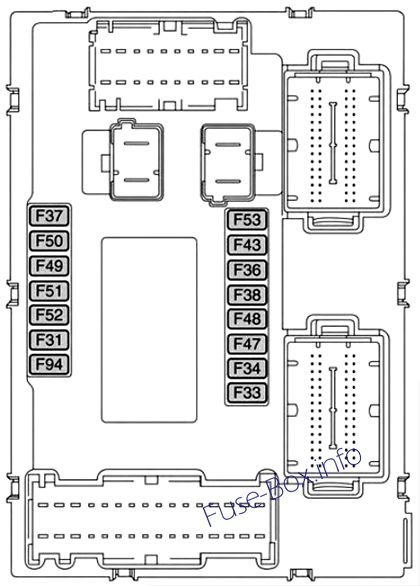

Пассажирский салон
| полость | Плавкий предохранитель | Описание |
|---|---|---|
| F31 | 7,5 А Коричневый | Контроллер системы пассивной безопасности |
| F33 | 20 ампер желтый | Стеклоподъемник Пассажирский |
| F34 | 20 ампер желтый | Драйвер оконного мотора |
| F36 | 20 ампер желтый | Модуль охранной сигнализации/Сирена, Радио, Порт UCI/USB, VSU, Климат-контроль, Электронный замок руля, Зеркала с электроприводом, Шлюз безопасности/DTV (2019-2021) |
| F37 | 10 ампер красный | Комбинация приборов, модуль управления трансмиссией, адаптивный круиз, вентилятор ECC (HVAC) |
| F38 | 20 ампер желтый | 2017-2018: Блокировка/разблокировка дверей 2019-2021: Блокировка/разблокировка дверей, открывание двери багажника |
| F42 | 7,5 А Коричневый | Модуль тормозной системы, электроусилитель руля |
| F43 | 20 ампер желтый | Насос омывателя спереди и сзади |
| F47 | 20 ампер желтый | Задний левый стеклоподъемник |
| F48 | 20 ампер желтый | Задний правый стеклоподъемник |
| F49 | 7,5 А Коричневый | Система помощи при парковке, слепая зона, стабилизатор напряжения, датчик влажности, люк на крыше, электронная блокировка руля, датчик температуры, зеркало, подогрев сидений, датчик света и дождя, переключатель старт-стоп (2019-2021) |
| F50 | 7,5 А Коричневый | Контроллер системы пассивной безопасности |
| F51 | 7,5 А Коричневый | Электронный климат-контроль, Классификация пассажиров, Камера заднего вида, Климат-контроль, Регулировка положения фар, Выбор местности, Обогрев заднего стекла, Буксировка прицепа, Тактильный выезд с полосы движения |
| F53 | 7,5 А Коричневый | Модуль узла бесключевого зажигания, электрический стояночный тормоз, радиочастотный концентратор, кластер |
| F94 | 15 А Синий | Вентилятор ECC (HVAC) (2017-2018), сиденье водителя с поясничной регулировкой, розетки |

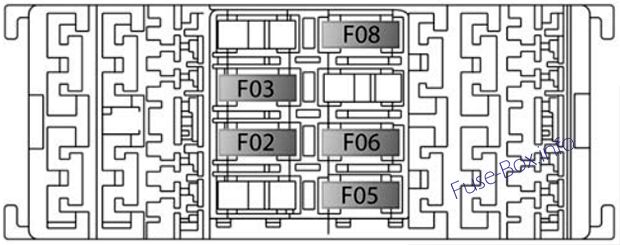

Багажное отделение
Держатель предохранителей в заднем грузовом отсеке 1
| полость | Мини-предохранитель | Описание |
|---|---|---|
| F1 | 30 А Зеленый | Инвертор мощности |
| F2 | 30 А Зеленый | Сиденье с памятью |
| F3 | 20 ампер желтый | Солнечная крыша - при наличии |
| F4 | 30 А Зеленый | Сиденье с электроприводом (со стороны пассажира) |
| F5 | 30 А Зеленый | Сиденье с электроприводом (со стороны водителя) |
| F6 | 7,5 А Коричневый | Поясничная опора с электроприводом (сиденья с электроприводом) |
| F7 | 15 А Синий | Подогрев руля / вентиляция сидений |
| F8 | 20 ампер желтый | Сиденья с подогревом |
Держатель предохранителей в заднем грузовом отсеке 2
| полость | Мини-предохранитель | Описание |
|---|---|---|
| F1 | 10 ампер красный | 2017-2018: Контроллер наружного освещения на прицепе 2019-2021: Лента TTM IGN |
| F5 | 15 А Синий | Лампы наружного освещения контроллера (со стороны водителя) |
| F6 | 15 А Синий | Лампы наружного освещения контроллера (со стороны пассажира) |
| F7 | 10 ампер красный | Перемычка TTM Подача питания от батареи |
На заднем кронштейне блока распределения предохранителей/реле в багажном отделении находится держатель предохранителей Макси предохранитель для двери багажного отделения с электроприводом и держатель предохранителей ATO/Uni Val для аудиосистемы HIFI.
| F01 | 30 А, зеленый (Макси предохранитель) | Задняя дверь с электроприводом |
|---|---|---|
| F02 | Чистый 25 А (предохранитель ATO / Uni-Val) | Аудиосистема Hi-Fi |
