Предохранители и реле Jeep Gladiator (2020-…)
Схемы относятся к указанным годам и вариантам Jeep Gladiator (2020-…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Jeep.
Схема предохранителей Jeep Gladiator 2020-…
Предохранитель прикуривателя (розетки) в Jeep Gladiator это предохранитель F52 в блоке предохранителей моторного отсека.
Оглавление
Блок предохранителей в моторном отсеке

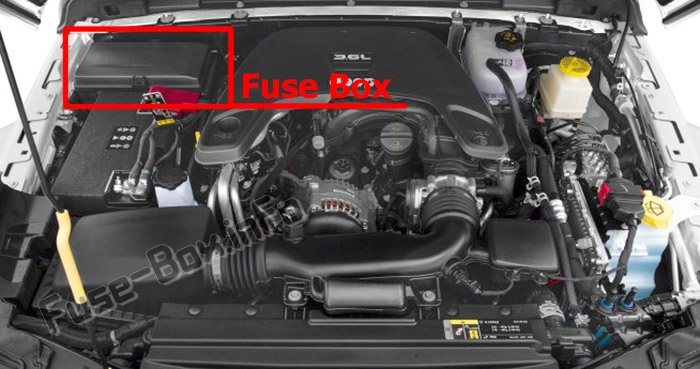

Расположение блока предохранителей
Центр распределения питания расположен в моторном отсеке рядом с аккумуляторной батареей.

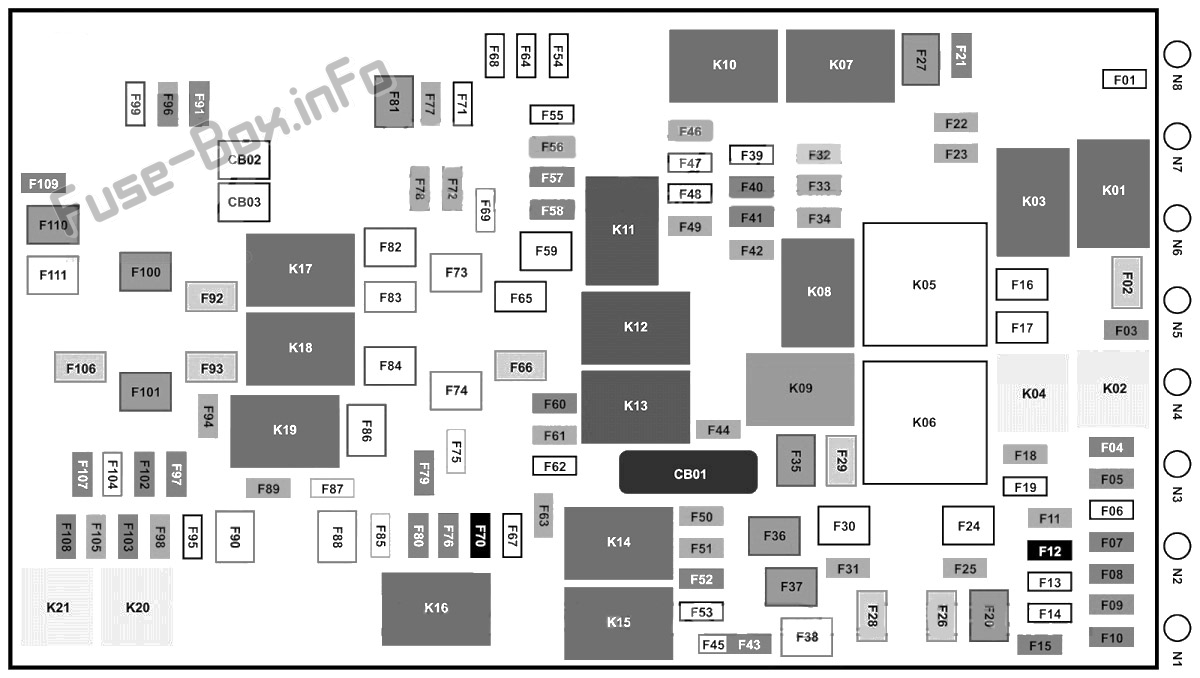

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| F01 | - | Запасной |
| F02 | 40 А Зеленый | Стартер |
| F03 | 5-амперный загар | Интеллектуальный датчик батареи (IBS) |
| F04 | 20 ампер желтый | Топливный насос MTR/FPCM |
| F05 | 5-амперный загар | Шлюз безопасности |
| F06 | - | Запасной |
| F07 | - | Запасной |
| F08 | 15 А Синий | Модуль управления Trans TCM-8HP CYGNUS |
| F09 | - | Запасной |
| F10 | 15 А Синий | Узел зажигания ключа (KIN) / Радиочастотный концентратор (RF HUB) / Электрический замок рулевой колонки (ESCL) |
| F11 | 10 ампер красный | Порт UCI (USB и AUX) |
| F12 | 25 ампер чистый | Hi-Fi усилитель |
| F13 | - | Запасной |
| F14 | - | Запасной |
| F15 | 15 А Синий | Комбинация приборной панели (IPC)/ группа переключателей — блок электрооборудования для тяжелых условий эксплуатации (SWITCH BANK-HDELEC) |
| F16 | - | Запасной |
| F17 | - | Запасной |
| F18 | 10 ампер красный | Муфта кондиционера (AC CLUTCH) |
| F19 | - | Запасной |
| F20 | 30 ампер розовый | Центральный контроллер кузова (CBC) 1-ЛАМПЫ САЛОНА |
| F21 | - | Запасной |
| F22 | 10 ампер красный | Модуль управления двигателем (ECM)/модуль управления трансмиссией (PCM) |
| F23 | 10 ампер красный | Модуль управления силовым агрегатом (PCM)/модуль управления двигателем (ECM) |
| F24 | - | Запасной |
| F25 | 10 ампер красный | Сдвиг модуля по проводам (MOD.SBW) |
| F26 | 40 А Зеленый | Центральный контроллер кузова (CBC) 2-НАРУЖНЫЕ ФОНАРИ #1 |
| F27 | 30 ампер розовый | Передние дворники |
| F28 | 40 А Зеленый | Центральный контроллер кузова (CBC) 3-ЗАМКИ С ПРИВОДОМ |
| F29 | 40 А Зеленый | Центральный контроллер кузова (CBC) 4-НАРУЖНЫЕ ФОНАРИ #2 |
| F30 | - | Запасной |
| F31 | 10 ампер красный | ДИАГНОСТИЧЕСКИЙ ПОРТ |
| F32 | 10 ампер красный | Модуль обогрева, вентиляции и кондиционирования воздуха (HVAC CTRL MOD)/блокировка рулевой колонки (SCL)/модуль классификации пассажиров (OCM)/модуль обнаружения присутствия водителя (DPDM) |
| F33 | 10 ампер красный | Система ParkTronics (PTS)/модуль инфракрасной камеры (IRCM)/лампы отключения подушек безопасности (AIRBAG DISABLE LMPS) |
| F34 | 10 ампер красный | Электронный контроль устойчивости (ESC)/электро-гидравлический усилитель руля (EHPS)/модуль управления Smart Bar (SBCM) WAKE UP |
| F35 | 30 ампер розовый | ТОРМОЗНОЙ VAC PMP — при наличии |
| F36 | 30 ампер розовый | ТРЕЙЛЕР БУКСИРОВКА MOD - если оборудовано |
| F37 | 30 ампер розовый | ТРЕЙЛЕР БУКСИРОВКА 7W - При наличии |
| F38 | 20 ампер синий | Модуль управления двигателем ECM |
| F39 | - | Запасной |
| F40 | 15 А Синий | Модуль управления трансмиссией (DTCM)/блокировка оси (AXLE LOC) FT_RR |
| F41 | 15 А Синий | Комбинация приборов (IC)/шлюз безопасности (SGW) WAKE UP |
| F42 | 10 ампер красный | Питание управления реле управления мощностью (электрический стоп/старт) |
| F43 | - | Запасной |
| F44 | 10 ампер красный | Инфракрасная камера (IRCAM) НАГРЕВАТЕЛЬ |
| F45 | - | Запасной |
| F46 | 10 ампер красный | АВТО HDLP LVL MOD/LVL MTR/HDLP SW |
| F47 | - | Запасной |
| F48 | - | Запасной |
| F49 | 10 ампер красный | Контроллер системы пассивной безопасности (ORC) |
| F50 | 10 ампер красный | HD ACC — при наличии |
| F51 | 10 ампер красный | Датчик влажности, света и дождя (HLRS)/инвертор 400 Вт, пробуждение/USB/внутреннее зеркало заднего вида (ISRVM)/модуль компаса (CSGM) |
| F52 | 20 ампер желтый | Зажигалка |
| F53 | 10 ампер красный | Беспроводной динамик — при наличии |
| F54 | - | Запасной |
| F55 | 10 ампер красный | Модуль обработки центрального изображения (CVPM) или модуль парктроников |
| F56 | 10 ампер красный | Датчик температуры в автомобиле / питание катушки нагревателя PTC |
| F57 | 20 ампер желтый | Переднее сиденье заднего сиденья |
| F58 | 20 ампер желтый | Переднее пассажирское сиденье |
| F59 | - | Запасной |
| F60 | 15 А Синий | Модуль комфортного рулевого колеса (CSWM) (HTD STR WHEEL) |
| F61 | 10 ампер красный | Левый датчик слепых зон (LBSS)/правый датчик слепых зон (RBSS) |
| F62 | - | Запасной |
| F63 | 10 ампер красный | Контроллер системы пассивной безопасности (ORC) |
| F64 | - | Запасной |
| F65 | 50 ампер красный | Инвертор мощности 400 Вт |
| F66 | 40 А Зеленый | ВЕНТИЛЯТОР HVAC MTR FRT |
| F67 | - | Запасной |
| F68 | - | Запасной |
| F69 | - | Запасной |
| F70 | 25 ампер чистый | INJ / КАТУШКА ЗАЖИГАНИЯ (ГАЗ) / МОД СВЕЧИ НАКАЛИВАНИЯ (DSL) |
| F71 | - | Запасной |
| F72 | 10 ампер красный | HD ELEC ACC PKG — при наличии |
| F73 | - | Запасной |
| F74 | - | Запасной |
| F75 | - | Запасной |
| F76 | 20 ампер желтый | ECM (ГАЗ)/PCM (DSL) |
| F77 | 10 ампер красный | Зеркала с подогревом |
| F78 | - | Запасной |
| F79 | 20 ампер желтый | SMART BAR CTRL MOD |
| F80 | 15 А Синий | Модуль управления силовым агрегатом (PCM)/соленоид 1 2 Block Shift |
| F81 | 30 ампер розовый | ЗАДНИЙ ОБОГРЕВАТЕЛЯ (EBL) |
| F82 | 30 ампер розовый | FUEL HTR — при наличии |
| F83 | 60 А Желтый | СВЕЧА НАКАЛИВАНИЯ — при наличии |
| F84 | 30 ампер розовый | БЛОК УПРАВЛЕНИЯ HTR UREA — при наличии |
| F85 | 10 ампер красный | ДАТЧИК PM — если установлен |
| F86 | - | Запасной |
| F87 | 10 ампер красный | НАСОС ПОДАЧИ/ПРОДУВКИ — при наличии |
| F88 | 20 ампер синий | ДАТЧИК NOx №1/№2 — при наличии |
| F89 | 10 ампер красный | Модуль управления рулевой колонкой (SCCM)/круиз-контроль (CRUISE CTL)/цифровое телевидение (DTV)/лампа отключения подушек безопасности |
| F90 | 20 ампер синий | ТРЕЙЛЕР БУКСИРОВОЧНЫЙ ПАРК LMP — при наличии |
| F91 | 20 ампер желтый | Horn |
| F92 | 40 А Зеленый | HD ACCY #2 — при наличии |
| F93 | 40 А Зеленый | HD ACCY №1 — при наличии |
| F94 | 10 ампер красный | Система контроля давления в шинах (TPM) / RF Hub (CORAX) |
| F95 | - | Запасной |
| F96 | 10 ампер красный | ЗЕРКАЛО PWR SW |
| F97 | 20 ампер желтый | РАДИО/ТБМ |
| F98 | 10 ампер красный | SW BANK-HD ELEC/OFF ROAD |
| F99 | - | Запасной |
| F100 | 30 ампер розовый | ЭБУ ESC И КЛАПАНЫ |
| F101 | 30 ампер розовый | Модуль управления трансмиссией (DTCM) |
| F102 | 15 А Синий | ДВОЙНОЙ USB-ПОРТ |
| F103 | 15 А Синий | HD ACCY #3 — при наличии |
| F104 | - | Запасной |
| F105 | 10 ампер красный | Интегрированный центральный блок (ICS)/тепловентиляция и кондиционирование воздуха (IFVAC) |
| F106 | 50 ампер красный | Электронный регулятор скорости (ESC)/PUMP MTR |
| F107 | 20 ампер желтый | ТРЕЙЛЕР БУКСИРОВКА/ПОВОРОТ LT - Если оборудовано |
| F108 | 15 А Синий | HD ACCY #4 — при наличии |
| F109 | 20 ампер желтый | ТРЕЙЛЕР БУКСИРОВКА/ПОВОРОТ RT — при наличии |
| F110 | - | Запасной |
| F111 | 20 ампер синий | ЗАДНИЙ ПРИЦЕП — при наличии |
