Предохранители и реле Jeep Grand Cherokee (ZJ, 1996-1998)
Схемы относятся к указанным годам и вариантам Jeep Grand Cherokee (ZJ, 1996-1998). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Jeep.
Расположение предохранителей Jeep Grand Cherokee 1996-1998 гг.
Предохранители прикуривателя (розетки) в Jeep Grand Cherokee Это предохранители № 2, № 14 и № 21 в блоке предохранителей в салоне.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

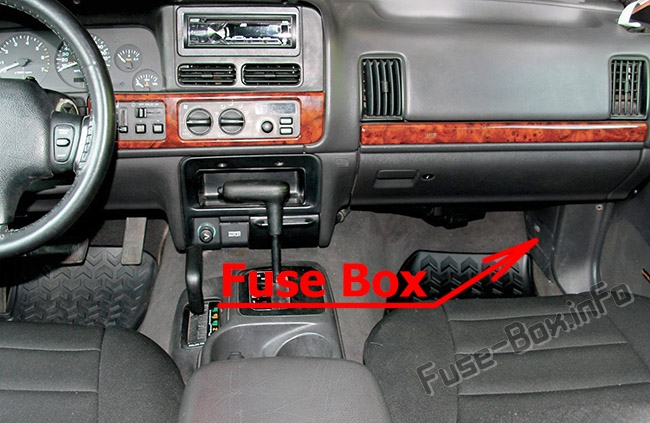

Расположение блока предохранителей
Он расположен за крышкой под бардачком.

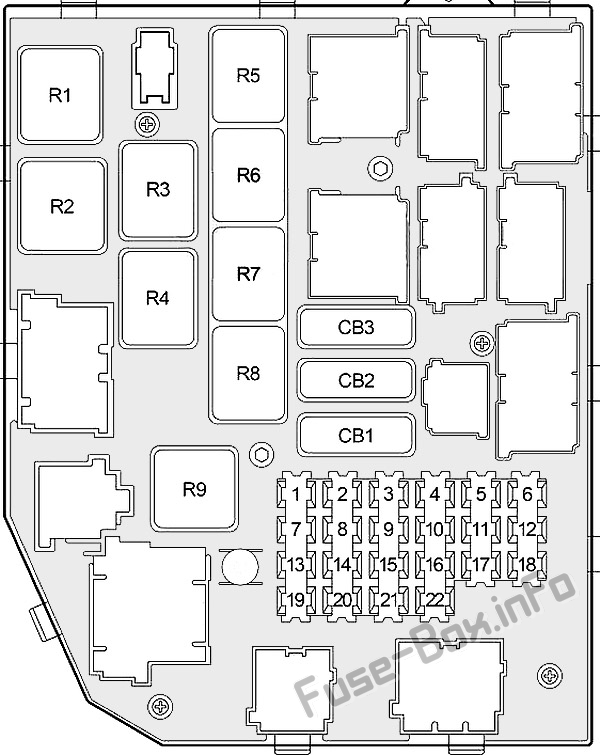

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10 | Радио |
| 2 | 15 | Реле прикуривателя |
| 3 | 10 | Переключатель заднего стеклоочистителя/омывателя, блок управления кузовным оборудованием |
| 4 | 10 | Модуль управления подушками безопасности |
| 5 | 10 | Комбинация приборов, блокировка переключения передач (бензин), модуль отключения ламп |
| 6 | 15 | Выключатель фонаря заднего хода (дизель), информационный центр автомобиля, модуль графического дисплея (мини-потолочная консоль), переключатель положения парковки/нейтрали, модуль рулевого управления, пропорциональный скорости, переключатель регулировки уровня фар, комбинированный мигающий сигнализатор, автоматическое зеркало «день/ночь», потолочная консоль |
| 7 | 20 | Разъем канала передачи данных, блок управления кузовным оборудованием, автоматический датчик освещенности фар/светодиод VTSS, комбинация приборов, усилитель мощности |
| 8 | 20 | Электродвигатель заднего стеклоочистителя, концевой выключатель подъемного стекла, разъем для буксировки прицепа, автоматический выключатель буксировки прицепа |
| 9 | 15 | Выключатель стоп-сигнала |
| 10 | 10 | Переключатель обогревателя заднего стекла |
| 11 | 10 | ABS |
| 12 | 10 | Управление обогревателем кондиционера (MTC), привод заслонки смешения воздушных потоков (MTC), модуль автоматического контроля температуры (ATC), привод двери рециркуляции воздуха (ATC), модуль управления обогревателем сиденья водителя/пассажира, POD переключателя |
| 13 | 15 | Комбинированный проблесковый маячок, антенное реле Powe |
| 14 | 15 | Прикуриватель, реле прикуривателя |
| 15 | 10 | Реле задних противотуманных фар |
| 16 | 10 | Купол/лампа для чтения, потолочная консоль, лампа подкапотного пространства, лампа в багажнике, лампа в перчаточном ящике, лампа плафона, выключатель с ключом/гало-лампа, лампа на козырьке/туалетном столике, реле лампы плафона |
| 17 | 15 | Выключатель фар, реле габаритных огней (передний габаритный фонарь, модуль управления кузовным оборудованием, переключатель фар, модуль отключения фар, радио, информационный центр автомобиля) |
| 18 | 15 или 20 | 1998: Переключатель затемнения фар (бензин — 15 А, дизель — 20 А) |
| 19 | 15 | 1996–1997: переключатель затемнения фар |
| 20 | 15 | Модуль автоматического контроля температуры (ATC), радио, информационный центр автомобиля, модуль графического дисплея (мини-потолочная консоль) |
| 21 | 15 | Розетка |
| 22 | 10 | Модуль управления подушками безопасности |
| Автоматические выключатели | ||
| CB1 | 20 | Переключатель прерывистого режима стеклоочистителя, реле прерывистого режима работы стеклоочистителя, двигатель стеклоочистителя, модуль управления люком в крыше, переключатель люка в крыше |
| CB2 | 30 | Модуль двери водителя/пассажира |
| CB3 | 20 | Сиденье с электроприводом, подогрев сиденья, модуль сиденья с памятью |
| Реле | ||
| R1 | Мощность антенны | |
| R2 | Комбинированный флешер | |
| R3 | Лампа любезности | |
| R4 | Задний противотуманный фонарь | |
| R5 | Авто фара | |
| R6 | Парковая лампа | |
| R7 | Зажигалка | |
| R8 | Передняя противотуманная фара | |
| R9 | Обогрев заднего стекла |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

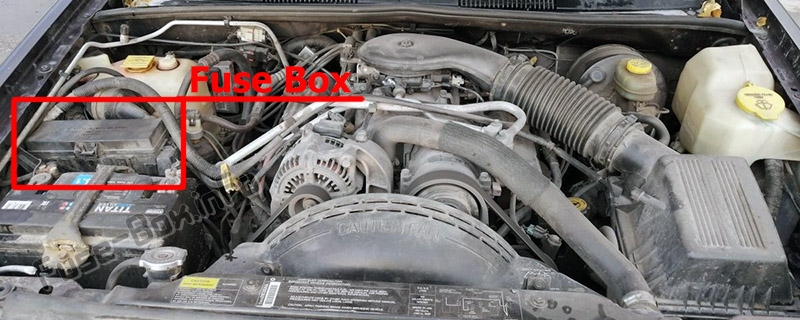

Расположение блока предохранителей

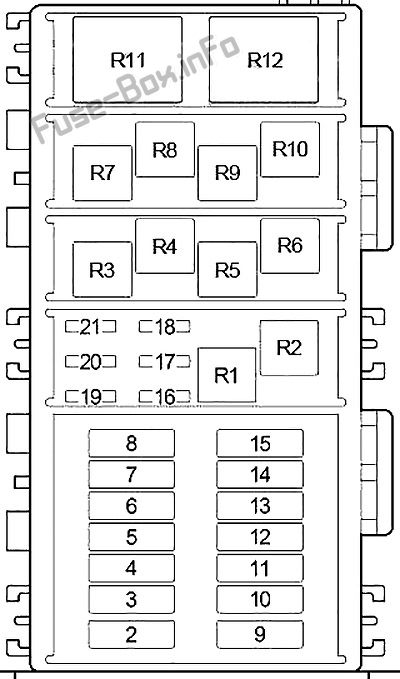

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 175 | Генератор |
| 2 | 60 | 1998 (максимальное охлаждение): реле вентилятора радиатора (высокая скорость), реле вентилятора радиатора (низкая скорость), диагностический разъем |
| 3 | 40 | Реле обогревателя заднего стекла, предохранитель (моторный отсек): «21» |
| 4 | 30 | Дизель: Реле подогревателя топлива |
| 5 | 40 или 50 | АБС (1996-1997 - 50А; 1998 - 40А) |
| 6 | 20 | Реле звукового сигнала |
| 7 | 40 | Двигатель вентилятора (MTC, ATC), реле высокоскоростного двигателя вентилятора (ATC), модуль двигателя вентилятора (ATC), модуль автоматического контроля температуры |
| 8 | 40 | Реле стартера, выключатель зажигания (реле стартера, выключатель блокировки сцепления (M/T), предохранитель (в салоне): «1», «2», «3», «4», «5», «6», «11». ", "12", "22", "CB1"; Предохранитель (моторный отсек): "18") |
| 9 | - | Не используется |
| 10 | 20 | Предохранитель (салон): «14», «15» |
| 11 | 50 | Предохранитель (салон): «7», «8», «9», «CB2» |
| 12 | - | Не используется |
| 13 | 30 | Выключатель фар, реле автоматического включения фар, модуль дневных ходовых огней, предохранитель (в салоне): "13" |
| 14 | 20 | ABS |
| 15 | 40 | Предохранитель (салон): «13», «16», «19», «20», «21», «CB3» |
| 16 | 15 или 20 | Бензин: Реле топливного насоса (20А); Дизель: модуль управления силовым агрегатом (15 А) |
| 17 | 15 | Реле управления коробкой передач |
| 18 | 15 | Бензин: реле автоматического выключения, модуль управления силовым агрегатом, модуль управления кузовным оборудованием, реле муфты компрессора кондиционера, реле топливного насоса, рабочий цикл EVAP/соленоид продувки, насос обнаружения утечек в испарительной системе; Дизель: реле подогревателя топлива, модуль управления силовым агрегатом, контроллер MSA, модуль управления кузовным оборудованием |
| 19 | 20 | Реле передних противотуманных фар |
| 20 | 20 или 25 | Бензин: реле автоматического отключения (топливные форсунки, катушки зажигания, датчики кислорода), модуль управления силовым агрегатом (20 А); Дизель: Реле автоматического выключения (модуль управления силовым агрегатом, реле свечей накаливания, соленоид EGR, генератор, модуль массового расхода воздуха, модуль топливного насоса, контроллер MSA) (25 А) |
| 21 | 15 | Муфта компрессора кондиционера |
| Реле | ||
| R1 | Управление передачей | |
| R2 | Horn | |
| R3 | Муфта компрессора кондиционера | |
| R4 | АБС главный | |
| R5 | Не используется | |
| R6 | Автоматическое выключение | |
| R7 | Прерывистый стеклоочиститель | |
| R8 | Стартер | |
| R9 | Не используется | |
| R10 | Топливный насос | |
| R11 | Подогреватель топлива (дизель) | |
| R12 | Насос АБС |
