Предохранители и реле Jeep Grand Cherokee (WJ, 1999-2005)
Схемы относятся к указанным годам и вариантам Jeep Grand Cherokee (WJ, 1999-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Jeep.
Расположение предохранителей Jeep Grand Cherokee 1999-2005 гг.
Предохранители прикуривателя (розетки) в Jeep Grand Cherokee Это предохранители № 9 и № 26 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

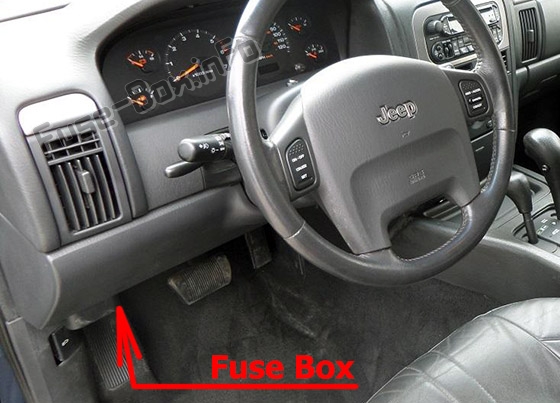

Расположение блока предохранителей
Он расположен под панелью приборов со стороны водителя, за пластиковой крышкой возле порта OBD2.

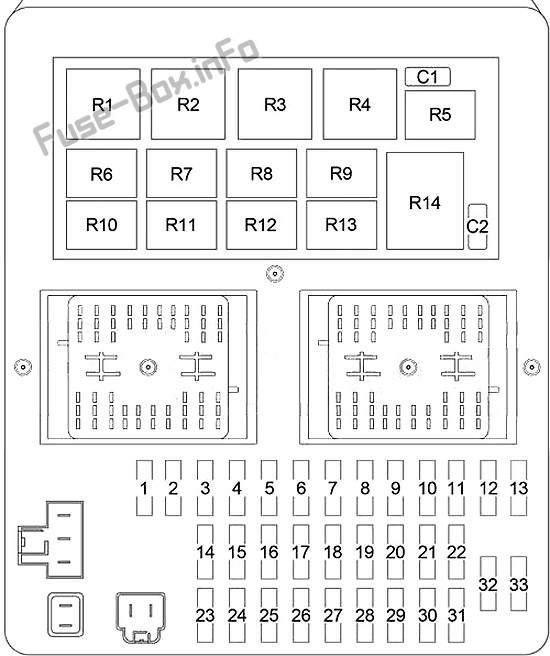

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | - | Запасной |
| 2 | - | Запасной |
| 3 | 10 | Левая фара (дальний свет) |
| 4 | 15 | Комбинированный флешер |
| 5 | 25 | Радио, Усилитель |
| 6 | 15 | Реле габаритных огней (стояночный фонарь, задний фонарь, номерной фонарь, разъем для буксировки прицепа, переключатель регулировки уровня фар) |
| 7 | 10 | Блок управления кузовным оборудованием, лампа подкапотного пространства, модуль иммобилайзера Sentry Key, модуль автоматического управления зонами, датчик автоматического освещения фар/светодиод VTSS, дистанционный модуль без ключа |
| 8 | 15 | Мотор заднего стеклоочистителя, лампа освещения салона, лампа освещения перчаточного ящика, лампа багажного отделения, лампа верхнего освещения, лампа дверной ручки, информационный центр автомобиля, откидной кнопочный переключатель задней двери, модуль системы безопасности, лампа козырька/косметического столика |
| 9 | 20 | Передняя розетка, задняя розетка, разъем питания |
| 10 | 20 | Регулируемые педали |
| 11 | 10 | Модуль автоматического управления зоной (AZC), ручной контроль температуры (MTC) |
| 12 | 10 | Реле топливного насоса, реле автоматического отключения, модуль управления силовым агрегатом, реле управления коробкой передач (4,7 л) |
| 13 | - | Запасной |
| 14 | 10 | Левая фара (ближний свет) |
| 15 | 10 | Правая фара (ближний свет) |
| 16 | 10 | Правая фара (дальний свет) |
| 17 | 10 | Разъем канала передачи данных, комбинация приборов |
| 18 | 20 или 30 | Реле стоп-сигналов прицепа, электрический тормоз |
| 19 | 10 | ABS |
| 20 | 10 | Комбинированная сигнальная лампа, модуль автоматического управления зонами (AZC), ручной контроль температуры (MTC), привод температурного клапана (MTC), электромагнитный клапан трансмиссии/TRS в сборе (4,7 л), переключатель парковочного/нейтрального положения (4,0 л, 3,1 л TD), водитель /Переключатель обогрева сиденья пассажира |
| 21 | 10 | Бензин: Реле муфты компрессора кондиционера, соленоид EVAP/продувки, соленоид блокировки переключения передач тормозной системы; Дизель: реле подогревателя топлива, модуль управления двигателем, соленоид блокировки переключения передач тормозной системы. |
| 22 | 10 | Блок управления кузовным оборудованием, комбинация приборов, модуль иммобилайзера Sentry Key, информационный центр автомобиля, автоматическое зеркало «день/ночь», модуль системы безопасности |
| 23 | 15 | Выключатель стоп-сигнала |
| 24 | 15 | Реле передних противотуманных фар, блок управления кузовным оборудованием |
| 25 | 20 | Реле задержки открытия люка, блок управления кузовным оборудованием |
| 26 | 15 | Зажигалка |
| 27 | 15 | Реле задних противотуманных фар |
| 28 | 10 | Модуль управления кузовом |
| 29 | 10 | Реле прикуривателя, правый многофункциональный переключатель |
| 30 | 15 | Радио |
| 31 | 10 | Реле стартера, модуль управления коробкой передач (4,7 л) |
| 32 | 10 | Модуль управления подушками безопасности |
| 33 | 10 | Модуль управления подушками безопасности |
| C1 | 20 | Электродвигатель переднего стеклоочистителя, реле стеклоочистителя (вкл/выкл), реле стеклоочистителя (высокий/низкий уровень) (прерыватель цепи) |
| C2 | 20 | Сиденья с электроприводом (автоматический выключатель) |
| C3 | - | Запасной |
| Реле | ||
| R1 | Ближний свет / дневные ходовые огни | |
| R2 | Зажигалка | |
| R3 | Комбинированный флешер | |
| R4 | Обогрев заднего стекла | |
| R5 | Задний противотуманный фонарь | |
| R6 | Ближний свет | |
| R7 | Дальний свет | |
| R8 | Задержка люка | |
| R9 | - | |
| R10 | Передняя противотуманная фара | |
| R11 | - | |
| R12 | Парковая лампа | |
| R13 | - | |
| R14 | - |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

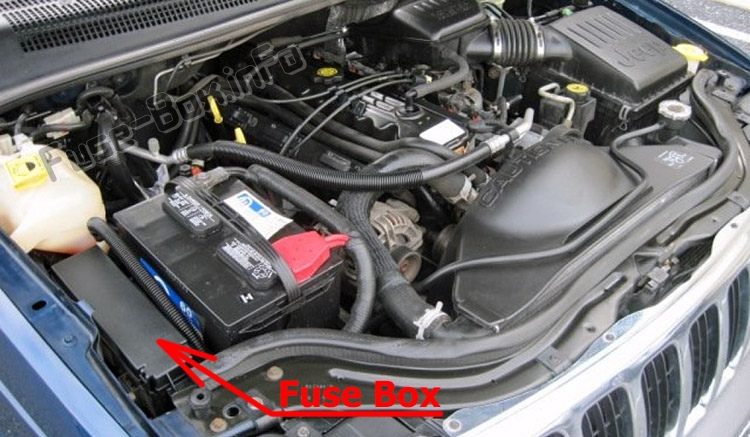

Расположение блока предохранителей
Центр распределения питания расположен рядом с аккумулятором (слева или справа в зависимости от версии).

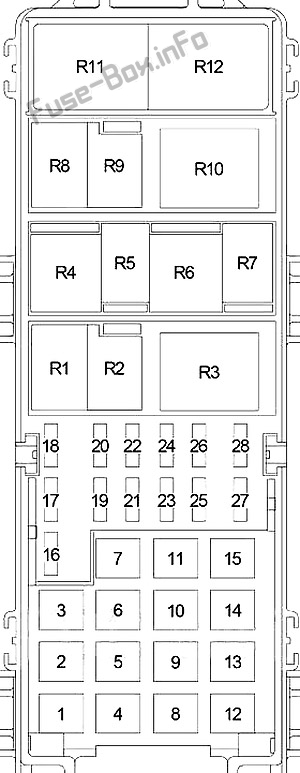

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 40 | Двигатель вентилятора (MTC), контроллер двигателя вентилятора (AZC) |
| 2 | 40 | Реле обогревателя заднего стекла (обогреватель заднего стекла, предохранитель (в салоне): «11»), реле прикуривателя (автоматический выключатель прицепа, предохранитель (в салоне): «26») |
| 3 | 50 | Реле дальнего света (предохранитель (в салоне): «3», «16»), реле ближнего света (предохранитель (в салоне): «14», «15») или реле ближнего света/дневных ходовых огней (предохранитель (в салоне): ): "14", "15"), предохранитель (салон): "4", "5", "6", "11", "17" |
| 4 | 40 | ABS |
| 5 | 30 | Бензин: реле управления коробкой передач, модуль управления коробкой передач (4,7 л), соленоид коробки передач (4,0 л), соленоид коробки передач/TRS в сборе (4,7 л) |
| 6 | 30 или 50 | Бензин (30 А): реле автоматического выключения (катушки зажигания, конденсатор, предохранитель (моторный отсек): «16», «26»); Дизель (50 А): реле накаливания № 1 (свечи накаливания: № 1, 3, 5) |
| 7 | 50 | Предохранитель (салон): «23», «24», «25», «27», «С2» |
| 8 | 40 | Реле стартера, замок зажигания (предохранители (в салоне): «12», «21», «22», «28», «29», «30», «32», «C1») |
| 9 | 20 | Дизель: Реле подогревателя топлива |
| 10 | 40 | Реле вентилятора радиатора |
| 11 | 50 | Дизель: реле накаливания № 2 (свечи накаливания: № 2, 4) |
| 12 | 50 | Модуль двери водителя/пассажира, предохранитель (в салоне): "18" |
| 13 | 30 | Дизель: Реле автоматического выключения (блок управления двигателем, блок управления трансмиссией, предохранитель (моторный отсек): «16», «26») |
| 14 | 40 | Замок зажигания (предохранители (в салоне): «19», «20», «31», «33») |
| 15 | 50 | Предохранитель (салон): «5», «7», «8», «9» |
| 16 | 10 или 15 | Бензин (2001 г.) (15A): кислородные датчики, реле кислородного датчика ниже по потоку; Бензин (1999–2000 гг.) (10A): кислородные датчики; Дизель (10 А): реле муфты компрессора кондиционера, реле свечей накаливания № 1, реле свечей накаливания № 2, соленоид EGR |
| 17 | 20 | Бензин (1999–2000 гг.): Реле кислородного датчика ниже по потоку, реле кислородного датчика выше по потоку |
| 18 | 15 | Реле звукового сигнала |
| 19 | 10 | Бензин: Модуль управления силовым агрегатом |
| 20 | - | Не используется |
| 21 | 15 | Реле муфты компрессора кондиционера |
| 22 | - | Не используется |
| 23 | - | Не используется |
| 24 | 15 или 20 | Бензин: реле топливного насоса; Дизель: модуль управления силовым агрегатом, реле управления коробкой передач |
| 25 | 20 | ABS |
| 26 | 15 | Бензин: Топливные форсунки; Дизель: ТНВД |
| 27 | - | Не используется |
| 28 | 15 | 4,0 л: соленоид коробки передач |
| Реле | ||
| R1 | Бензин: топливный насос; Дизель: стеклоочиститель (вкл./выкл.) | |
| R2 | Бензин: Стартер; Дизель: стеклоочиститель (высокий/низкий) | |
| R3 | Бензин: Управление коробкой передач; Дизель: Подогреватель топлива | |
| R4 | Бензин: стеклоочиститель (вкл./выкл.); Дизель: Управление коробкой передач | |
| R5 | Бензин: стеклоочиститель (высокий/низкий); Дизель: Стартер | |
| R6 | Бензин: Кислородный датчик ниже по потоку | |
| R7 | Бензин: кислородный датчик выше по потоку | |
| R8 | Муфта компрессора кондиционера | |
| R9 | Horn | |
| R10 | Автоматическое выключение | |
| R11 | Дизель: свеча накаливания (№1) | |
| R12 | Дизель: свеча накаливания (№2) |
