Предохранители и реле Jeep Grand Cherokee (WK, 2005-2010)
Схемы относятся к указанным годам и вариантам Jeep Grand Cherokee (WK, 2005-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Jeep.
Расположение предохранителей Jeep Grand Cherokee 2005-2010 гг.
Предохранители прикуривателя (розетка) Это предохранители № 4, № 9, № 14 в блоке предохранителей панели приборов и предохранители № 2, № 11 (2005–2007 гг.) Или № 4, № 6 (2008–2010 гг.) В центре распределения электроэнергии.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

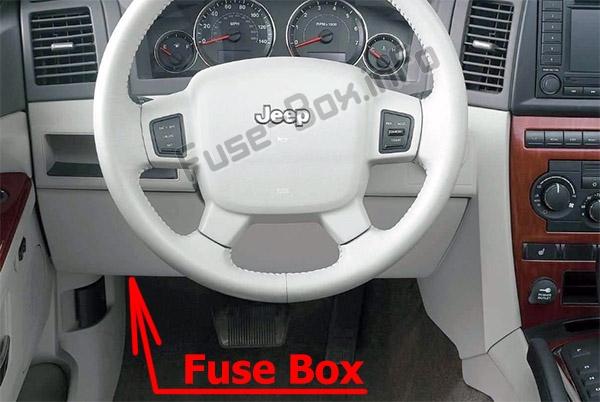

Блок предохранителей в салоне
Он расположен под панелью приборов чуть левее рулевой колонки (за крышкой).

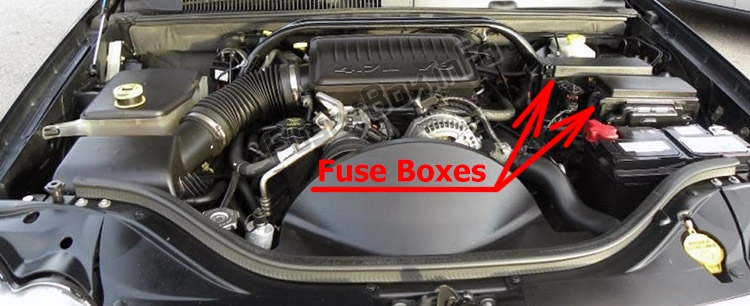

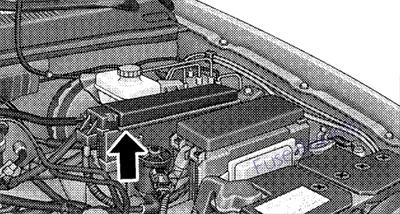

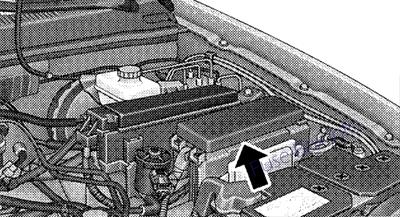

Блоки предохранителей под капотом

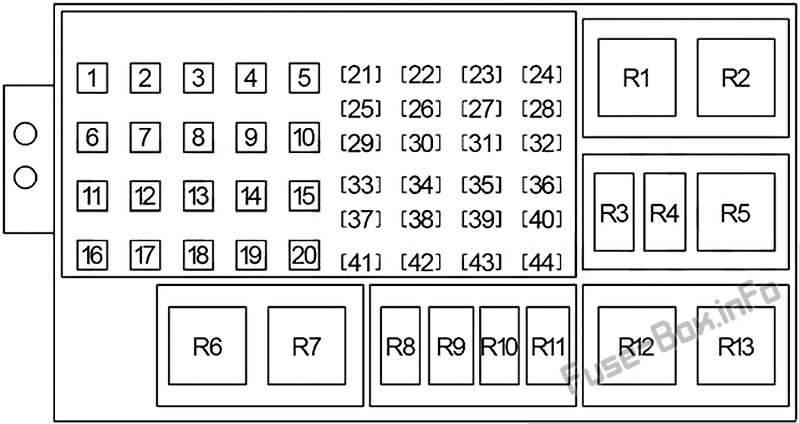

Центр распределения электроэнергии
Встроенный силовой модуль
Схемы блока предохранителей
Схемы блока предохранителей
2005, 2006

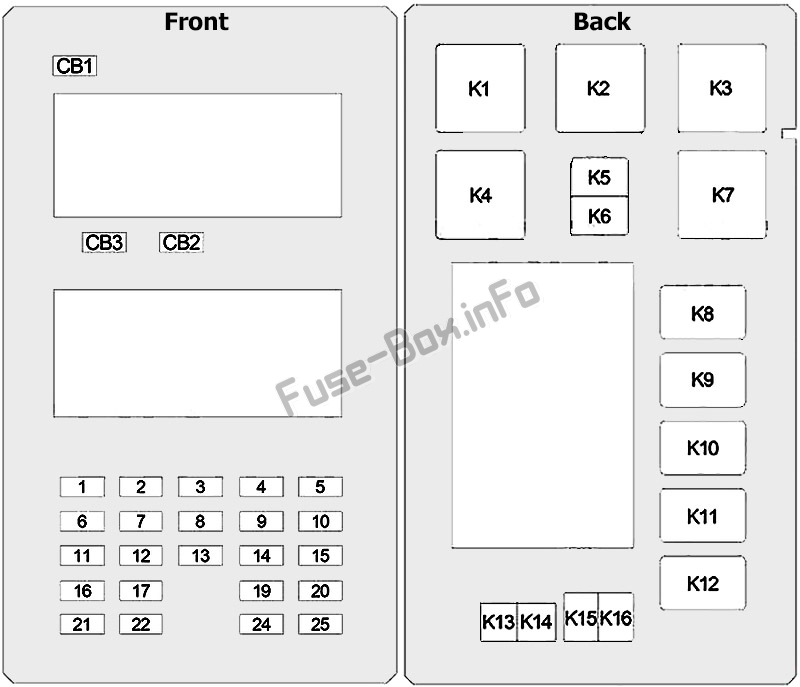

Пассажирский отсек
| полость | Усилитель/Цвет | Описание |
|---|---|---|
| 1 | 30 ампер розовый | Аудио усилитель (B+) |
| 2 | 15 А Синий | Люк (В+) |
| 3 | 10 ампер красный | Зеркало Htd (EBL) |
| 4 | 20 ампер желтый | Выход Rr Power (B+) |
| 5 | 10 ампер красный | Rr HVAC (R/O) |
| 6 | 10 ампер красный | ОСМ (В+) |
| 7 | 20 ампер желтый | Дверные замки (В+) |
| 8 | 15 А Синий | Замок рулевого колеса (B+) |
| 9 | 20 ампер желтый | Выход питания (B+) |
| 10 | 10 ампер красный | Только выбег зажигания (R/O) |
| 11 | Запасной | |
| 12 | 10 ампер красный | Мем. Sw, плафон освещения (B+) |
| 13 | Запасной | |
| 14 | 20 ампер желтый | Сигарный литр (R/A) |
| 15 | 10 ампер красный | Шинный пресс Пн (R/O) |
| 16 | 10 ампер красный | SCM, Кластер OBD (B+) |
| 17 | 15 А Синий | Стекло флиппера (B+) |
| 19 | 10 ампер красный | ОСМ (р/с) |
| 20 | 10 ампер красный | WCM, Кластер (R/S) |
| 21 | 15 А Синий | Autowipe (задержка доступа) |
| 22 | 15 А Синий | Задний стеклоочиститель (В+) |
| 24 | 10 ампер красный | ПДК, ФКМ, А580 (р/с) |
| 25 | 10 ампер красный | АБС, пер. Переключатель корпуса (R/S) |
| CB1 | 20 ампер | Цикл - Стеклоочистители (B+) |
| CB2 | 20 ампер | Не велосипедные сиденья (B+) |
| CB3 | 20 ампер | Окна без цикла (задержка) |
| Реле | ||
| K1 | - | |
| K2 | Розетка | |
| K3 | - | |
| K4 | Обогрев заднего стекла | |
| K5 | Пробег/аксессуар | |
| K6 | Run | |
| K7 | Задержка работы/аксессуаров | |
| K8 | Блокировка стоп-сигнала | |
| K9 | - | |
| K10 | - | |
| K11 | Откидное стекло | |
| K12 | Передача инфекции | |
| K13 | Замок | |
| K14 | Разблокировка двери водителя | |
| K15 | Отпирание пассажирской двери | |
| K16 | Задний стеклоочиститель |
Центр распределения электроэнергии
| полость | Усилитель/Цвет | Описание |
|---|---|---|
| 1 | 40 А Зеленый | Вентилятор ОВКВ |
| 2 | 30 ампер розовый | Розетки |
| 3 | 30 ампер розовый | Задний стеклоочиститель/зажигание R/O |
| 4 | 30 ампер розовый | Насос АБС |
| 5 | 50 ампер красный | Кабина Htr 1 (только дизель) |
| 6 | 50 ампер красный | ASD |
| 7 | 30 ампер розовый | Рр ОВКВ (XK) |
| 8 | 40 А Зеленый | Задержка акк/места |
| 9 | Запасной | |
| 10 | 40 А Зеленый | Стартер/JB мощность |
| 11 | 30 ампер розовый | Cig Ltr/T-Tow |
| 12 | 40 А Зеленый | EBL/Htd Зеркало |
| 13 | 40 А Зеленый | Джей Би Сила |
| 14 | 50 ампер красный | Кабина Htr 2 (только дизель) |
| 15 | 50 ампер красный | Кабина Htr 3 (только дизель) |
| 16 | 25 ампер натуральный | ИПМ/катушки |
| 17 | Запасной | |
| 18 | 20 ампер желтый | Муфта TCM/AC |
| 19 | 20 ампер желтый | Игн Св |
| 20 | 20 ампер желтый | PCM Batt (только бензин) |
| 21 | 30 ампер розовый | Клапаны АБС |
| 22 | Запасной | |
| 23 | 20 ампер желтый | FDCM |
| 24 | 20 ампер желтый | Топливный насос |
| 25 | 20 ампер желтый | FDCM/E-дифф. |
| 26 | 15 А Синий | Hyd/PCM (только дизель) |
| 27 | 15 А Синий | Тормозные/стоп-сигналы |
| 28 | 25 ампер натуральный | NGC/Инжекторы |
| 29 | Запасной | |
| 30 | Запасной | |
| 31 | Мини реле | Кабина Htr 1 Rly (только дизель) |
| 32 | Микрореле | TCM Rly (только бензин) |
| 33 | Микрореле | Стартер |
| 34 | Микрореле | Муфта переменного тока Rly |
| 35 | Микрореле | Топливный насос |
| 36 | Мини реле | Кабина Htr 3 Rly (только дизель) |
| 38 | Мини реле | Кабина Htr 2 Rly (только дизель) |
| 39 | Мини реле | Вентилятор HVAC Rly |
| 40 | Мини реле | АСД Рлай |

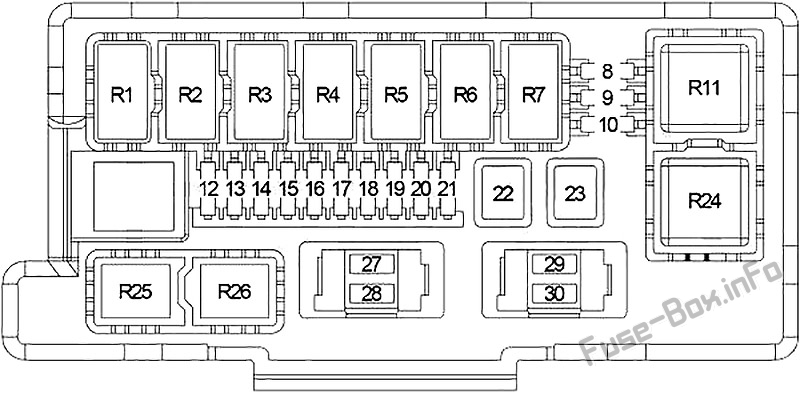

Встроенный силовой модуль
| полость | Усилитель/Цвет | Описание |
|---|---|---|
| R1 | Микрореле | Стеклоочиститель вкл./выкл. |
| R2 | Микрореле | Стеклоочиститель Hi/Lo Rly |
| R3 | Микрореле | Рог Рли |
| R4 | Микрореле | Задняя противотуманная фара (только BUX) |
| R5 | Микрореле | Lt T-Tow Остановка/поворот Rly |
| R6 | Микрореле | Rt T-Tow Stop/Tow Rly |
| R7 | Микрореле | Парковые фонари |
| 8 | 10 ампер красный | Лт Парк Лампы |
| 9 | 10 ампер красный | Парковые фонари T-Tow |
| 10 | 10 ампер красный | РТ Парк Лампы |
| R11 | Мини реле | Рад Фан Привет Рли |
| 12 | 20 ампер желтый | ФКМ Бат № 4 |
| 13 | 20 ампер желтый | FCM Batt # 2 |
| 14 | 20 ампер желтый | Регулируемая педаль |
| 15 | 20 ампер желтый | Противотуманные фары |
| 16 | 20 ампер желтый | Horn |
| 17 | 20 ампер желтый | Задние противотуманки |
| 18 | 20 ампер желтый | FCM Batt # 1 |
| 19 | 20 ампер желтый | Lt T-Tow Остановка/поворот |
| 20 | 20 ампер желтый | FCM Batt # 3 |
| 21 | 20 ампер желтый | Rt T-Tow Остановка/поворот |
| 22 | 30 ампер розовый | FDCM мод |
| 23 | 50 ампер красный | Рад Фан |
| R24 | Мини реле | Рэд Фан Ло Рли |
| R25 | Микрореле | Ft Противотуманные фары Rly |
| R26 | Микрореле | Регулируемая педаль |
| 27 | 15 А Синий | ИОД №1 |
| 28 | 20 ампер желтый | ИОД №2 (аудио) |
| 29 | 10 ампер красный | ORC (фен R/.S) |
| 30 | 10 ампер красный | ORC (фен Р/О) |
2007, 2008
Пассажирский отсек
| полость | Усилитель/Цвет | Описание |
|---|---|---|
| 1 | 30 А Зеленый | Аудио усилитель (B+) |
| 2 | 15 А Синий | Люк (В+) |
| 3 | 10 ампер красный | Зеркало Htd (EBL) |
| 4 | 20 ампер желтый | Выход Rr Power (B+) |
| 5 | 10 ампер красный | Rr HVAC (R/O) (только XK) |
| 6 | Запасной (В+) | |
| 7 | 20 ампер желтый | Дверные замки (В+) |
| 8 | 15 А Синий | Замок рулевого колеса (B+) (ELV) |
| 9 | 20 ампер желтый | Выход питания (B+) |
| 10 | 10 ампер красный | Модуль управления бортовой передачей (FDCM), вентиляция отопителя, кондиционер (HVAC), ряд переключателей, переключатель раздаточной коробки, O/H, реле вентиляции отопителя, кондиционера (HVAC), система помощи при парковке сзади |
| 11 | Запасной (В+) | |
| 12 | 10 ампер красный | Модификации дверей, мем. Sw, лампы O/H, плафоны IP, освещение перчаточного ящика (B+) |
| 13 | 10 ампер красный | Автоочистка (R/A) |
| 14 | 20 ампер желтый | Сигарный литр (R/A) |
| 15 | 10 ампер красный | Датчики давления в шинах (R/O) |
| 16 | 10 ампер красный | Модуль рулевого управления (SCM), диаг. Соединитель, Кластер (B+) |
| 17 | 15 А Синий | Стекло флиппера (B+) |
| 19 | Запасной (Р/С) | |
| 20 | 10 ампер красный | Модуль удаленного доступа Sentry Key (SKREEM), кластер (R/S) |
| 21 | Запасной (задержка акселератора) | |
| 22 | 15 А Синий | Задний стеклоочиститель (В+) |
| 24 | 10 ампер красный | Реле центра распределения питания (PDC), модуль управления главной передачей (FDCM), передний модуль управления (FCM) (R/S), A580 (R/S) |
| 25 | 10 ампер красный | Переключатель в сборе (BTSI), пер. Переключатель корпуса, ESP/ABS, катушка тормозного суппорта (R/S) |
| CB1 | Автоматический выключатель на 20 А | щетка стеклоочистителя |
| CB2 | Автоматический выключатель на 20 А | Сиденье с электроприводом, модуль сиденья с подогревом |
| CB3 | Автоматический выключатель на 20 А | Электрические стеклоподъемники, дверной замок, переключатель зеркала |
| Реле | ||
| K1 | - | |
| K2 | Розетка | |
| K3 | - | |
| K4 | Обогрев заднего стекла | |
| K5 | Пробег/аксессуар | |
| K6 | Run | |
| K7 | Задержка работы/аксессуаров | |
| K8 | Блокировка стоп-сигнала | |
| K9 | - | |
| K10 | - | |
| K11 | Откидное стекло | |
| K12 | Передача инфекции | |
| K13 | Замок | |
| K14 | Разблокировка двери водителя | |
| K15 | Отпирание пассажирской двери | |
| K16 | Задний стеклоочиститель |

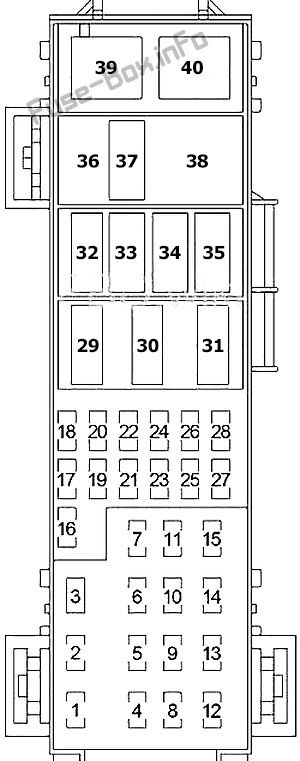

Центр распределения электроэнергии (2007 г.)
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | 40 А Зеленый | Вентилятор ОВКВ | |
| 2 | 30 ампер розовый | Розетки | |
| 3 | 30 ампер розовый | Задний стеклоочиститель/зажигание R/O | |
| 4 | 30 ампер розовый | Насос АБС | |
| 5 | 50 ампер красный | Кабина Htr 1 (только дизель) | |
| 6 | 50 ампер красный | Автоматическое выключение (ASD) | |
| 7 | 30 ампер розовый | Rr HVAC (только XK) | |
| 8 | 40 А Зеленый | Задержка акк/места | |
| 9 | 40 А Зеленый | Электродвигатель задней двери (только XK) | |
| 10 | 40 А Зеленый | Стартер/распределительный блок (JB) Питание | |
| 11 | 30 ампер розовый | Cig Ltr/T-Tow | |
| 12 | 40 А Зеленый | Обогрев заднего стекла (EBL)/заднее зеркало | |
| 13 | 40 А Зеленый | Соединительный блок (JB) Питание | |
| 14 | 50 ампер красный | Кабина Htr 2 (только дизель) | |
| 15 | 50 ампер красный | Кабина Htr 3 (только дизель) | |
| 16 | 25 ампер натуральный | Встроенный силовой модуль (IPM)/катушки | |
| 17 | Запасной | ||
| 18 | 20 ампер желтый | E Муфта ATX/AC | |
| 19 | 20 ампер желтый | Игн Св | |
| 20 | 20 ампер желтый | PCM Batt (только бензин) | |
| 21 | 30 А Зеленый | Клапаны АБС | |
| 22 | 20 ампер желтый | T-Tow (БУКС) | |
| 23 | 20 ампер желтый | Модуль управления конечной передачей (FDCM) | |
| 24 | 20 ампер желтый | Топливный насос | |
| 25 | 20 ампер желтый | Модуль управления конечной передачей (FDCM) | |
| 26 | 15 А Синий | Модуль управления силовым агрегатом (PCM) Автоматическое отключение (ASD) (только дизель) | |
| 27 | 15 А Синий | Тормозные/стоп-сигналы | |
| 28 | 25 ампер натуральный | Контроллер нового поколения (NGC)/форсунки | |
| 29 | Запасной | ||
| 30 | Запасной | ||
| 31 | Мини реле | Кабина Htr 1 Rly (только дизель) | |
| 32 | Микрореле | TCM Rly (только бензин) | |
| 33 | Микрореле | Стартер | |
| 34 | Микрореле | Муфта переменного тока Rly | |
| 35 | Микрореле | Топливный насос | |
| 36 | Мини реле | Кабина Htr 3 Rly (только дизель) | |
| 38 | Мини реле | Кабина Htr 2 Rly (только дизель) | |
| 39 | Мини реле | Вентилятор HVAC Rly | |
| 40 | Мини реле | АСД Рлай |
Центр распределения электроэнергии (2008 г.)
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | 50 А Зеленый | Нагреватель PTC 1 (только дизель) | |
| 2 | 40 А Зеленый | Ксеноновые фары | |
| 3 | 50 А Зеленый | Нагреватель PTC 2 (только дизель) | |
| 4 | 30 ампер розовый | Розетки | |
| 5 | 50 ампер красный | Нагреватель PTC 3 (только дизель) | |
| 6 | 30 ампер розовый | Прикуриватель, Trail Tow Batt | |
| 7 | 40 А Зеленый | Задняя дверь с электроприводом (только для командира) | |
| 8 | 40 А Зеленый | Стартер, Джей Би Сила | |
| 9 | — | Запасной | |
| 10 | — | Запасной | |
| 11 | 40 А Зеленый | Вентилятор ОВКВ | |
| 12 | 30 ампер розовый | Задний стеклоочиститель, зажигание R/O | |
| 13 | 40 А Зеленый | Обогрев заднего стекла (EBL)/зеркало с подогревом | |
| 14 | 30 ампер розовый | Задний HVAC (при наличии) | |
| 15 | — | Запасной | |
| 16 | 50 ампер красный | ASD | |
| 17 | 30 ампер розовый | Насос АБС | |
| 18 | 40 А Зеленый | Задержка аксессуаров, сиденья | |
| 19 | 40 А Зеленый | Джей Би Сила | |
| 20 | — | Запасной | |
| 21 | 20 ампер желтый | Топливный насос | |
| 22 | 20 ампер желтый | TCM, муфта кондиционера | |
| 23 | 25 ампер натуральный | Инвертор мощности | |
| 24 | 20 ампер желтый | Задние сиденья с подогревом | |
| 25 | 20 ампер желтый | Модуль управления конечной передачей (FDCM) | |
| 26 | 15 А Синий | Стоп-сигналы | |
| 27 | 20 ампер желтый | Стиральная машина HD (при наличии) | |
| 28 | 30 А Зеленый | Клапаны АБС | |
| 29 | 20 ампер желтый | PCM Batt (только бензин) | |
| 30 | — | Запасной | |
| 31 | — | Запасной | |
| 32 | 15 А Синий | Модуль управления силовым агрегатом (только дизель) | |
| 33 | 20 ампер желтый | Модуль управления конечной передачей (FDCM) E-Diff | |
| 34 | — | Запасной | |
| 35 | 20 ампер желтый | Trail-Tow Mod (только BUX) | |
| 36 | — | Запасной | |
| 37 | 20 ампер желтый | Выключатель зажигания | |
| 38 | 20 ампер желтый | СПРЯТАННЫЙ Слева | |
| 39 | 20 ампер желтый | СПРЯТАННЫЙ правый | |
| 40 | 25 ампер натуральный | Контроллер нового поколения (NGC), форсунки | |
| 41 | — | Запасной | |
| 42 | — | Запасной | |
| 43 | 25 ампер натуральный | Катушки, Актуаторы | |
| 44 | — | Запасной | |
| Реле | |||
| R1 | Не используется | ||
| R2 | Дизель: ПТК (№3) | ||
| R3 | Управление передачей | ||
| R4 | Омыватель фар | ||
| R5 | Ксеноновые фары | ||
| R6 | Дизель: ПТК (№1) | ||
| R7 | Дизель: ПТК (№2) | ||
| R8 | Зажигание (Работа/Пуск) | ||
| R9 | Муфта компрессора кондиционера | ||
| R10 | Топливный насос | ||
| R11 | Стартер | ||
| R12 | Двигатель вентилятора | ||
| R13 | Автоматическое выключение |
Встроенный силовой модуль (2007, 2008)
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 8 | 10 ампер красный | Лт Парк Лампы | |
| 9 | 10 ампер красный | Парковочные фонари для прицепов | |
| 10 | 10 ампер красный | РТ Парк Лампы | |
| 12 | 20 ампер желтый | Передний модуль управления (FCM), батарея № 4 | |
| 13 | 20 ампер желтый | Передний модуль управления (FCM), батарея № 2 | |
| 14 | 20 ампер желтый | Регулируемая педаль | |
| 15 | 20 ампер желтый | Противотуманные фары | |
| 16 | 20 ампер желтый | Horn | |
| 17 | 20 ампер желтый | Задний стеклоочиститель | |
| 18 | 20 ампер желтый | Передний модуль управления (FCM), батарея № 1 | |
| 19 | 20 ампер желтый | Lt Trailer-Tow Stop/ Turn | |
| 20 | 20 ампер желтый | Передний модуль управления (FCM), батарея № 3 | |
| 21 | 20 ампер желтый | Rt Trailer-Tow Stop/ Turn | |
| 22 | 30 ампер розовый | Модуль управления конечной передачей (FDCM) MOD | |
| 23 | 50 ампер красный | Вентилятор радиатора | |
| 27 | 15 А Синий | Выключение зажигания (IOD) #1 | |
| 28 | 20 ампер желтый | Выключение зажигания (IOD) #2 | |
| 29 | 10 ампер красный | Контроллер системы пассивной безопасности (ORC) R/S | |
| 30 | 10 ампер красный | Контроллер системы пассивной безопасности (ORC) R/O | |
| Реле | |||
| R1 | Стеклоочиститель (вкл./выкл.) | ||
| R2 | Стеклоочиститель (высокий/низкий) | ||
| R3 | Horn | ||
| R4 | Задний противотуманный фонарь | ||
| R5 | Буксировка прицепа (левый поворот) | ||
| R6 | Буксировка прицепа (правый поворот) | ||
| R7 | Парковая лампа | ||
| R11 | Вентилятор радиатора (высокая скорость) | ||
| R24 | Вентилятор радиатора (низкая скорость) | ||
| R25 | Передняя противотуманная фара | ||
| R26 | Регулируемые педали |
2009, 2010
Пассажирский отсек
| полость | Усилитель/Цвет | Описание |
|---|---|---|
| 1 | 30 А Зеленый | Аудио усилитель (B+) |
| 2 | 15 А Синий | Люк (В+) |
| 3 | 10 ампер красный | Зеркало Htd (EBL) |
| 4 | 20 ампер желтый | Выход Rr Power (B+) |
| 5 | 10 ампер красный | Rr HVAC (R/O) (только командир) |
| 6 | Запасной (В+) | |
| 7 | 20 ампер желтый | Дверные замки (В+) |
| 8 | Запасной (В+) | |
| 9 | 20 ампер желтый | Выход питания (B+) |
| 10 | 10 ампер красный | Модуль управления бортовой передачей (FDCM), обогреватель, вентиляция/кондиционер (HVAC), переключатель обогрева заднего сиденья, O/H, реле обогревателя, вентиляция/кондиционер (HVAC), система помощи при парковке сзади |
| 11 | Запасной (В+) | |
| 12 | 10 ампер красный | Дверные модификации, O/H лампы, IP-светильники, лампа перчаточного ящика (B+) |
| 13 | 10 ампер красный | Автоочистка (R/A) |
| 14 | 20 ампер желтый | Сигарный литр (R/A) |
| 15 | 10 ампер красный | Датчики давления в шинах (R/O) |
| 16 | 10 ампер красный | Верхний и нижний ряд переключателей, рис. Соединитель, Кластер (B+) |
| 17 | 15 А Синий | Стекло флиппера (B+) |
| 19 | Запасной (Р/С) | |
| 20 | 10 ампер красный | Модуль управления рулевой колонкой (SCCM), комбинация приборов (R/S), буксировка прицепа BUX |
| 21 | Запасной (задержка акселератора) | |
| 22 | 15 А Синий | Задний стеклоочиститель (В+) |
| 24 | 10 ампер красный | Реле центра распределения питания (PDC), модуль управления силовым агрегатом, A580 (R/S) |
| 25 | 10 ампер красный | Переключатель в сборе (BTSI), пер. Переключатель корпуса, ESP/ABS, реле демпфирования прицепа |
| CB1 | Автоматический выключатель на 20 А | Дворники |
| CB2 | Автоматический выключатель на 20 А | Сиденье с электроприводом, модуль сиденья с подогревом |
| CB3 | Автоматический выключатель на 20 А | Электрические стеклоподъемники, дверной замок, переключатель зеркала |
| Реле | ||
| K1 | - | |
| K2 | Розетка | |
| K3 | - | |
| K4 | Обогрев заднего стекла | |
| K5 | Пробег/аксессуар | |
| K6 | Run | |
| K7 | Задержка работы/аксессуаров | |
| K8 | Блокировка стоп-сигнала | |
| K9 | - | |
| K10 | - | |
| K11 | Откидное стекло | |
| K12 | Передача инфекции | |
| K13 | Замок | |
| K14 | Разблокировка двери водителя | |
| K15 | Отпирание пассажирской двери | |
| K16 | Задний стеклоочиститель |
Центр распределения электроэнергии
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | 50 ампер красный | Нагреватель PTC 1 (только дизель) | |
| 2 | 40 А Зеленый | Ксеноновые фары | |
| 3 | 50 ампер красный | Нагреватель PTC 2 (только дизель) | |
| 4 | 30 ампер розовый | Розетки | |
| 5 | 50 ампер красный | Нагреватель PTC 3 (только дизель) | |
| 6 | 30 ампер розовый | Прикуриватель, Trail Tow Batt | |
| 7 | 40 А Зеленый | Задняя дверь с электроприводом (только для командира) | |
| 8 | 40 А Зеленый | Стартер, Джей Би Сила | |
| 9 | 20 ампер синий | Передние электрические стеклоподъемники | |
| 10 | — | Запасной | |
| 11 | 40 А Зеленый | Вентилятор ОВКВ | |
| 12 | 30 ампер розовый | Задний стеклоочиститель, зажигание R/O | |
| 13 | 40 А Зеленый | Обогрев заднего стекла (EBL)/зеркало с подогревом | |
| 14 | 30 ампер розовый | Задний HVAC (при наличии) | |
| 15 | — | Запасной | |
| 16 | 50 ампер красный | ASD | |
| 17 | 30 ампер розовый | Насос АБС | |
| 18 | 40 А Зеленый | Задержка аксессуаров, сиденья | |
| 19 | 40 А Зеленый | Джей Би Сила | |
| 20 | 30 ампер розовый | Мотор стеклоочистителя | |
| 21 | 20 ампер желтый | Топливный насос | |
| 22 | 20 ампер желтый | TCM, муфта кондиционера | |
| 23 | 25 ампер натуральный | Инвертор мощности | |
| 24 | 20 ампер желтый | Задние сиденья с подогревом | |
| 25 | 20 ампер желтый | Модуль управления конечной передачей (FDCM) | |
| 26 | 15 А Синий | Стоп-сигналы | |
| 27 | 20 ампер желтый | Стиральная машина высокого давления (при наличии) (только экспорт) | |
| 28 | 30 А Зеленый | Клапаны АБС | |
| 29 | 20 ампер желтый | PCM Batt (только бензин) | |
| 30 | — | Запасной | |
| 31 | — | Запасной | |
| 32 | 15 А Синий | Модуль управления силовым агрегатом (только дизель) | |
| 33 | 20 ампер желтый | Модуль управления конечной передачей (FDCM) E-Diff | |
| 34 | — | Запасной | |
| 35 | 20 ампер желтый | Trail-Tow Mod (только экспорт) | |
| 36 | — | Запасной | |
| 37 | 20 ампер желтый | Выключатель зажигания | |
| 38 | 20 ампер желтый | СПРЯТАННЫЙ Слева | |
| 39 | 20 ампер желтый | СПРЯТАННЫЙ правый | |
| 40 | 25 ампер натуральный | Контроллер нового поколения (NGC), форсунки | |
| 41 | 20 ампер желтый | Сабвуфер (только SRT) | |
| 42 | — | Запасной | |
| 43 | 25 ампер натуральный | Катушки, Актуаторы | |
| 44 | — | Запасной | |
| Реле | |||
| R1 | - | ||
| R2 | Дизель: ПТК (№3) | ||
| R3 | Управление передачей | ||
| R4 | Омыватель фар | ||
| R5 | Ксеноновые фары | ||
| R6 | Дизель: ПТК (№1) | ||
| R7 | Дизель: ПТК (№2) | ||
| R8 | Зажигание (Работа/Пуск) | ||
| R9 | Муфта компрессора кондиционера | ||
| R10 | Топливный насос | ||
| R11 | Стартер | ||
| R12 | Двигатель вентилятора | ||
| R13 | Автоматическое выключение |
Встроенный силовой модуль
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 8 | 10 ампер красный | Лт Парк Лампы | |
| 9 | 10 ампер красный | Парковочные фонари для прицепов | |
| 10 | 10 ампер красный | РТ Парк Лампы | |
| 12 | 20 ампер желтый | Передний модуль управления (FCM), батарея № 4 | |
| 13 | 20 ампер желтый | Передний модуль управления (FCM), батарея № 2 | |
| 14 | 20 ампер желтый | Регулируемая педаль | |
| 15 | 20 ампер желтый | Противотуманные фары | |
| 16 | 20 ампер желтый | Horn | |
| 17 | 20 ампер желтый | Задние противотуманные фары (только экспорт) | |
| 18 | 20 ампер желтый | Передний модуль управления (FCM), батарея № 1 | |
| 19 | 20 ампер желтый | Lt Trailer-Tow Stop/ Turn | |
| 20 | 20 ампер желтый | Передний модуль управления (FCM), батарея № 3 | |
| 21 | 20 ампер желтый | Rt Trailer-Tow Stop/ Turn | |
| 22 | 30 ампер розовый | Модуль управления конечной передачей (FDCM) MOD | |
| 23 | 50 ампер красный | Вентилятор радиатора | |
| 27 | 15 А Синий | Выключение зажигания (IOD) #1 | |
| 28 | 20 ампер желтый | Выключение зажигания (IOD) #2 | |
| 29 | 10 ампер красный | Контроллер системы пассивной безопасности (ORC) R/S | |
| 30 | 10 ампер красный | Контроллер системы пассивной безопасности (ORC) R/O | |
| Реле | |||
| R1 | Стеклоочиститель (вкл./выкл.) | ||
| R2 | Стеклоочиститель (высокий/низкий) | ||
| R3 | Horn | ||
| R4 | Задний противотуманный фонарь | ||
| R5 | Буксировка прицепа (левый поворот) | ||
| R6 | Буксировка прицепа (правый поворот) | ||
| R7 | Парковая лампа | ||
| R11 | Вентилятор радиатора (высокая скорость) | ||
| R24 | Вентилятор радиатора (низкая скорость) | ||
| R25 | Передняя противотуманная фара | ||
| R26 | Регулируемые педали |
Дополнительная информация: Jeep Grand Cherokee (WK, 2005-2010)
Компания Jeep предоставила нам одни из лучших автомобилей в линейке мощных автомобилей, оснащенных всеми функциями. Jeep Grand Cherokee третьего поколения относится к тем автомобилям, которые содержат в себе все достижения с силовым агрегатом. Эта модель претерпевала постоянные изменения, которые в течение пяти модельных лет производились с 2005 по 2010 год.
Jeep Grand Cherokee WK: третье поколение
Он был запущен в 2004 году, что было для модели 2005 года. Существуют разные уровни отделки салона, которые имеют различные характеристики двигателя, сохраняющие производительность автомобиля. Базовая комплектация Laredo оснащена двигателями Powertech V6 объемом 3,7 л, которые способны развивать мощность 210 лошадиных сил. Другой уровень отделки салона содержит недавно доступный двигатель HEMI V8 объемом 5,7 л, оснащенный системой Multi-Displacement System (MDS), которая позволяет автомобилю работать на четырех цилиндрах, что значительно увеличивает экономию топлива. Этот двигатель способен производить 345 лошадиных сил. Базовая модель претерпела все изменения за последний год выпуска, что делает ее достаточно популярной в своем сегменте.
Эта модель поставляется с семнадцатидюймовыми (17-дюймовыми) шинами и легкосплавными дисками на всех моделях. Что касается информационно-развлекательной системы, то она оснащена телефонной системой U Connect с громкой связью Bluetooth, развлекательной DVD-системой на заднем сиденье, называемой система видеоразвлечений (VES), спутниковое радио Sirius и полноцветная 5,8-дюймовая навигационная система GPS. Некоторые из лучших инновационных функций также доступны в этой модели, например, компьютеризированная система полного привода, обеспечивающая более высокий контроль тяги. В различных комплектациях этого автомобиля были внесены многочисленные изменения, которые делают его пригодным для любого вождения. Неотразимые черты этого зверя делают его отличным автомобилем, который одновременно обеспечивает комфорт и производительность. В то время он получил различные похвалы и награды, которые показывают доверие к этому автомобилю.
