Предохранители и реле Jeep Grand Cherokee (WK2, 2011-2019..)
Схемы относятся к указанным годам и вариантам Jeep Grand Cherokee (WK2, 2011-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Jeep.
Расположение предохранителей Jeep Grand Cherokee 2011-2019…
Предохранители прикуривателя (розетки) в Jeep Grand Cherokee:
2011-2013 — предохранители М6 (прикуриватель), М7 (розетка №2 (переключаемая)) и М36 (розетка) в блоке предохранителей моторного отсека.
С 2014 г. — предохранители Ф90/Ф91 (розетка питания (задние сиденья) по выбору), F93 (прикуриватель) и F104 (розетки питания (панель приборов/центральная консоль/задний багажник — при наличии)) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей

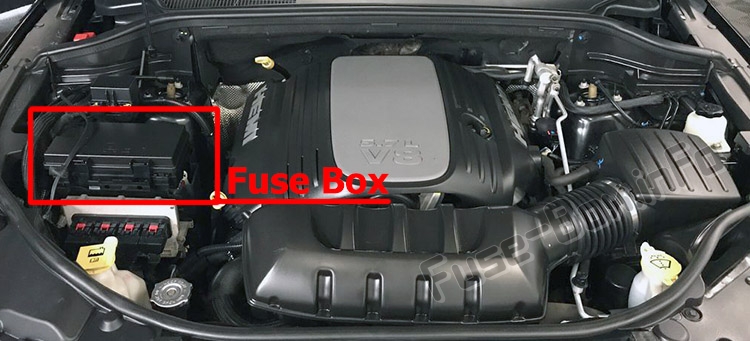

Расположение блока предохранителей
Полностью интегрированный силовой модуль расположен в моторном отсеке.
Этот центр содержит патронные предохранители и мини-предохранители. Описание каждого предохранителя и компонента может быть выбито на внутренней крышке, в противном случае номер гнезда каждого предохранителя выбит на внутренней крышке, что соответствует следующей таблице.
Схемы блока предохранителей
Схемы блока предохранителей

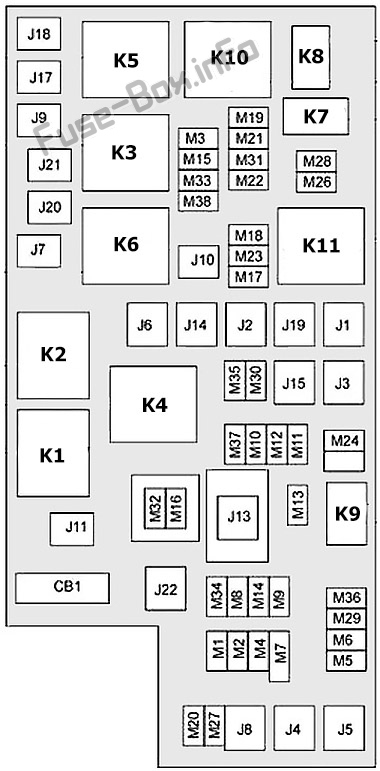

2011, 2012, 2013
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| J01 | 40 А Зеленый | Пневматическая подвеска | |
| J02 | 30 ампер розовый | Модуль электропривода задней двери | |
| J03 | 30 ампер розовый | Буксировка прицепа | |
| J04 | 25 ампер натуральный | Узел двери водителя | |
| J05 | 25 ампер натуральный | Узел пассажирской двери | |
| J06 | 40 А Зеленый | Насос антиблокировочной системы тормозов/система контроля устойчивости | |
| J07 | 30 ампер розовый | Антиблокировочный тормозной клапан/система контроля устойчивости | |
| J08 | 40 А Зеленый | Сиденье с электроприводом | |
| J09 | 30 ампер розовый | Электронный тормоз | |
| J10 | 30 ампер розовый | Контакт реле омывателя фар | |
| J11 | 30 ампер розовый | Модуль управления трансмиссией | |
| J12 | 30 ампер розовый | Задний антиобледенитель | |
| J13 | 60 А Желтый | Основное зажигание без вытяжки (IOD) | |
| J14 | 20 ампер синий | Фары для прицепа/стояночные фонари | |
| J15 | 40 А Зеленый | Передний салонный вентилятор/ воздуходувка | |
| J17 | 40 А Зеленый | Электромагнит стартера | |
| J18 | 20 ампер синий | Диапазон трансмиссии модуля управления силовым агрегатом/модуля управления силовым агрегатом | |
| J19 | 60 А Желтый | Двигатель вентилятора радиатора HI / Двигатель вентилятора радиатора Low | |
| J20 | 30 ампер розовый | Передний стеклоочиститель | |
| J21 | 20 ампер синий | Управление передним/задним омывателем | |
| J22 | 25 ампер натуральный | Модуль люка | |
| M1 | 15 А Синий | Стоп-сигналы | |
| M2 | 20 ампер желтый | Электронный дифференциал повышенного трения/пневматическая подвеска | |
| M3 | 20 ампер желтый | Задняя дверь/подголовник | |
| M5 | 25 ампер натуральный | Инвертор переменного тока 115 В | |
| M6 | 20 ампер желтый | Зажигалка | |
| M7 | 20 ампер желтый | Розетка №2 (переключаемая) | |
| M8 | 20 ампер желтый | Переднее сиденье и рулевое колесо с подогревом | |
| M9 | 20 ампер желтый | Задние сиденья с подогревом | |
| M10 | 15 А Синий | Видео/Универсальный открыватель гаражных ворот | |
| M11 | 10 ампер красный | Отопление, вентиляция и кондиционирование (система климат-контроля) | |
| M12 | 30 А Зеленый | Радио/усилитель | |
| M13 | 20 ампер желтый | Приборный щиток | |
| M14 | 20 ампер желтый | Резервная камера — при наличии | |
| M15 | 20 ампер желтый | Модуль(и) сиденья с электроприводом/адаптивный круиз-контроль/аудиотелематика/реле дневных ходовых огней/модуль пневматической подвески/комбинация приборов | |
| M16 | 10 ампер красный | Контроллер системы пассивной безопасности | |
| M18 | 15 А Синий | Стоп-сигнал | |
| M19 | 25 ампер натуральный | Автоматическое отключение 1 и 2 | |
| M20 | 15 А Синий | Приборный щиток | |
| M21 | 20 ампер желтый | Автоматическое отключение 3 | |
| M22 | 10 ампер красный | Звуковые сигналы (низкие/высокие) — справа | |
| M23 | 10 ампер красный | Звуковые сигналы (низкие/высокие) — слева | |
| M24 | 25 ампер натуральный | Задний стеклоочиститель | |
| M25 | 20 ампер желтый | Выходная мощность двигателя топливного насоса/подъемного насоса дизельного двигателя (только экспорт) | |
| M26 | 10 ампер красный | Банк переключателей двери водителя | |
| M27 | 10 ампер красный | Замок зажигания/модуль беспроводного управления/модуль бесключевого доступа | |
| M28 | 15 А Синий | Контроллер силового агрегата/контроллер трансмиссии | |
| M29 | 10 ампер красный | Датчик давления в шинах — при наличии | |
| M30 | 15 А Синий | Разъем J1962 Diag | |
| M31 | 20 ампер желтый | Резервные лампы | |
| M32 | 10 ампер красный | Контроллер системы пассивной безопасности | |
| M33 | 10 ампер красный | Контроллер силового агрегата/контроллер трансмиссии | |
| M34 | 10 ампер красный | Модуль помощи при парковке/модуль системы климат-контроля/инфракрасный датчик/модуль компаса | |
| M35 | 15 А Синий | Левые задние стояночные фонари | |
| M36 | 20 ампер желтый | Розетка | |
| M37 | 10 ампер красный | Модуль антиблокировочной системы тормозов/системы курсовой устойчивости | |
| M38 | 25 ампер натуральный | Все дверные замки и разблокировки | |
| CB1 | Автоматический выключатель на 25 А | Электрические стеклоподъемники, вентиляционное окно с электроприводом | |
| Реле | |||
| K1 | Зажигание (Работа/Аксессуары) | ||
| K2 | Зажигание (Работа) | ||
| K3 | Стартер | ||
| K4 | Зажигание (работа-старт) | ||
| K5 | Модуль управления силовым агрегатом (PCM) / модуль управления коробкой передач (TCM) | ||
| K6 | Фары для прицепа/стояночные фонари | ||
| K7 | Топливный насос (дизель) | ||
| K8 | Не используется | ||
| K9 | Электрическая задняя подсветка (EBL) | ||
| K10 | Автоматическое отключение (ASD) | ||
| K11 | Вентилятор радиатора (низкая скорость) |

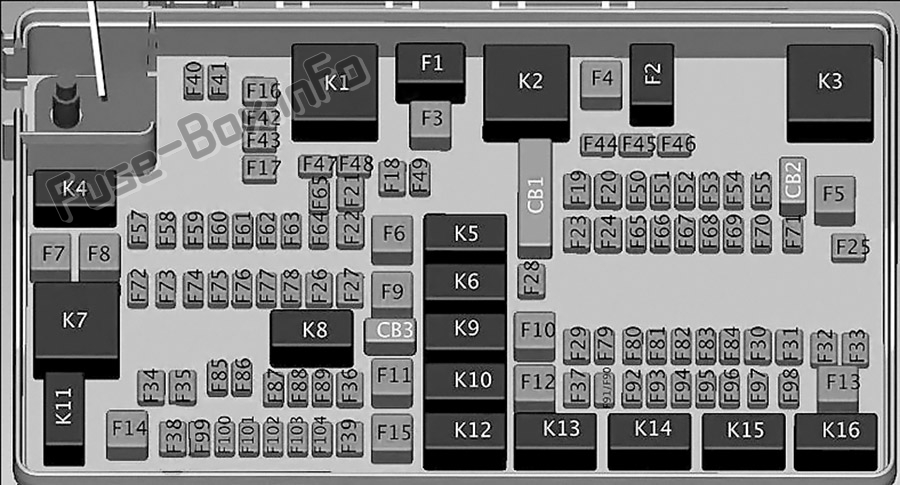

2014
| полость | Картриджный предохранитель | микро предохранитель | Описание |
|---|---|---|---|
| F03 | 60 А Желтый | Рад Фан | |
| F05 | 40 А Зеленый | Компрессор пневматической подвески — при наличии | |
| F06 | 40 А Зеленый | Антиблокировочная система тормозов/насос электронной системы стабилизации | |
| F07 | 40 А Зеленый | Соленоид стартера | |
| F08 | 40 А Зеленый | Датчики выбросов (только дизельный двигатель) | |
| F09 | 40 А Зеленый | Подогреватель дизельного топлива (только дизельный двигатель) | |
| F10 | 40 А Зеленый | Контроллер кузова / наружное освещение №2 | |
| F11 | 30 ампер розовый | Электрический тормоз буксировки прицепа — при наличии | |
| F12 | 40 А Зеленый | Кузовной контроллер №3 / Внутреннее освещение | |
| F13 | 40 А Зеленый | Передний двигатель вентилятора | |
| F14 | 40 А Зеленый | Контроллер кузова №4 / Силовые замки | |
| F17 | 30 ампер розовый | Разблокировка подголовника — при наличии | |
| F20 | 30 ампер розовый | Модуль пассажирской двери | |
| F22 | 20 ампер синий | Модуль управления двигателем | |
| F23 | 30 ампер розовый | Контроллер тела №1 | |
| F24 | 30 ампер розовый | Модуль водительской двери | |
| F25 | 30 ампер розовый | Передние дворники | |
| F26 | 30 ампер розовый | Антиблокировочная система тормозов/модуль контроля устойчивости/клапаны | |
| F28 | 20 ампер синий | Фонари заднего хода для буксировки прицепа — при наличии | |
| F29 | 20 ампер синий | Стояночные огни для буксировки прицепа — при наличии | |
| F30 | 30 ампер розовый | Розетка для буксировки прицепа — при наличии | |
| F32 | 30 ампер розовый | Модуль управления трансмиссией | |
| F34 | 30 ампер розовый | Управление дифференциалом скольжения | |
| F35 | 30 ампер розовый | Люк на крыше — при наличии | |
| F36 | 30 ампер розовый | Задний антиобледенитель | |
| F37 | 30 ампер розовый | Задний вентилятор — при наличии | |
| F38 | 30 ампер розовый | Инвертор питания 115 В переменного тока — при наличии | |
| F39 | 30 ампер розовый | Задняя дверь с электроприводом — при наличии | |
| F40 | 10 ампер красный | Дневные ходовые огни | |
| F42 | 20 ампер желтый | Horn | |
| F44 | 10 ампер красный | Диагностический порт | |
| F46 | 10 ампер красный | Датчик давления в шинах — при наличии | |
| F49 | 10 ампер красный | Интегрированный центральный стек / климат-контроль | |
| F50 | 20 ампер желтый | Модуль управления пневматической подвеской — при наличии | |
| F51 | 10 ампер красный | Модуль узла зажигания / зажигание без ключа / замок рулевой колонки | |
| F52 | 5-амперный загар | Датчик батареи | |
| F53 | 20 ампер желтый | Буксировка прицепа — левый поворот/стоп-сигналы — при наличии | |
| F56 | 15 А Синий | Дополнительный контент (только дизельный двигатель) | |
| F57 | 15 А Синий | Передача инфекции | |
| F59 | 10 ампер красный | Продувочный насос (только дизельный двигатель) | |
| F60 | 15 А Синий | Модуль управления коробкой передач | |
| F62 | 10 ампер красный | Муфта кондиционера | |
| F63 | 20 ампер желтый | Катушки зажигания (газ), нагреватель мочевины (дизель) | |
| F64 | 25 ампер натуральный | Топливные форсунки / силовой агрегат | |
| F66 | 10 ампер красный | Переключатели люка на крыше / окна пассажира / датчик дождя | |
| F67 | 15 А Синий | Модуль громкой связи CD/DVD/Bluetooth – при наличии | |
| F68 | 20 ампер желтый | Мотор заднего стеклоочистителя | |
| F70 | 20 ампер желтый | Двигатель топливного насоса | |
| F71 | 30 А Зеленый | Аудио усилитель | |
| F73 | 15 А Синий | Ксеноновые фары справа | |
| F74 | 20 ампер желтый | Тормозной вакуумный насос — при наличии | |
| F76 | 10 ампер красный | Антиблокировочная система тормозов/электронный контроль устойчивости | |
| F77 | 10 ампер красный | Модуль управления трансмиссией/модуль отключения переднего моста | |
| F78 | 10 ампер красный | Блок управления двигателем/рулевое управление с электроусилителем — при наличии | |
| F80 | 10 ампер красный | Универсальный открыватель гаражных ворот / компас / модуль защиты от вторжений | |
| F81 | 20 ампер желтый | Буксировка прицепа Правый поворот/стоп-сигналы | |
| F82 | 10 ампер красный | Модуль управления рулевой колонкой/круиз-контроль | |
| F83 | 10 ампер красный | Дверь топливного бака | |
| F84 | 15 А Синий | Переключатель банка/приборная панель | |
| F85 | 10 ампер красный | Модуль подушки безопасности | |
| F86 | 10 ампер красный | Модуль подушки безопасности | |
| F87 | 10 ампер красный | Пневматическая подвеска — при наличии/ буксировка прицепа/ модуль управления рулевой колонкой | |
| F88 | 15 А Синий | Кластер панели приборов | |
| Ф90/Ф91 | 20 ампер желтый | Розетка (задние сиденья) по выбору | |
| F92 | 10 ампер красный | Лампа задней консоли — при наличии | |
| F93 | 20 ампер желтый | Зажигалка | |
| F94 | 10 ампер красный | Модуль переключения передач / раздаточной коробки | |
| F95 | 10 ампер красный | Задняя камера/система помощи при парковке | |
| F96 | 10 ампер красный | Выключатель обогревателя заднего сиденья/зарядное устройство фонарика — при наличии | |
| F97 | 25 ампер натуральный | Задние сиденья с подогревом и рулевое колесо с подогревом — при наличии | |
| F98 | 25 ампер натуральный | Передние сиденья с подогревом — при наличии | |
| F99 | 10 ампер красный | Модуль систем климат-контроля / помощи водителю | |
| F100 | 10 ампер красный | Активное демпфирование — при наличии | |
| F101 | 15 А Синий | Электрохроматическое зеркало/интеллектуальный дальний свет — при наличии | |
| F103 | 10 ампер красный | Обогреватель салона (только дизельный двигатель) | |
| F104 | 20 ампер желтый | Розетки (приборная панель/центральная консоль) | |
| CB1 | Автоматический выключатель на 25 А | Электрический стеклоподъемник, дверной замок с электроприводом | |
| CB2 | Автоматический выключатель на 25 А | Сиденье с электроприводом водителя, модуль сиденья с памятью | |
| CB3 | Автоматический выключатель на 25 А | Пассажирское сиденье с электроприводом | |
| Реле | |||
| K1 | Вентилятор радиатора (низкая скорость) | ||
| K2 | Вентилятор радиатора (высокая скорость) | ||
| K3 | Пневматическая подвеска | ||
| K4 | Селективное каталитическое восстановление (SCR) | ||
| K5 | Автоматическое отключение (модуль управления силовым агрегатом) | ||
| K6 | Зажигание (Работа/Принадлежность №1) | ||
| K7 | Стартер | ||
| K8 | Зажигание (Работа/Пуск) | ||
| K9 | Подогреватель топлива (№1); Воздушный насос (№2) | ||
| K10 | EBL | ||
| K11 | - | ||
| K12 | Зажигание (Работа/Только №2) | ||
| K13 | Обогреватель рамы | ||
| K14 | Зажигание (Работа/Принадлежность №2) | ||
| K15 | Зажигание (Работа/Только №1) | ||
| K16 | Двигатель вентилятора |
2015
| полость | Картриджный предохранитель | микро предохранитель | Описание |
|---|---|---|---|
| F03 | 60 А Желтый | — | Вентилятор радиатора |
| F05 | 40 А Зеленый | — | Компрессор пневматической подвески — при наличии |
| F06 | 40 А Зеленый | — | Антиблокировочная система тормозов/Электронный насос системы курсовой устойчивости |
| F07 | 40 А Зеленый | — | Соленоид стартера |
| F08 | 20 ампер синий | — | Датчики выбросов (только дизельный двигатель) |
| F09 | 30 ампер розовый | — | Подогреватель дизельного топлива (только дизельный двигатель) |
| F10 | 40 А Зеленый | — | Контроллер кузова / наружное освещение №2 |
| F11 | 30 ампер розовый | — | Электрический тормоз буксировки прицепа — при наличии |
| F12 | 40 А Зеленый | — | Контроллер кузова №3 / Силовые замки |
| F13 | 40 А Зеленый | — | Передний двигатель вентилятора |
| F14 | 40 А Зеленый | — | Кузовной контроллер № 4 / Внутреннее освещение № 2 |
| F17 | 30 ампер розовый | — | Омыватель фар — при наличии |
| F19 | 20 ампер синий | — | Соленоид подголовника — при наличии |
| F20 | 30 ампер розовый | — | Модуль пассажирской двери |
| F22 | 20 ампер синий | — | Модуль управления двигателем |
| F23 | 30 ампер розовый | — | Внутреннее освещение #1 |
| F24 | 30 ампер розовый | — | Модуль водительской двери |
| F25 | 30 ампер розовый | — | Передние дворники |
| F26 | 30 ампер розовый | — | Антиблокировочная система тормозов/модуль контроля устойчивости/клапаны |
| F28 | 20 ампер синий | — | Фонари заднего хода для буксировки прицепа — при наличии |
| F29 | 20 ампер синий | — | Стояночные огни для буксировки прицепа — при наличии |
| F30 | 30 ампер розовый | — | Розетка для буксировки прицепа — при наличии |
| F32 | 30 ампер розовый | — | Модуль управления трансмиссией |
| F34 | 30 ампер розовый | — | Управление дифференциалом скольжения |
| F35 | 30 ампер розовый | — | Люк на крыше — при наличии |
| F36 | 30 ампер розовый | — | Задний антиобледенитель |
| F37 | 25 ампер чистый | — | Двигатель заднего вентилятора — при наличии |
| F38 | 30 ампер розовый | — | Инвертор питания 115 В переменного тока — при наличии |
| F39 | 30 ампер розовый | — | Задняя дверь с электроприводом — при наличии |
| F40 | — | 10 ампер красный | Дневные ходовые огни |
| F42 | — | 20 ампер желтый | Horn |
| F44 | — | 10 ампер красный | Диагностический порт |
| F46 | — | 10 ампер красный | Датчик давления в шинах — при наличии |
| F49 | — | 10 ампер красный | Интегрированный центральный стек / климат-контроль |
| F50 | — | 20 ампер желтый | Модуль управления пневматической подвеской — при наличии |
| F51 | — | 15 А Синий | Модуль узла зажигания / зажигание без ключа / замок рулевой колонки |
| F52 | — | 5-амперный загар | Датчик батареи |
| F53 | — | 20 ампер желтый | Буксировка прицепа — левый поворот/стоп-сигналы — при наличии |
| F55 | — | 10 ампер красный | ДТВ / ДСРК |
| F56 | — | 15 А Синий | Дополнительный контент (только дизельный двигатель) |
| F57 | — | 15 А Синий | Ксеноновые фары LH — при наличии |
| F59 | — | 10 ампер красный | Продувочный насос (только дизельный двигатель) |
| F60 | — | 15 А Синий | Модуль управления коробкой передач |
| F61 | — | 10 ампер красный | Модуль управления коробкой передач/датчик PM (только дизельный двигатель) |
| F62 | — | 10 ампер красный | Муфта кондиционера |
| F63 | — | 20 ампер желтый | Катушки зажигания (газ), нагреватель мочевины (дизель) |
| F64 | — | 25 ампер чистый | Топливные форсунки / силовой агрегат |
| F66 | — | 10 ампер красный | Переключатели люка на крыше / окна пассажира / датчик дождя |
| F67 | — | 15 А Синий | CD/DVD/Bluetooth модуль громкой связи – при наличии |
| F68 | — | 20 ампер желтый | Мотор заднего стеклоочистителя |
| F69 | — | 15 А Синий | Лента прожекторов — если установлено |
| F70 | — | 20 ампер желтый | Двигатель топливного насоса |
| F71 | — | 30 А Зеленый | Аудио усилитель |
| F73 | — | 15 А Синий | Правая ксеноновая фара — при наличии |
| F74 | — | 20 ампер желтый | Тормозной вакуумный насос — при наличии |
| F76 | — | 10 ампер красный | Антиблокировочная система тормозов/электронный контроль устойчивости |
| F77 | — | 10 ампер красный | Модуль управления трансмиссией/модуль отключения переднего моста |
| F78 | — | 10 ампер красный | Блок управления двигателем/рулевое управление с электроусилителем — при наличии |
| F80 | — | 10 ампер красный | Универсальный открыватель гаражных ворот / компас / модуль защиты от вторжений |
| F81 | — | 20 ампер желтый | Буксировка прицепа Правый поворот/стоп-сигналы |
| F82 | — | 10 ампер красный | Модуль управления рулевой колонкой/круиз-контроль |
| F83 | — | 10 ампер красный | Дверь топливного бака |
| F84 | — | 15 А Синий | Переключить банк/комбинацию приборов |
| F85 | — | 10 ампер красный | Модуль подушки безопасности |
| F86 | — | 10 ампер красный | Модуль подушки безопасности |
| F87 | — | 10 ампер красный | Пневматическая подвеска — при наличии / Буксировка прицепа / Модуль управления рулевой колонкой |
| F88 | — | 15 А Синий | Кластер панели приборов |
| Ф90/Ф91 | — | 20 ампер желтый | Розетка (задние сиденья) по выбору |
| F92 | — | 10 ампер красный | Фонарь заднего фонаря — при наличии |
| F93 | — | 20 ампер желтый | Зажигалка |
| F94 | — | 10 ампер красный | Модуль переключения передач / раздаточной коробки |
| F95 | — | 10 ампер красный | Задняя камера / ParkSense® |
| F96 | — | 10 ампер красный | Выключатель обогревателя заднего сиденья/зарядное устройство фонарика — при наличии |
| F97 | — | 20 ампер желтый | Задние сиденья с подогревом и рулевое колесо с подогревом — при наличии |
| F98 | — | 20 ампер желтый | Передние сиденья с подогревом — при наличии |
| F99 | — | 10 ампер красный | Модуль систем климат-контроля / помощи водителю |
| F100 | — | 10 ампер красный | Активное демпфирование — при наличии |
| F101 | — | 15 А Синий | Электрохроматическое зеркало/Интеллектуальный дальний свет — при наличии |
| F103 | — | 10 ампер красный | Обогреватель салона (только дизельный двигатель) |
| F104 | — | 20 ампер желтый | Розетки (приборная панель/центральная консоль) |
| CB1 | Автоматический выключатель на 25 А | Электрический стеклоподъемник, дверной замок с электроприводом | |
| CB2 | Автоматический выключатель на 25 А | Сиденье с электроприводом водителя, модуль сиденья с памятью | |
| CB3 | Автоматический выключатель на 25 А | Пассажирское сиденье с электроприводом | |
| Реле | |||
| K1 | Вентилятор радиатора (низкая скорость) | ||
| K2 | Вентилятор радиатора (высокая скорость) | ||
| K3 | Пневматическая подвеска | ||
| K4 | Селективное каталитическое восстановление (SCR) | ||
| K5 | Автоматическое отключение (модуль управления силовым агрегатом) | ||
| K6 | Зажигание (Работа/Принадлежность №1) | ||
| K7 | Стартер | ||
| K8 | Зажигание (Работа/Пуск) | ||
| K9 | Подогреватель топлива (№1); Воздушный насос (№2) | ||
| K10 | EBL | ||
| K11 | Не используется | ||
| K12 | Зажигание (Работа/Только №2) | ||
| K13 | Обогреватель рамы | ||
| K14 | Зажигание (Работа/Принадлежность №2) | ||
| K15 | Зажигание (Работа/Только №1) | ||
| K16 | Двигатель вентилятора |
2016, 2017, 2018, 2019
| полость | Картриджный предохранитель | микро предохранитель | Описание |
|---|---|---|---|
| F03 | 60 А Желтый | — | Вентилятор радиатора |
| F05 | 40 А Зеленый | — | Компрессор пневматической подвески — при наличии |
| F06 | 40 А Зеленый | — | Антиблокировочная система тормозов/Электронный насос системы курсовой устойчивости |
| F07 | 30 ампер розовый | — | Соленоид стартера |
| F09 | 30 ампер розовый | — | Подогреватель дизельного топлива (только дизельный двигатель)/ вакуумный насос тормозной системы |
| F10 | 40 А Зеленый | — | Контроллер кузова/внешнее освещение №2 |
| F11 | 30 ампер розовый | — | Электрический тормоз буксировки прицепа — при наличии |
| F12 | 40 А Зеленый | — | Кузовной контроллер № 3 / Силовые замки |
| F13 | 40 А Зеленый | — | Передний двигатель вентилятора |
| F14 | 40 А Зеленый | — | Контроллер кузова №4/Внешнее освещение №1 |
| F15 | 40 А Зеленый | — | 2018: LTR (Низкотемпературный радиатор) Насос охлаждения двигателя |
| F17 | 30 ампер розовый | — | Омыватель фар — при наличии |
| F19 | 20 ампер синий | — | Соленоид подголовника — при наличии |
| F20 | 30 ампер розовый | — | Модуль пассажирской двери |
| F22 | 20 ампер синий | — | Модуль управления двигателем |
| F23 | 30 ампер розовый | — | Внутреннее освещение #1 |
| F24 | 30 ампер розовый | — | Модуль водительской двери |
| F25 | 30 ампер розовый | — | Передние дворники |
| F26 | 30 ампер розовый | — | Антиблокировочная система тормозов/модуль контроля устойчивости/клапаны |
| F28 | 20 ампер синий | — | Фонари заднего хода прицепа — при наличии |
| F29 | 20 ампер синий | — | Габаритные огни для буксировки прицепа — при наличии |
| F30 | 30 ампер розовый | — | Розетка для буксировки прицепа — при наличии |
| F32 | 30 ампер розовый | — | Модуль управления трансмиссией |
| F34 | 30 ампер розовый | — | Управление дифференциалом скольжения |
| F35 | 30 ампер розовый | — | Люк на крыше — при наличии |
| F36 | 30 ампер розовый | — | Задний антиобледенитель |
| F37 | 25 ампер чистый | — | Двигатель заднего вентилятора — при наличии |
| F38 | 30 ампер розовый | — | Инвертор питания 115 В переменного тока — при наличии |
| F39 | 30 ампер розовый | — | Задняя дверь с электроприводом — при наличии |
| F40 | — | 10 ампер красный | Дневные ходовые огни/корректор фар |
| F42 | — | 20 ампер желтый | Horn |
| F44 | — | 10 ампер красный | Диагностический порт |
| F45 | — | 5-амперный загар | Шлюз кибербезопасности |
| F49 | — | 10 ампер красный | Интегрированный центральный стек/климат-контроль |
| F50 | — | 20 ампер желтый | Блок управления пневматической подвеской/дифференциал скольжения — при наличии |
| F51 | — | 15 А Синий | Модуль узла зажигания/зажигание без ключа/замок рулевой колонки |
| F53 | — | 20 ампер желтый | Буксировка прицепа — левый поворот/стоп-сигналы — при наличии |
| F56 | — | 15 А Синий | Дополнительный контент (только дизельный двигатель) |
| F57 | — | 20 ампер желтый | Датчик NOx |
| F58 | — | 15 А Синий | Ксеноновые фары LH — при наличии |
| F59 | — | 10 ампер красный | Продувочный насос (только дизельный двигатель) |
| F60 | — | 15 А Синий | Модуль управления коробкой передач |
| F61 | — | 10 ампер красный | Модуль управления коробкой передач/датчик PM (только дизельный двигатель) |
| F62 | — | 10 ампер красный | Муфта кондиционера |
| F63 | — | 20 ампер желтый | 2016-2018: Катушки зажигания (газ), подогреватель мочевины (дизель); 2019: Катушки зажигания / Конденсаторы катушек зажигания / Привод клапана с коротким ходом — при наличии (Газ), Подогреватель мочевины (Дизель) |
| F64 | — | 25 ампер чистый | Топливные форсунки/трансмиссия |
| F66 | — | 10 ампер красный | 2016-2018: Переключатели люка/стеклоподъемника пассажира/датчик дождя; 2019: Люк на крыше/датчик дождя/внутреннее зеркало заднего вида/порт USB/DSCR/DTV — если Оборудован |
| F67 | — | 15 А Синий | 2016-2018: Модуль громкой связи CD/DVD/Bluetooth-при наличии; 2019: Порт CD/DVD/UCI/USB-порт для зарядки |
| F68 | — | 20 ампер желтый | Мотор заднего стеклоочистителя |
| F69 | — | 15 А Синий | Лента прожекторов — при наличии |
| F70 | — | 20 ампер желтый | Двигатель топливного насоса |
| F71 | — | 30 А Зеленый | Аудиоусилитель / ANCM |
| F72 | — | 10 ампер красный | 2016-2018: ПКМ — при наличии; 2019: ЕСМ |
| F73 | — | 15 А Синий | Правая ксеноновая фара — при наличии |
| F75 | — | 10 ампер красный | Двойное управление батареями — при наличии |
| F76 | — | 10 ампер красный | Антиблокировочная система тормозов/электронный контроль устойчивости |
| F77 | — | 10 ампер красный | Модуль управления трансмиссией/модуль отключения переднего моста |
| F78 | — | 10 ампер красный | Модуль управления двигателем/рулевое управление с электроусилителем |
| F80 | — | 10 ампер красный | 2016-2018: Универсальный модуль открывания гаражных ворот/компас/анти-вторжений; 2019: Универсальный механизм открывания гаражных ворот/Антивторженный модуль на модуле — при наличии/Сирена — при наличии |
| F81 | — | 20 ампер желтый | Буксировка прицепа Правый поворот/стоп-сигналы |
| F82 | — | 10 ампер красный | Модуль управления рулевой колонкой/круиз-контроль/DTV |
| F83 | — | 10 ампер красный | Дверь топливного бака |
| F84 | — | 15 А Синий | 2016-2018: Смена банка/приборная панель; 2019: Комбинация приборов |
| F85 | — | 10 ампер красный | Модуль подушки безопасности |
| F86 | — | 10 ампер красный | Модуль подушки безопасности |
| F87 | — | 10 ампер красный | 2016-2018: Пневматическая подвеска — при наличии / Буксировка прицепа / Модуль управления рулевой колонкой; 2019: Пневматическая подвеска — при наличии |
| F88 | — | 15 А Синий | 2016-2018: Комбинация приборов; 2019: Комбинация приборов/SGW/ITBM — при наличии |
| Ф90/Ф91 | — | 20 ампер желтый | Розетка (задние сиденья) по выбору |
| F92 | — | 10 ампер красный | Лампа задней консоли — при наличии |
| F93 | — | 20 ампер желтый | Зажигалка |
| F94 | — | 10 ампер красный | Модуль переключения/раздаточной коробки |
| F95 | — | 10 ампер красный | 2016-2018: Задняя камера/ParkSense; 2019: Задняя камера/датчик слепых зон — при наличии |
| F96 | — | 10 ампер красный | Выключатель обогревателя заднего сиденья/зарядное устройство фонарика — при наличии |
| F97 | — | 20 ампер желтый | Задние сиденья с подогревом и рулевое колесо с подогревом — при наличии |
| F98 | — | 20 ампер желтый | 2016-2018: Подогрев передних сидений — при наличии; 2019: Вентилируемые сиденья/передние сиденья с подогревом — при наличии |
| F99 | — | 10 ампер красный | 2016-2018: Модуль систем климат-контроля/помощи водителю/DSRC; 2019: Модуль систем климат-контроля/помощи водителю/HALF/Park Assist |
| F100 | — | 10 ампер красный | Активное демпфирование — при наличии |
| F101 | — | 15 А Синий | 2016-2018: Электрохроматическое зеркало/умный дальний свет — при наличии; 2019: Датчик температуры/влажности в автомобиле |
| F102 | — | 15 А Синий | 2016-2018: Обогрев руля/вентиляция сидений — при наличии; 2019: Запаска |
| F103 | — | 10 ампер красный | Обогреватель салона (только дизельный двигатель)/задний HVAC |
| F104 | — | 20 ампер желтый | 2016-2018: Розетки (приборная панель/центральная консоль); 2019: Розетки (приборная панель/центральная консоль/задний багажник — при наличии) |
| CB1 | Автоматический выключатель на 25 А | Электрический стеклоподъемник, дверной замок с электроприводом | |
| CB2 | Автоматический выключатель на 25 А | Сиденье с электроприводом водителя, модуль сиденья с памятью | |
| CB3 | Автоматический выключатель на 25 А | Пассажирское сиденье с электроприводом | |
| Реле | |||
| K1 | Вентилятор радиатора (низкая скорость) | ||
| K2 | Вентилятор радиатора (высокая скорость) | ||
| K3 | Пневматическая подвеска | ||
| K4 | Селективное каталитическое восстановление (SCR) | ||
| K5 | Автоматическое отключение (модуль управления силовым агрегатом) | ||
| K6 | Зажигание (Работа/Принадлежность №1) | ||
| K7 | Стартер | ||
| K8 | Зажигание (Работа/Пуск) | ||
| K9 | Подогреватель топлива (№1); Воздушный насос (№2) | ||
| K10 | EBL | ||
| K11 | - | ||
| K12 | Зажигание (Работа/Только №2) | ||
| K13 | Обогреватель рамы | ||
| K14 | Зажигание (Работа/Принадлежность №2) | ||
| K15 | Зажигание (Работа/Только №1) | ||
| K16 | Двигатель вентилятора |
Дополнительная информация: Jeep Grand Cherokee (WK2, 2011-2019..)
Jeep Cherokee сделал себе имя благодаря своей оптимальной характеристике, которая обеспечивает ощущение надежных внедорожных характеристик. Это четвертое поколение Grand Cherokee оснащено всеми обновленными функциями, которые обеспечивают различные атрибуты внедорожника. Он занял среднее место в среднеразмерном сегменте внедорожников.
Есть несколько плюсов этого внедорожника, которые делают его подходящим для бездорожья. Наличие мощных двигателей с хорошими результатами аварии делает его хорошим для движения по неровным дорогам. Удобный салон и удобная информационно-развлекательная система — дополнительные преимущества для заядлых любителей внедорожников.
Новый Jeep Grand Cherokee четвертого поколения был оснащен некоторыми инновационными функциями, такими как отделка Trackhawk. Пользователь также получает Apple Car Play и стандартное подключение к Android. Любители гаджетов получат 7-дюймовый сенсорный экран, что делает его довольно привлекательным.
Атлетический оттенок этой версии делает ее довольно округлой и подталкивает других конкурентов. Хотя есть некоторые опасения по поводу надежности автомобиля, это можно учесть во время тест-драйва и одновременно принять решение о покупке. Многочисленные системы полного привода и ориентированный на оптимальную производительность двигатель V6 обеспечивают непревзойденную производительность. Простая в использовании информационно-развлекательная система позволяет развлекаться во время вождения. Что касается интерьера, то мягкий на ощупь материал создает ощущение плюша. Помимо всего этого, есть некоторые недостатки, такие как меньшее грузовое пространство со смешанными результатами испытаний на безопасность, которые могут вызывать опасения, но опять же, ощущение роскоши во время бездорожья разделяет их.
Профессиональные оценки этого внедорожника удерживают его на среднем уровне, что подходит для тех, кто хочет получить уникальный опыт автомобильного бренда мирового класса. Вспомогательные функции этого внедорожника делают его хитом и обеспечивают практический опыт вождения по бездорожью.
