Предохранители и реле Jeep Patriot (MK74, 2007-2017)

Схемы относятся к указанным годам и вариантам Jeep Patriot (MK74, 2007-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Jeep.

Расположение предохранителей Джип Патриот 2007-2017 гг.

Предохранители прикуривателя (розетки) в Jeep Patriot Это предохранители № 11 (разъем питания), № 13 (прикуриватель / задний разъем питания) и № 16 (прикуриватель, если имеется) в блоке предохранителей моторного отсека.

Оглавление

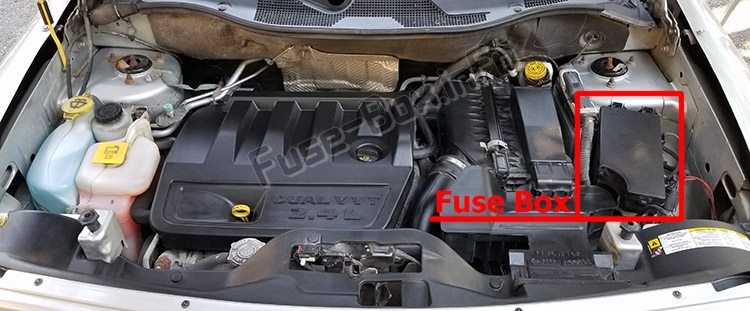

Расположение блока предохранителей

Встроенный силовой модуль расположен в моторном отсеке рядом с воздушным фильтром. Расположение блока предохранителей

Этот центр содержит патронные предохранители и мини-предохранители. Этикетка, идентифицирующая каждый компонент, может быть напечатана на внутренней стороне крышки.

Схемы блока предохранителей

2007, 2008

Назначение предохранителей в интегрированном силовом модуле (2007, 2008)

полость	Картриджный предохранитель	Мини-предохранитель	Описание
1	Пустой		Пустой
2		15 А светло-голубой	Питание ЭБУ AWD/4WD
3		10 ампер красный	Питание тормозного выключателя CHMSL
4		10 ампер красный	Питание замка зажигания
5		20 ампер желтый	Буксировка прицепа
6		10 ампер красный	IOD Sw/Pwr Mir/Ocm Steering Cntrl Sdar/Hands-Free Phone
7		30 А Зеленый	ИОД Сэнсэй
8		30 А Зеленый	IOD Sense2
9	40 А Зеленый		Сиденья с электроприводом
10		20 ампер желтый	Силовые замки CCN
11		15 А светло-голубой	Розетка
12		20 ампер желтый	Инвертор зажигания/разгона
13		20 ампер желтый	Pwr run/Acc Outlet RR
14		10 ампер красный	IOD CCN/ Внутреннее освещение
15	40 А Зеленый		Питание от батареи реле вентилятора RAD
16		15 А светло-голубой	IGN Run/Acc Cigar Ltr/Люк на крыше
17		10 ампер красный	IOD Feed Mod-Wcm
18	40 А Зеленый		Контакт реле ASD Питание PWR
19		20 ампер желтый	Питание усилителя 1 и усилителя 2 PWR
20		15 А светло-голубой	IOD Feed Радио
21		10 ампер красный	IOD Feed Intrus Mod/Сирена
22		10 ампер красный	IGN RUN Датчик обогрева/переменного тока/компаса
23		15 А светло-голубой	ENG ASD Реле питания 3
24		15 А светло-голубой	Подача люка с электроприводом
25		10 ампер красный	Зеркало с подогревом
26		15 А светло-голубой	ENG ASD Реле питания 2
27		10 ампер красный	IGN RUN Только канал ORC
28		10 ампер красный	IGN RUN Канал ORC/OCM
29			Горячая машина (предохранитель не требуется)
30		20 ампер желтый	Сиденья с подогревом
31		10 ампер красный	Управление реле омывателя фар
32	30 ампер розовый		ENG ASD Control Feed 1
33		10 ампер красный	ABS MOD/J1962 Conn/PCM
34	30 ампер розовый		Подача клапана АБС
35	40 А Зеленый		Подача насоса АБС
36	30 ампер розовый		Управление фарой/омывателем/умным стеклом
37		25 ампер натуральный	110 Инвертор

2009, 2010

Назначение предохранителей в интегрированном силовом модуле (2009, 2010)

полость	Картриджный предохранитель	Мини-предохранитель	Описание
1	Пустой		Пустой
2		15 А светло-голубой	Питание ЭБУ AWD/4WD
3		10 ампер красный	Питание тормозного выключателя CHMSL
4		10 ампер красный	Питание замка зажигания/ OCM
5		20 ампер желтый	Буксировка прицепа — при наличии
6		10 ампер красный	IOD Sw/Pwr Mir/ Steering Cntrl Sdar/ Hands-Free Phone — при наличии
7		30 А Зеленый	ИОД Сэнсэй
8		30 А Зеленый	IOD Sense2
9	40 А Зеленый		Сиденья с электроприводом — при наличии
10		20 ампер желтый	Силовые замки CCN/ внутреннее освещение
11		15 А светло-голубой	Розетка
12		20 ампер желтый	Инвертор зажигания/разгона
13		20 ампер желтый	Pwr Run/Acc Outlet RR/Bome Lamp/Прикуриватель
14		10 ампер красный	IOD CCN
15	40 А Зеленый		Питание от батареи реле вентилятора RAD
16		15 А светло-голубой	IGN Run/Acc купольная лампа/люк на крыше/задний стеклоочиститель/инвертор ACC
17		10 ампер красный	IOD Feed Mod-Wcm
18	40 А Зеленый		Контакт реле ASD Питание PWR
19		20 ампер желтый	Питание усилителя 1 и усилителя 2 PWR
20		15 А светло-голубой	IOD Feed Радио
21		10 ампер красный	IOD Feed Intrus Mod/Сирена - при наличии
22		10 ампер красный	IGN RUN Датчик обогрева/переменного тока/компаса
23		15 А светло-голубой	ENG ASD Реле питания 3
24		15 А светло-голубой	Подача люка с электроприводом — при наличии
25		10 ампер красный	Зеркало с подогревом — при наличии
26		15 А светло-голубой	ENG ASD Реле питания 2
27		10 ампер красный	IGN RUN Только канал ORC
28		10 ампер красный	IGN RUN Канал ORC/OCM
29			Горячая машина (предохранитель не требуется)
30		20 ампер желтый	Сиденье с подогревом — при наличии
31		10 ампер красный	Управление реле омывателя фар — при наличии
32	30 ампер розовый		ENG ASD Control Feed 1
33		10 ампер красный	ABS MOD/J1962 Conn/PCM
34	30 ампер розовый		Подача клапана АБС
35	40 А Зеленый		Подача насоса АБС
36	30 ампер розовый		Управление фарой/омывателем/умным стеклом — при наличии
37		25 ампер натуральный	Подогреватель дизельного топлива — при наличии

2011, 2013

Назначение предохранителей в интегрированном силовом модуле (2011, 2013)

полость	Картриджный предохранитель	Мини-предохранитель	Описание
1	Пустой		Пустой
2		15 А светло-голубой	Модуль управления полным/полноприводным приводом
3		10 ампер красный	Задний центральный выключатель стоп-сигнала
4		10 ампер красный	Выключатель зажигания/Модуль классификации пассажиров
5		20 ампер желтый	Буксировка прицепа
6		10 ампер красный	Зеркала с электроприводом/рулевое управление Спутниковое радио/телефон с громкой связью
7		30 А Зеленый	Зажигание выключено
8		30 А Зеленый	Зажигание выключено
9	40 А Зеленый		Сиденья с электроприводом
10		20 ампер желтый	Электрозамки/Внутреннее освещение
11		15 А светло-голубой	Розетка
12		20 ампер желтый	Инвертор переменного тока 115 В
13		20 ампер желтый	Зажигалка
14		10 ампер красный	Приборный щиток
15	40 А Зеленый		Вентилятор радиатора
16		15 А светло-голубой	Купольная лампа/ люк на крыше/двигатель заднего стеклоочистителя
17		10 ампер красный	Беспроводной модуль управления
18	40 А Зеленый		Реле автоматического отключения
19		20 ампер желтый	Радиоусилители
20		15 А светло-голубой	Радио
21		10 ампер красный	Модуль вторжения/ сирена – при наличии
22		10 ампер красный	Отопление, кондиционер/компас
23		15 А светло-голубой	Реле автоматического отключения
24		15 А светло-голубой	Люк с электроприводом
25		10 ампер красный	Зеркало с подогревом — при наличии
26		15 А светло-голубой	Реле автоматического отключения
27		10 ампер красный	Модуль управления подушками безопасности
28		10 ампер красный	Модуль управления подушками безопасности/модуль классификации пассажиров
29			Горячая машина (предохранитель не требуется)
30		20 ампер желтый	Сиденье с подогревом — при наличии
31		10 ампер красный	Омыватель фар — при наличии
32	30 ампер розовый		Реле автоматического отключения
33		10 ампер красный	J1962 Conn / модуль управления силовым агрегатом
34	30 ампер розовый		Антиблокировочный тормозной клапан
35	40 А Зеленый		Антиблокировочный тормозной насос
36	30 ампер розовый		Управление фарой/омывателем/умным стеклом — при наличии
37		25 ампер натуральный	Подогреватель дизельного топлива — при наличии

2012

Назначение предохранителей во встроенном силовом модуле (2012 г.)

полость	Картриджный предохранитель	Мини-предохранитель	Описание
1	Пустой		Пустой
2		15 А светло-голубой	Модуль управления полным/полноприводным приводом — при наличии
3		10 ампер красный	Задний центральный выключатель стоп-сигнала
4		10 ампер красный	Выключатель зажигания/Модуль классификации пассажиров
5		20 ампер желтый	Буксировка прицепа — при наличии
6		10 ампер красный	Зеркала с электроприводом/Модуль классификации пассажиров и подушек безопасности/Спутниковое радио на рулевом колесе (при наличии)
7		30 А Зеленый	Зажигание выключено
8		30 А Зеленый	Зажигание выключено
9	40 А Зеленый		Сиденья с электроприводом
10		20 ампер желтый	Силовые замки
11		15 А светло-голубой	Розетка
12		20 ампер желтый	инвертор переменного тока
13		20 ампер желтый	Задняя розетка блока питания
14		10 ампер красный	Комбинация приборов/ внутреннее освещение
15	40 А Зеленый		Вентилятор радиатора
16		15 А светло-голубой	Люк в крыше/прикуриватель (при наличии)
17		10 ампер красный	Беспроводной модуль управления
18	40 А Зеленый		Реле автоматического отключения
19		20 ампер желтый	Радиоусилители
20		15 А светло-голубой	Радио
21		10 ампер красный	Модуль вторжения/ сирена – при наличии
22		10 ампер красный	Отопление, кондиционер/компас
23		15 А светло-голубой	Реле автоматического отключения
24		15 А светло-голубой	Люк с электроприводом — при наличии
25		10 ампер красный	Зеркало с подогревом — при наличии
26		15 А светло-голубой	Реле автоматического отключения
27		10 ампер красный	Модуль управления подушками безопасности
28		10 ампер красный	Модуль управления подушками безопасности/модуль классификации пассажиров
29			Горячая машина (предохранитель не требуется)
30		20 ампер желтый	Сиденье с подогревом — при наличии
31		10 ампер красный	Омыватель фар — при наличии
32	30 ампер розовый		Реле автоматического отключения
33		10 ампер красный	Модуль ABS/J1962 диагностический канал/модуль управления силовым агрегатом
34	30 ампер розовый		Антиблокировочный тормозной клапан
35	40 А Зеленый		Антиблокировочный тормозной насос
36	30 ампер розовый		Управление фарой/омывателем/умным стеклом — при наличии
37		25 ампер натуральный	110 Инвертор — при наличии/подогреватель дизельного топлива — при наличии

2014, 2015, 2016

Назначение предохранителей в интегрированном силовом модуле (2014, 2015, 2016)

полость	Картриджный предохранитель	Мини-предохранитель	Описание
1	20 ампер синий		Буксировка прицепа — при наличии
2		15 А светло-голубой	Модуль управления полным/полноприводным приводом — при наличии
3		10 ампер красный	Задний центральный выключатель стоп-сигнала
4		10 ампер красный	Выключатель зажигания/модуль классификации пассажиров
5		15 А светло-голубой	Батарея ^ питание для Power Tech
6		10 ампер красный	Зеркала с электроприводом/рулевое управление Спутниковое радио/телефон с громкой связью
7		30 А Зеленый	Зажигание выключено
8		30 А Зеленый	Зажигание выключено
9	40 А Зеленый		Сиденья с электроприводом
10		20 ампер желтый	Электрозамки/Внутреннее освещение
11		15 А светло-голубой	Розетка
12		20 ампер желтый	Инвертор переменного тока 115 В — при наличии
13		20 ампер желтый	Зажигалка
14		10 ампер красный	Приборный щиток
15	40 А Зеленый		Вентилятор радиатора
16		15 А светло-голубой	Плафон купола/люк на крыше/двигатель заднего стеклоочистителя
17		10 ампер красный	Беспроводной модуль управления
18	40 А Зеленый		Реле автоматического отключения
19		20 ампер желтый	Радиоусилители
20		15 А светло-голубой	Радио
21		10 ампер красный	Модуль вторжения/Сирена — при наличии
22		10 ампер красный	Отопление, кондиционер/компас
23		15 А светло-голубой	Реле автоматического отключения
24		15 А светло-голубой	Люк с электроприводом — при наличии
25		10 ампер красный	Зеркало с подогревом — при наличии
26		15 А светло-голубой	Реле автоматического отключения
27		10 ампер красный	Модуль управления подушками безопасности
28		10 ампер красный	Модуль управления подушками безопасности/Модуль классификации пассажиров
29			Горячая машина (предохранитель не требуется)
30		20 ампер желтый	Сиденье с подогревом — при наличии
31		10 ампер красный	Омыватель фар — при наличии
32	30 ампер розовый		Реле автоматического отключения
33		10 ампер красный	J1962 Conn/Модуль управления силовым агрегатом
34	30 ампер розовый		Антиблокировочный тормозной клапан
35	40 А Зеленый		Антиблокировочный тормозной насос
36	30 ампер розовый		Управление фарой/омывателем/умным стеклом — при наличии
37		25 ампер чистый	Дизельный обогреватель и силовая установка H2/MOD

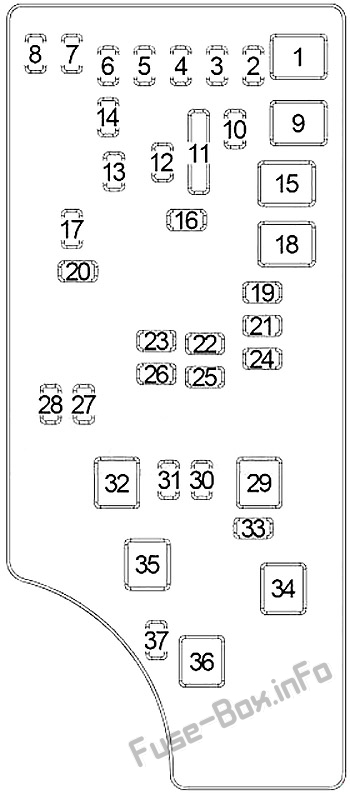

2017

Назначение предохранителей во встроенном силовом модуле (2017 г.)

полость	Картриджный предохранитель	Мини-предохранитель	Описание
1	20 ампер синий	-	Буксировка прицепа — при наличии
2	“	15 А светло-голубой	Модуль управления полным/полноприводным приводом — при наличии
3	“	10 ампер красный	Задний центральный выключатель стоп-сигнала
4	-	10 ампер красный	Замок зажигания/Часовая пружина
5	-	15 А светло-голубой	Питание от батареи для Power Tech
6		10 ампер красный	Зеркала с электроприводом/рулевое управление Спутниковое радио/телефон с громкой связью
7	-	30 А Зеленый	Зажигание выключено
8	-	30 А Зеленый	Зажигание выключено
9	40 А Зеленый	-	Сиденья с электроприводом
10	—	20 ампер желтый	Электрозамки/Внутреннее освещение
11	-	15 А светло-голубой	Розетка
12	—	20 ампер желтый	Инвертор переменного тока 115 В — при наличии
13	-	20 ампер желтый	Зажигалка
14	-	10 ампер красный	Приборный щиток
15	40 А Зеленый	-	Вентилятор радиатора
16	—	15 А светло-голубой	Плафон купола/люк на крыше/двигатель заднего стеклоочистителя
17	-	10 ампер красный	Беспроводной модуль управления
18	40 А Зеленый	-	Реле автоматического отключения
19	-	20 ампер желтый	Радиоусилители
20	-	15 А светло-голубой	Радио
21	—	10 ампер красный	Модуль вторжения/Сирена — при наличии
22	-	10 ампер красный	Отопление, кондиционер/компас
23	-	15 А светло-голубой	Реле автоматического отключения
24	-	15 А светло-голубой	Люк с электроприводом — при наличии
25	-	10 ампер красный	Зеркало с подогревом — при наличии
26	-	15 А светло-голубой	Реле автоматического отключения
27	-	10 ампер красный	Модуль управления подушками безопасности
28		10 ампер красный	Модуль управления подушками безопасности/Модуль классификации пассажиров
29	“	—	Горячий автомобиль (предохранитель не требуется)
30	-	20 ампер желтый	Сиденье с подогревом — при наличии
31	—	10 ампер красный	Омыватель фар — при наличии
32	30 ампер розовый	-	Реле автоматического отключения
33	“	10 ампер красный	J1962 Conn/Модуль управления силовым агрегатом
34	30 ампер розовый	-	Антиблокировочный тормозной клапан
35	40 А Зеленый	-	Антиблокировочный тормозной насос
36	30 ампер розовый	—	Управление фарой/омывателем/умным стеклом — при наличии
37	—	25 ампер чистый	Дизельный обогреватель и силовая установка H2/MOD

Дополнительная информация: Jeep Patriot (MK74, 2007-2017)

Jeep Patriot, представленный в 2006 году и выпускавшийся до 2016 года, представляет собой компактный кроссовер, занимающий нишу между Jeep Cherokee и Компас. Патриот — автомобиль для тех, кто любит марку «Джип» и хочет иметь автомобиль-внедорожник, но не очень любит приключения на бездорожье.

Patriot has been build based on the Chrysler PM/MK platform (used also in Jeep Компас and Dodge Caliber - which is a compact car). When you look at the front of the car, you see big, rounded headlamps and a huge Jepp grille. Jeep Patriot was offered in 2 options: front-wheel drive (FWD) and all-wheel drive (AWD): Freedom Drive II. Car was offered in both, gasoline and diesel engines. For the US market, there was 2.0L and 2.4L gasoline L4 engine. In Europe Patriot was offered with a 2.0L VW L4 diesel engine, which has been replaced in 2011 (after facelift) with a 2.2L MB diesel engine.

Jeep Patriot предлагался в трех разных моделях: Sport, Latitude и Limited. Для ЕС также были модели Sport Plus и Overland. В 2011 году произошел фейслифтинг Патриота. Автомобиль получил незначительные внутренние и внешние изменения. В 2007 году Patriot получил награду «Зеленый 4x4», а год спустя «4x4 года» в Великобритании.

Блок предохранителей находится в моторном отсеке и называется «интегрированный силовой модуль». Наиболее частые неисправности предохранителей - это блок предохранителей прикуривателя, который представляет собой предохранитель № 13 20А.
