Предохранители и реле Jeep Renegade (BU, 2014-2019..)
Схемы относятся к указанным годам и вариантам Jeep Renegade (BU, 2014-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Jeep.
Расположение предохранителей Jeep Renegade 2014-2019…
Предохранители прикуривателя (розетка) в Jeep Renegade являются предохранитель F94 (гнездо питания) в блоке предохранителей приборной панели и предохранитель F18 (задний выход в грузовом отсеке с питанием от зажигания), F30 (задний выход в грузовом отсеке 12 В с постоянным питанием от батареи) в блоке предохранителей в моторном отсеке.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Предохранители сгруппированы в четырех блоках предохранителей, расположенных в моторном отсеке, под приборной панелью и в багажном отделении.

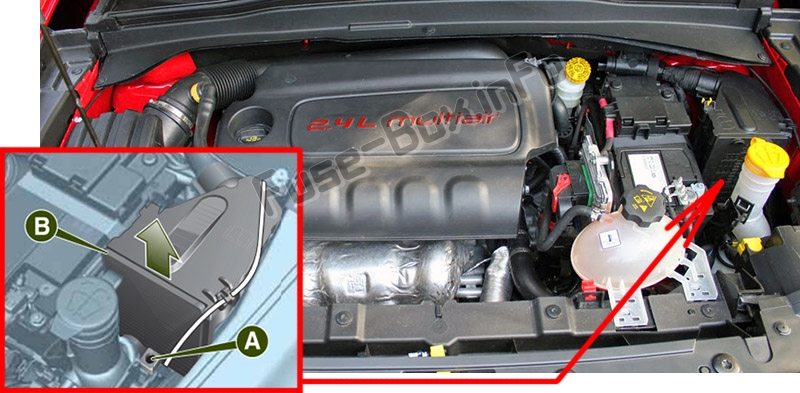

Моторного отсека
Блок предохранителей расположен сбоку от аккумуляторной батареи.

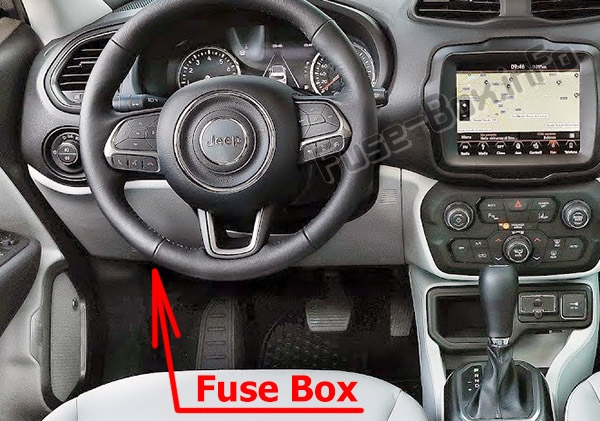

Блок предохранителей на приборной панели
Блок предохранителей расположен рядом с левой стороной рулевой колонки, а доступ к предохранителям можно легко получить из нижней части приборной панели.

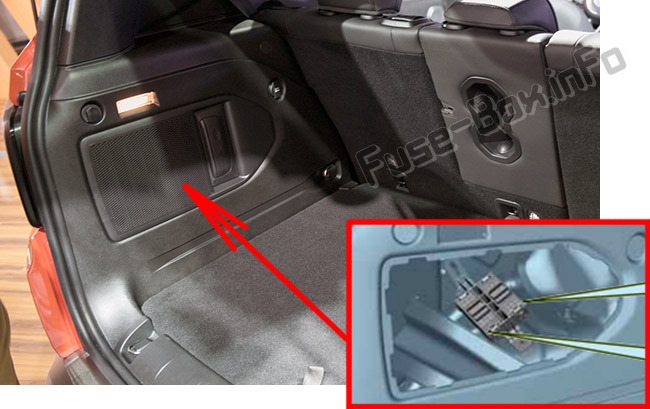

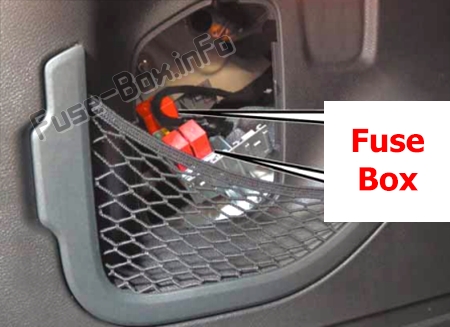

Багажное отделение
Чтобы получить доступ к предохранителям, снимите дверцу доступа с левой задней панели заднего грузового отсека.
В зависимости от комплектации автомобиля могут присутствовать два держателя предохранителей (или оба).
2014-2017 гг.
2018-2019
Схемы блока предохранителей
Схемы блока предохранителей
2014, 2015
Моторного отсека
Назначение предохранителей в моторном отсеке (2014, 2015) | полость | Макси предохранитель | Мини-предохранитель | микро предохранитель | Описание |
|---|---|---|---|---|
| F01 | 70 Ампер Тан | — | — | Компьютер корпуса модуля |
| F02 | 70 Ампер Тан | Компьютер бортового модуля, задние распределительные блоки | ||
| F03 | — | 20 ампер желтый | Блок питания контроллера Корпус компьютера | |
| F04 | — | 30 А Зеленый | — | Электронный модуль управления тормозом |
| F05 | 70 Ампер Тан | — | — | Рулевое управление с электроусилителем |
| F06 | 20 ампер желтый | — | — | Вентилятор охлаждения двигателя |
| F06 | 40 А Оранжевый | — | — | Вентилятор охлаждения двигателя |
| F07 | 30 А Зеленый | — | — | Вентилятор охлаждения двигателя |
| F07 | 40 А Оранжевый | — | — | Вентилятор охлаждения двигателя |
| F08 | 30 А Зеленый | Автоматическая коробка передач, GSM | ||
| F09 | — | — | 5-амперный загар | Двигатель модуля управления |
| F10 | — | — | 10 ампер красный | Horn |
| F11 | — | — | 10 ампер красный | Поставка вторичных нагрузок |
| F14 | — | — | 7,5 А Коричневый | Утеплитель "Продувка" |
| F14 | — | — | 5-амперный загар | Мощность насоса "После запуска" |
| F15 | 40 А Оранжевый | — | — | Насос модуля управления тормозной системой |
| F16 | 5-амперный загар | Питание модуля управления двигателем, автоматическая коробка передач | ||
| F17 | — | — | 10 ампер красный | Поставка основных нагрузок |
| F18 | — | — | 20 ампер желтый | 12V Задняя грузовая розетка с питанием от зажигания |
| F19 | — | — | 7,5 А Коричневый | Компрессор кондиционера |
| F20 | — | — | 5-амперный загар | Электронный привод на четыре колеса |
| F21 | — | — | 15 А Синий | Топливный насос |
| F22 | — | — | 7,5 А Коричневый | Двигатель модуля управления питанием |
| F23 | — | — | 30 А Зеленый | Обогрев ветрового стекла — при наличии |
| F24 | 15 А Синий | Питание электронного блока АКПП | ||
| F83 | — | 40 А Оранжевый | — | Вентилятор кондиционера |
| F84 | — | — | 30 А Зеленый | Электропитание Полный привод |
| F87 | — | — | 5-амперный загар | Рычаг переключения передач Автоматическая коробка передач |
| F88 | — | — | 7,5 А Коричневый | Наружные зеркала с подогревом |
| F89 | — | — | 30 А Зеленый | Обогрев заднего стекла |
| F90 | — | — | 5-амперный загар | Датчик IBS (состояние заряда аккумулятора) |

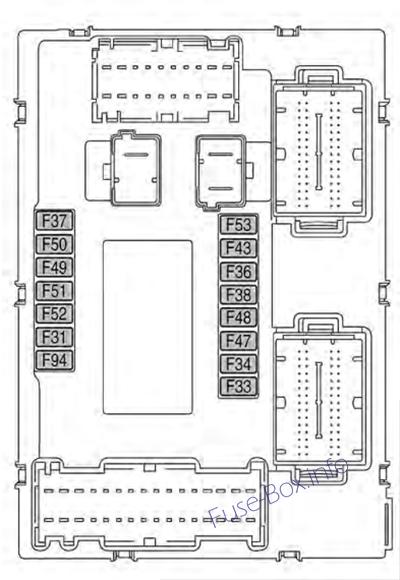

Блок предохранителей на приборной панели
Назначение предохранителей в приборной панели (2014, 2015) | полость | Мини-предохранитель | Описание |
|---|---|---|
| F31 | 7,5 А Коричневый | Вспышки/Электропривод передних сидений/ Вентилятор кондиционера |
| F33 | 25 ампер чистый | Передний стеклоподъемник (со стороны водителя) |
| F34 | 25 ампер чистый | Передний стеклоподъемник (со стороны пассажира) |
| F36 | 20 ампер желтый | Система питания Uconnect®, кондиционер, сигнализация, наружные зеркала с электроприводом складывания, порт USB |
| F37 | 10 ампер красный | Система Power Forward Collision Warning Plus, полный привод (AWD), IPC |
| F38 | 20 ампер желтый | Центральный замок |
| F42 | 7,5 А Коричневый | Власть под замком и ключом |
| F43 | 20 ампер желтый | Двунаправленная шайба насоса |
| F47 | 25 ампер чистый | Заднее стекло с электроприводом (со стороны водителя) |
| F48 | 25 ампер чистый | Заднее стекло с электроприводом (со стороны пассажира) |
| F49 | 7,5 А Коричневый | Поставка ParkSense, передние прожекторы, купол, зеркало, электродвигатель, складная крыша, подогрев передних сидений, батарея стабилизатора, система ESC, ESL |
| F50 | 7,5 А Коричневый | Подушка безопасности питания |
| F51 | 7,5 А Коричневый | Питание сигнализации, передний плафон, компрессор кондиционера, переключатель педали тормоза (NC), табличка с автоматической коробкой передач, компас, камера заднего вида, корректор фар, кондиционер |
| F53 | 7,5 А Коричневый | Поставка IPC/стартового устройства/системы Keyless Enter-N-Go™ |
| F94 | 15 А Синий | Розетка |
Блок предохранителей в багажнике
Держатель 1
| полость | Мини-предохранитель | Описание |
|---|---|---|
| F2 | 20 ампер желтый | Аудио система |
| F3 | 20 ампер желтый | МОЕ НЕБО |
| F4 | 7,5 А Коричневый | Переднее сиденье с регулировкой поясничной опоры (со стороны водителя) |
| F5 | 30 А Зеленый | Сиденье с электроприводом (со стороны водителя) |
| F6 | 7,5 А Коричневый | Сиденье с электроприводом (со стороны водителя и со стороны пассажира) |
| F7 | 30 А Зеленый | Регулировка поясничной опоры передних сидений (со стороны водителя и пассажира) |
| F8 | 20 ампер желтый | Обогрев передних сидений |
На контроллере также есть предохранитель на 20 ампер для солнцезащитного козырька складной крыши.
Держатель 2
| полость | Мини-предохранитель | Описание |
|---|---|---|
| F1 | 10 ампер красный | Контроллер внешнего освещения на прицепе |
| F5 | 15 А Синий | Контроллер наружного освещения (со стороны водителя) |
| F6 | 15 А Синий | Контроллер внешнего освещения (со стороны пассажира) |

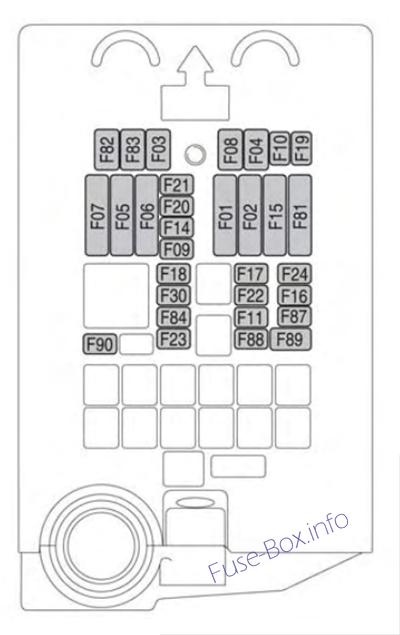

2016, 2017
Моторного отсека
Назначение предохранителей в моторном отсеке (2016, 2017) | полость | Макси предохранитель | Картриджный предохранитель | микро предохранитель | Описание |
|---|---|---|---|---|
| F01 | 70 Ампер Тан | — | — | Компьютер корпуса модуля |
| F02 | 70 Ампер Тан | " | " | Компьютер бортового модуля, задние распределительные блоки |
| F03 | " | 20 ампер синий | " | Блок питания контроллера Корпус компьютера |
| F04 | - | 30 ампер розовый | — | Электронный модуль управления тормозом |
| F05 | 70 Ампер Тан | — | — | Рулевое управление с электроусилителем |
| F06 | 20 ампер желтый | — | — | Вентилятор охлаждения двигателя |
| F07 | 40 А Оранжевый -1,4 Без кондиционера 50 А красный -1,4 с кондиционером и все модели 2,4 | Вентилятор охлаждения двигателя | ||
| F08 | - | 30 ампер розовый | — | Автоматическая коробка передач, GSM |
| F09 | - | — | 5-амперный загар | Двигатель модуля управления |
| F10 | - | — | 15 А Синий | Horn |
| F11 | 10 А, красный — двигатели 1,4 25 А, прозрачный — двигатели 2,4 | Поставка вторичных нагрузок | ||
| F14 | - | — | 7,5 А Коричневый | Утеплитель "Продувка" |
| F14 | - | — | 5-амперный загар | Мощность насоса «После запуска» |
| F15 | 40 А Оранжевый | — | — | Насос модуля управления тормозной системой |
| F16 | 5-амперный загар | Питание модуля управления двигателем, автоматическая коробка передач | ||
| F17 | 10 А, красный — двигатели 1,4 15 А, синий — двигатели 2,4 | Поставка основных нагрузок | ||
| F18 | - | — | 20 ампер желтый | 12V Задняя грузовая розетка с питанием от зажигания |
| F19 | - | — | 7,5 А Коричневый | Компрессор кондиционера |
| F20 | - | — | 5-амперный загар | Электронный привод на четыре колеса |
| F21 | — | — | 15 А Синий | Топливный насос |
| F22 | — | — | 20 ампер желтый | Двигатель модуля управления питанием |
| F23 | — | — | 30 А Зеленый | Обогрев ветрового стекла — при наличии |
| F24 | " | " | 15 А Синий | Питание электронного блока АКПП |
| F30 | " | 20 А, желтый (устанавливается заказчиком) | Задняя грузовая розетка 12 В, постоянное питание от батареи | |
| F83 | — | 40 А Зеленый | — | Вентилятор кондиционера |
| F84 | — | — | 30 А Зеленый | Электропитание Полный привод |
| F87 | — | — | 5-амперный загар | Рычаг переключения передач Автоматическая коробка передач |
| F88 | — | — | 7,5 А Коричневый | Наружные зеркала с подогревом |
| F89 | — | — | 30 А Зеленый | Обогрев заднего стекла |
| F90 | — | — | 5-амперный загар | Датчик IBS (состояние заряда аккумулятора) |
Блок предохранителей на приборной панели
Назначение предохранителей в приборной панели (2016, 2017) | полость | Мини-предохранитель | Описание |
|---|---|---|
| F31 | 7,5 А Коричневый | Вспышки/электропривод передних сидений/вентилятор кондиционера |
| F33 | 20 ампер желтый | Передний стеклоподъемник (со стороны водителя) |
| F34 | 20 ампер желтый | Передний стеклоподъемник (со стороны пассажира) |
| F36 | 15 А Синий | Система питания Uconnect, кондиционер, сигнализация, наружные зеркала с электроприводом складывания, порт USB |
| F37 | 10 ампер красный | Система Power Forward Collision Warning Plus, полный привод (AWD), IPC |
| F38 | 20 ампер желтый | Центральный замок |
| F42 | 7,5 А Коричневый | Власть под замком и ключом |
| F43 | 20 ампер желтый | Двунаправленная шайба насоса |
| F47 | 20 ампер желтый | Заднее стекло с электроприводом (со стороны водителя) |
| F48 | 20 ампер желтый | Заднее стекло с электроприводом (со стороны пассажира) |
| F49 | 7,5 А Коричневый | Поставка ParkSense, точечные светильники переднего купола, зеркало, сдвижная крыша с электродвигателем, подогрев передних сидений, батарея стабилизатора, система ESC, ESL |
| F50 | 7,5 А Коричневый | Подушка безопасности питания |
| F51 | 7,5 А Коричневый | Питание сигнализации, передний плафон, компрессор кондиционера, переключатель педали тормоза (NC), табличка с автоматической коробкой передач, компас, камера заднего вида, корректор фар, кондиционер |
| F53 | 7,5 А Коричневый | Питание IPC/стартовое устройство/система Keyless Enter-N-Go |
| F94 | 15 А Синий | Розетка |
Блок предохранителей в багажнике
Держатель 1
| полость | Мини-предохранитель | Описание |
|---|---|---|
| F1 | 30 А Синий | Инвертор мощности |
| F2 | 20 ампер желтый | Аудиосистема Hi-Fi |
| F3 | 20 ампер желтый | МОЕ НЕБО |
| F4 | 7,5 А Коричневый | Переднее сиденье с регулировкой поясничной опоры (со стороны водителя) |
| F5 | 30 А Зеленый | Сиденье с электроприводом (со стороны водителя) |
| F6 | 7,5 А Коричневый | Сиденье с электроприводом (со стороны водителя и со стороны пассажира) |
| F7 | 30 А Зеленый | Передние сиденья с регулировкой поясничной опоры (со стороны водителя и пассажира) |
| F8 | 20 ампер желтый | Обогрев передних сидений |
На контроллере также есть предохранитель на 20 ампер для солнцезащитного козырька складной крыши.
Держатель 2
| полость | Мини-предохранитель | Описание |
|---|---|---|
| F1 | 10 ампер красный | Контроллер внешнего освещения на прицепе |
| F5 | 15 А Синий | Лампы наружного освещения контроллера (со стороны водителя) |
| F6 | 15 А Синий | Лампы наружного освещения контроллера (со стороны пассажира) |
2018, 2019

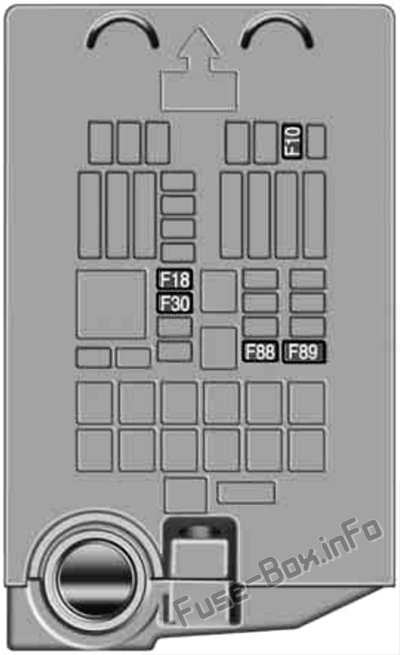

Моторного отсека
| # | АМПЕР | УСТРОЙСТВА |
|---|---|---|
| F10 | 15 | Horn |
| F18 | 20 | Электророзетка в багажном отделении |
| F30 | - | Доступный |
| F88 | 7,5 | Обогрев зеркал заднего вида |
| F89 | 30 | Обогрев заднего стекла |

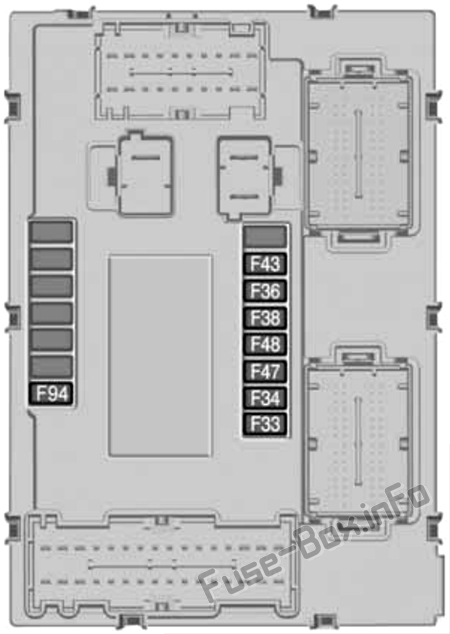

Блок предохранителей на приборной панели
| # | АМПЕР | ПОЛЬЗОВАТЕЛИ |
|---|---|---|
| F33 | 20 | Передний электростеклоподъемник (со стороны пассажира) |
| F34 | 20 | Передний электростеклоподъемник (со стороны водителя) |
| F36 | 15 | Электропитание системы Uconnect Система климат-контроля, Сигнализация, Электрическое складывание наружных зеркал, Система EOBD, Порт USB |
| F38 | 20 | Устройство Safe Lock (отпирание двери со стороны водителя — при наличии)/отпирание дверей/центральный замок/электроотпирание двери багажника |
| F43 | 20 | Насос омывателя ветрового/заднего стекла |
| F47 | 20 | Задний левый электростеклоподъемник |
| F48 | 20 | Задний правый электростеклоподъемник |
| F94 | 15 | Прикуриватель (где имеется) |
Багажное отделение
Держатель 1
Держатель 2
| # | АМПЕР | ПОЛЬЗОВАТЕЛИ |
|---|---|---|
| Блок управления держателя предохранителя №. 1 | ||
| F2 | 20 | Hi-Fi система |
| F3 | 20 | Электрический люк |
| F4 | 7.5 | Электрическая регулировка поясничной опоры переднего сиденья (со стороны водителя) |
| F5 | 30 | Электропривод переднего сиденья (со стороны водителя) |
| F6 | 7.5 | Электропривод передних сидений (со стороны водителя и пассажира) |
| F7 | 30 | Электрическая поясничная опора переднего сиденья (со стороны водителя и пассажира) |
| F8 | 20 | Электрообогрев передних сидений |
| Кроме того, блок управления имеет предохранитель на 20 А для защиты панели люка. | ||
| Блок управления держателя предохранителя №. 2 | ||
| F1 | 10 | Блок управления внешним освещением на прицепе |
| F5 | 15 | Блок управления внешним освещением (левая сторона) |
| F6 | 15 | Блок управления внешним освещением (правая сторона) |
