Предохранители и реле Jeep Wrangler (YJ, 1987-1995)
Схемы относятся к указанным годам и вариантам Jeep Wrangler (YJ, 1987-1995). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Jeep.
Расположение предохранителей Jeep Wrangler 1987-1995 гг.
Предохранитель прикуривателя (розетки) в Jeep Wrangler Это предохранитель №7 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

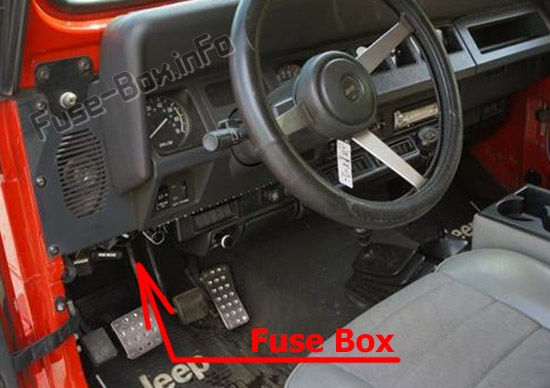

Расположение блока предохранителей
Он расположен под приборной панелью.

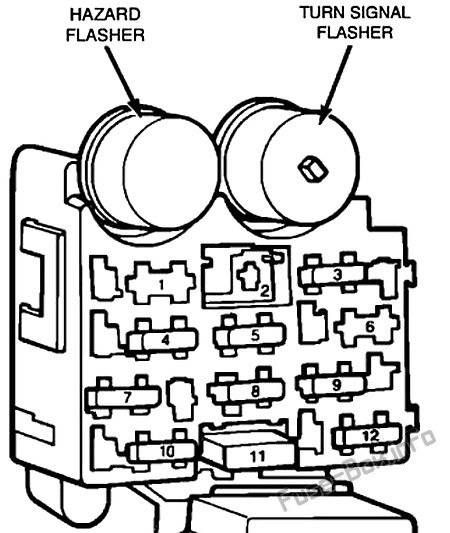

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 20 | Стеклоочиститель заднего стекла |
| 2 | - | - |
| 3 | 15 | Стоп-сигнал, аварийная сигнализация, выключатель стоп-сигнала под капотом, круиз-контроль |
| 4 | 15 | Мигалка указателя поворота, резервные лампы |
| 5 | 10 или 20 | 1987–1992: Лампы вежливости, комплект купольных ламп, радио (20A); 1992–1995: Реле автоматического отключения, реле топливного насоса, PCM. (10А) |
| 6 | 25 | Реле обогревателя заднего стекла |
| 7 | 20 | Прикуриватель, Радио, Круиз-контроль, Лампы освещения |
| 8 | 20 | Переключатель фар, переключатель предупреждения о ключе, переключатель подсветки панели, задние парковочные/габаритные огни, передние парковочные/габаритные огни, радио, переключатель указателя поворота |
| 9 | 15 | Модуль зуммера, переключатель обогревателя, приборная панель, тахометр, таймер поддержания выхлопных газов, контрольные лампы, датчики, реле обогрева заднего стекла, лампы заднего хода, реле муфты компрессора кондиционера, реле обогревателя |
| 10 | 5 | Приборная панель, лампы освещения |
| 11 | 1987–1989: переключатель стеклоочистителя, двигатель стеклоочистителя; 1990–1995: переключатель стеклоочистителя, двигатель стеклоочистителя. | |
| 12 | 25 | Электродвигатель вентилятора, муфта компрессора кондиционера |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

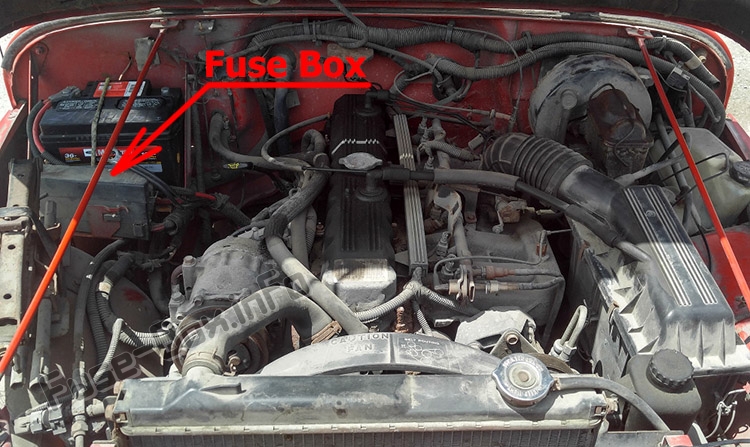

Расположение блока предохранителей

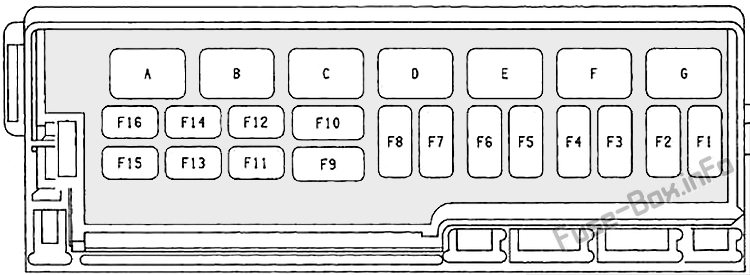

Схема блока предохранителей (1992-1995 гг.)
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 30 | Топливный насос, автоматическое отключение |
| 2 | 50 | Зарядка |
| 3 | 50 | Аккумуляторная батарея |
| 4 | 40 | Зажигание и стартер |
| 5 | 20 | Опасность Flasher |
| 6 | 50 | Зарядка |
| 7 | 30 | Налобный фонарь |
| 8 | 20 | IOD, Рог |
| 9 | 40 | Насос АБС |
| 10 | 30 | АБС Мощность |
| 11 | - | Не используется |
| 12 | - | Не используется |
| 13 | 2 | Модуль управления АБС |
| 14 | - | Не используется |
| 15 | 10 | Horn |
| 16 | 10 | И.О.Д. |
| Реле | ||
| A | Horn | |
| B | Топливный насос | |
| C | Насос АБС | |
| D | Муфта компрессора кондиционера | |
| E | Автоматическое выключение | |
| F | Стартер | |
| G | ABS |
